TF/Micro SD卡座贴片安装｜便携终端存储扩展连接

外焊自弹式TF卡槽，8个信号触点及卡片检测接点

这款TF/Micro SD卡座采用外焊自弹结构，按压卡片完成装入或退出。8个信号触点之外设有卡片检测接点，便于主板设计时区分存储卡接口与插卡检测电路。

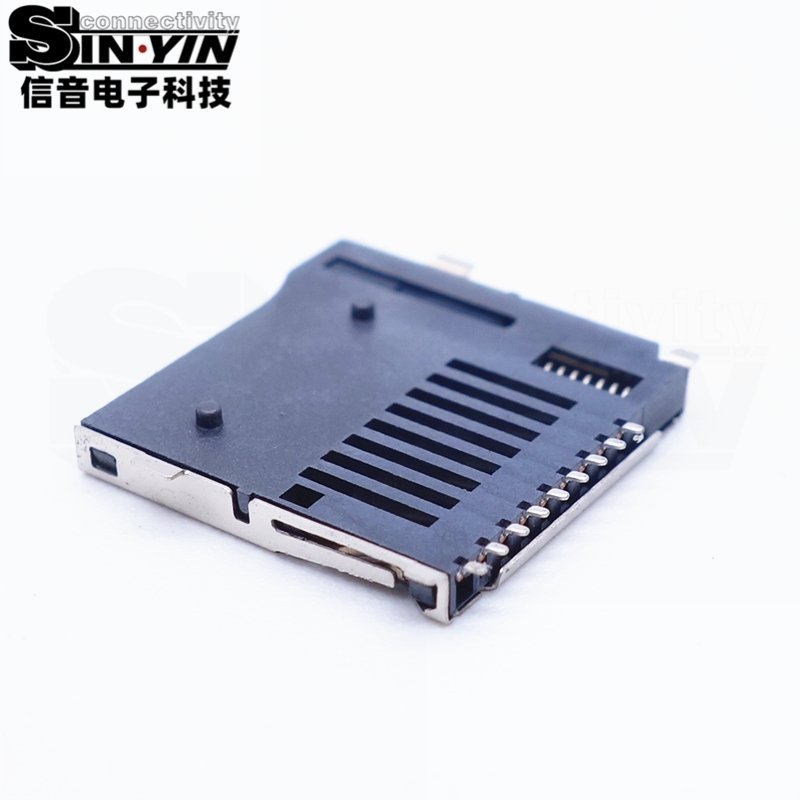

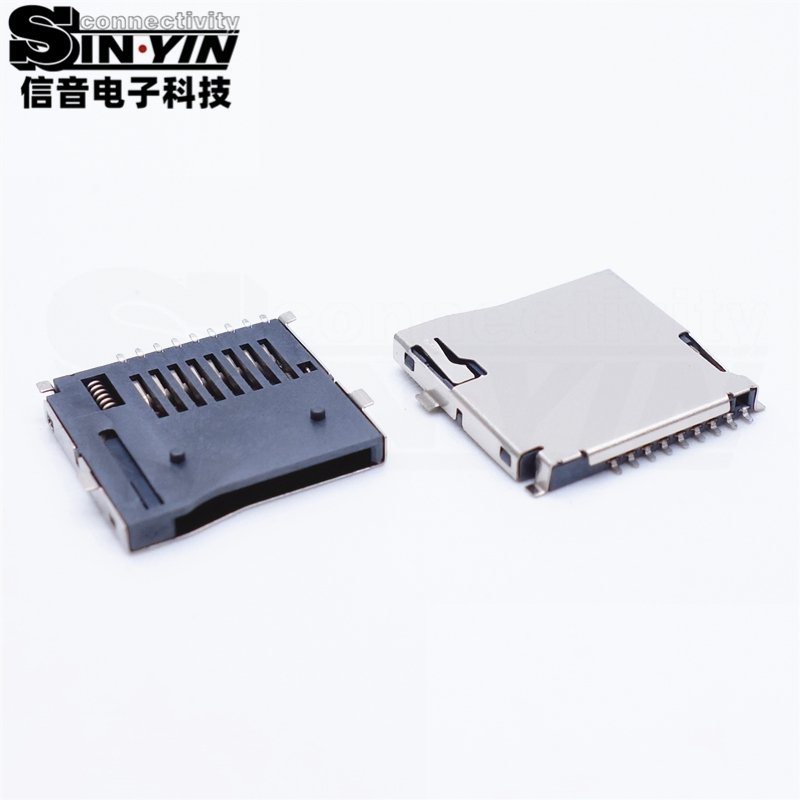

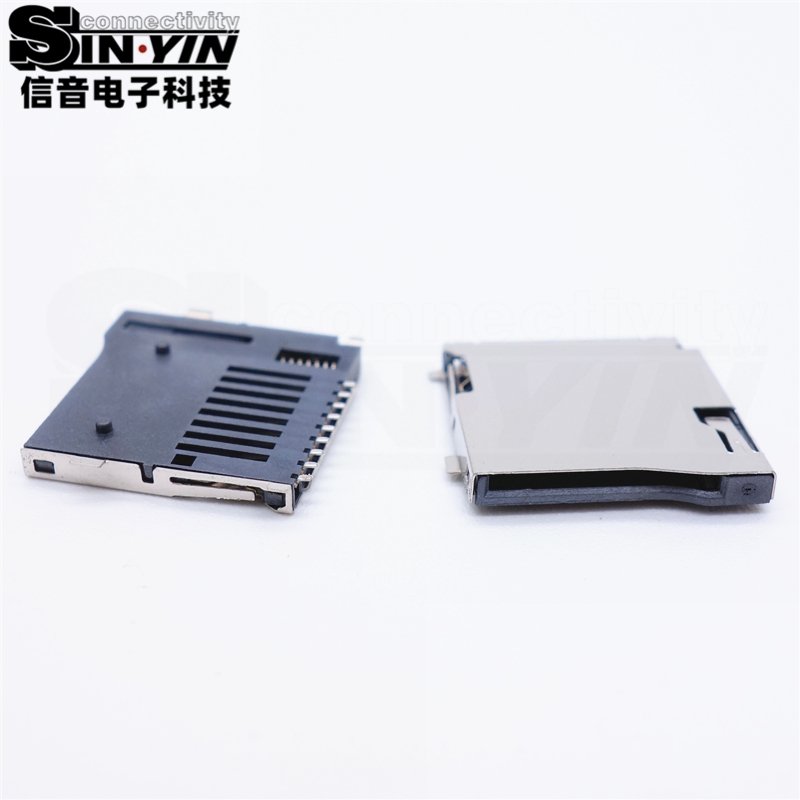

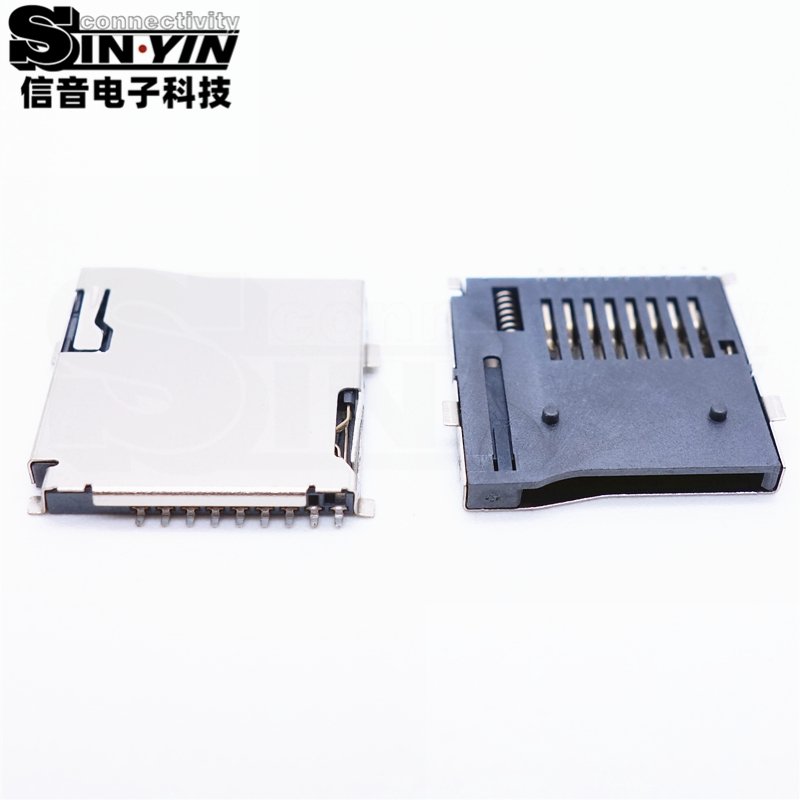

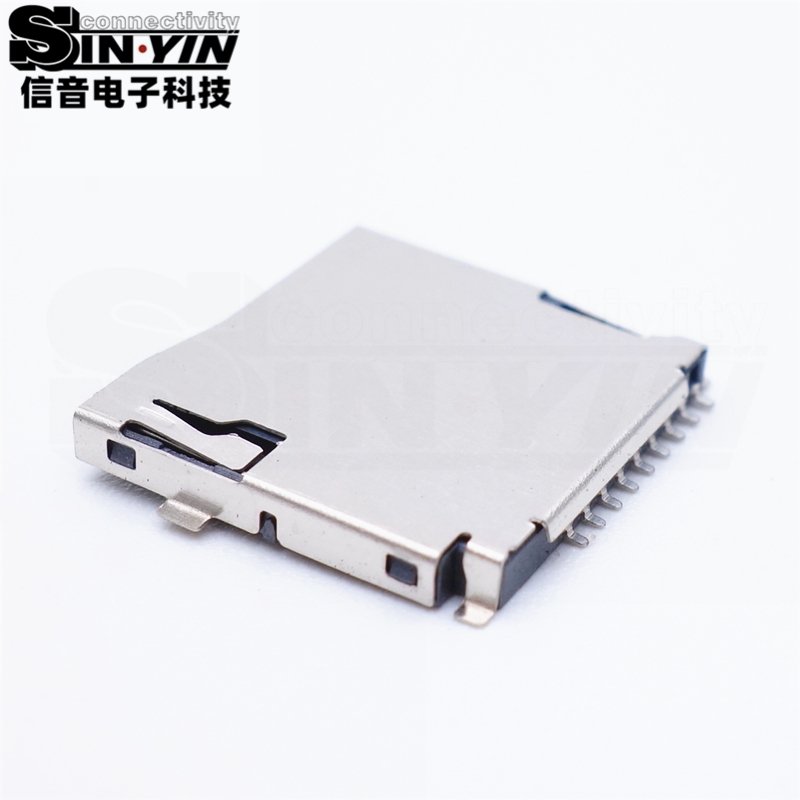

本款TF/Micro SD卡座为外焊自弹式结构，卡片沿开口方向推入，通过再次按压完成退出。产品图纸标明外壳无弹片，接口包含8个信号触点和独立标注的CD检测接点，PCB布局时应将信号连接与卡片在位检测分别核对。

在需要可拆卸存储介质的数据记录设备中，可将其作为记录主板与Micro SD卡之间的连接方案选型对象。自弹机构的选型重点不只是卡槽占板尺寸，还包括外壳开口、手指按压位置及卡片退出后的拿取空间。

用于便携终端的存储扩展方案时，可结合CD接点设计插卡状态检测；设备是否支持带电插拔、文件系统保护及目标存储容量，取决于主控、软件和整机电路，不由卡座结构单独决定。

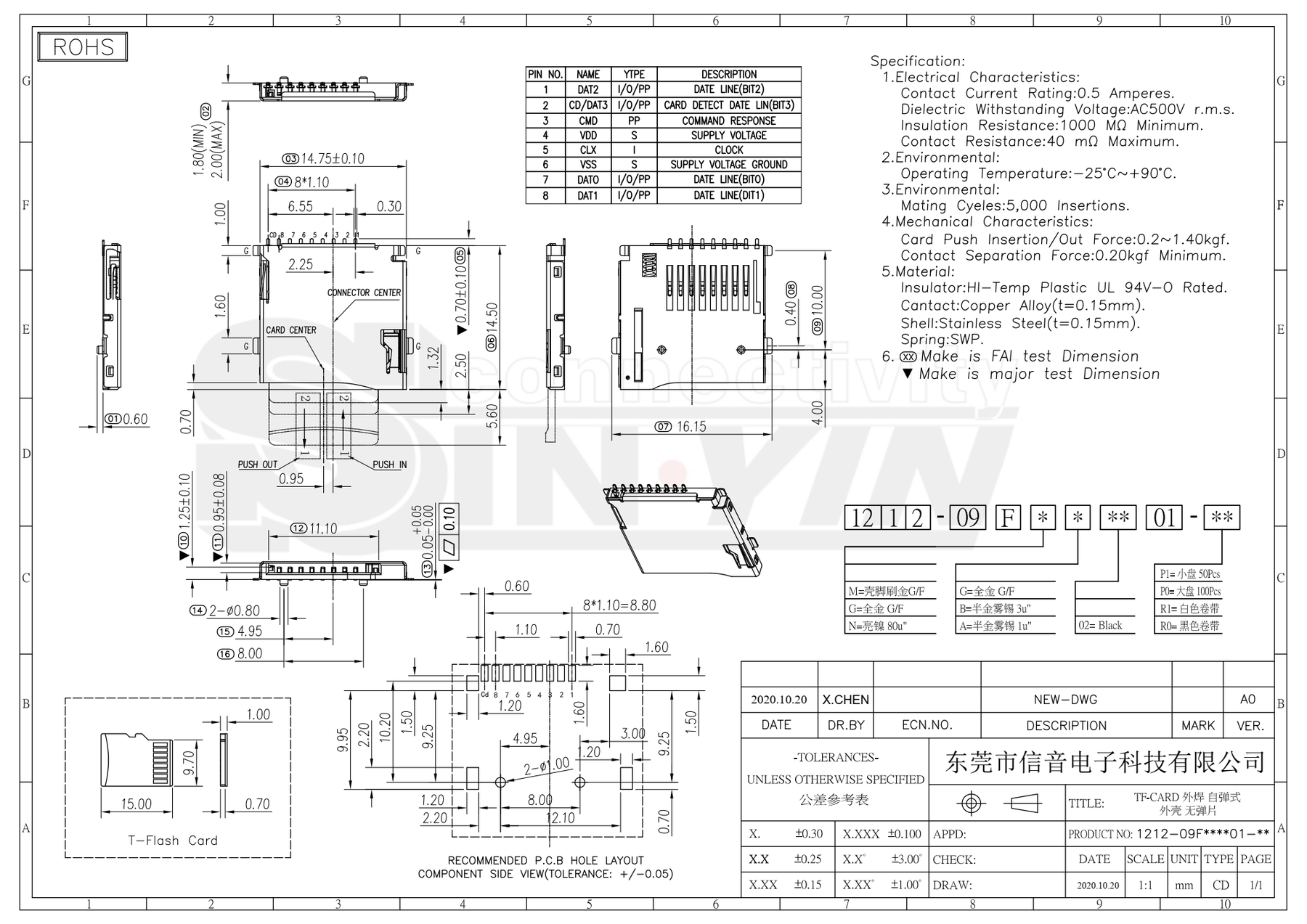

按图纸核对外焊端子、壳体固定焊脚和PCB禁布区域。替换其他TF卡座时，应逐项比较焊盘位置、检测开关定义和卡片推入/退出位置，不能仅凭外观或卡型判断可直接替换。

一切数据以图纸规格书为标准。
