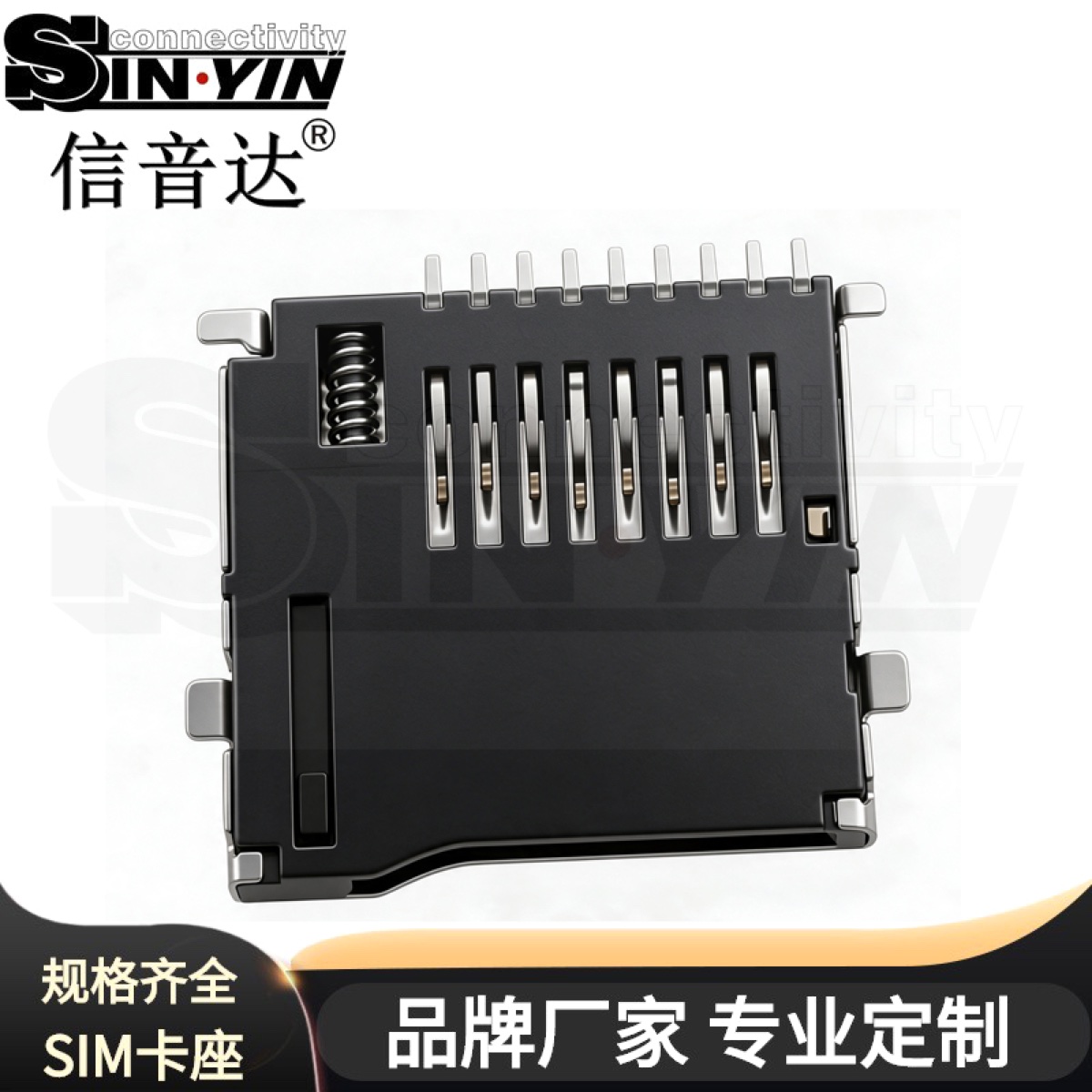

本款为TF/Micro SD外焊反沉板自弹结构，对应图纸标题标注反沉1.05mm。该数值描述安装关系，不是整个卡座的外形高度。

本款使用可掀起的金属上盖放置Micro SD卡，再通过滑动上盖完成锁合，操作方式不同于按压自弹卡座。图纸高度标注1.80±0.15mm，宽度14.60±0.20mm；锁合与打开状态的上盖占用范围分别标出，不能只按闭合外形评估装配空间。

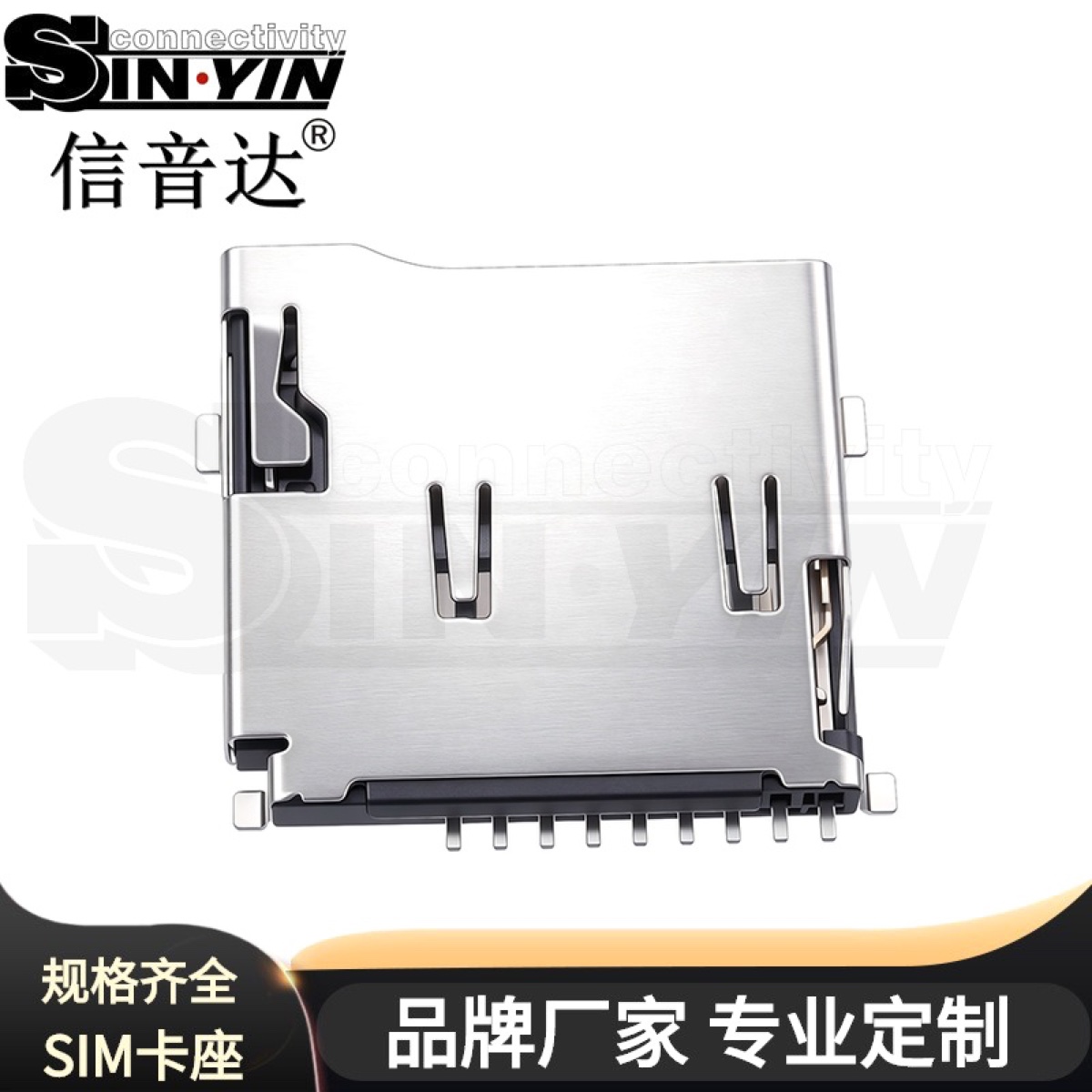

采用外焊式Micro SD卡接口及双压片金属上盖结构，保留按压锁卡、按压退卡的操作方式。对应图纸为有压片版本，信号触点和CD检测触点分开标示；主要外形为15.00mm与14.50mm，高度范围1.80mm至2.00mm。

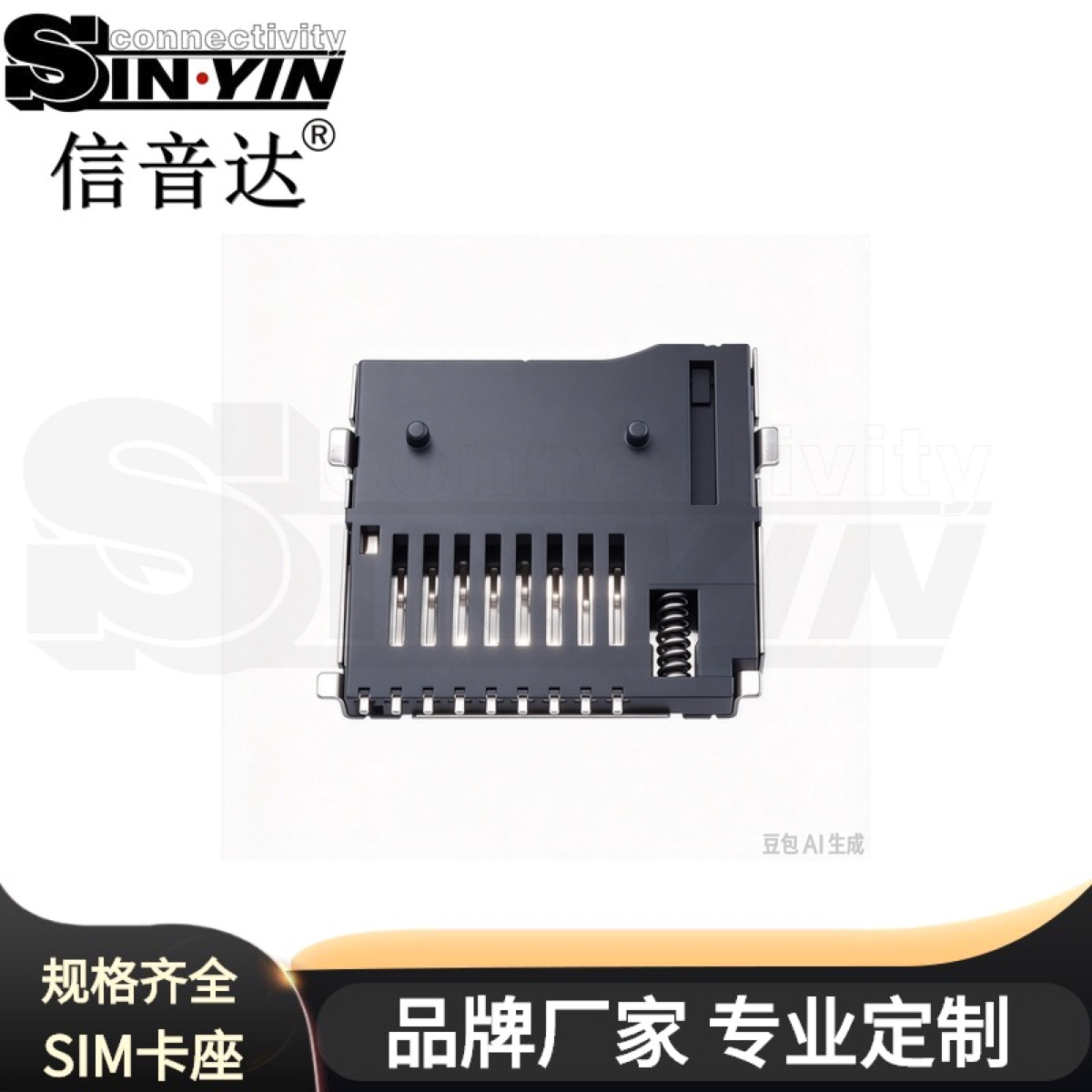

本款为外焊式TF卡座，采用按压自弹机构，信号端子沿外侧引出。图纸列出八个Micro SD信号及卡检测端，主要外形尺寸为15.00mm与14.50mm，高度标注1.80mm最小、2.00mm最大。

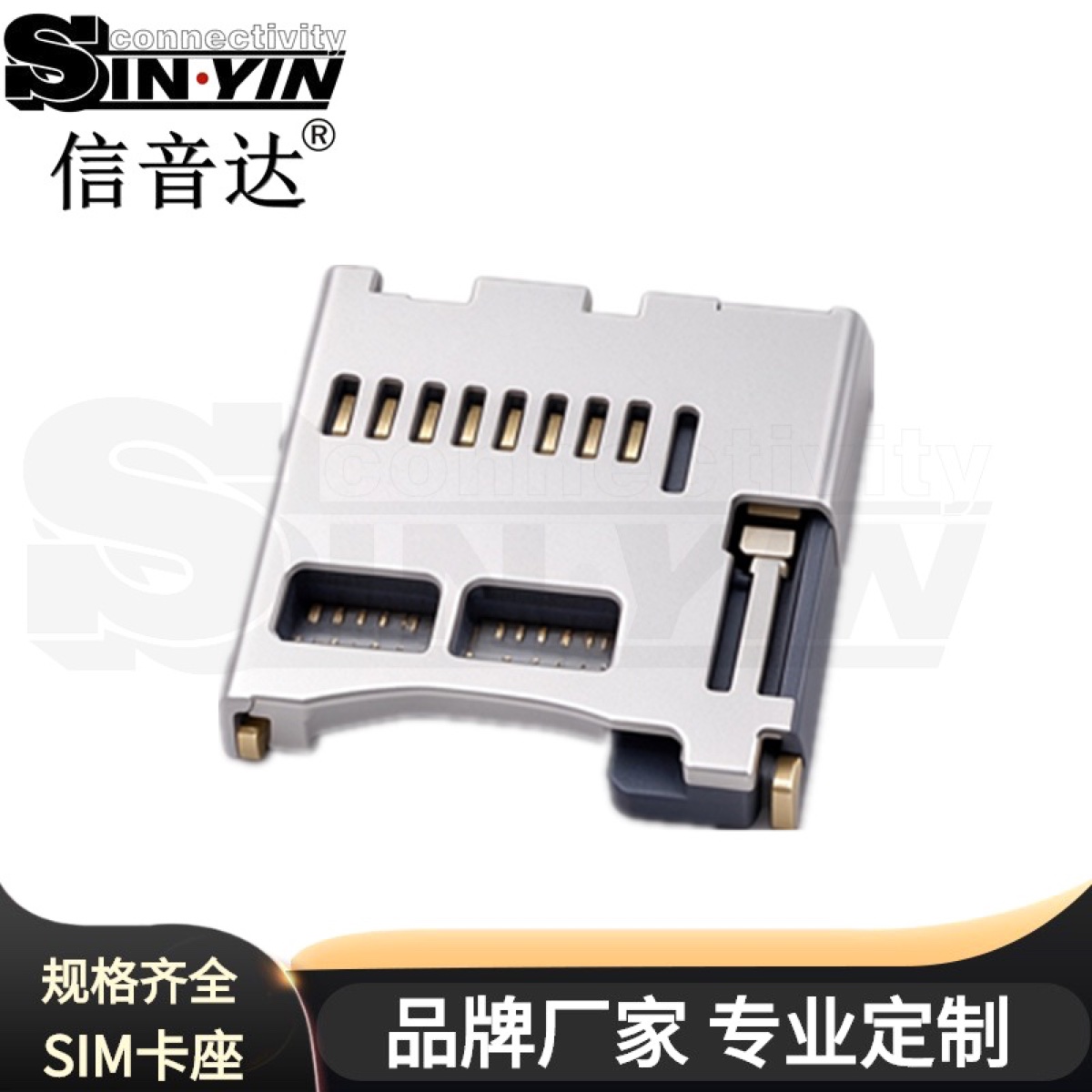

采用TF内焊C型结构，金属上盖开窗与B型不同，对应图纸也给出了独立的PCB布局。卡片通过按压锁定和弹出，八个信号触点之外的检测连接按图中通断关系处理。

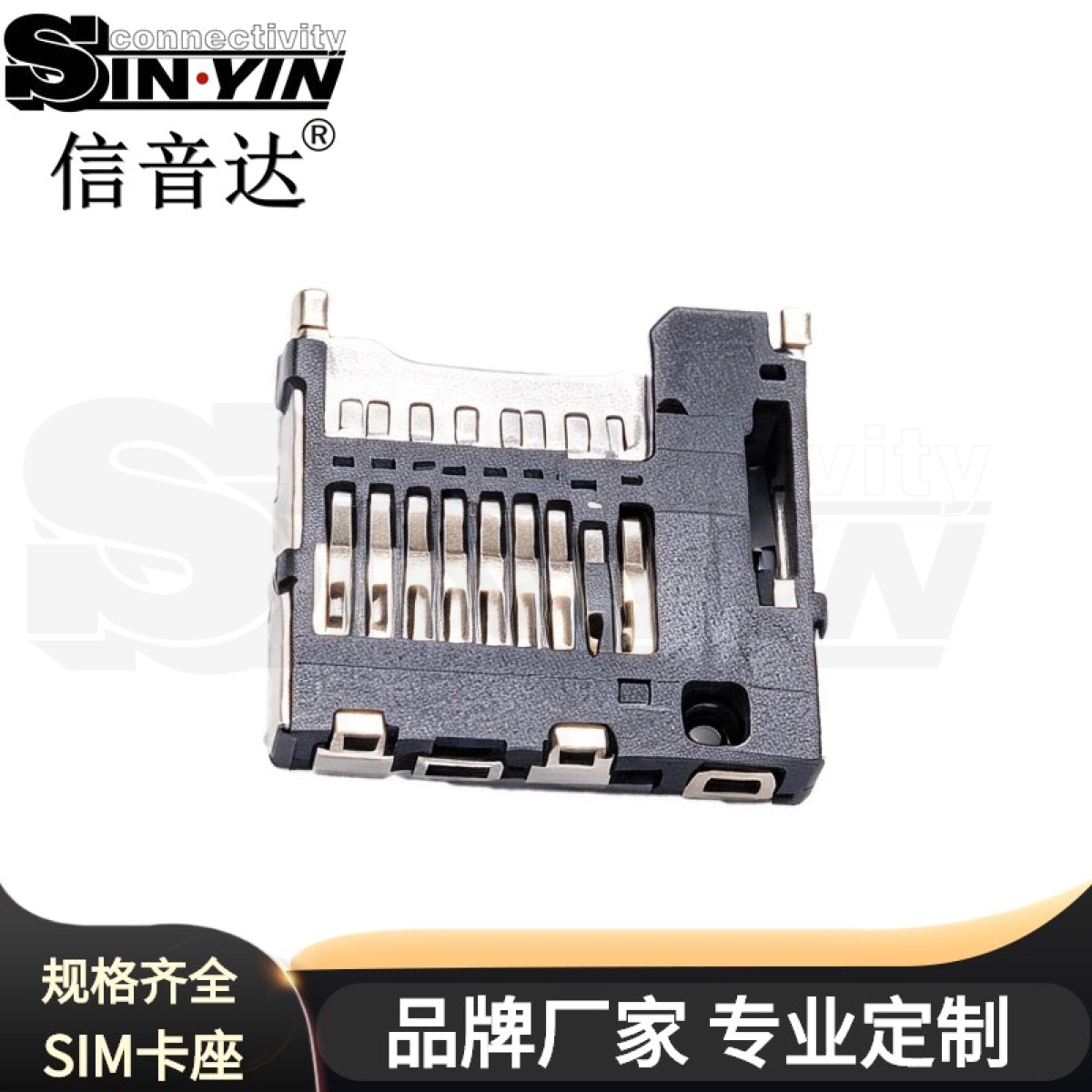

本款为TF/Micro SD内焊B型卡座，采用金属上盖和按压自弹结构。对应图纸的外壳开窗、端子和固定点有独立B型布局，外形主要标注14.05mm与15.25mm，高度边界为1.85mm至2.05mm。

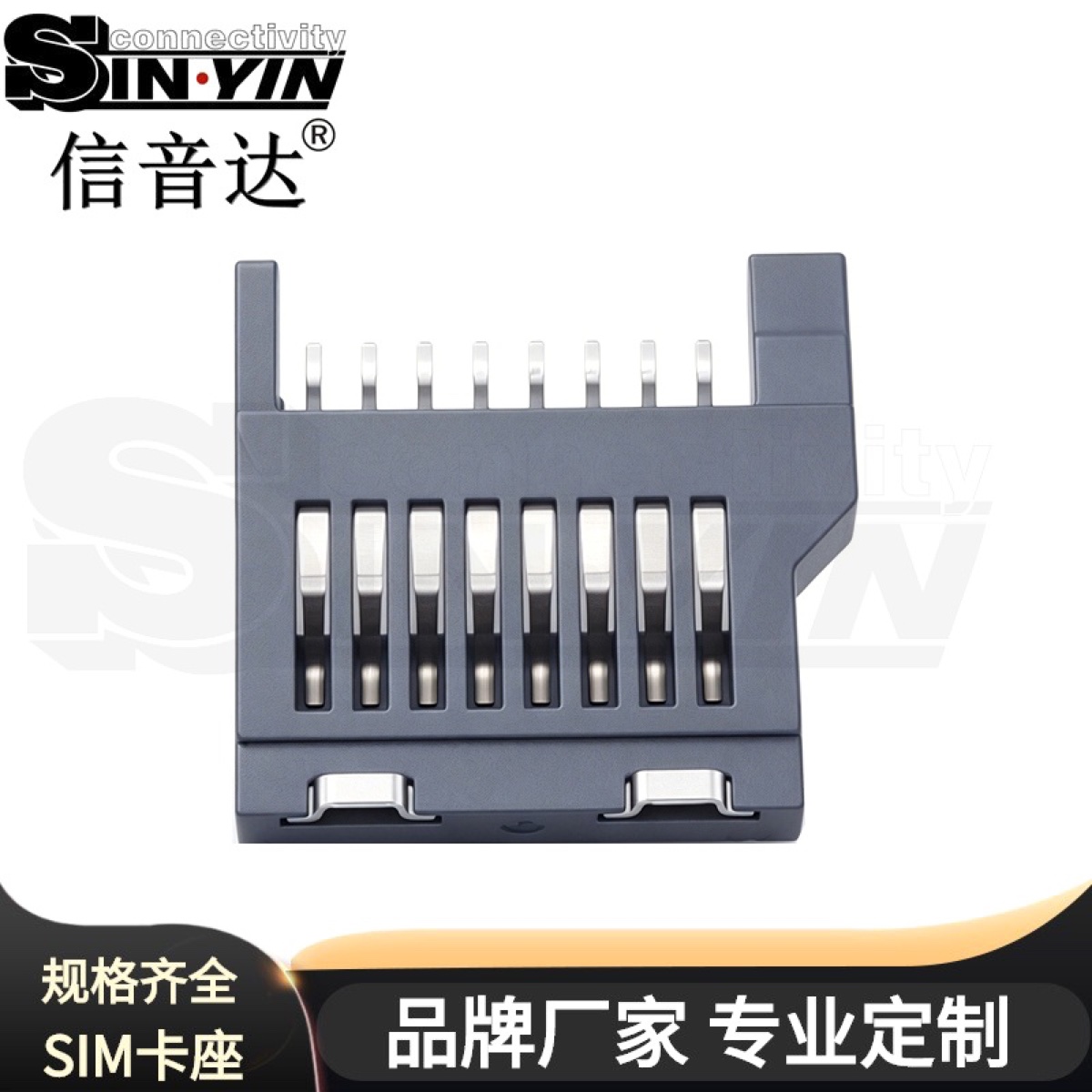

采用开放式全塑卡片承载结构，提供八个Micro SD信号接触位置；本款不是金属外壳自弹式卡座。图纸标注16.90mm、11.80mm外形及1.90mm高度，端子接触区为镍底镀金、焊接区为镍底镀锡，不能将“半金”理解为整件全镀金。

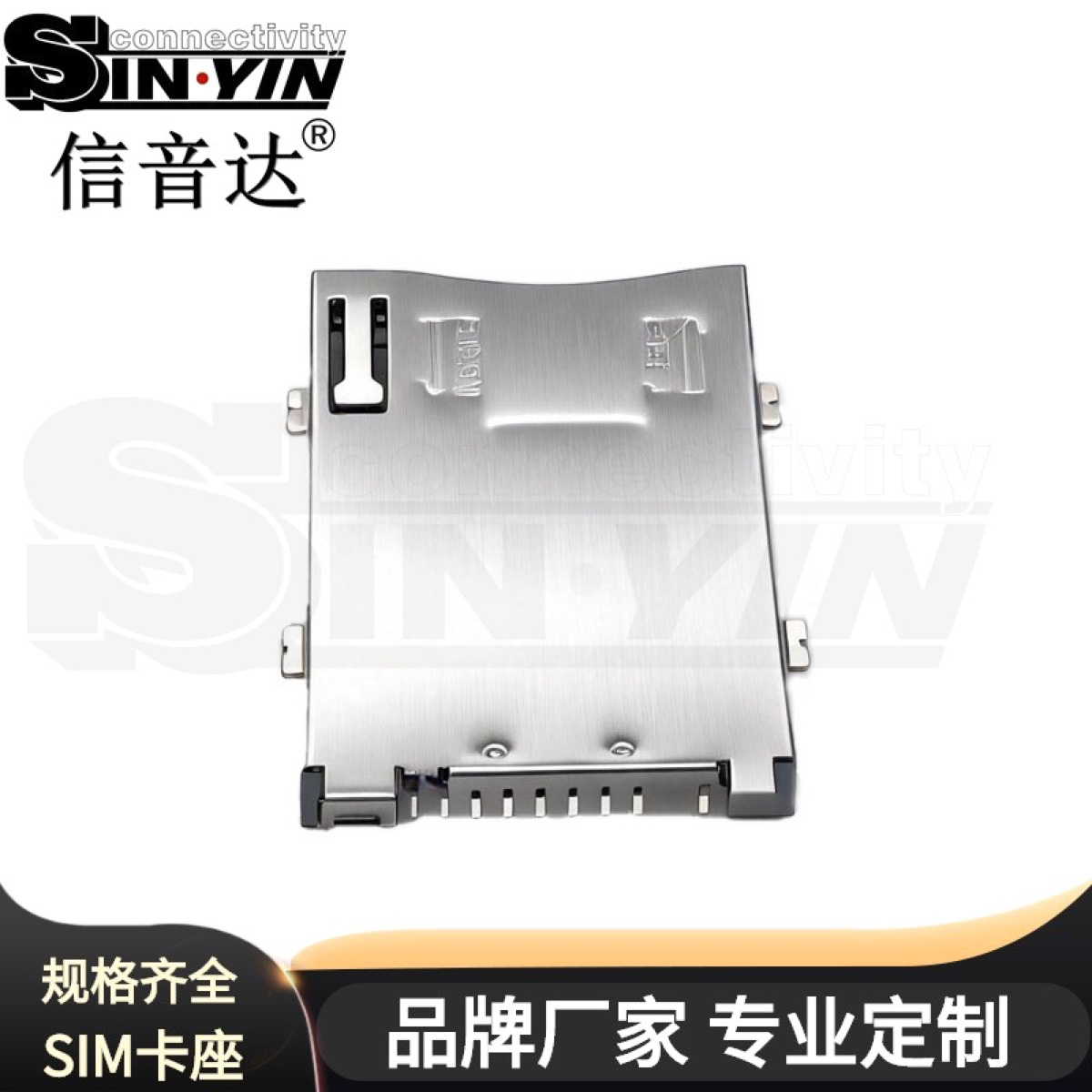

本款为1.9H系列无柱SIM PUSH卡座，通过按压实现锁卡和退卡。对应图纸侧视标注1.88mm，并给出26.30mm、21.10mm外形尺寸。

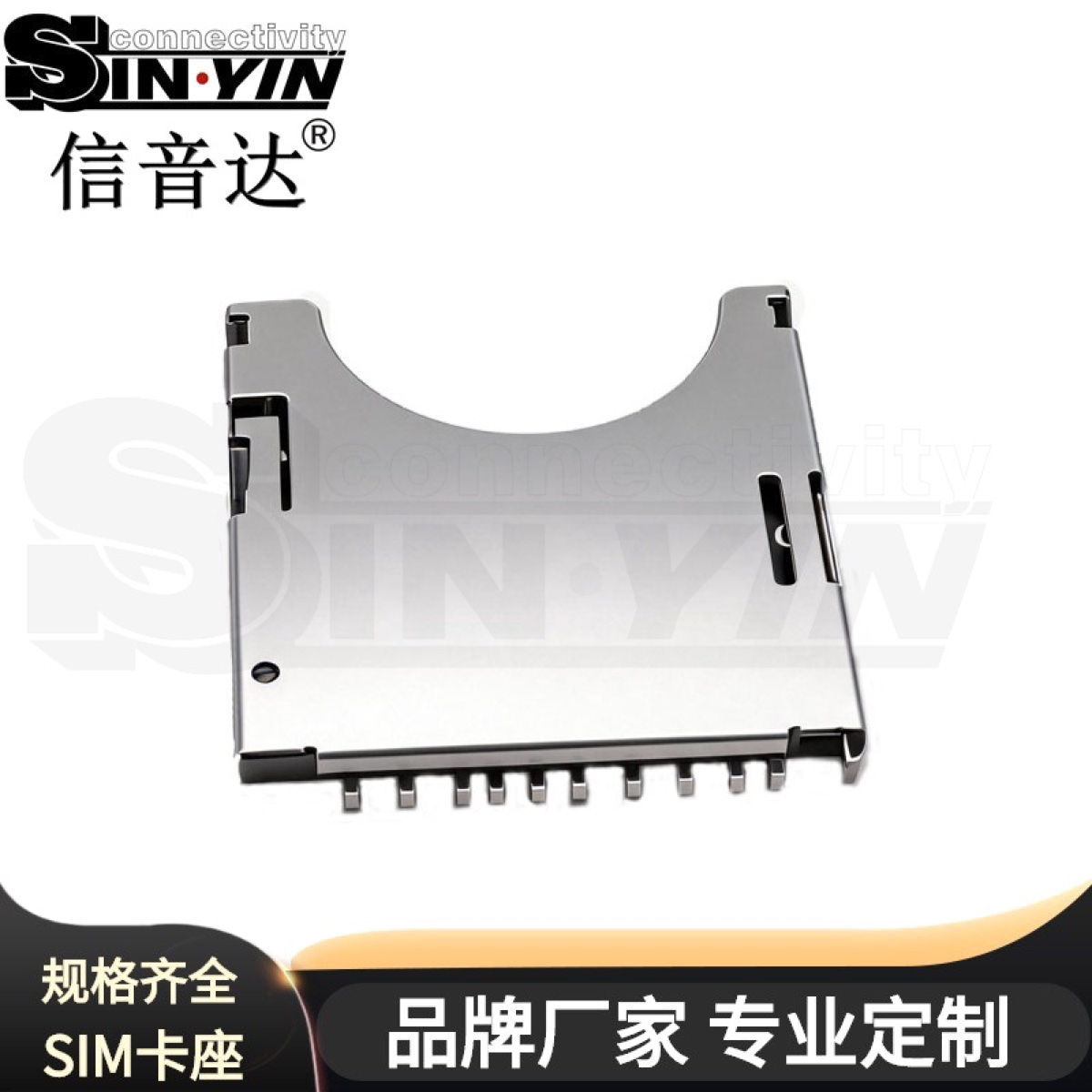

采用标准SD卡的自弹式插拔结构，焊脚朝内，外壳为本次图片标识的镀镍款。对应内焊图纸给出28.50mm宽度及2.70mm至2.90mm高度边界。

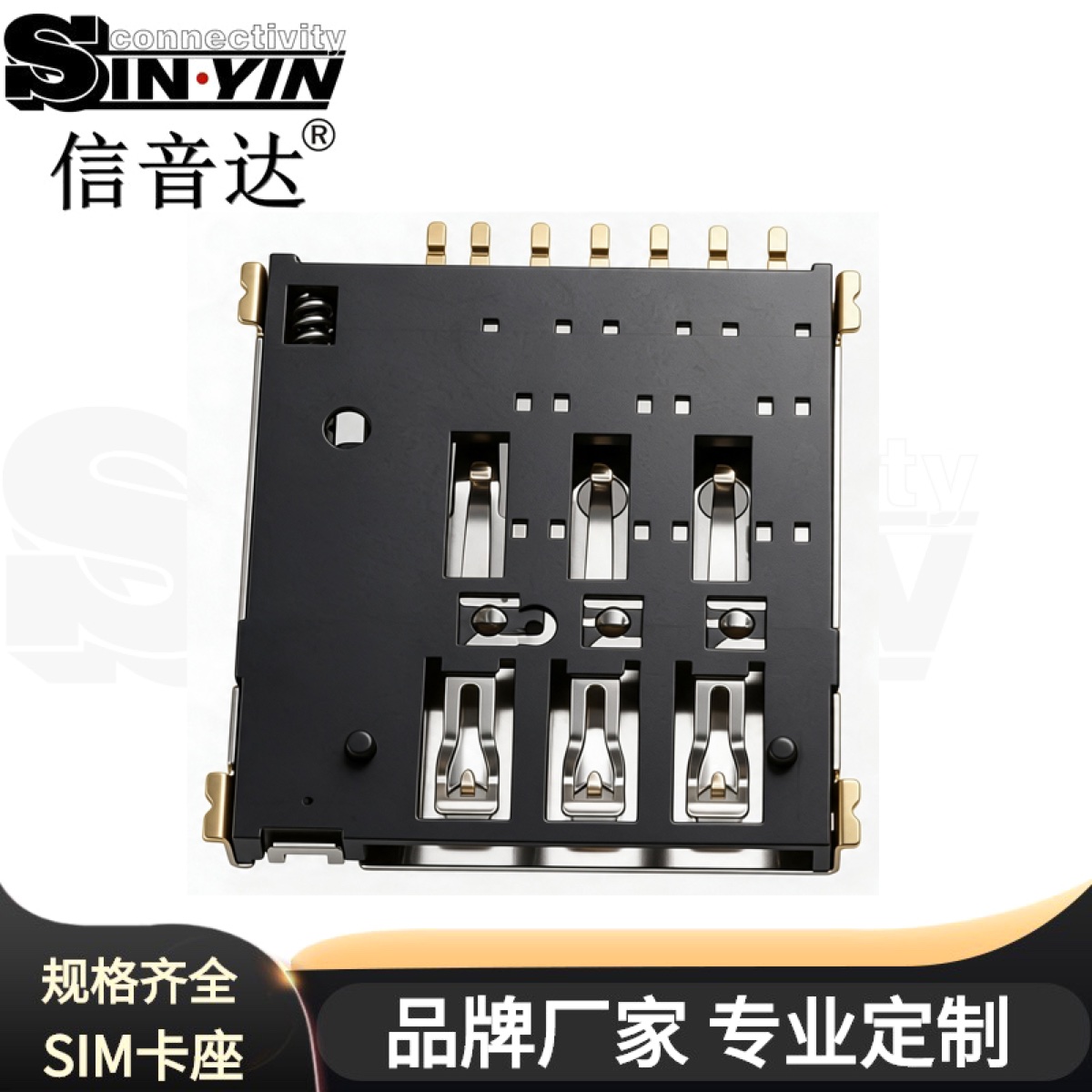

本款为带定位柱的Nano SIM自弹卡座，底部定位结构需要与PCB孔位对应。图纸包含六个SIM信号触点和CD检测回路，并标明防反插相关结构；这些结构信息不等于整机误操作或带电插拔安全认证。

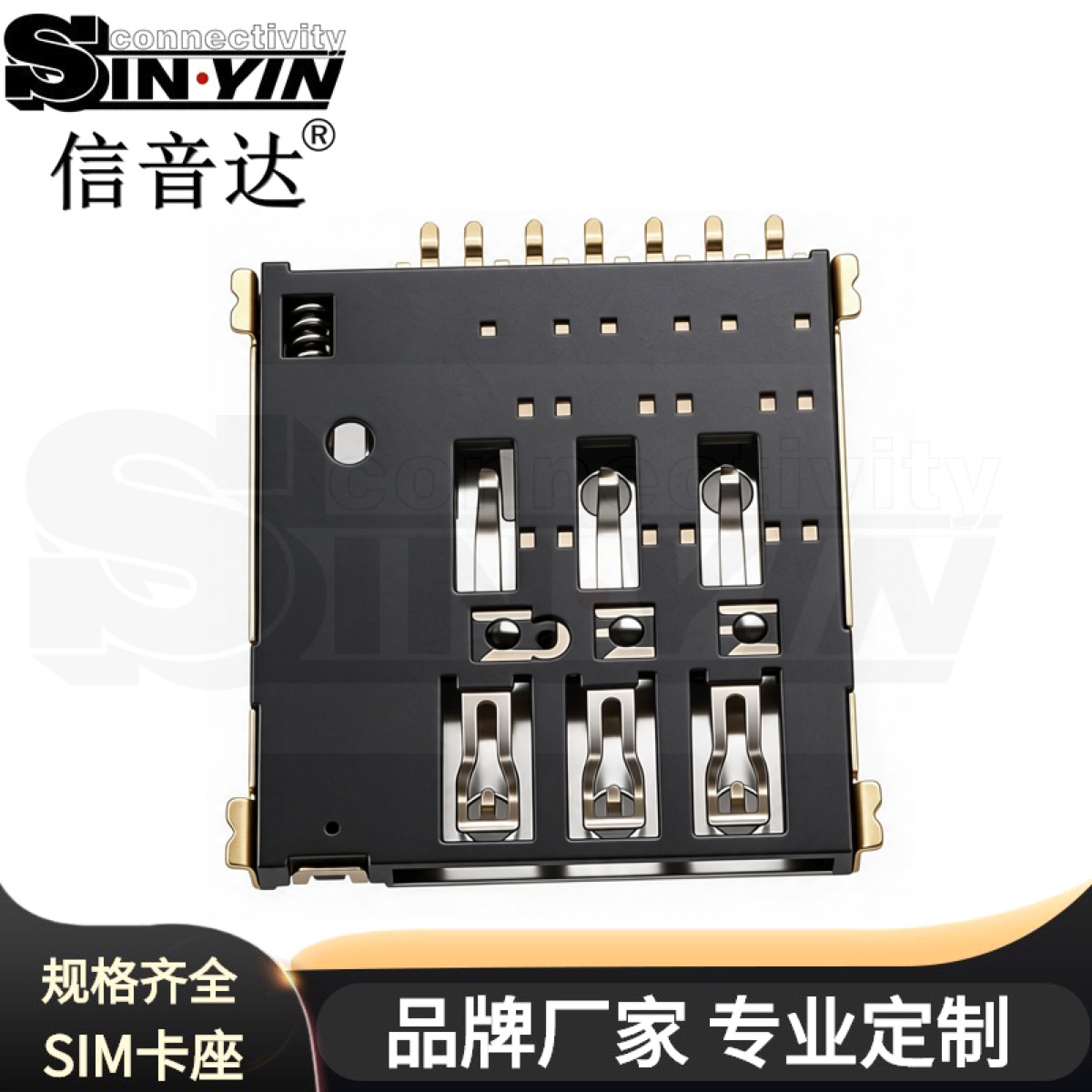

采用Nano SIM卡接口和按压自弹结构，本款为无定位柱版本。对应图纸将有柱、无柱列为不同结构选项；即使卡型和接触布局相近，PCB定位条件也不能混用。

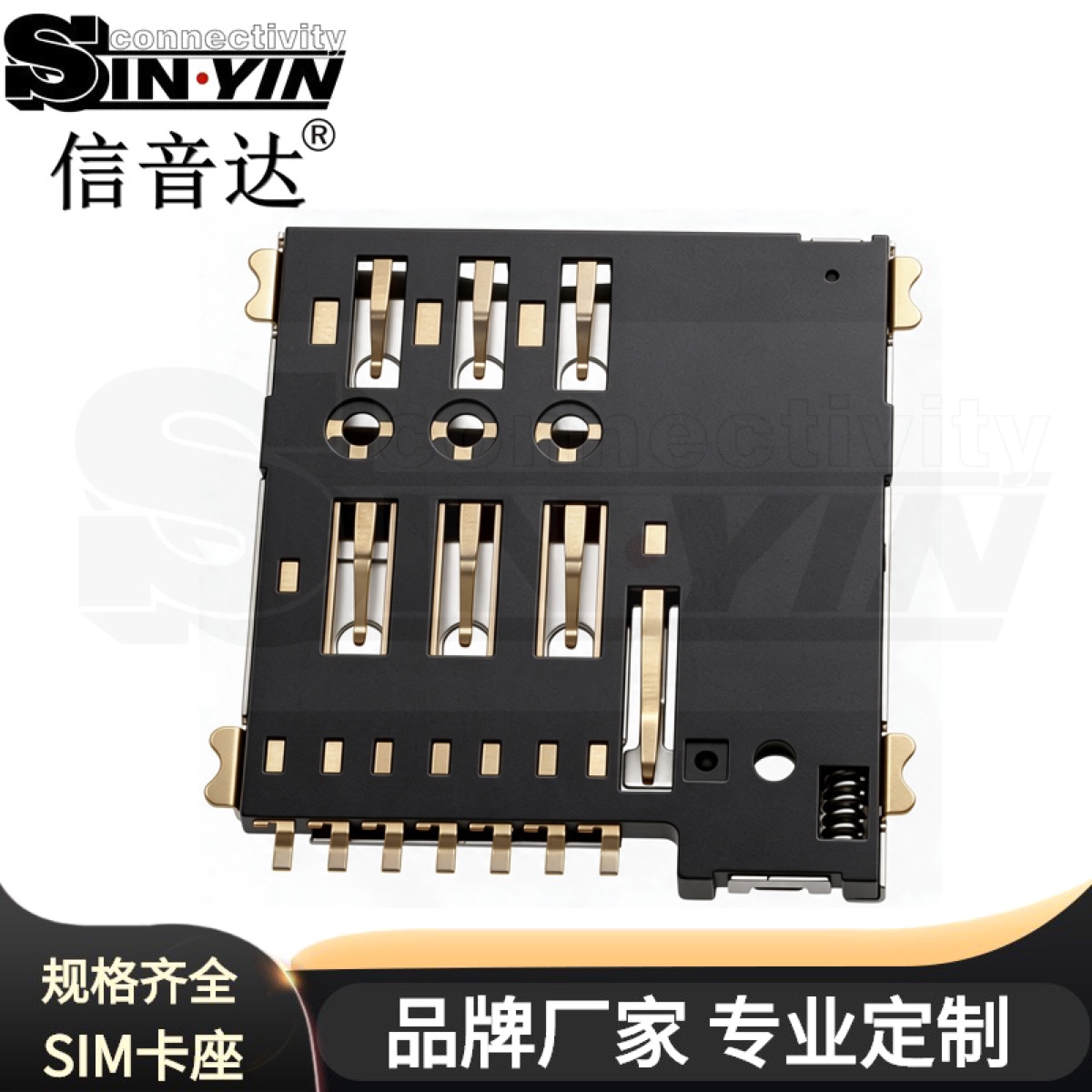

本款将六个SIM通信触点与一个CD检测触点组合，属于6+1P自弹式Micro SIM卡座。金属外壳与检测端的通断关系在图纸中单独标出，便于硬件设计时将插卡状态与SIM信号线路分开处理。

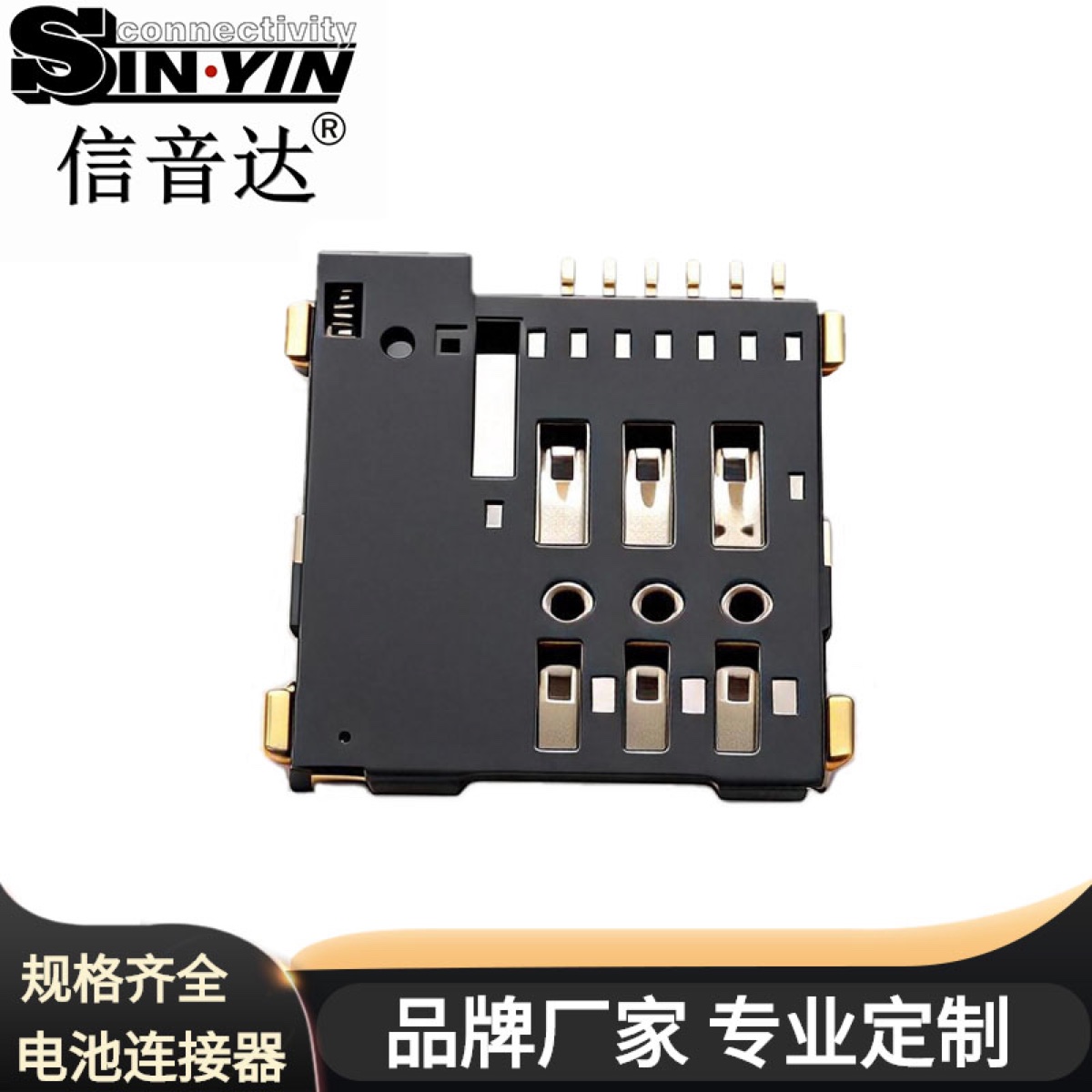

采用按压锁卡、再次按压退卡的结构，提供C1、C2、C3、C5、C6、C7六个接触位置。本款不设独立CD检测端，不能与带检测的7P版本直接混用焊盘。

Micro SIM卡座 6Pin 贴片安装｜物联网终端、可穿戴设备和小型通信模组卡槽接口，属于SIM产品，面向电子设备中的连接、安装或信号/电源传输需求。页面仅保留现有标题和资料可确认信息，未确认参数以图纸和规格书为准。

6Pin贴片SIM卡座采用掀盖结构，打开金属盖后放置卡片，再合盖固定。与沿板边插入的卡槽不同，选型时需要同时预留开盖行程、放卡位置和装配工具操作空间。
