TF/Micro SD外焊自弹卡座｜8Pin信号加卡检测

外向焊接端子，按压退卡结构与外壳固定点配合布局

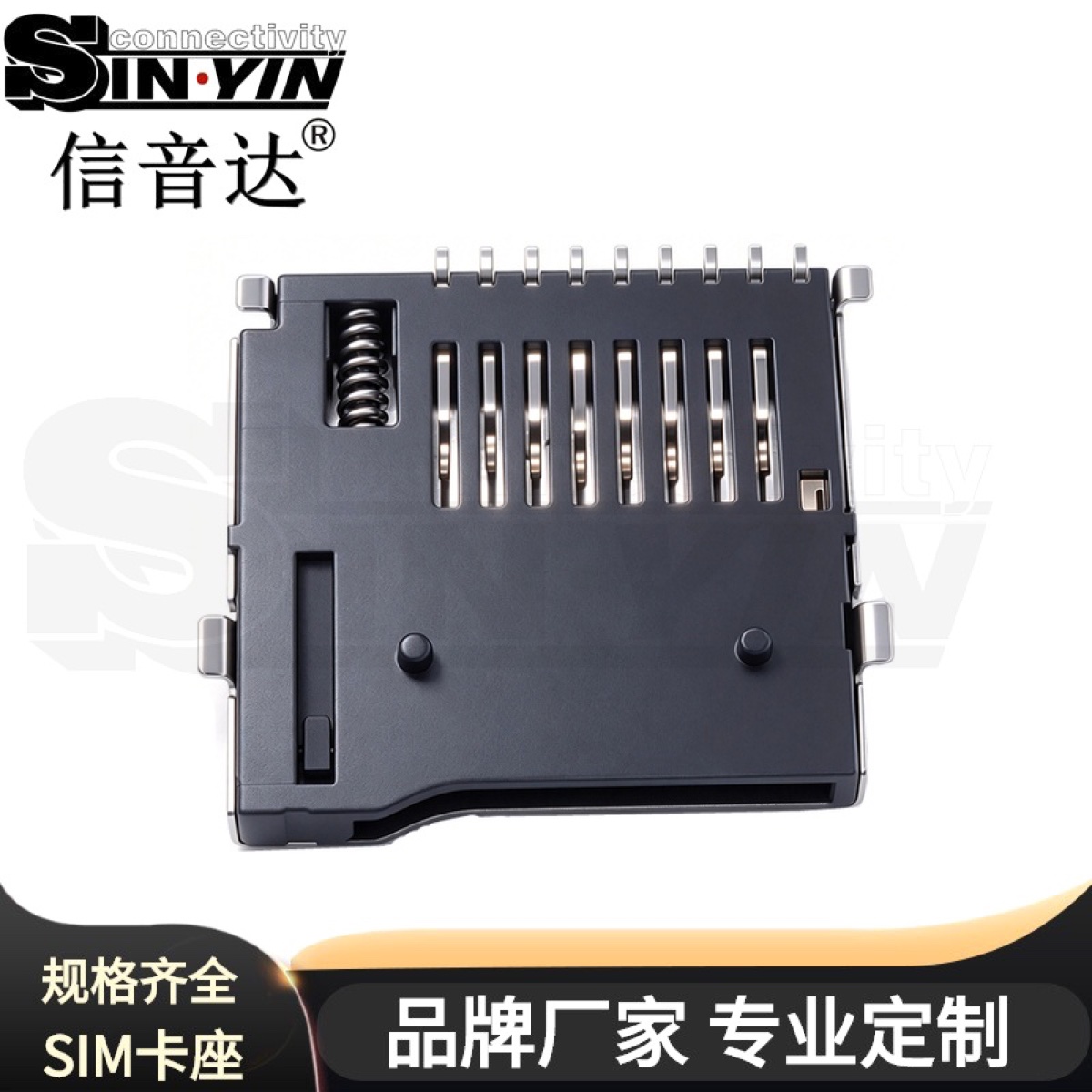

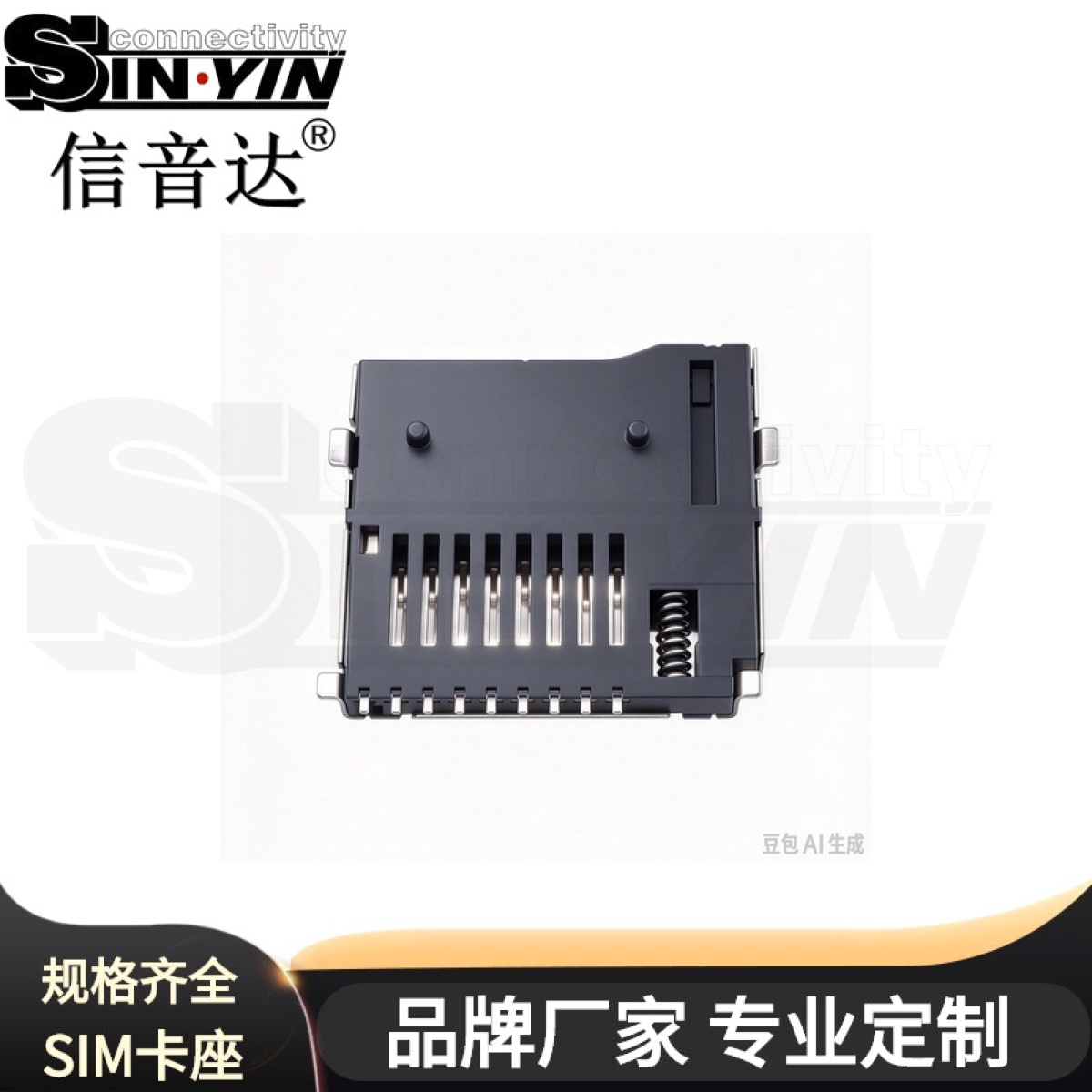

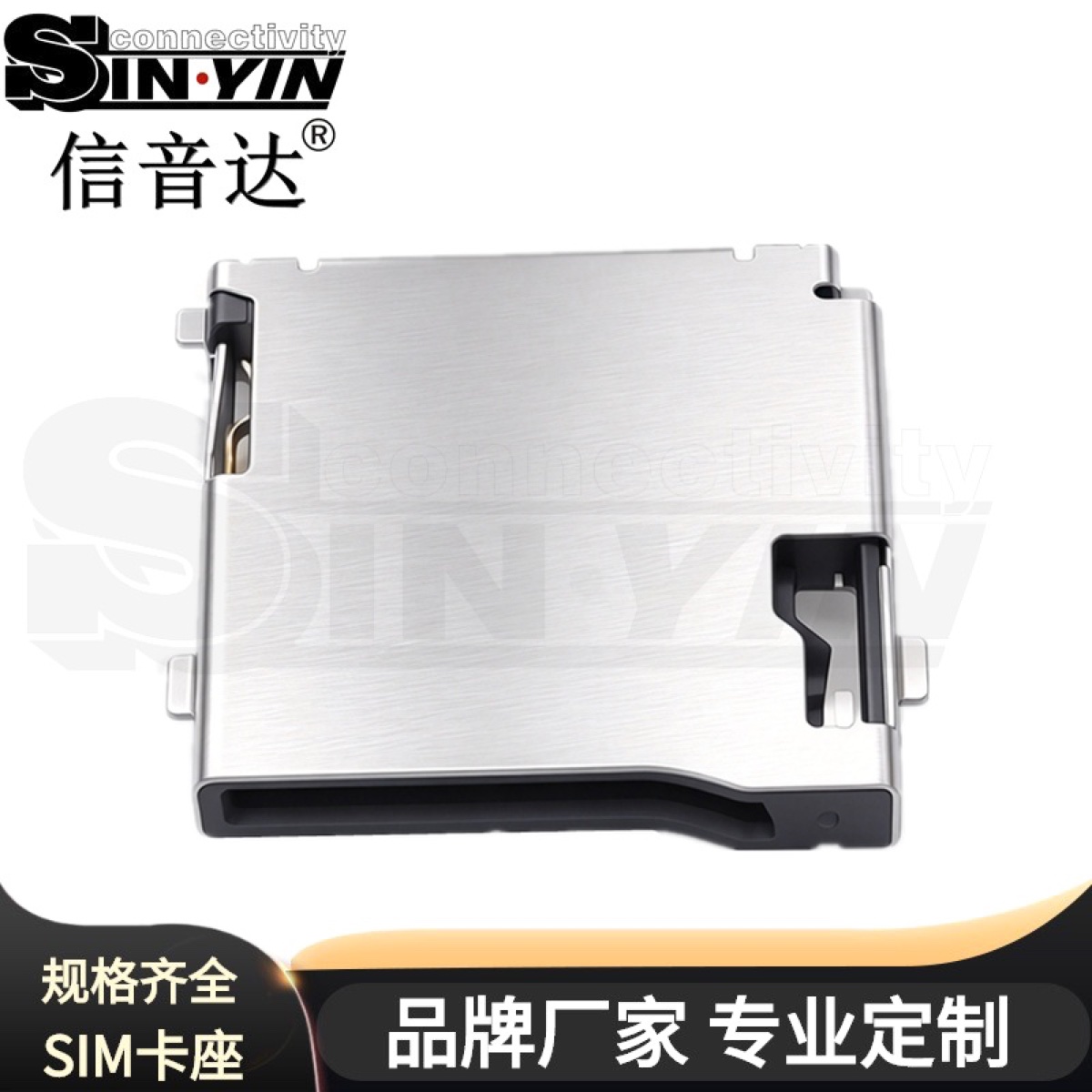

本款为外焊式TF卡座，采用按压自弹机构，信号端子沿外侧引出。图纸列出八个Micro SD信号及卡检测端，主要外形尺寸为15.00mm与14.50mm，高度标注1.80mm最小、2.00mm最大。

本款为外焊式TF卡座，采用按压自弹机构，信号端子沿外侧引出。图纸列出八个Micro SD信号及卡检测端，主要外形尺寸为15.00mm与14.50mm，高度标注1.80mm最小、2.00mm最大。它与内焊卡座的焊盘方向不同。

可作为数据记录终端、便携式测量设备的Micro SD卡插槽选型对象。外向引脚适合在PCB评审中同时核对焊接区、卡口朝向及周边器件干涉；是否便于生产检查，还需结合实际贴装和检测工艺判断，不预设读写速度或抗振能力。

核对八个信号与CD端定义，按外焊版本的1.10mm端子节距绘制或确认封装。卡片弹出区域与外壳压片结构也应纳入整机空间检查。

一切数据以图纸规格书为标准。
