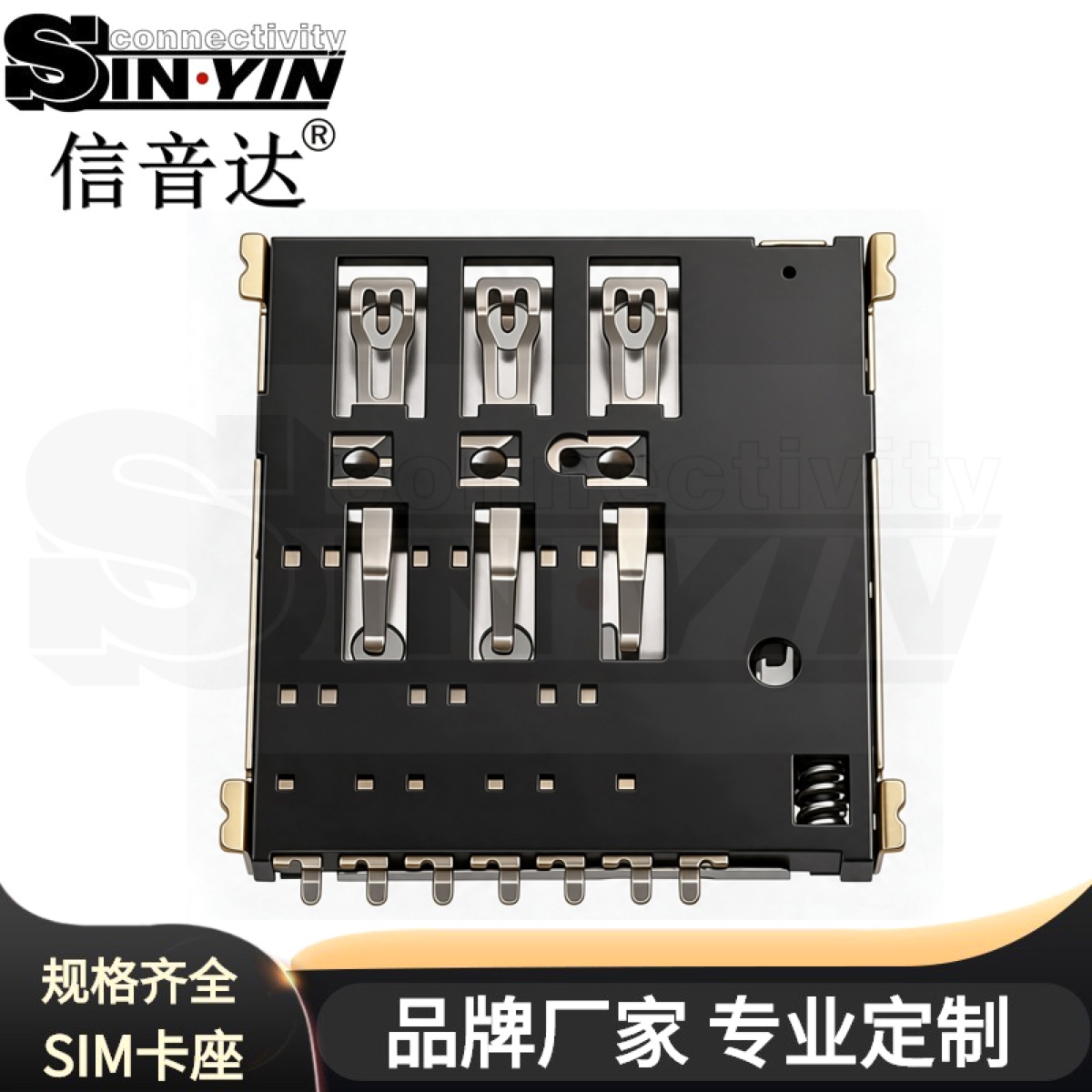

Nano SIM自弹卡座 无定位柱｜1.37mm贴片带检测

产品概述

采用Nano SIM卡接口和按压自弹结构，本款为无定位柱版本。对应图纸将有柱、无柱列为不同结构选项；即使卡型和接触布局相近，PCB定位条件也不能混用。图纸标注1.37mm高度，并给出14.55mm等外形与12.00mm焊盘参考尺寸。

应用场景

可用于紧凑蜂窝通信主板的Nano SIM插卡接口选型，尤其是准备采用无柱焊接定位的布局。对于需要从机壳侧边维护SIM卡的便携终端，应同时评估插卡方向、取卡开口和外壳厚度，而不是仅以卡片尺寸决定可安装性。

选型要点

选择图纸中的无柱选项，核对CD与外壳接线、焊盘间距和卡片推出空间。无定位柱不等于可以取消所有机械定位要求，贴装定位仍需结合生产工艺确认。

一切数据以图纸规格书为标准。
