Micro SD卡座 内焊C型｜自弹结构与插卡检测

产品概述

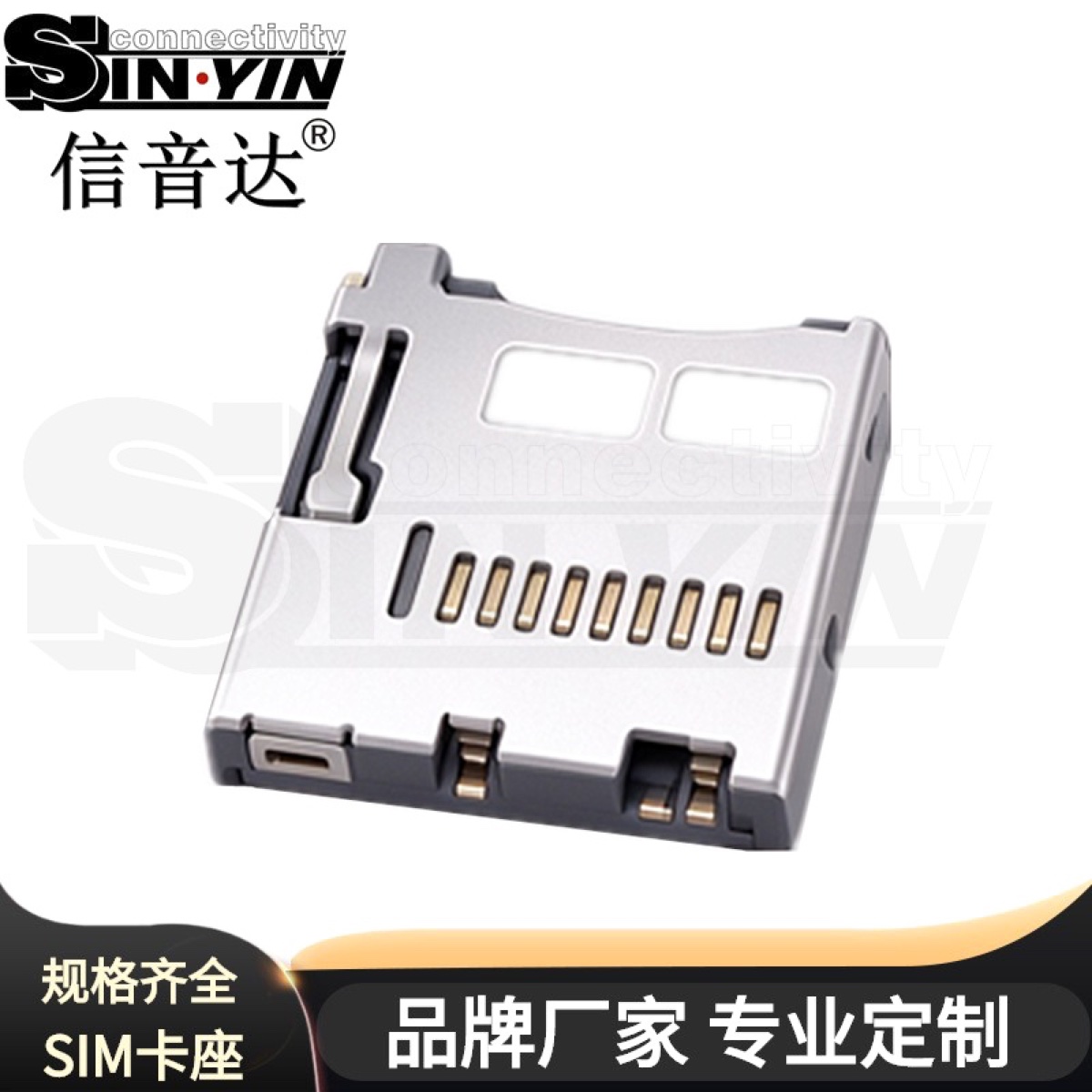

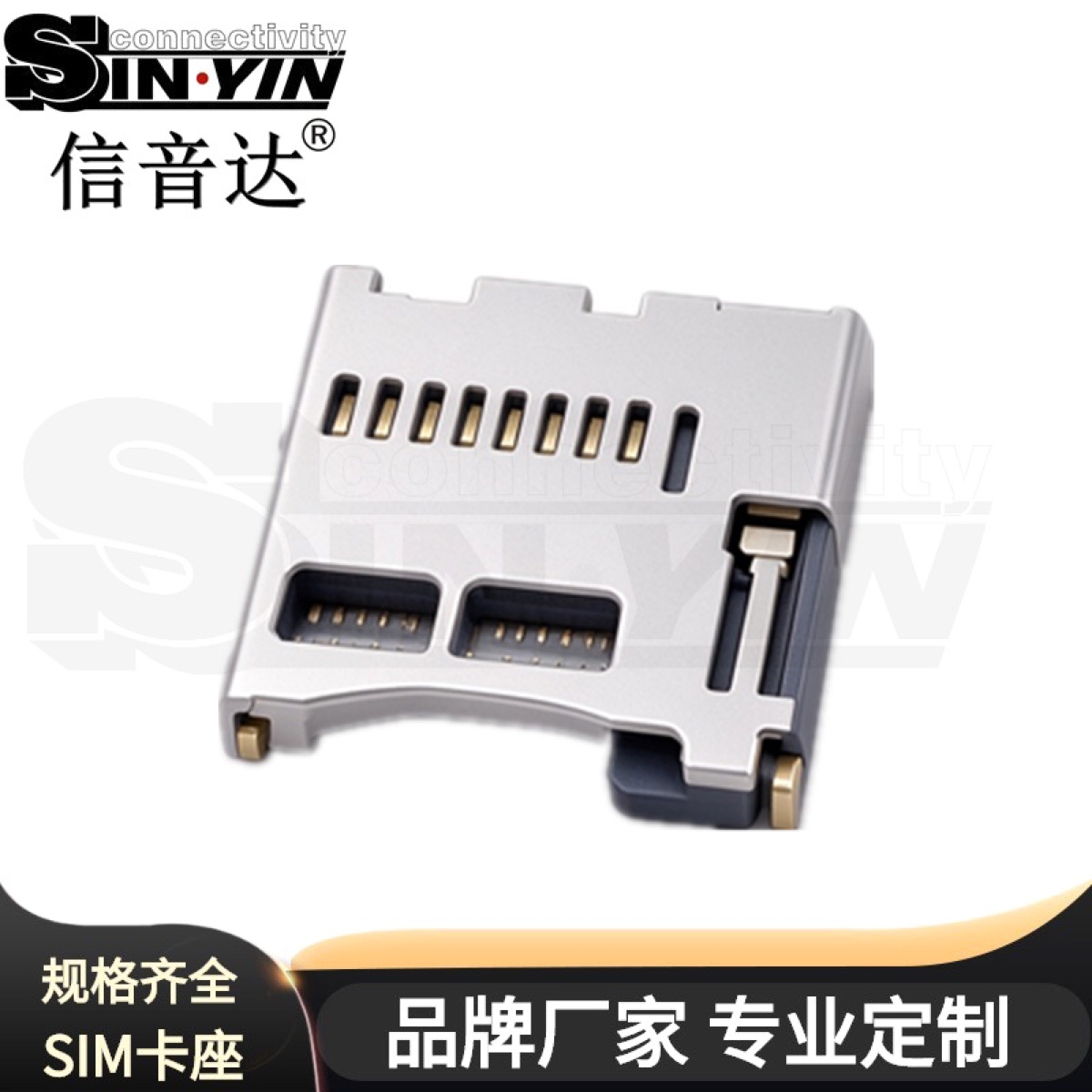

采用TF内焊C型结构，金属上盖开窗与B型不同，对应图纸也给出了独立的PCB布局。卡片通过按压锁定和弹出，八个信号触点之外的检测连接按图中通断关系处理。外形主要标注14.05mm与15.20mm，高度上限为2.05mm。

应用场景

可作为需要读取插卡状态的记录设备、嵌入式存储板的Micro SD卡接口选型对象。主板可根据图示检测回路区分卡片机械插入状态，但检测信号不能代替文件系统或存储读写状态判断；数据保护仍由整机软件和供电设计负责。

选型要点

将C型的开窗、焊点、检测触点及卡片推出位置一并核对。确认图示无卡、有卡的回路状态后再设计上拉或检测电路，不能沿用外观相似卡座的引脚分配。

一切数据以图纸规格书为标准。
