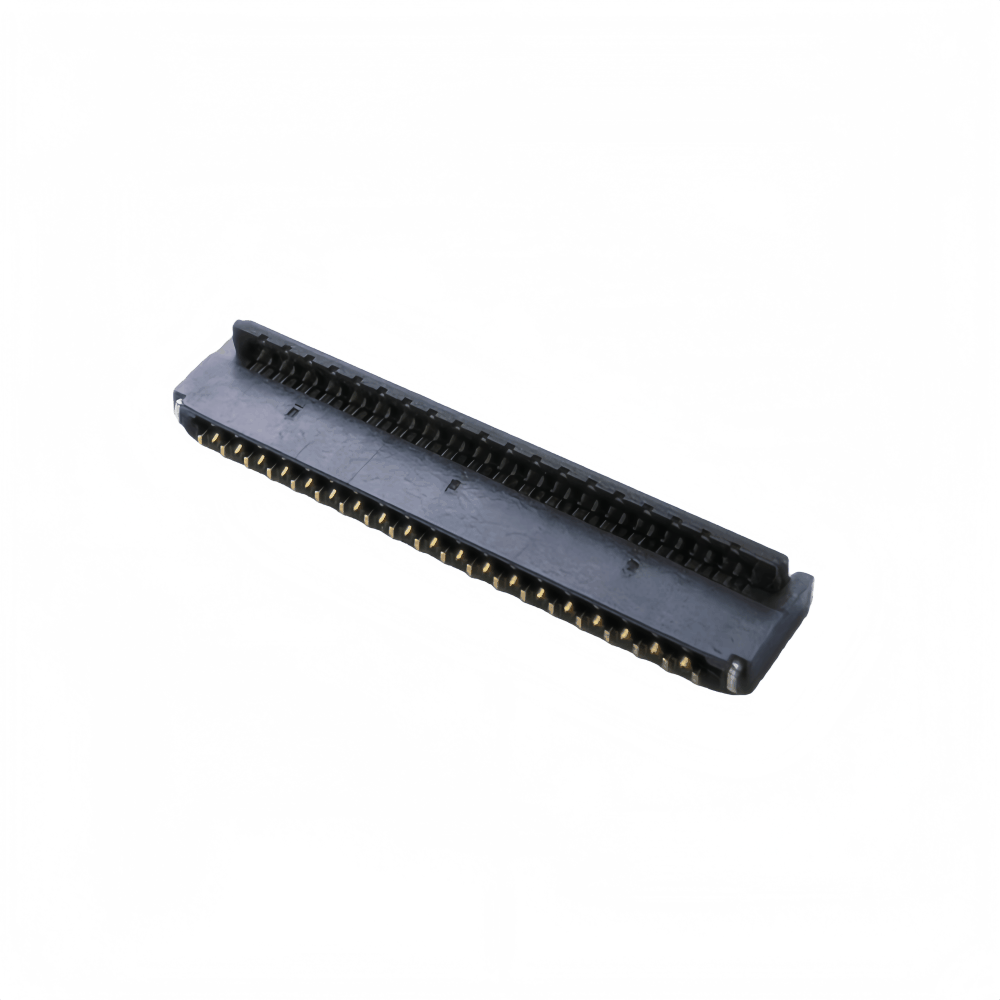

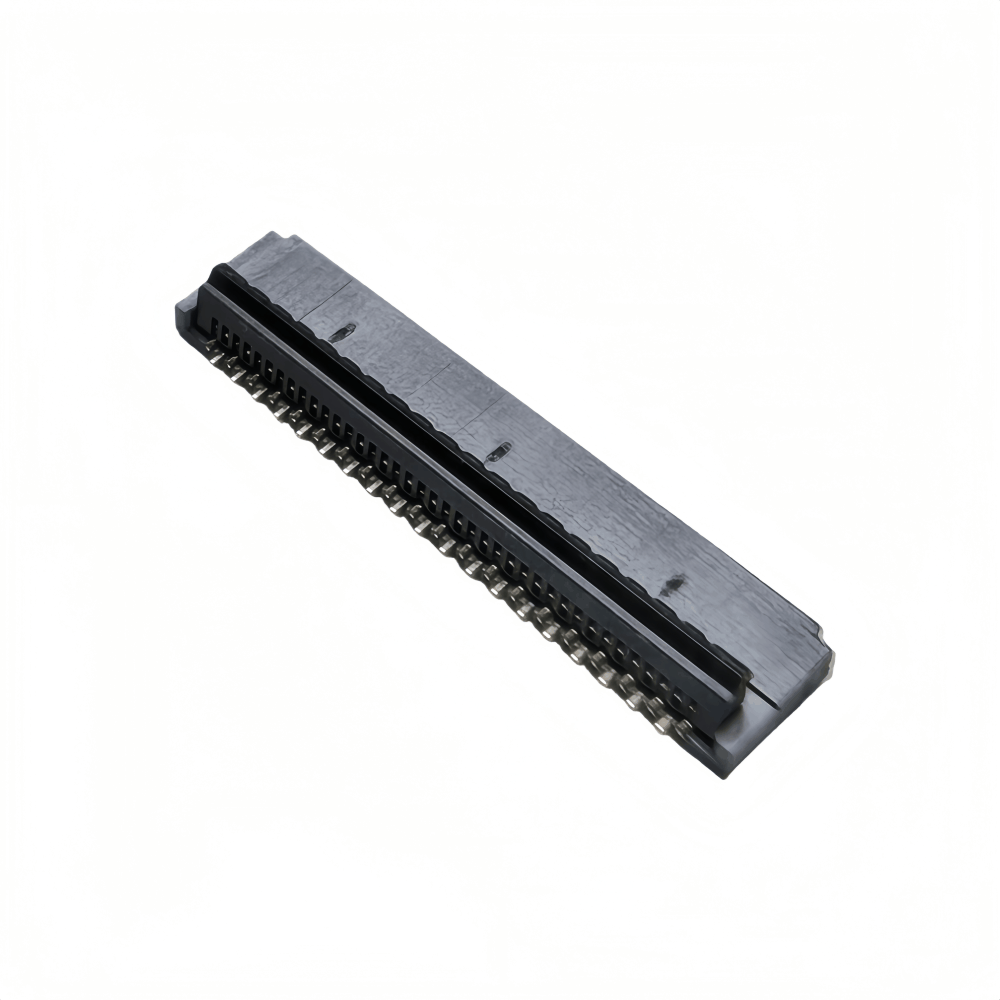

> FPC连接器 0.3mm间距 H0.9 后锁翻盖
本款 0.3mm 间距 FPC/FFC 柔性电路板连接器采用 0.9mm 极限超薄卧式设计与旋转后锁（Back Flip）翻盖锁紧机构，结合 SMT 表面贴片工艺，专为微型化设备与极窄空间打造，具备极高密度布局、抗震防脱及高可靠传输性能。支持多 Pin 位选择，提供图纸与免费索样。
工程选型重点关注FPC、连接器、0.3mm、FFC、0.9mm、卧式、SMT、贴片；材料、结构、安装方式及额定参数以详情参数表和图纸规格书为准。
适用范围需结合设备结构、安装空间和电气负载确认。
选型时请核对FPC、连接器、0.3mm、FFC、0.9mm、卧式、SMT、贴片，确认公母端配套、PCB安装空间及设备接口要求。
具体电气、材料、环境、寿命及配套型号请以详情参数表和图纸规格书确认。
一切数据以图纸规格书为标准。
| 分类项目 | 参数指标 | 规格说明 / 判定标准 |
|---|---|---|
| 基本信息 | 产品类别 | FPC / FFC 柔性电路板连接器（插座） |
| 结构与材质规格 | 端子间距（Pitch） | 0.3 mm（超细高密度间距） |
| 剖面高度（Height） | 0.9 mm（极限超薄卧式） | |
| 锁紧结构（ZIF） | 旋转后锁 / 后压翻盖式（Back Flip Cover） | |
| 触点类型（Contact） | 下接触 / 双面接触（Bottom / Dual Contact） | |
| 安装方式 | SMT 表面贴片式（卧式 90度） | |
| 塑胶/盖板材质 | LCP UL94-V0（高耐温工程塑胶） | |
| 端子及焊片材质 | 高导磷青铜，表面全镀金（Au PLATED） | |
| 电气性能 | 额定载荷 | AC/DC 30V / 0.2A per pin |
| 接触电阻 | ≤ 0.08 Ω (80 mΩ) | |
| 绝缘电阻 | ≥ 100 MΩ (DC 250V 测试) | |
| 耐电压强度 | AC 200V (50Hz) / 1分钟 无击穿穿弧 | |
| 物理与机械性能 | 适用排线厚度 | 0.20 mm ± 0.03 mm（包含补强板厚度） |
| 焊接耐热度 | SMT 回流焊 260 ℃ / 10 秒；手工焊 350 ℃ / 3 秒 | |
| 工作环境温度 | -25 ℃ ～ +85 ℃ | |
| 环保资质认证 | 环保标准 | 符合欧盟 RoHS 2.0 及 REACH 环保无铅标准 |
使用30瓦电烙铁，烙铁尖端温度不超过350℃，焊接时间为3秒。
◆ 波峰焊/再流焊
峰值温度不超过260℃，焊接时间不超过5秒（焊接温度曲线参考如下）
