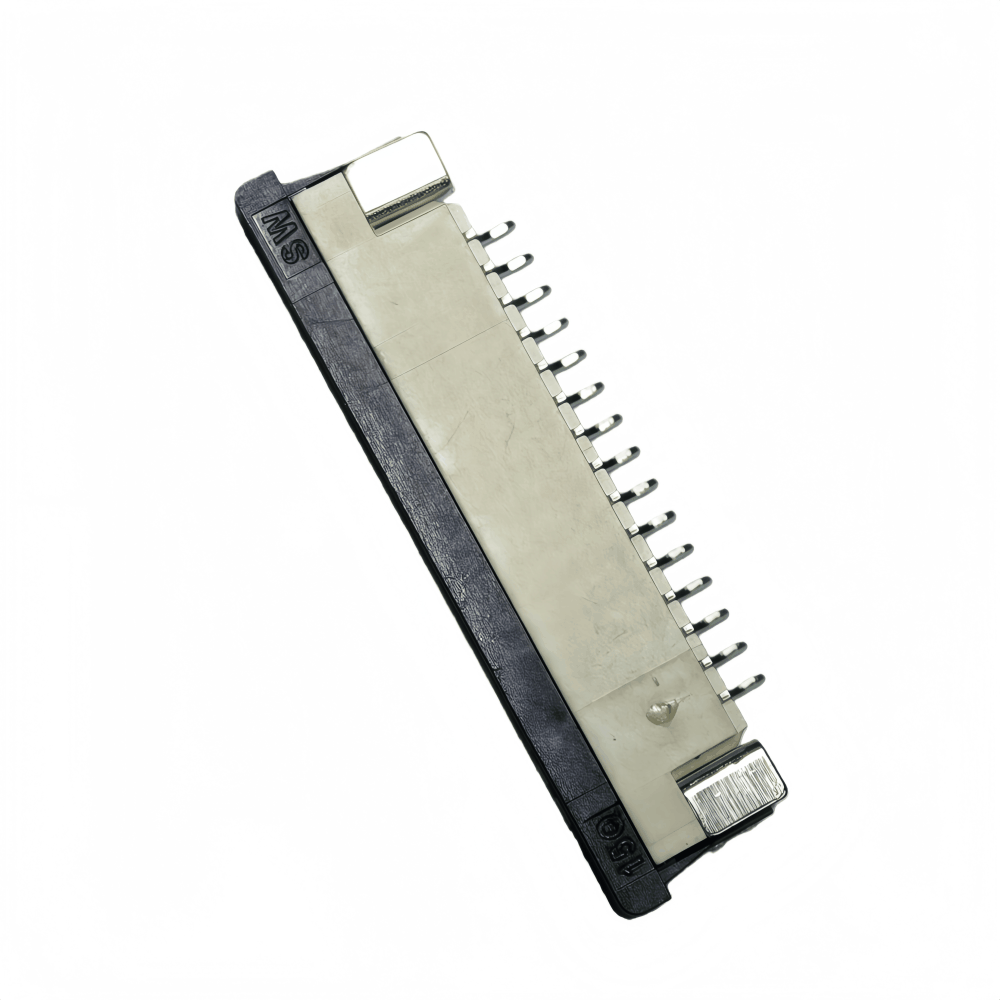

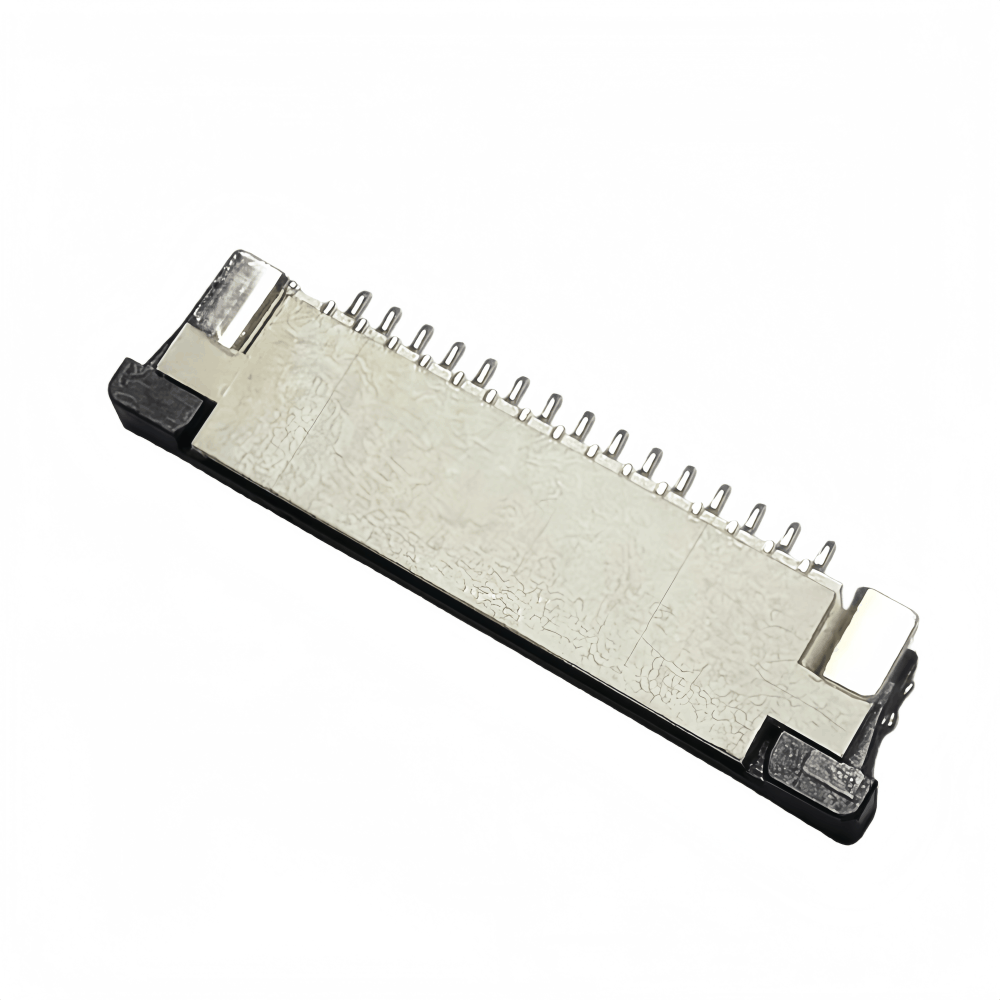

> 1.0mm间距FPC连接器 H2.0 抽拉式下接触 卧式贴片
1.0间距超薄2.0H | 抽拉式ZIF锁紧结构 | 触点下接触设计 | 4P-40P多Pin位选择 | 免费索样与图纸
工程选型重点关注1.0mm、FPC、连接器、卧式、贴片、4P、40P；材料、结构、安装方式及额定参数以详情参数表和图纸规格书为准。
适用范围需结合设备结构、安装空间和电气负载确认。
选型时请核对1.0mm、FPC、连接器、卧式、贴片、4P、40P，确认公母端配套、PCB安装空间及设备接口要求。
具体电气、材料、环境、寿命及配套型号请以详情参数表和图纸规格书确认。
一切数据以图纸规格书为标准。
| 分类项目 | 参数指标 | 规格说明 / 判定标准 |
|---|---|---|
| 基本信息 | 产品类别 | FPC / FFC 柔性电路板连接器（插座） |
| 结构与材质规格 | 端子间距（Pitch） | 1.0 mm |
| 剖面高度（Height） | 2.0 mm（超薄卧式） | |
| 锁紧结构（ZIF） | 抽拉式（Draw-Pull Type Slide Lock） | |
| 触点类型（Contact） | 下接触（Bottom Contact） | |
| 安装方式 | SMT 表面贴片式（卧式 90度） | |
| 塑胶/滑块材质 | PA9T / LCP / PPS UL94-V0（高耐温工程塑胶） | |
| 端子及焊片材质 | 磷青铜/黄铜，表面镀雾锡或镀金（Au/Sn PLATED） | |
| 电气性能 | 额定载荷 | AC/DC 50V / 0.5A per pin |
| 接触电阻 | ≤ 0.03 Ω (30 mΩ) | |
| 绝缘电阻 | ≥ 500 MΩ (DC 500V 测试) | |
| 耐电压强度 | AC 250V (50Hz) / 1分钟 无击穿穿弧 | |
| 物理与机械性能 | 适用排线厚度 | 0.30 mm ± 0.03 mm（包含补强板厚度） |
| 焊接耐热度 | SMT 回流焊 260 ℃ / 10 秒；手工焊 350 ℃ / 3 秒 | |
| 工作环境温度 | -25 ℃ ～ +85 ℃ | |
| 环保资质认证 | 环保标准 | 符合欧盟 RoHS 2.0 及 REACH 环保无铅标准 |
使用30瓦电烙铁，烙铁尖端温度不超过350℃，焊接时间为3秒。
◆ 波峰焊/再流焊
峰值温度不超过260℃，焊接时间不超过5秒（焊接温度曲线参考如下）
