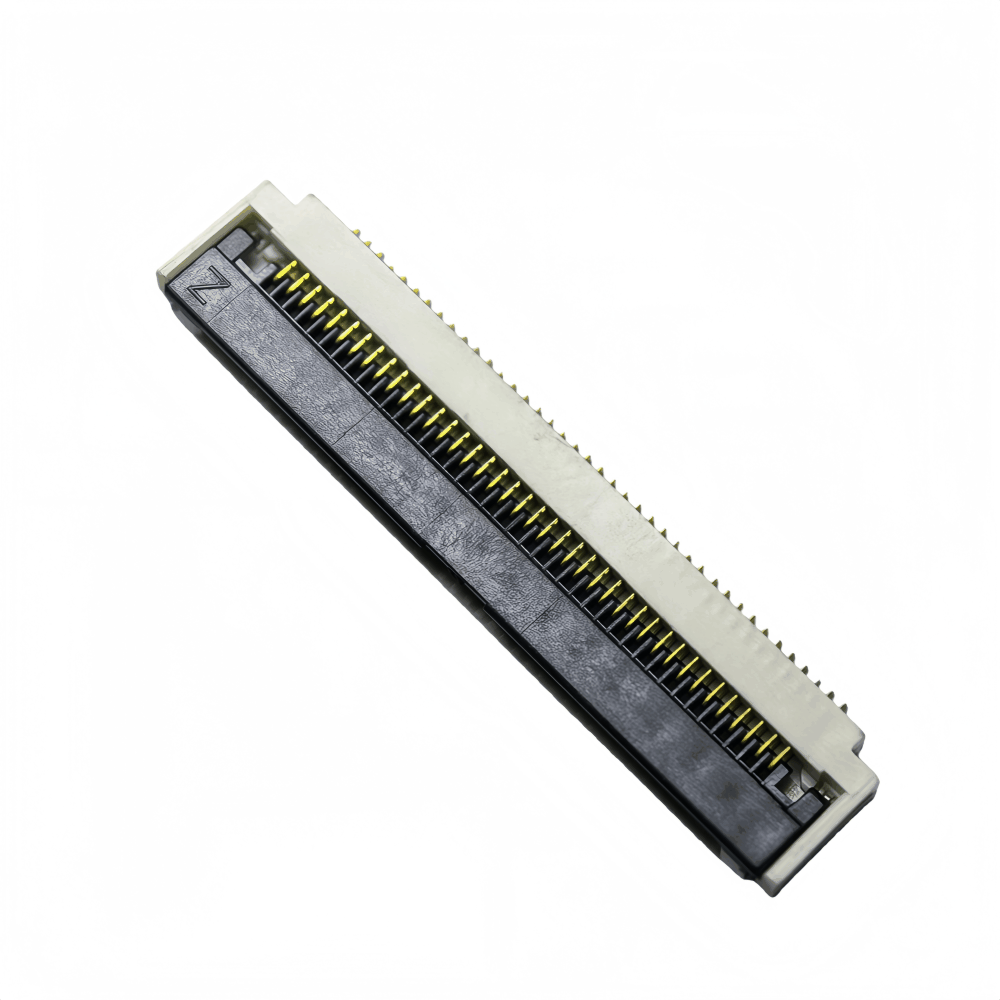

> 0.5mm间距 1.8mm前翻盖卧式贴片FPC/FFC连接器
本系列 FPC/FFC 连接器采用 0.5mm 间距、1.8mm 低高度和前翻盖式 ZIF 锁紧结构，安装方式为卧式 90° SMT，下接触。产品适配约 0.30mm 厚柔性排线，额定 50V/0.5A 每 Pin，接触电阻≤30mΩ，支持 4Pin～60Pin 的实际型号选择。LCP/PA9T UL94-V0 绝缘材料可用于 260℃回流焊，适合高密度、薄型化的显示、摄像头、智能终端和控制板连接。一切数据以图纸规格书为标准。
本系列 FPC/FFC 连接器采用 0.5mm 间距、1.8mm 低高度和前翻盖式 ZIF 锁紧结构，安装方式为卧式 90° SMT，下接触。
前翻盖便于排线插入和锁定；0.5mm 间距适合高密度布板；LCP/PA9T UL94-V0 材料支持 260℃回流焊；适配约 0.30mm 厚柔性排线。
适用于显示模组、摄像头模组、智能穿戴、薄型控制板和便携式设备。
先确认 Pin 数、接触方向、排线厚度和翻盖开启空间。当前系列标注 4Pin～60Pin，具体 Pin 数需按对应型号选择。
安装方式为卧式90° SMT；接触方向为下接触；额定 50V/0.5A 每Pin；接触电阻≤30mΩ；工作温度 -25～+85℃。
一切数据以图纸规格书为标准。
| 项目 | 规格 |
|---|---|
| 系列 | 0.5mm间距，4Pin～60Pin |
| 结构 | H1.8MM；前翻盖ZIF；下接触；卧式90° |
| 安装 | SMT贴片；适配约0.30mm排线 |
| 电气 | AC/DC 50V；0.5A每Pin；接触电阻≤30mΩ；绝缘电阻≥500MΩ |
| 材料 | LCP/PA9T UL94-V0；磷青铜端子，镀锡或镀金 |
| 焊接与环境 | 回流焊260℃/10秒；-25～+85℃；RoHS/REACH |
