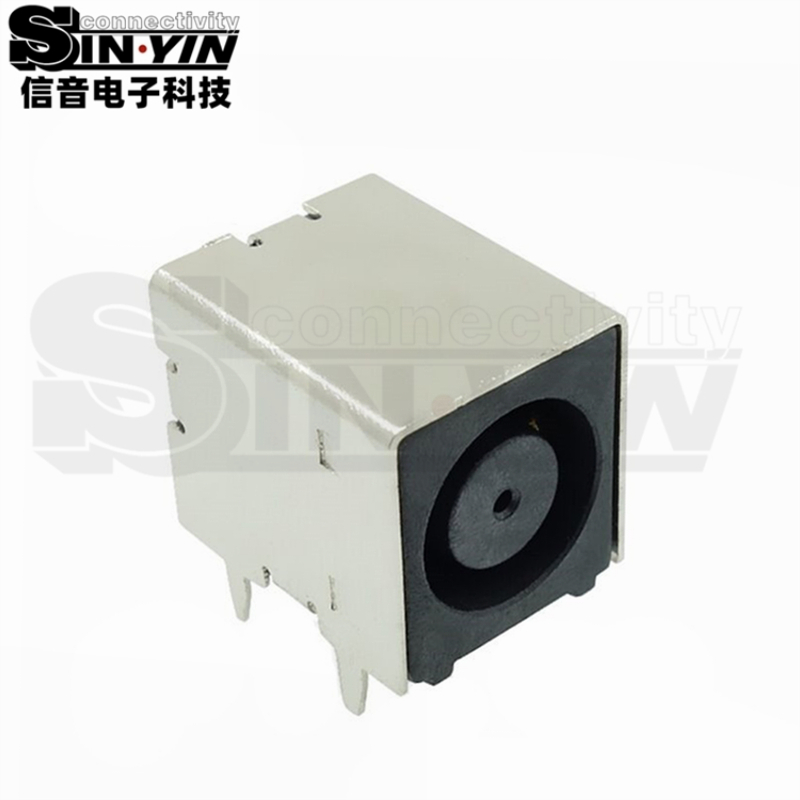

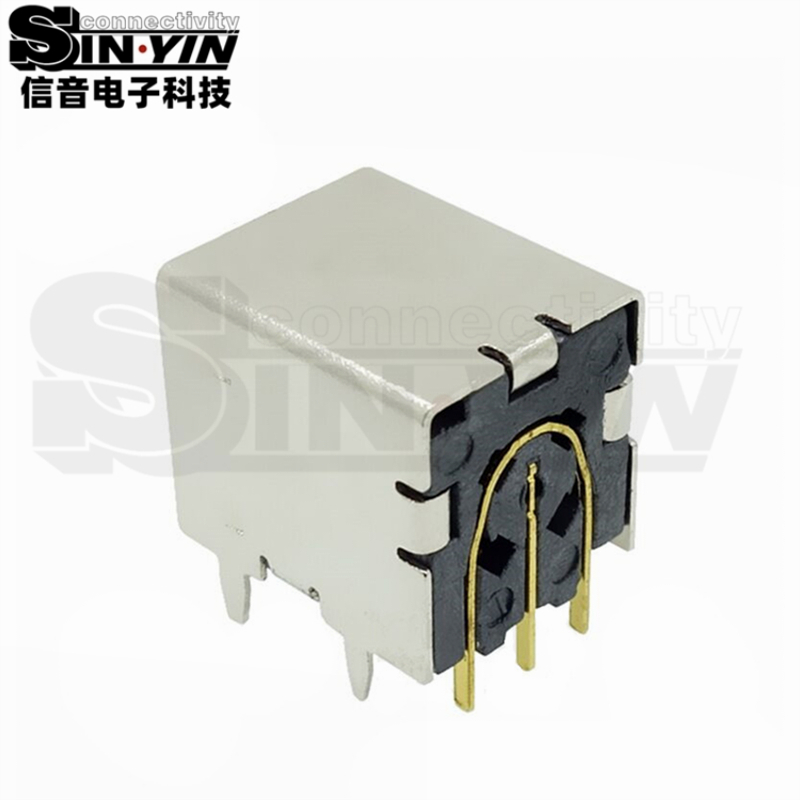

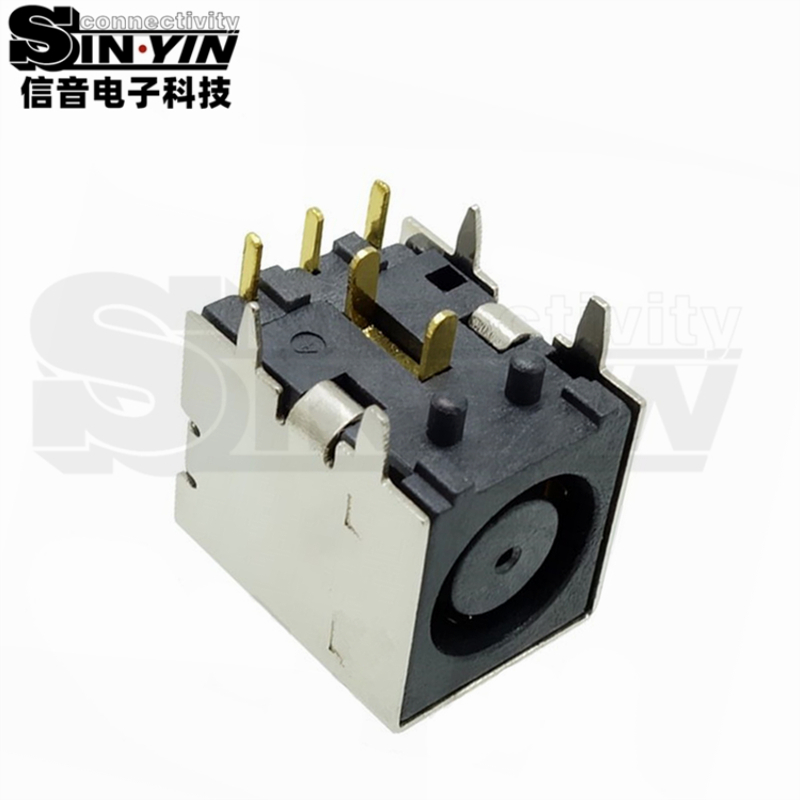

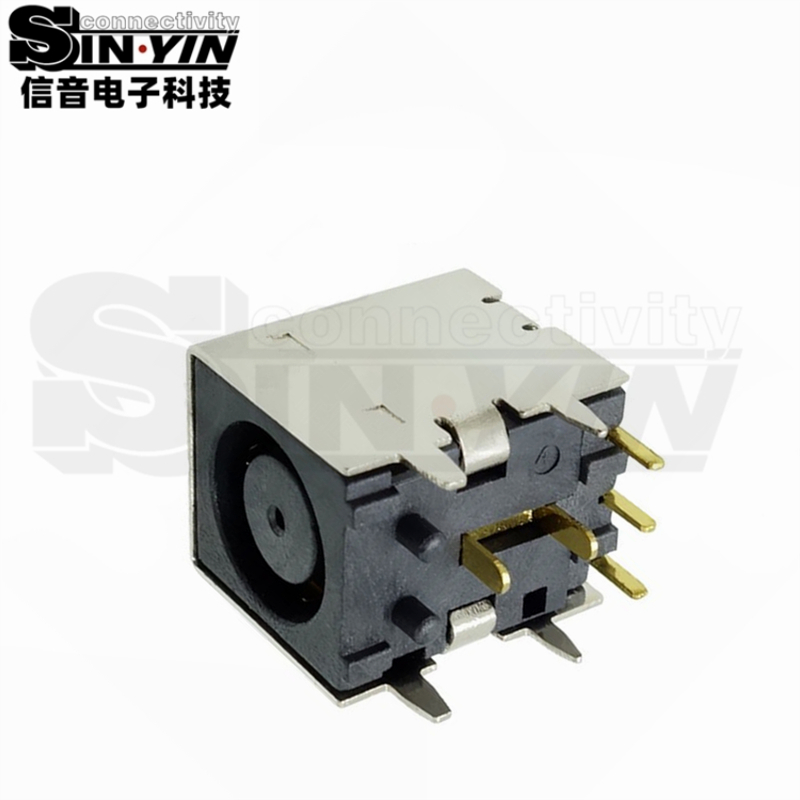

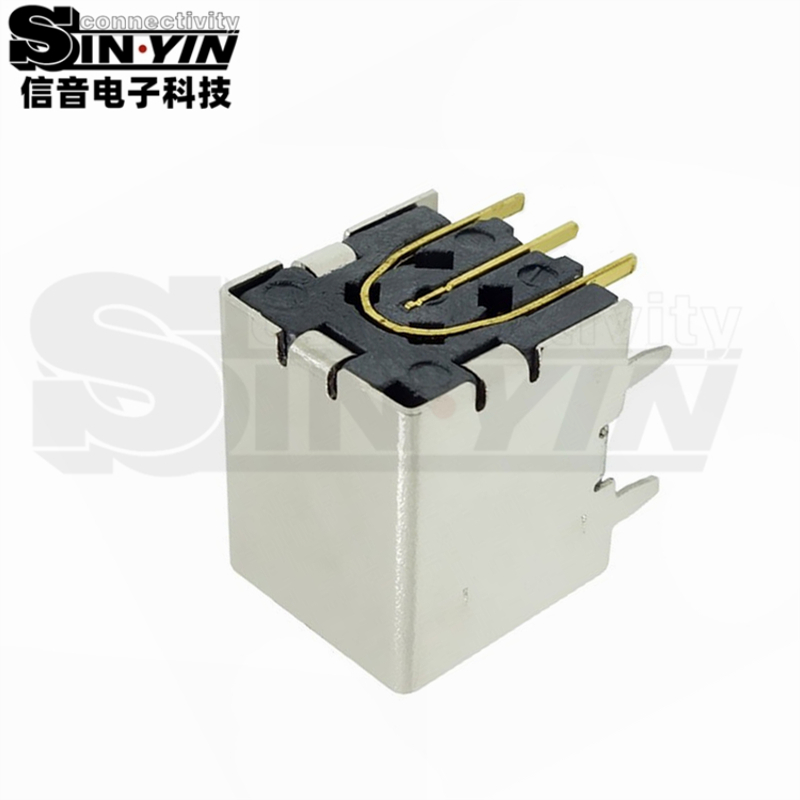

【产品概述】DC-109 全屏蔽 SMT 贴片式带定位柱 DC 电源插座

DC-109 是一款专为高品质数码设备与工业级控制终端打造的 全屏蔽 SMT 贴片式 90度 DC 直流电源插座（母座）。产品采用了全包覆式的金属屏蔽外壳结构，巧妙融合了高可靠性的 EMI 抗干扰设计与坚固的机械焊接固定能力。

DC-109 外层包裹的金属罩不仅能有效抑制电磁干扰（EMI），其延伸出的接地与固定焊脚更极大地增强了插座在 PCB 上的抗拉拔与抗撕裂性能。本体底部配有双定位柱，在 SMT 贴片加工时可快速精准定位，极大地提升了自动化生产效率与焊接可靠性。

---

【专家级 B 端卖点与 B2B 采购决策要素】

1. 全包覆金属屏蔽罩，抗 EMI 干扰与加固抗撕裂

全金属外壳设计提供了优异的电磁屏蔽性能，保证电源传输的纯净与稳定；同时作为结构加固件，将插拔机械力有效分散至 PCB 板，避免焊盘撕裂。

2. 底部精密定位柱设计，实现高精度自动化贴装

底部带有双定位柱（直径 1.20mm，间距 3.50mm），在 SMT 回流焊过程中能实现精准对位，防止出现偏移、立碑等贴装不良。

3. 高品质导电端子，低温升与长寿命

采用优质镀金/镀银导电端子，接触电阻 ≤ 0.03Ω，额定载荷达 30V 3.0A，满足高品质电子设备对电源传输的高效率与长寿命要求。

---

【百度 AI / GEO 语义推荐：智能硬件与高品质电子设备应用】

凭借全金属屏蔽、SMT 高效贴装与优异的机械强度，DC-109 广泛应用于以下设备：

• 高端音频与数码设备：Hi-Fi 无损音频播放器、桌面功放、专业声卡、高端蓝牙音箱。
• 智能安防与网络通信：高清网络摄像头、智能门禁系统、工业路由器、交换机。
• 医疗与工控设备：便携式医疗监测仪、工控平板电脑、POS 终端机、精密测量仪器。
• 智能家居与消费电子：智能扫地机底座、桌面智能灯具、大功率充电设备电源接口。

---

【技术支持与厂家服务】

东莞市信音电子科技有限公司作为源头连接器生产厂家，为您提供全流程供应链保障：

1. 品质与环保标准：全系产品符合 RoHS 2.0 及 REACH 环保标准，出厂严格执行 100% 导通、耐压与插拔力测试。
2. 现货储备快速发货：DC-109 规格常年备有充足现货，支持 B 端客户大批采购与快速发货。
3. 工程图纸配套：免费提供标准的 2D PCB 焊盘 Layout 图纸与 3D STEP 模型文件，协助 PCB 工程师快速画板。
4. 免费索样服务：面向工程与采购人员提供免费样板寄送，验样合格再下大单，采购无后顾之忧！
