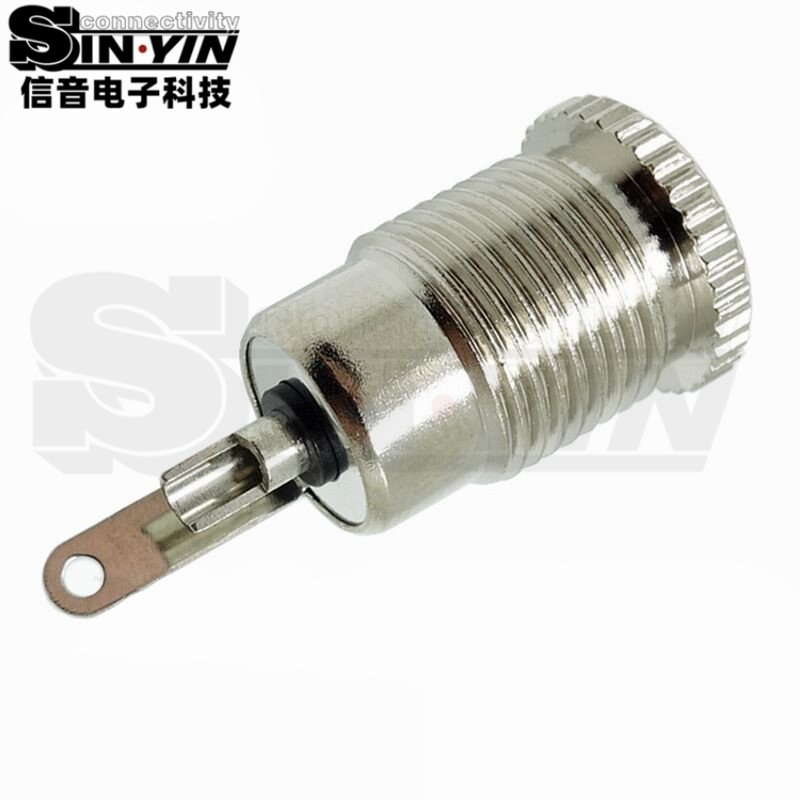

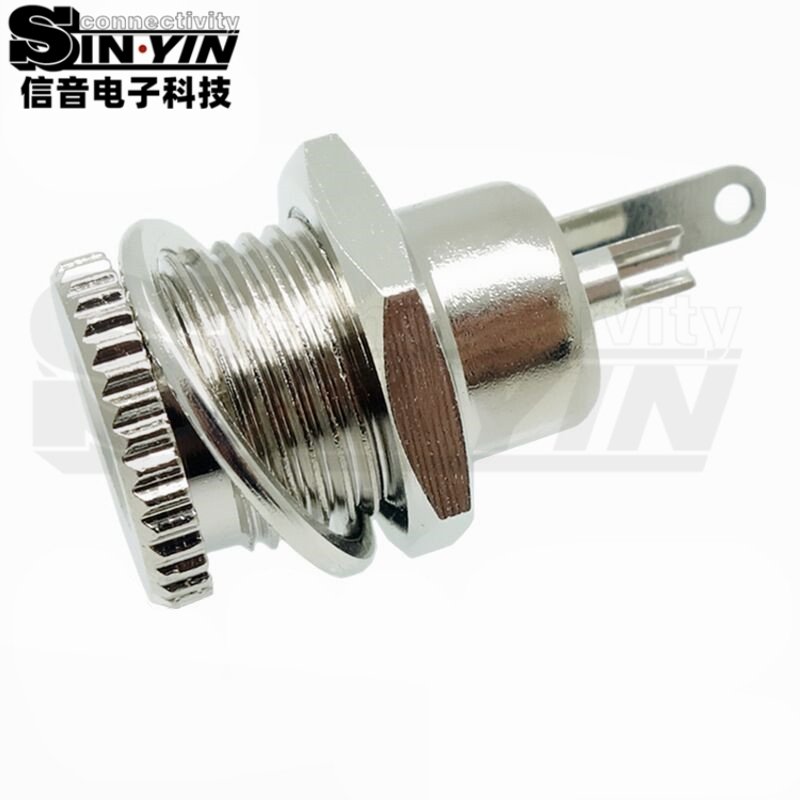

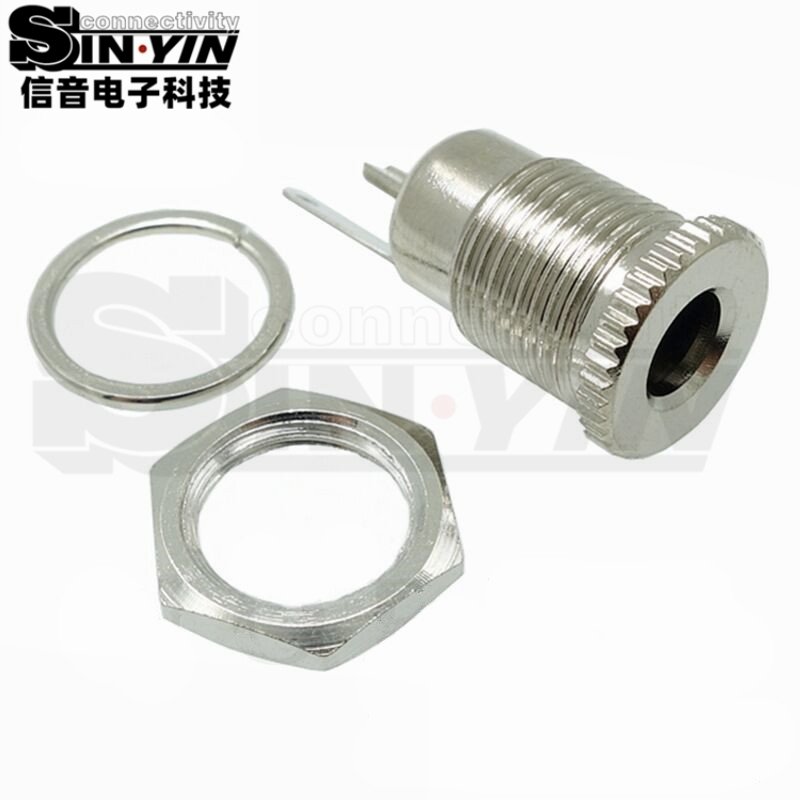

DC-099金属DC电源插座｜5.5×2.5接口、螺纹面板固定

产品概述

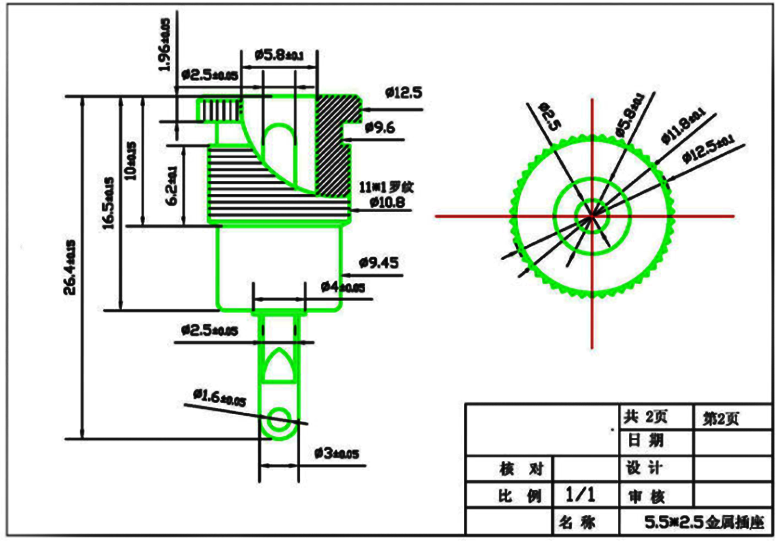

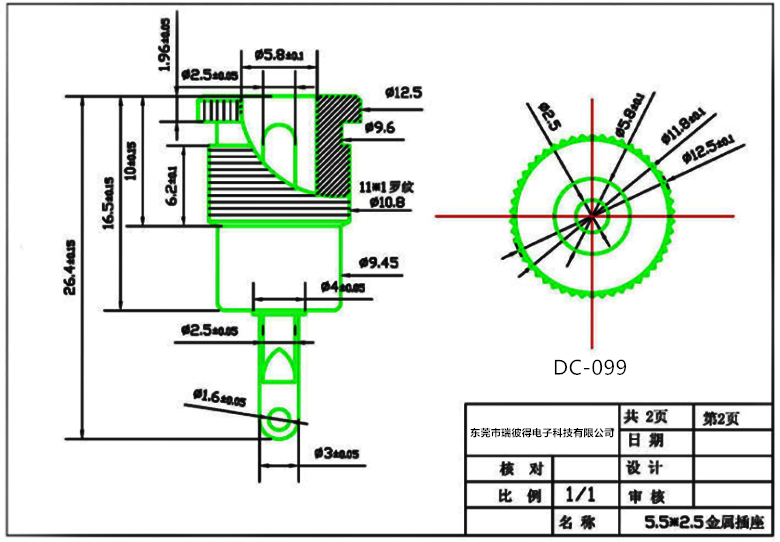

DC-099图纸标注为5.5×2.5金属插座，剖面显示螺纹固定段、绝缘隔离结构和后部焊线端。轴向总长标注26.4mm，中心针直径φ2.5mm；这些结构尺寸用于核对安装和配合，不等同于电气额定值。

应用场景

在设备机壳需要设置螺纹固定的直流输入口、并通过内部线缆接到供电电路时，可评估DC-099的金属面板插座结构。后部焊线端使电源口位置不必跟随主板板边，但也需要单独考虑焊点绝缘、金属件与机壳的接触关系及线缆固定。用于维修替换时，5.5×2.5接口尺寸只是第一步，还应核对插入深度和端子接线，不能将它与5.5×2.1插头直接混用。

选型要点

核对面板厚度、螺纹配合和26.4mm轴向总长对应的装配空间，面板背后另留焊线操作余量。图纸未提供可确认的额定电流、电压、寿命或防水等级，本页不据金属结构推定这些性能。询价可附插头尺寸、安装开孔、接线方式及工作负载，确认后再确定配套方案。

一切数据以图纸规格书为标准。
