DC-068长端子电源插座｜13×12mm前框、后部连接布局

DC-068后伸长端子电源口，13.0×12.0mm前框布局

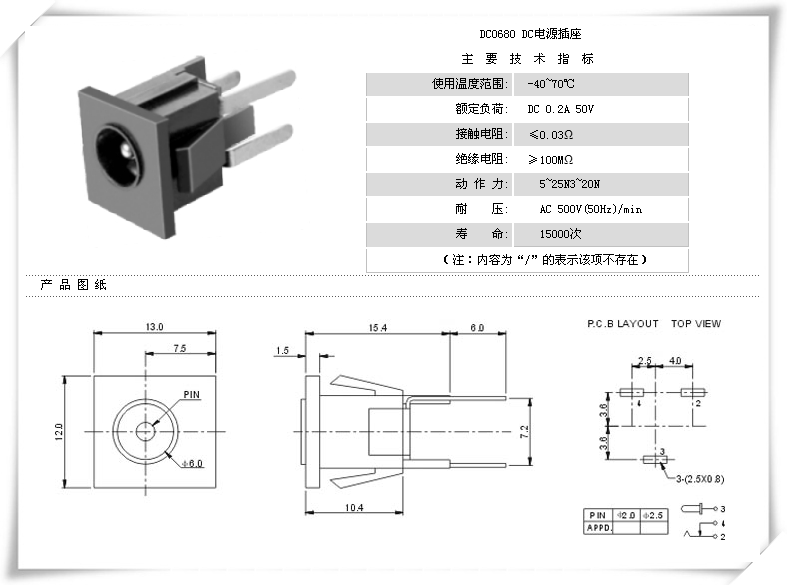

DC-068为方形前框与后伸长端子结构，图纸前部尺寸13.0×12.0mm，侧视图分别列出15.4mm及端子末段6.0mm长度。设计时需同时考虑面板后侧空间和端子末端连接位置。

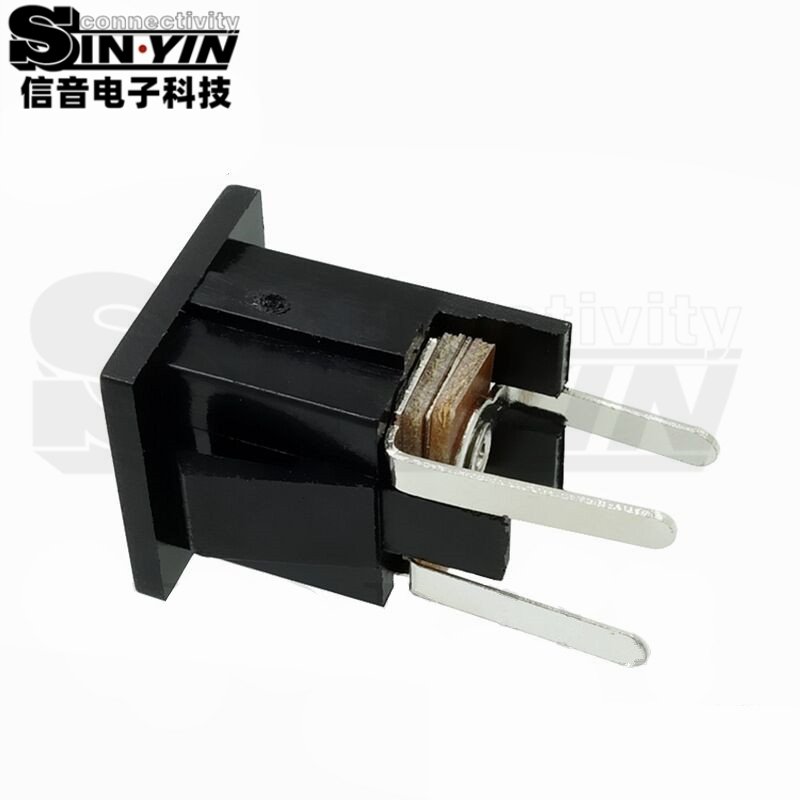

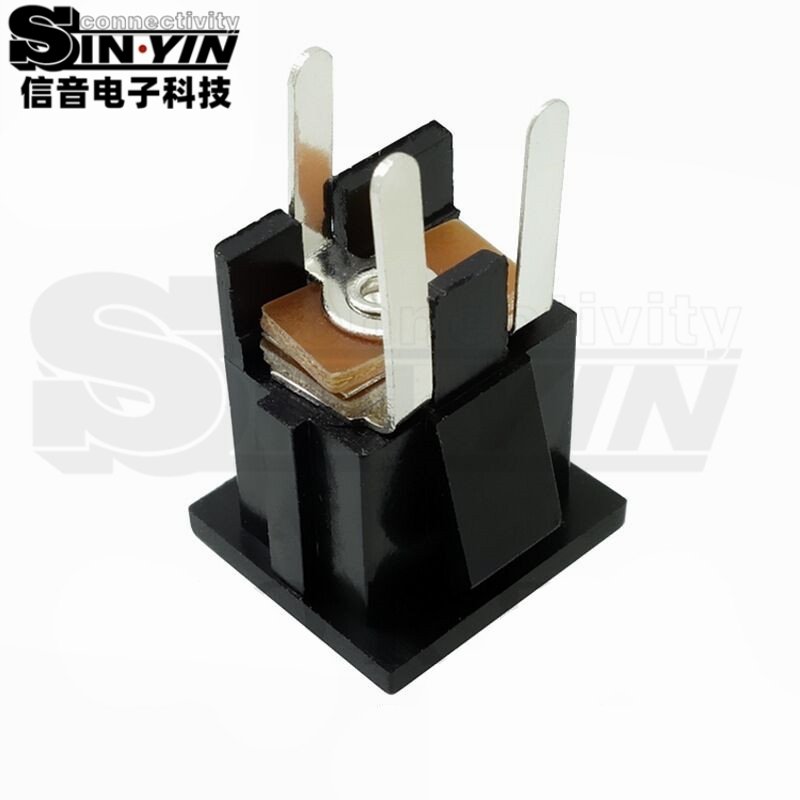

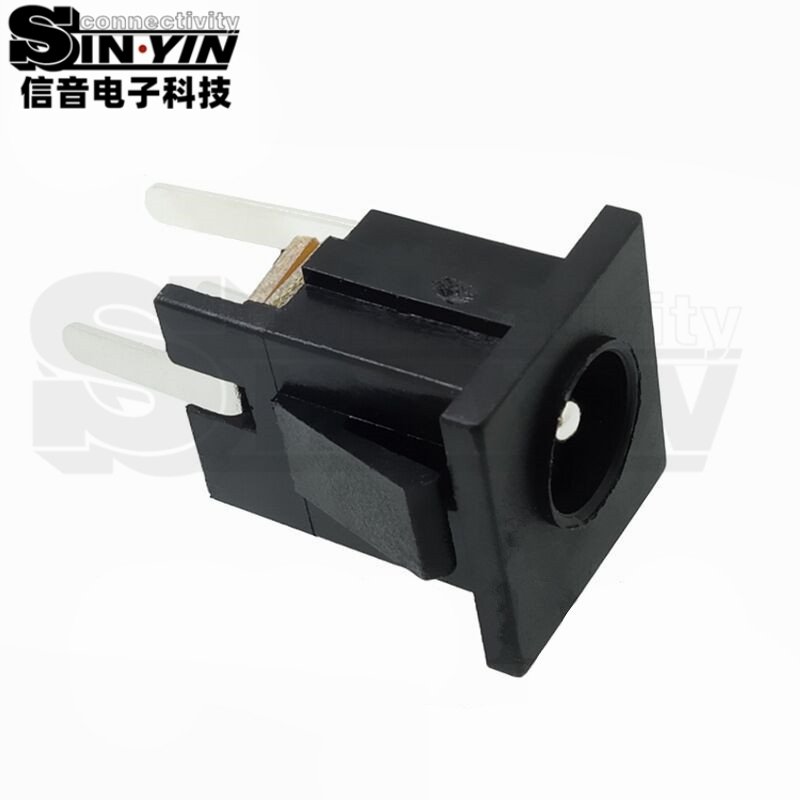

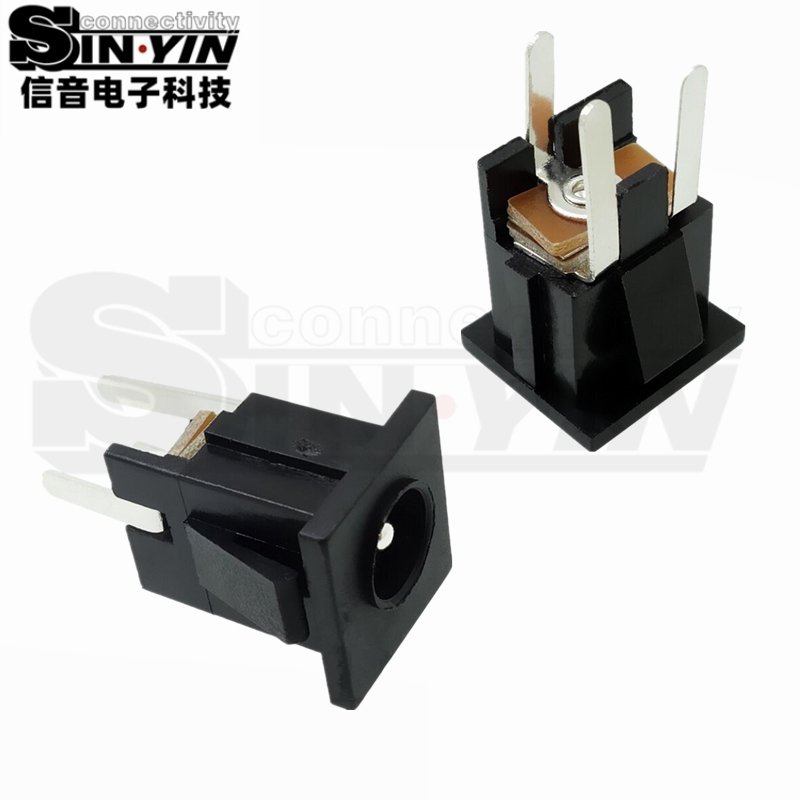

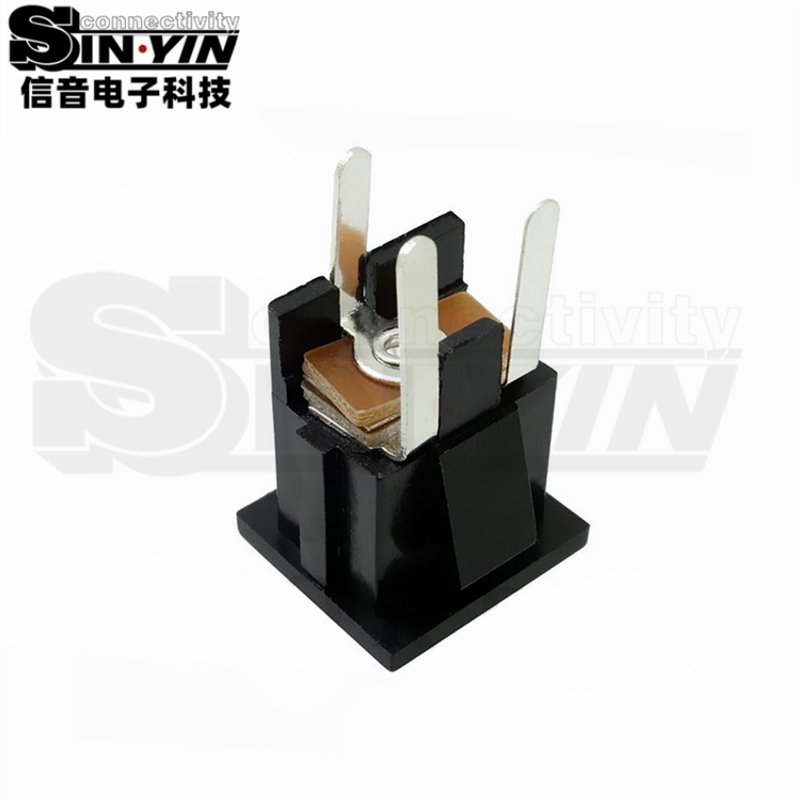

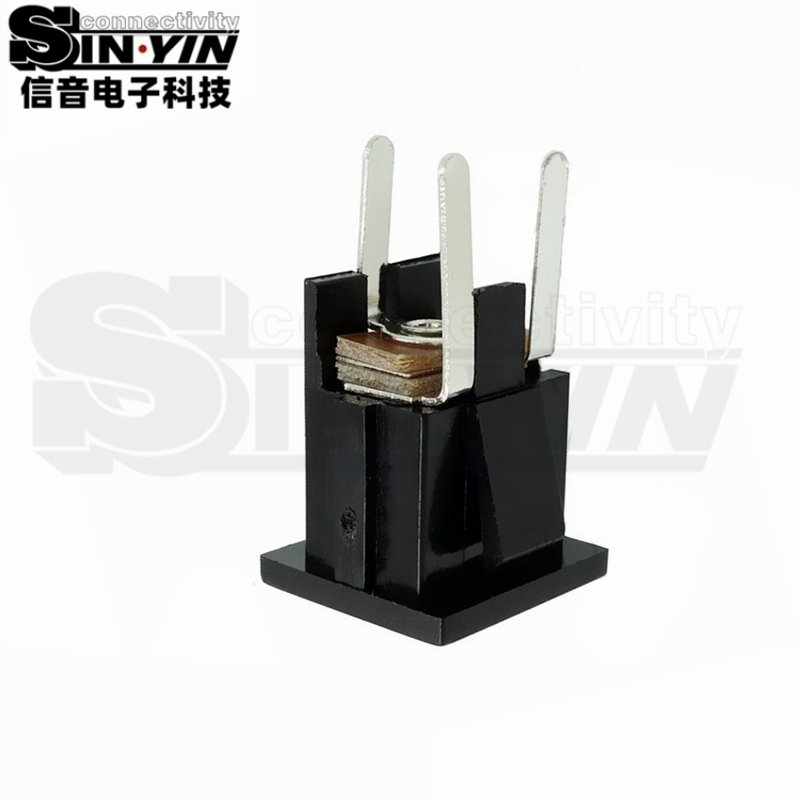

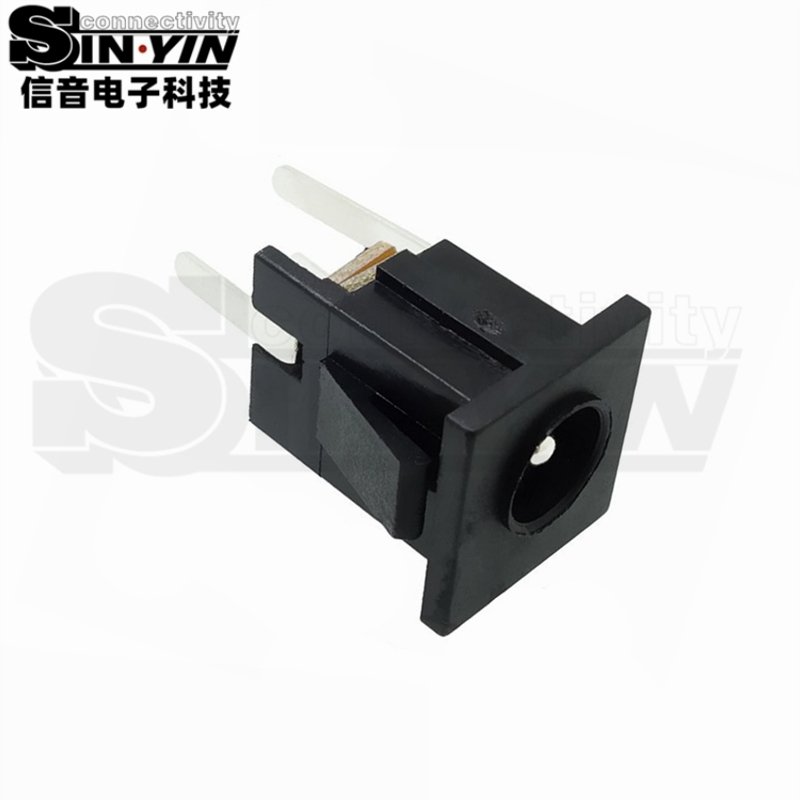

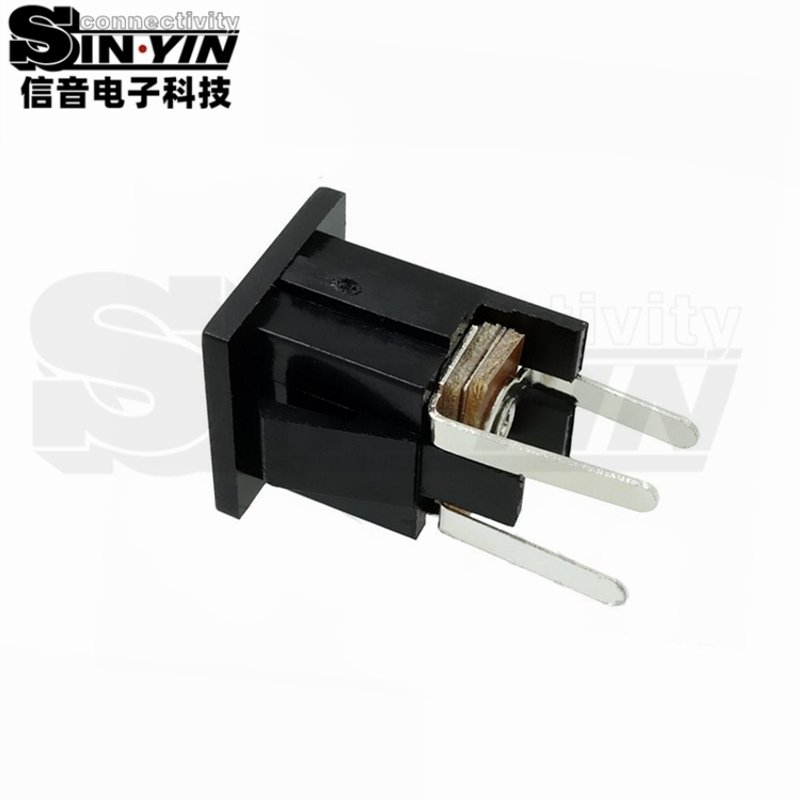

DC-068实拍可见方形前框及三片后伸长端子，图纸前部宽13.0mm、高12.0mm。侧视图将本体轮廓、端子过渡与末段长度分别标注，估算整机占用空间时应计入后端连接区，而不只取塑壳长度。

在电源口固定于设备开口、内部连接位置位于其后方的装配方案中，可将本款作为长端子接口候选。设计人员可围绕端子末端协调内部连接板或线缆位置，同时预留焊接工具与检验空间。

当端子附近存在金属机壳、螺钉或屏蔽件时，需对整段端子及焊点做绝缘和干涉检查。端子较长不代表可以任意弯折，也不表示允许直接承受线缆拉力；固定支承应由整机结构设计提供。

明确φ2.0mm或φ2.5mm中心针版本，检查配套插头和三端子的接触定义。图纸给出的PCB顶视图必须结合端子方向使用，不能套用向下出脚插座封装。实际负载按50V DC/0.2A额定值核对，面板保持方式和允许装配公差另行确认。

一切数据以图纸规格书为标准。
