DC-062方形前框电源插座｜11.4mm宽、中心针多规格

DC-062方形前框插座，11.4mm宽与中心针多规格选型

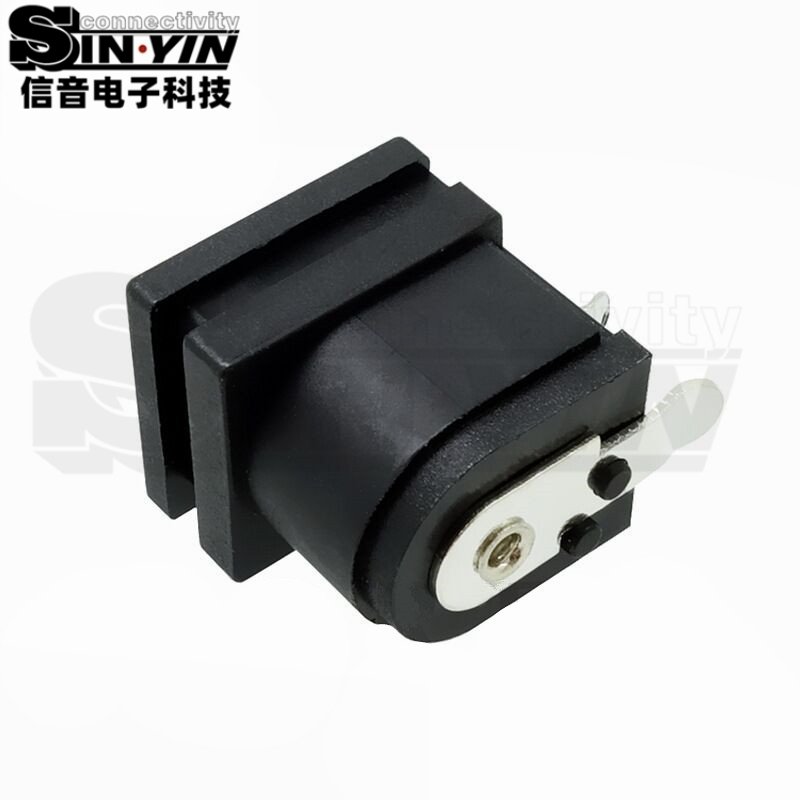

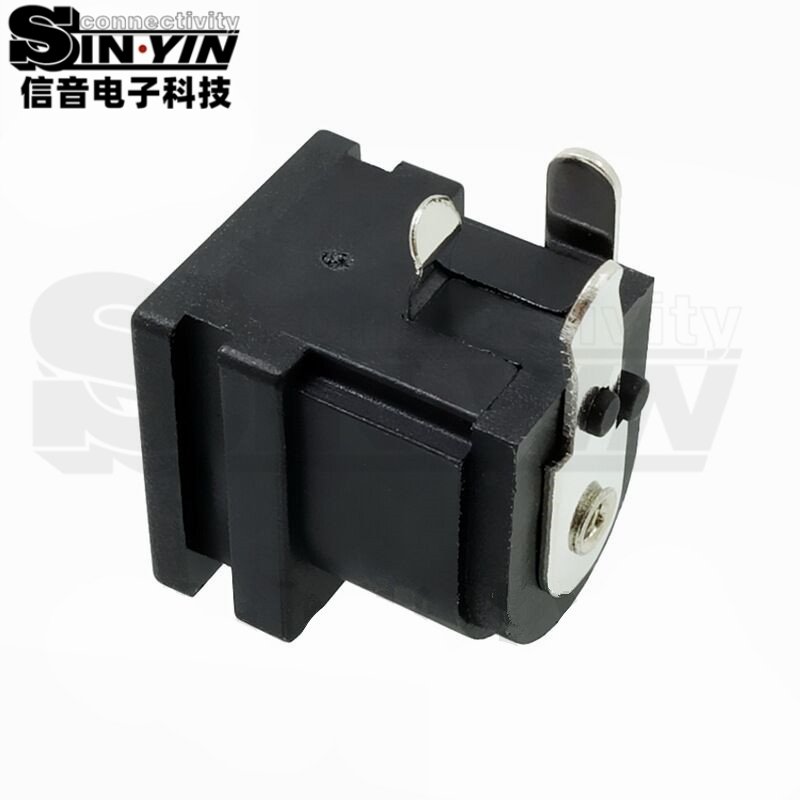

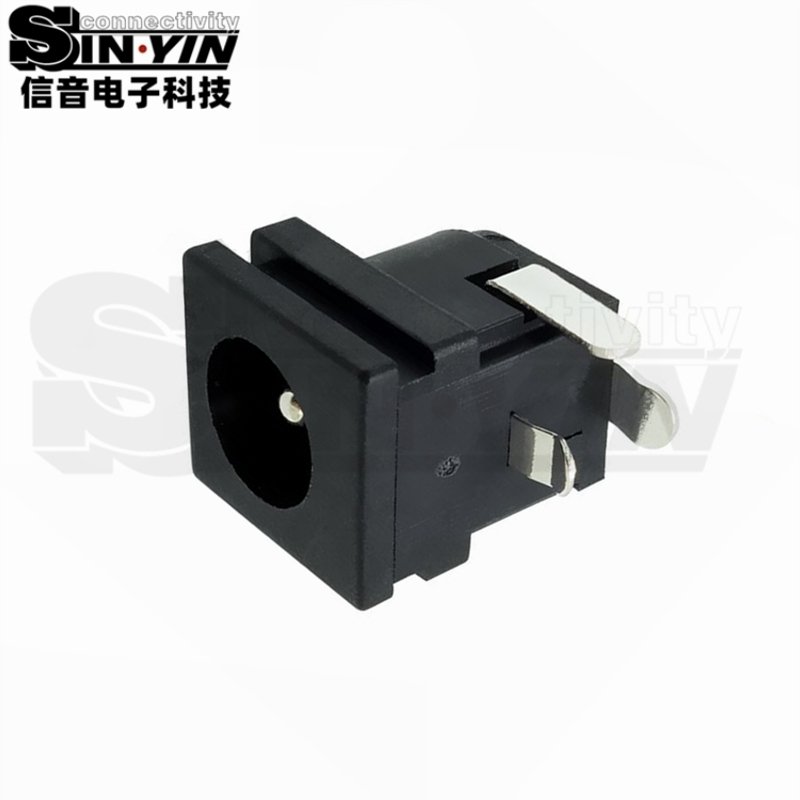

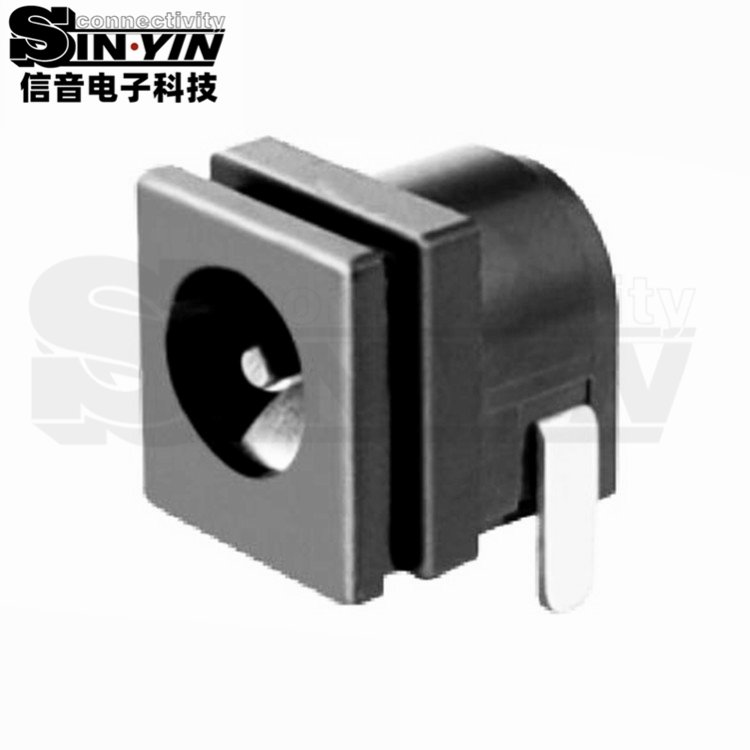

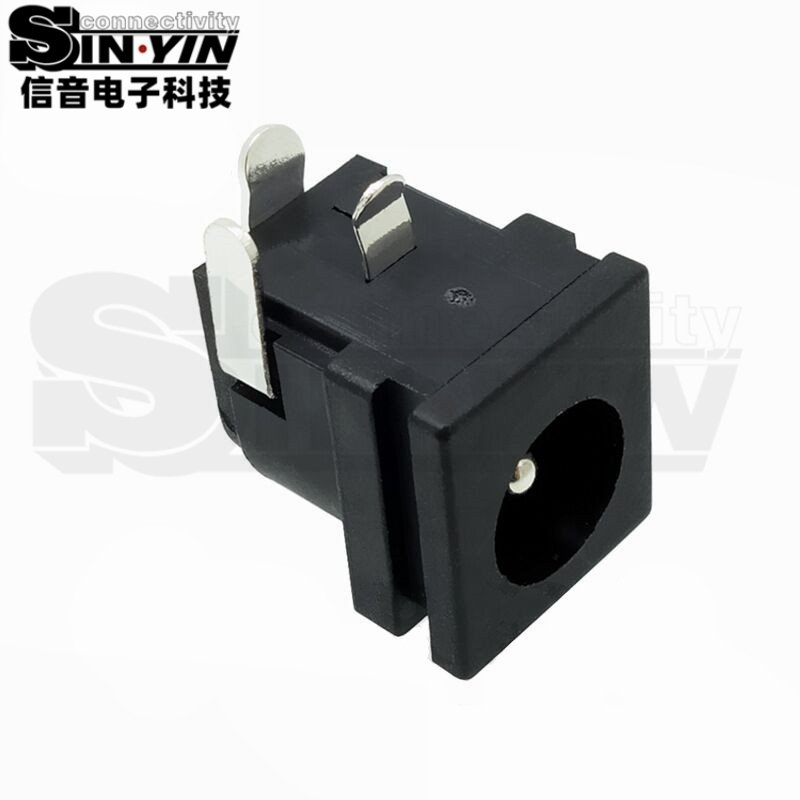

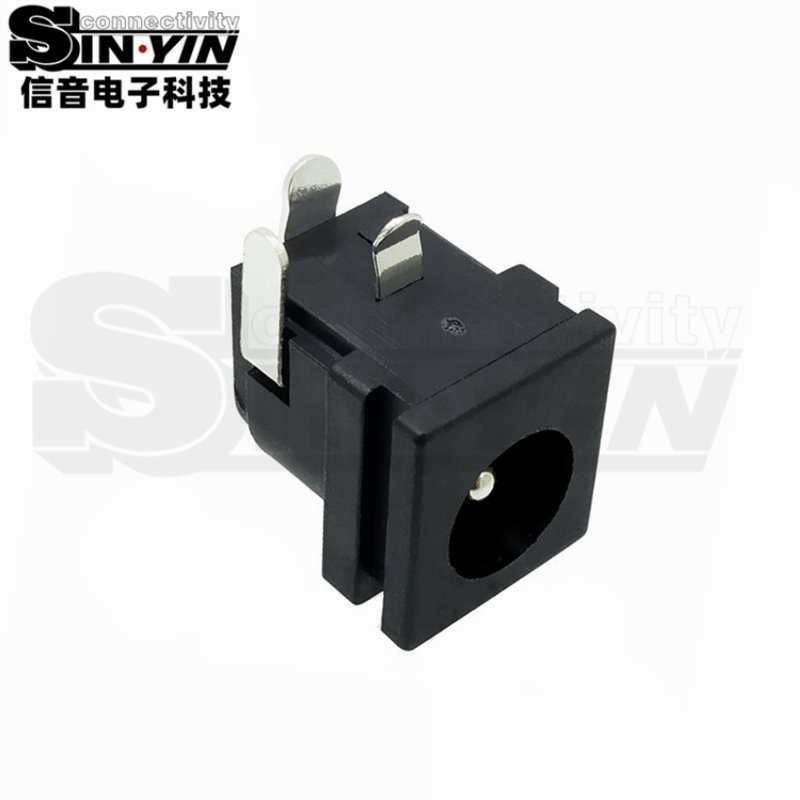

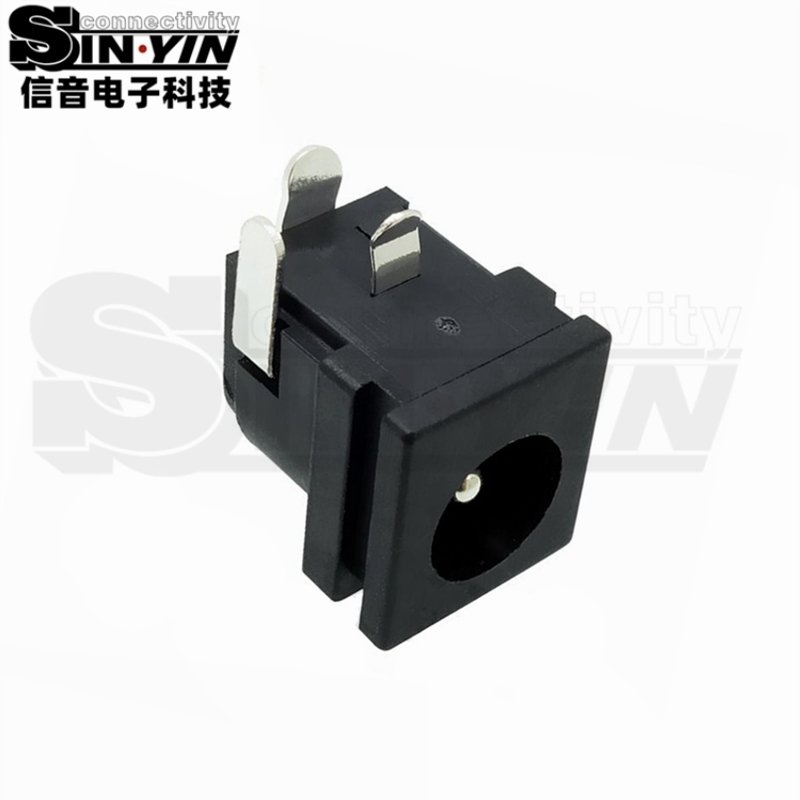

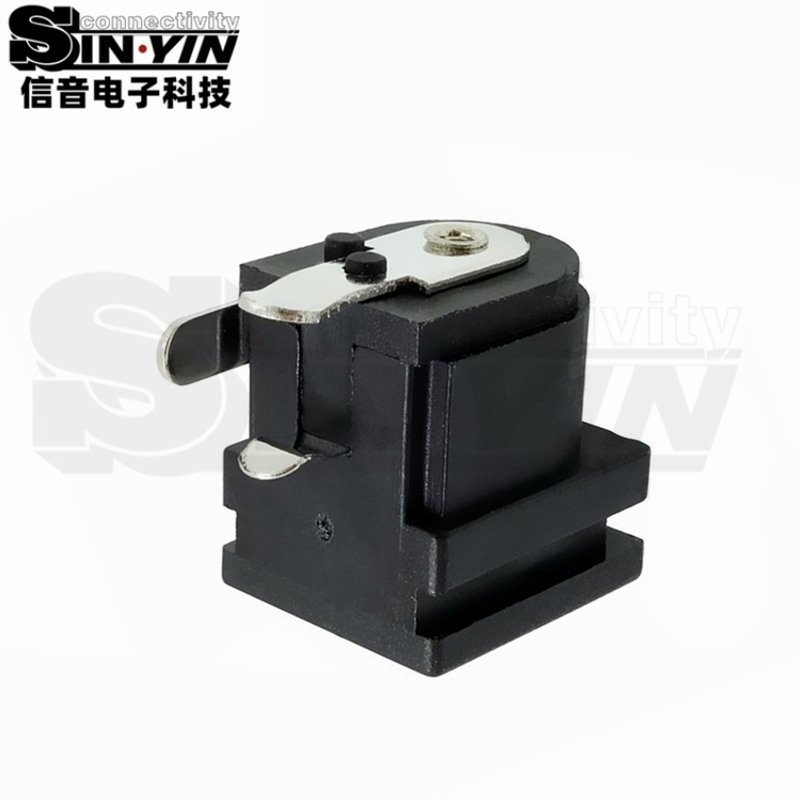

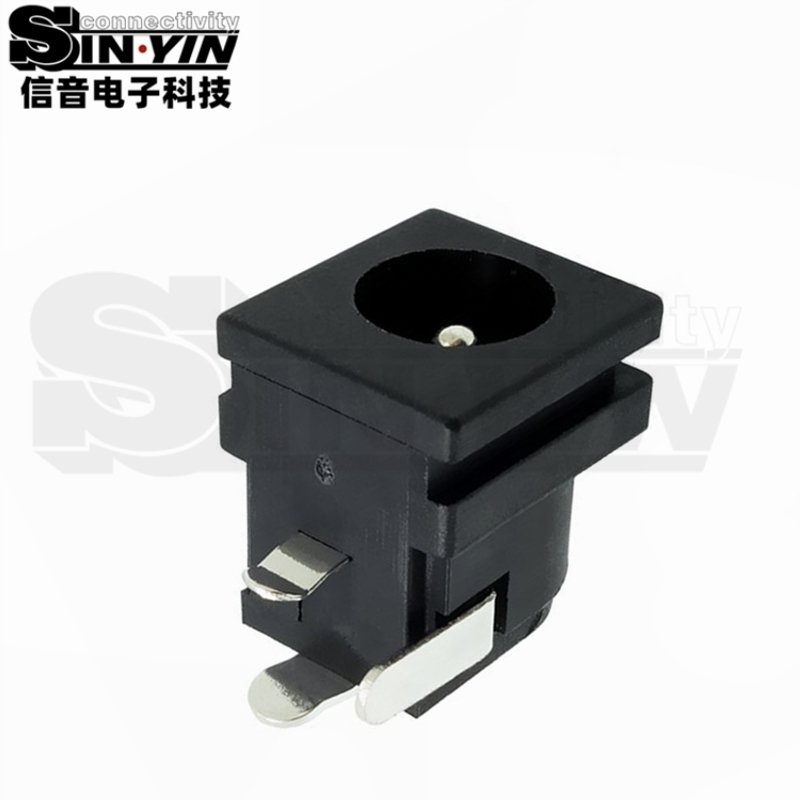

DC-062实拍可见方形前框、前框后方间隙及向下插件端子，图纸前部宽11.4mm、高12.3mm。中心针有φ2.0mm、φ2.5mm和φ3.0mm选项，需要按插头版本核对，而非默认互相兼容。

DC-062采用方形前框及向下伸出的插件端子，图纸标注前部宽11.4mm、高12.3mm，主体长度14.4mm。前框后方的间隙可用于装配轮廓核对，但不能仅凭间隙就认定具备免螺钉卡扣保持力。

对于电源插口需要同时与设备面板和PCB对位的控制单元，可把本款作为接口布局候选。应从前框位置确定机壳开口，再结合主板固定高度校核端子是否落在对应长槽中，避免通过弯折端子补偿结构错位。

在同一设备平台需要配不同电源插头版本时，中心针选项应分别形成清晰的物料规格。针径不同意味着配套插头不同，不宜用相同本体外形作为共用插头或直接替代的依据。

明确选用φ2.0mm、φ2.5mm或φ3.0mm中心针，再核对插头外径、有效插入长度和端子定义。面板固定方式需根据实际机壳与供货资料确认；工作条件按50V DC/0.2A额定负荷审查，不将较大针径解释为更大额定电流。

一切数据以图纸规格书为标准。
