DC-057小型贴片DC插座｜φ0.6mm中心针、3.3mm高度

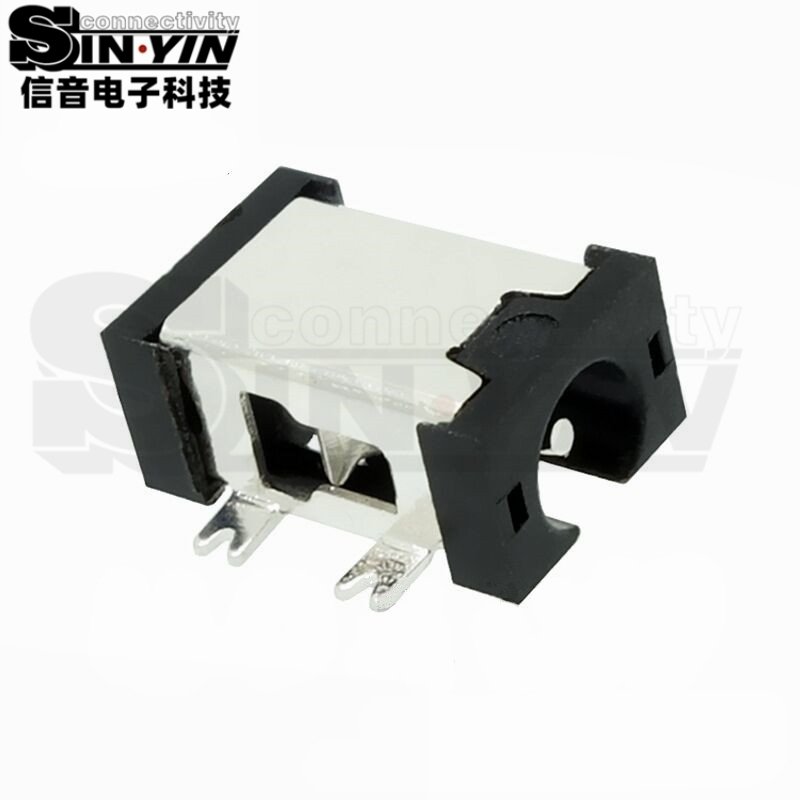

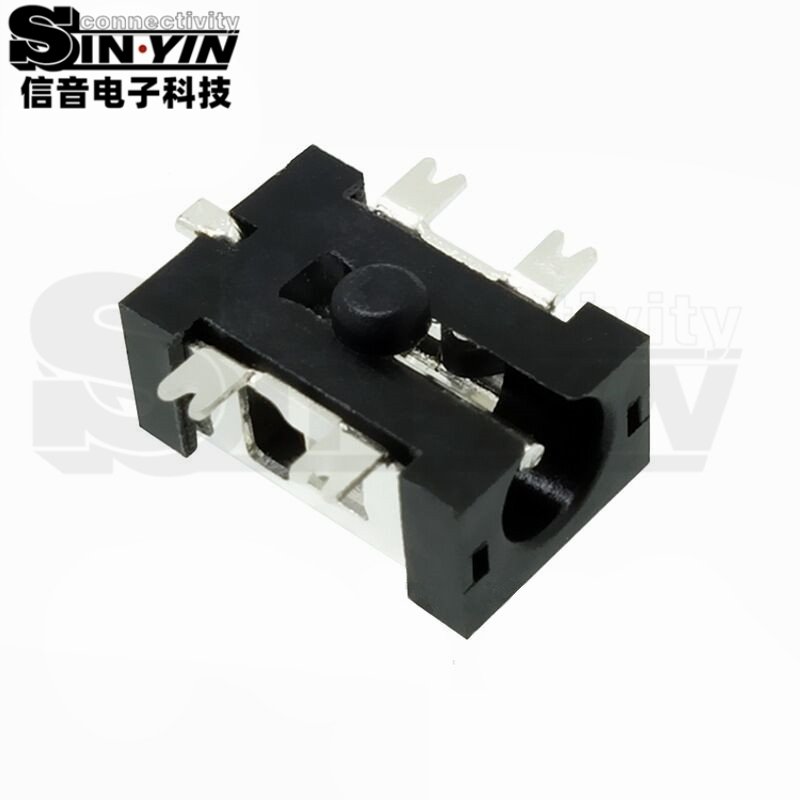

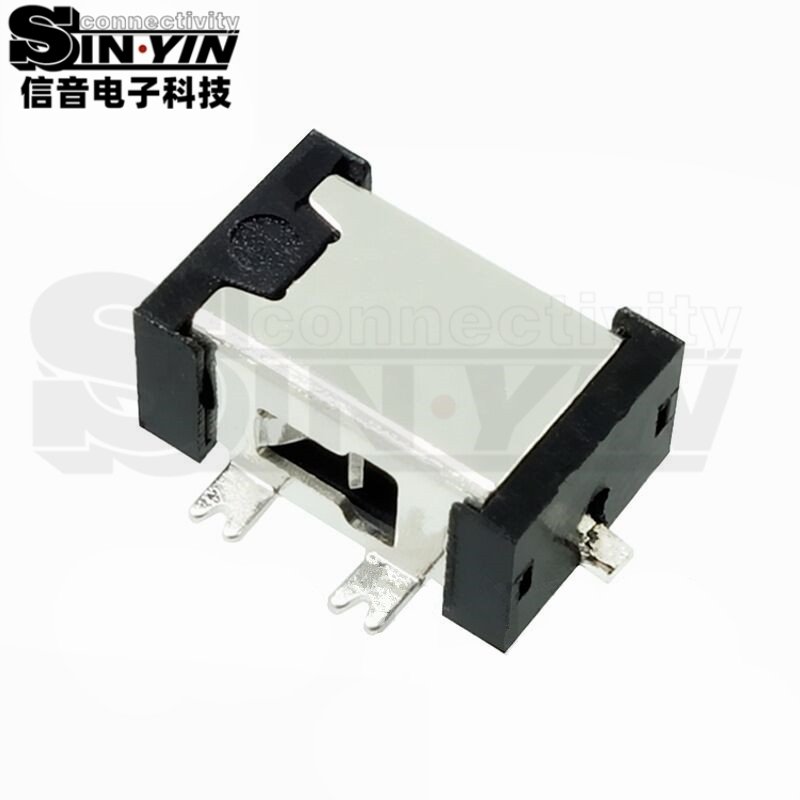

金属外壳、贴片焊脚与定位孔，面向低高度板载电源口布局

DC-057为带金属外壳的贴片DC电源插座，图纸标注φ0.6mm中心针、3.3mm高度和8.7mm侧视长度。适合评估高度受限的板载电源口，焊盘、定位孔和插头外形应共同核对。

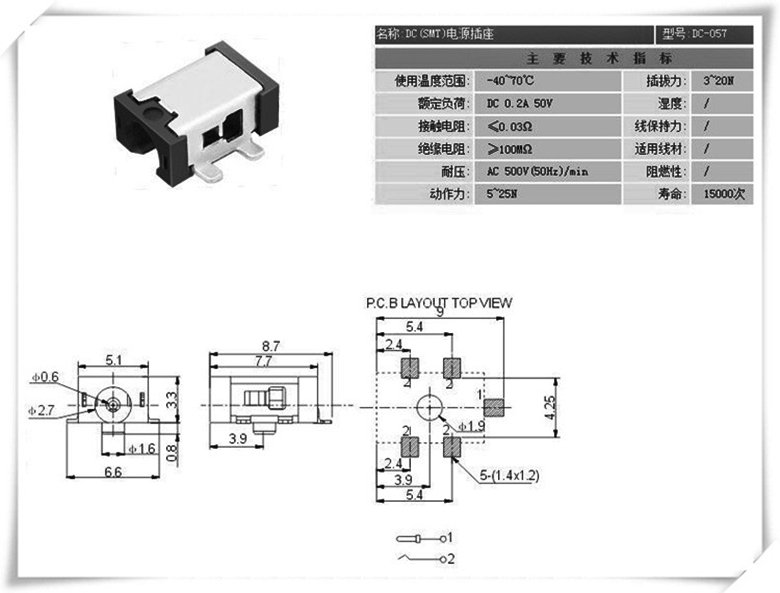

DC-057采用金属外壳和贴片焊脚，图纸标注本体前部宽5.1mm、高3.3mm，端子展开宽度6.6mm，侧视长度8.7mm。φ1.9mm定位孔及各焊盘位置需要与实际PCB同时核对。

对内部高度受限的小型控制板，可将DC-057列为贴片电源口候选。3.3mm高度有助于初步检查壳体空间，但整机还应计入PCB厚度、装配公差与插头护套尺寸。焊盘区域应预留装配和检查空间，金属外壳的存在不代表已具备屏蔽或接地性能，连接方式需按实际电路确认。供电负载按DC 50V、0.2A及具体工况核对。

先核对φ0.6mm中心针、φ2.7mm入口与配套插头，再检查五处焊盘及定位孔位置。贴片安装不等于已确认任何回流焊温度曲线，工艺温度和时间按对应规格书确认；更换同类插座时不能只凭3.3mm高度判断封装兼容。

一切数据以图纸规格书为标准。
