DC-049 PCB插件式DC电源插座｜φ1.65mm中心针、双定位柱

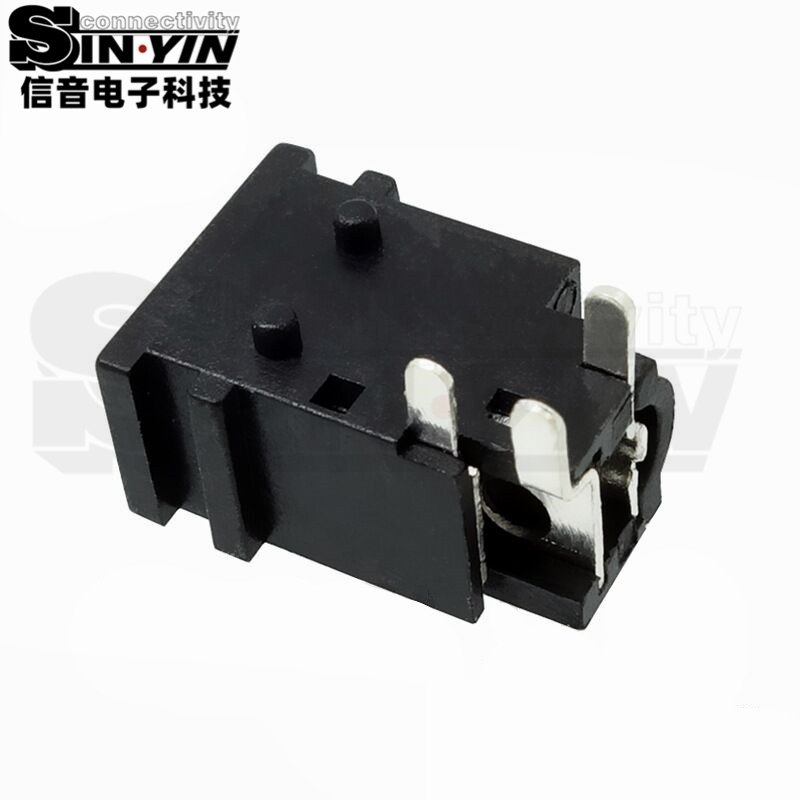

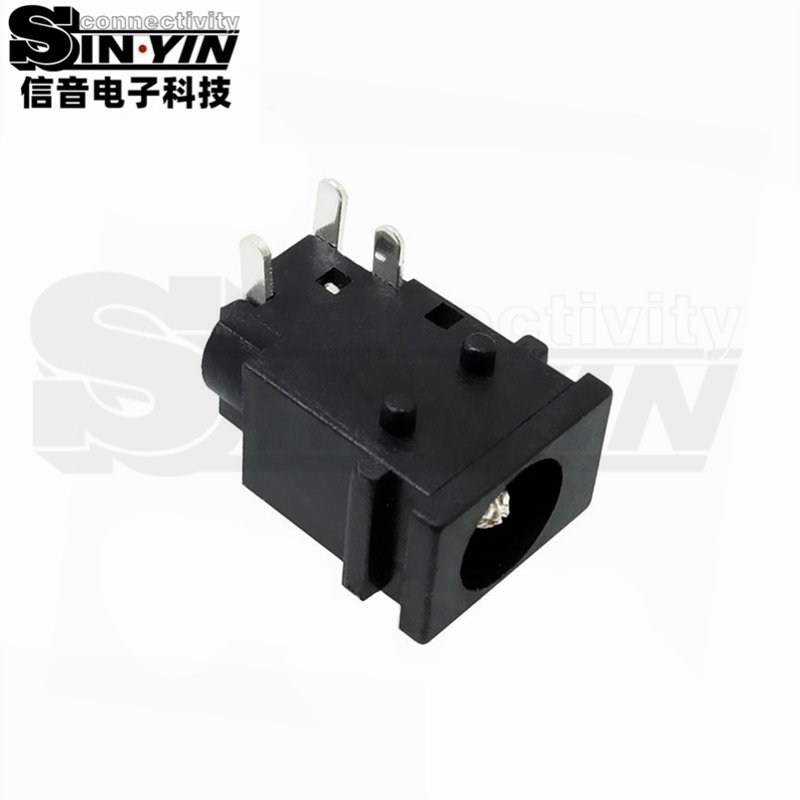

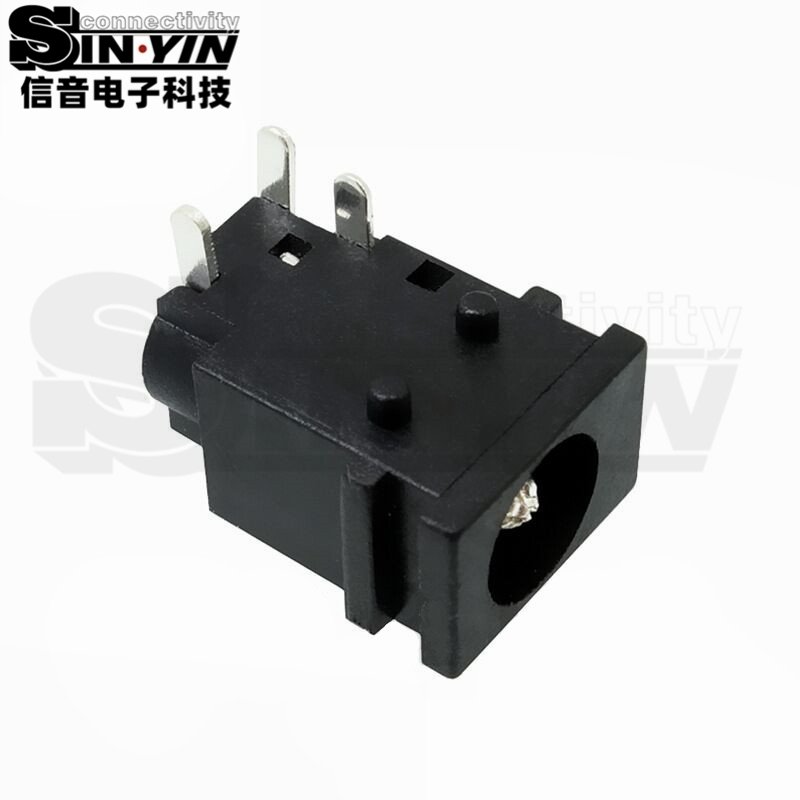

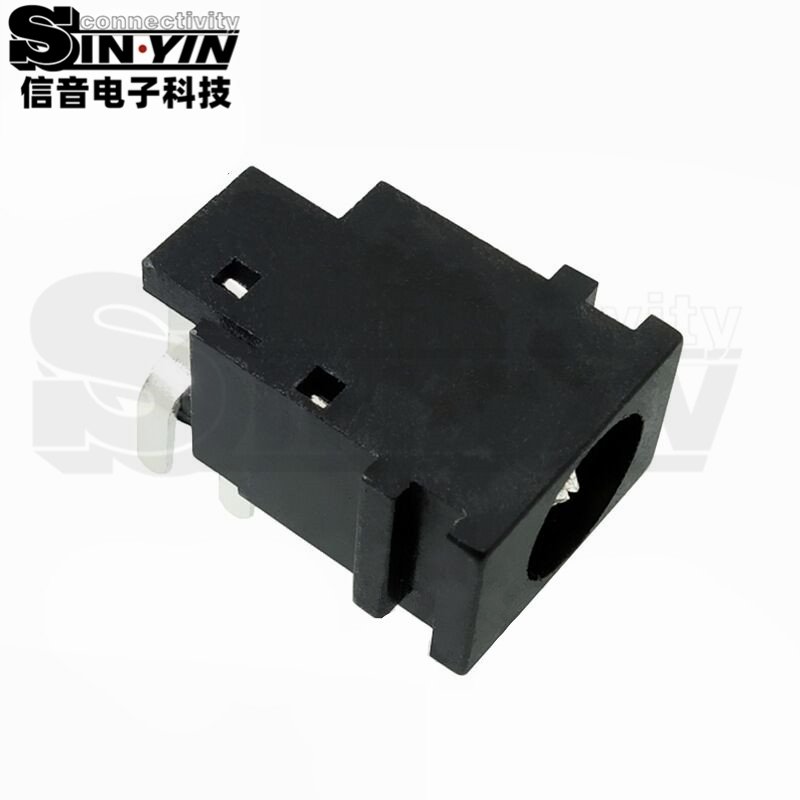

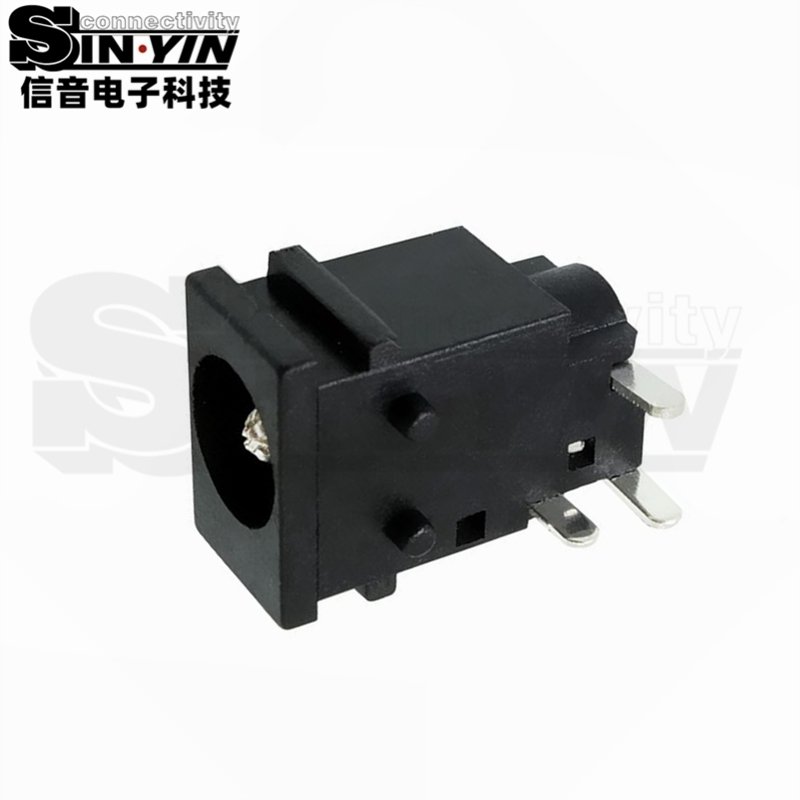

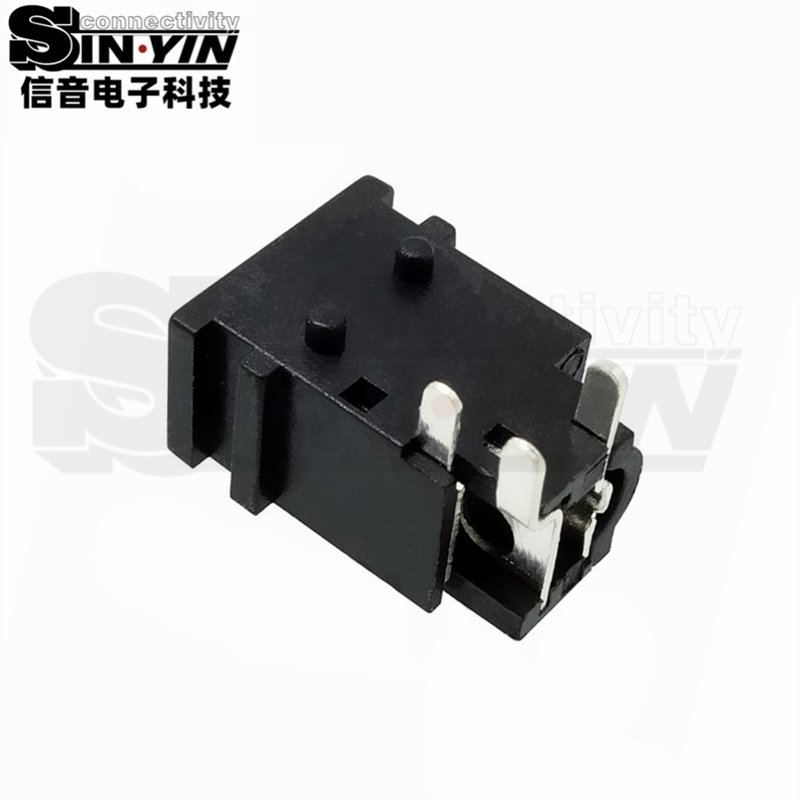

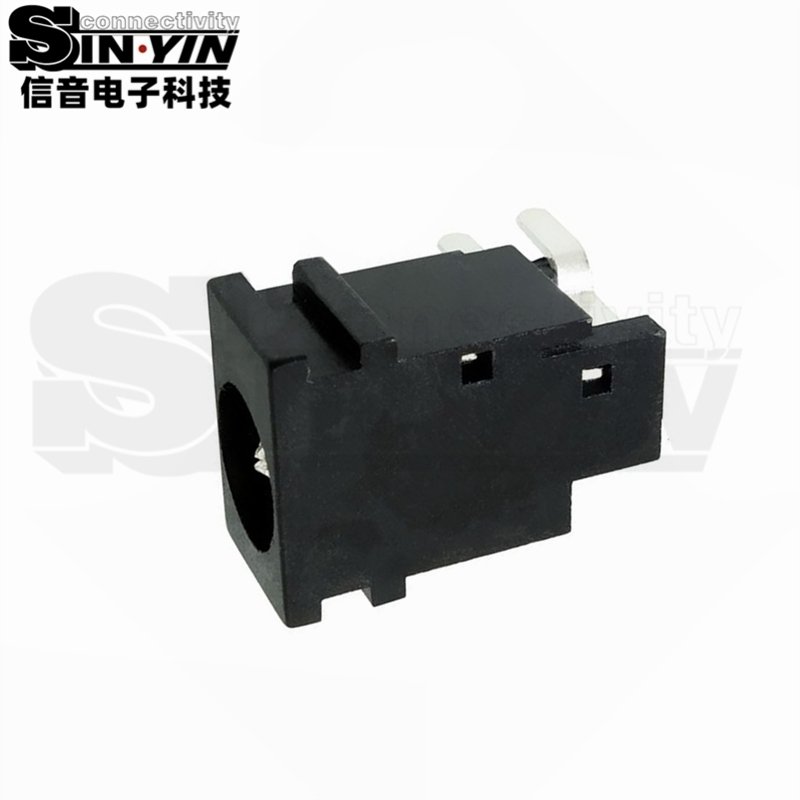

产品概述

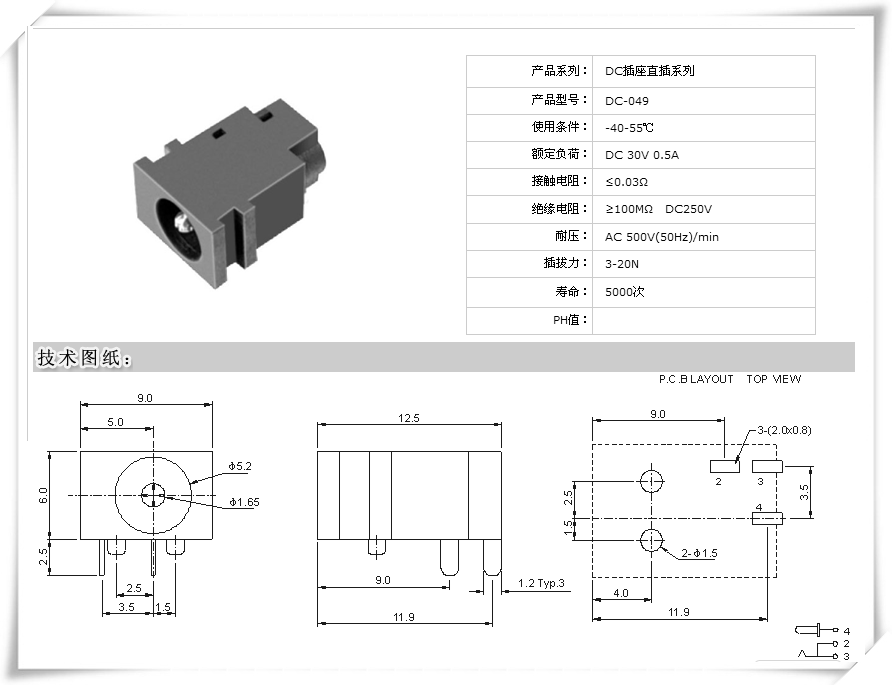

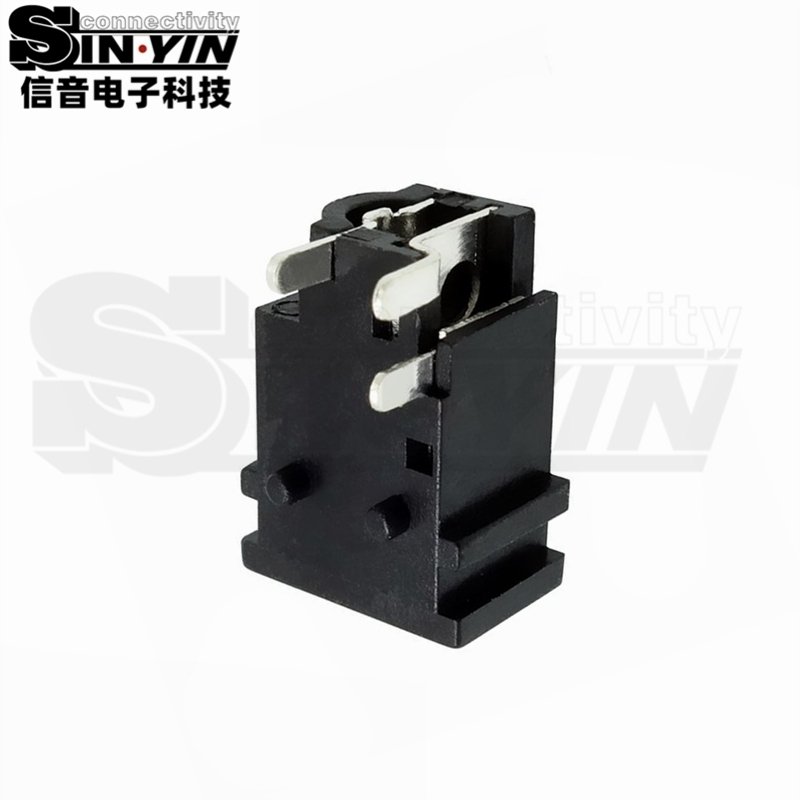

DC-049为板载DC电源插座，图纸中的电气端子和两个定位柱均向PCB方向引出。前端轮廓宽9mm、高6mm，中心针φ1.65mm，入口φ5.2mm。结构图提供了端子、定位孔与插接方向的对应关系，布板应按该图核对。

应用场景

当小型仪器控制板需要从板边接入外部直流电源时，可评估DC-049的板载安装方案。双定位柱用于装配定位，插件端子对应PCB焊孔；整机设计还应让外壳开口与插头轴线对齐，预留插头护套和插拔操作空间。其DC 30V、0.5A额定负载适用于选型核对，不能据此把页面扩展为大电流充电接口。若替换现有插座，除外形接近外，还必须逐孔检查焊盘和端子定义。

选型要点

按图纸的PCB顶视图核对两个φ1.5mm定位孔、三个端子位置和插接方向，不以其他DC型号封装代替。插件焊孔应与端子的外形及位置对应，板边到插口前端的距离需与机壳配合。询价时请提供配套插头内外径、板厚、壳体开口位置及工作电流，以便核对实际装配。

一切数据以图纸规格书为标准。
