DC-044卧式DC电源插座｜偏置插口与9.5mm宽本体

DC-044卧式插件插座，9.5mm宽本体与偏置插口布局

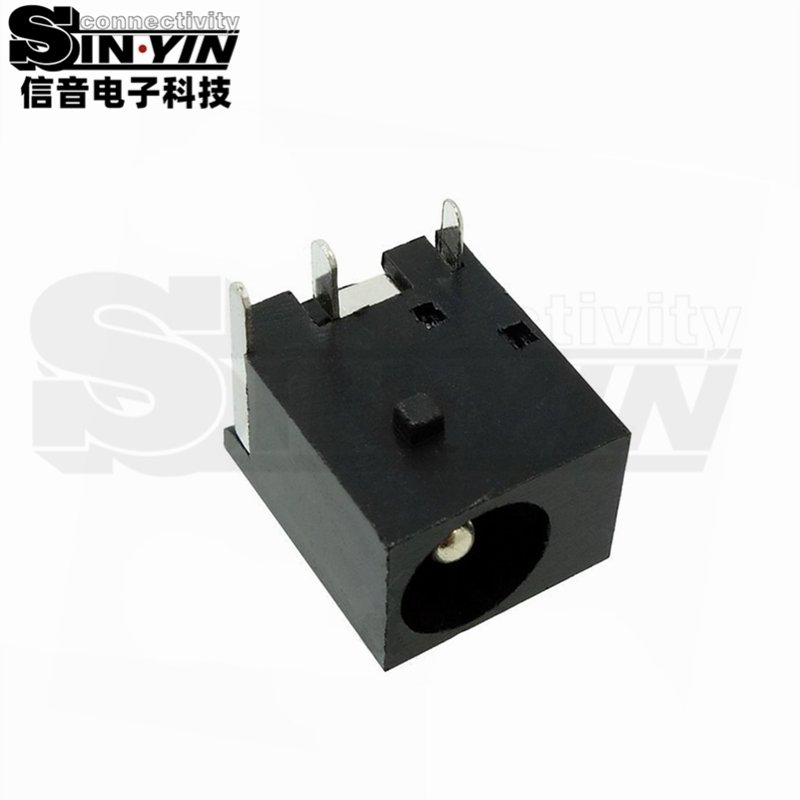

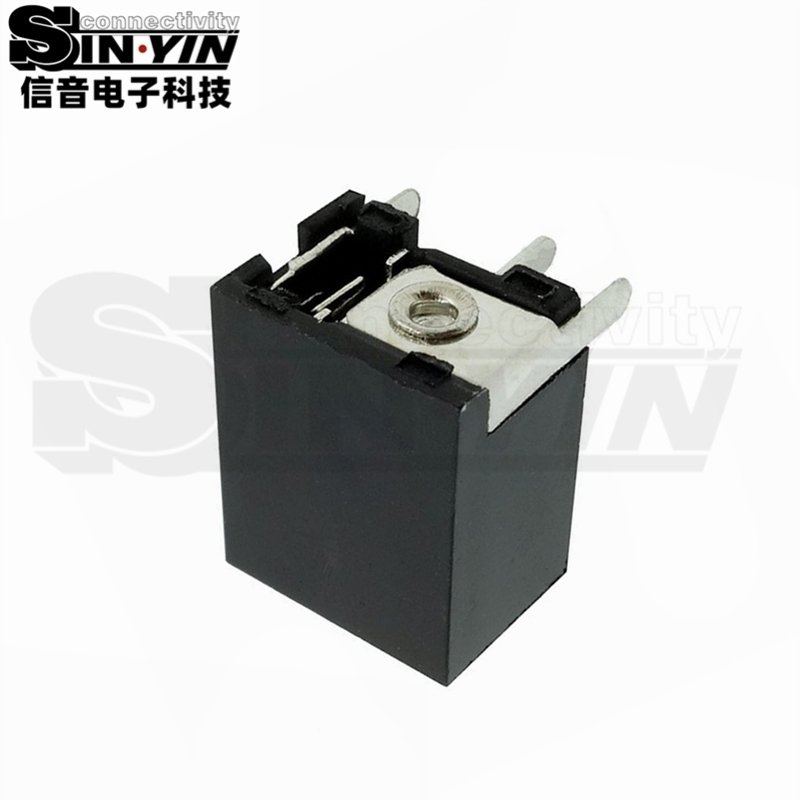

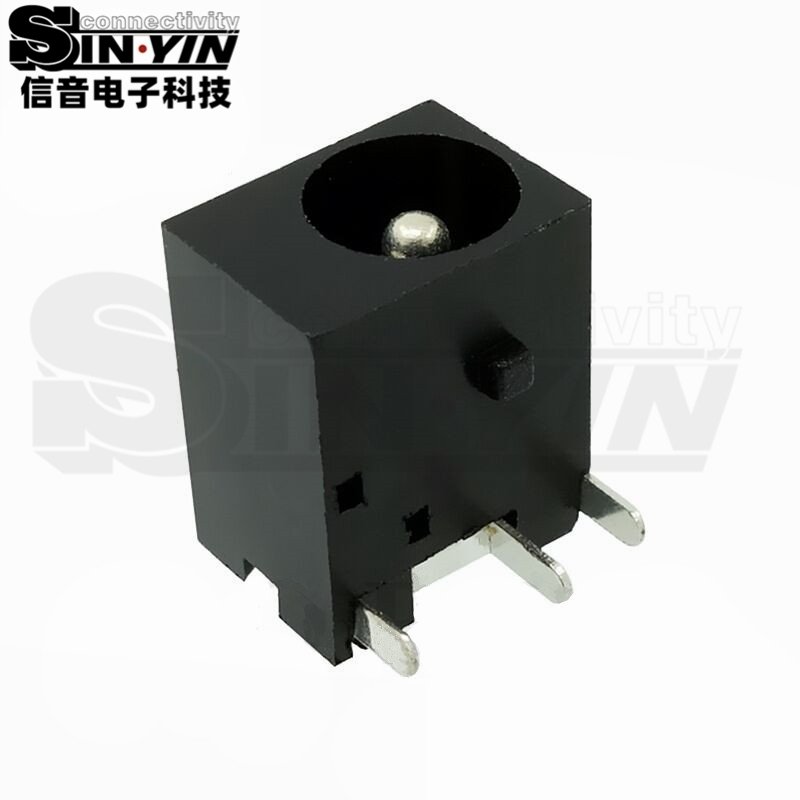

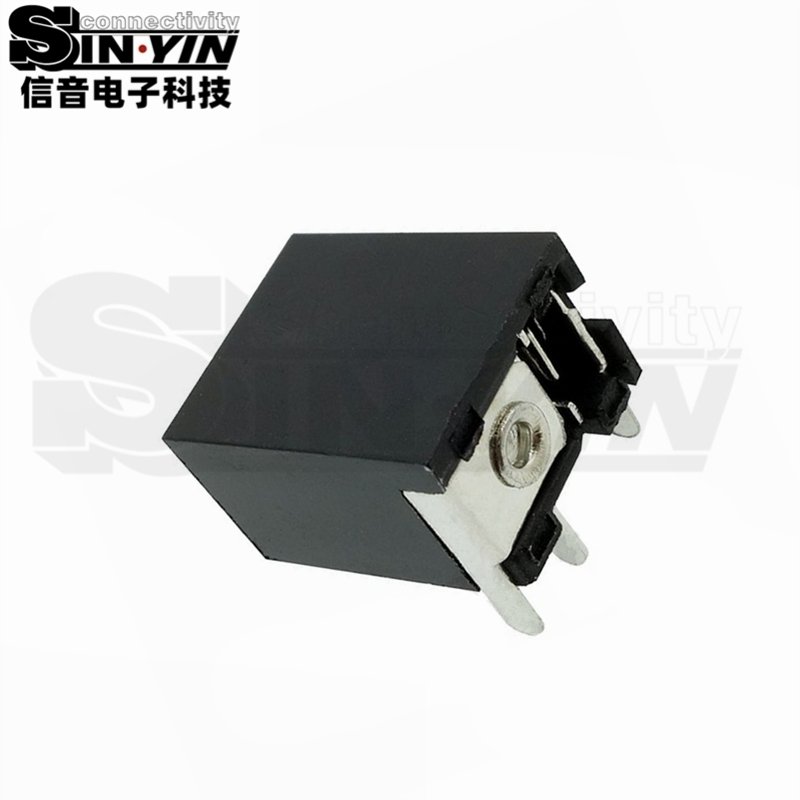

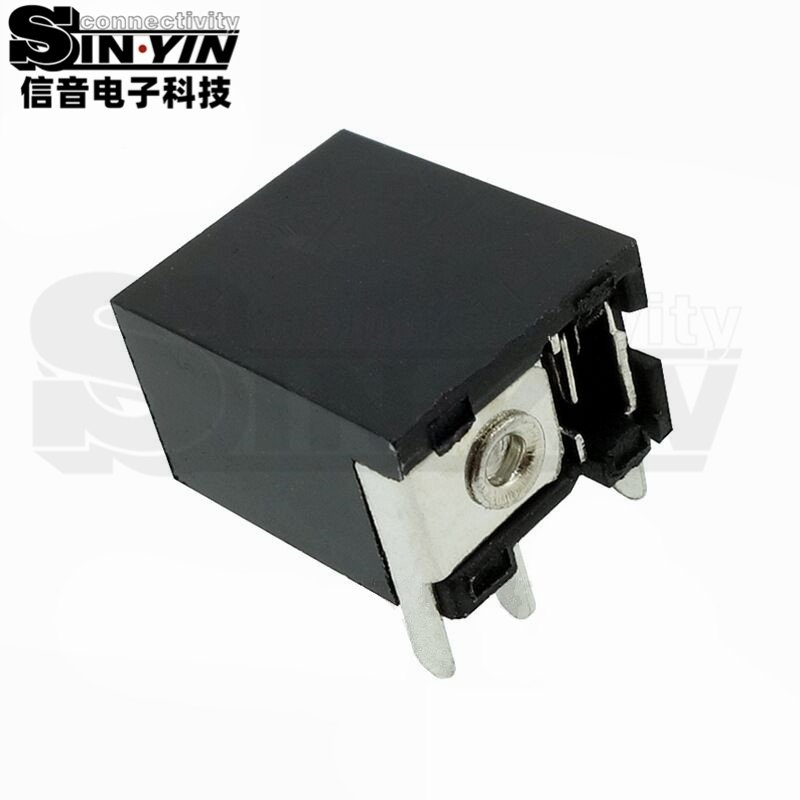

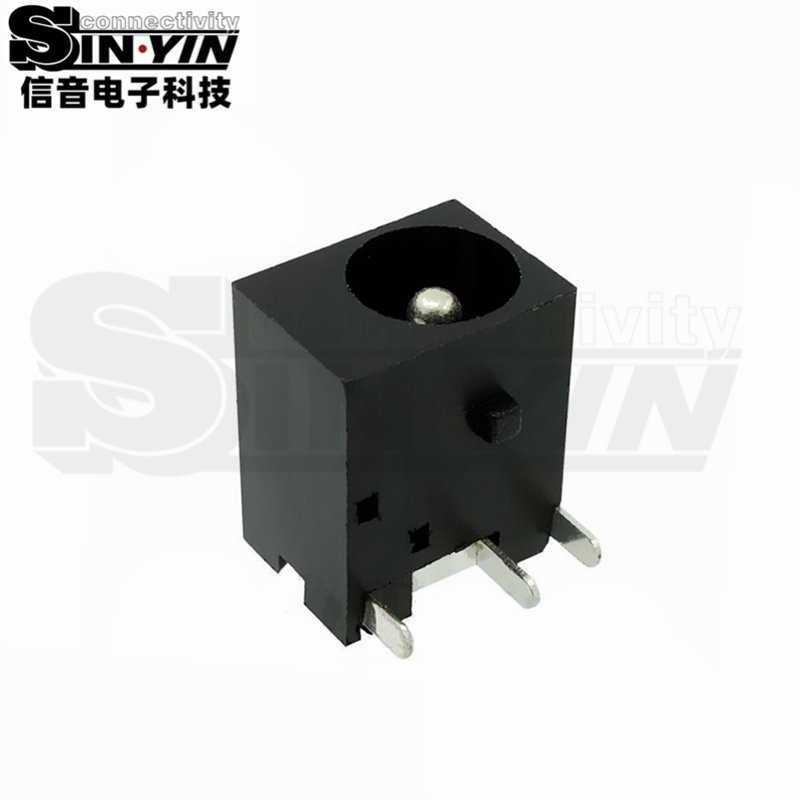

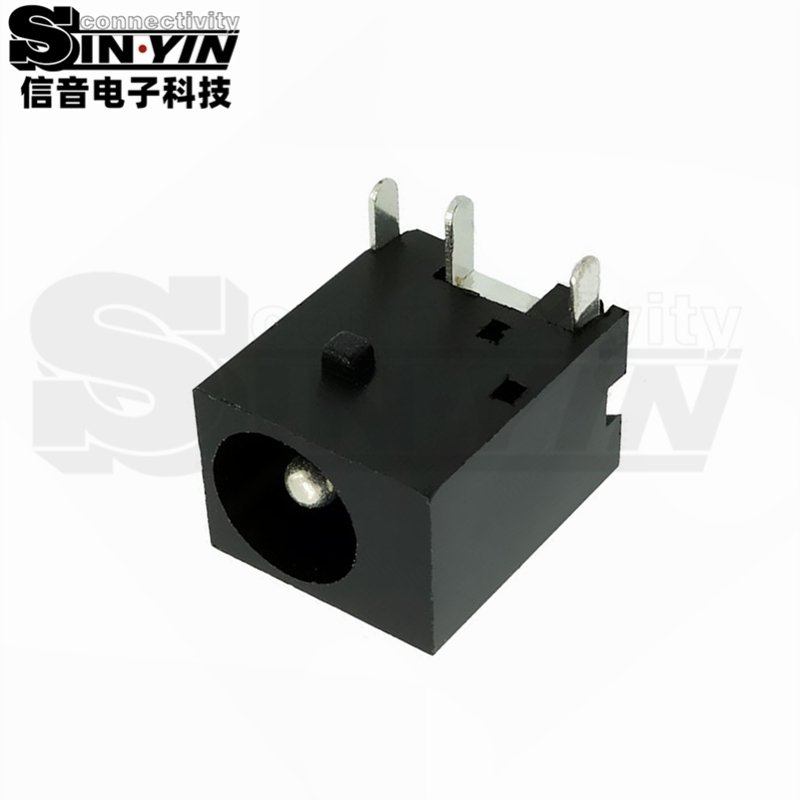

DC-044采用矩形本体与卧式电源插口，图纸标注宽9.5mm、高7.0mm、主体长11.5mm。正视图的插口中心并非位于本体宽度中点，开壳孔位应按插口基准而不是塑壳外形居中。

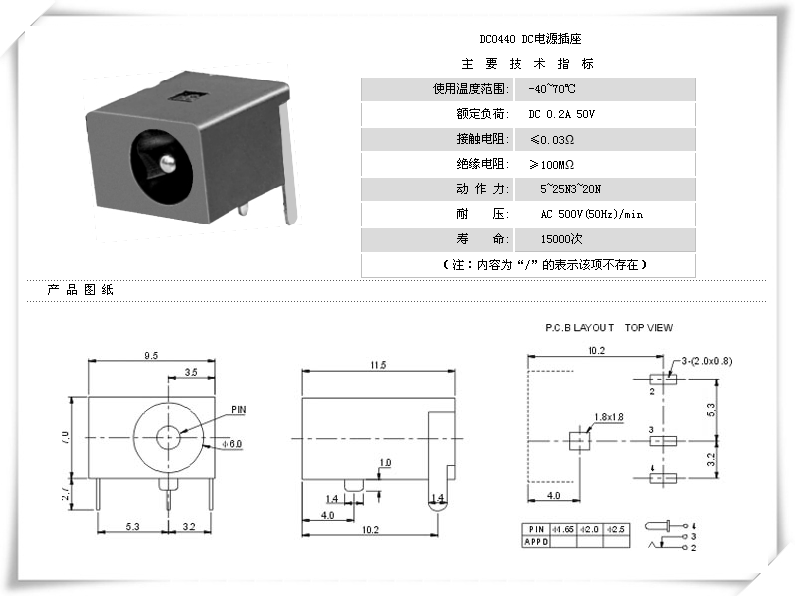

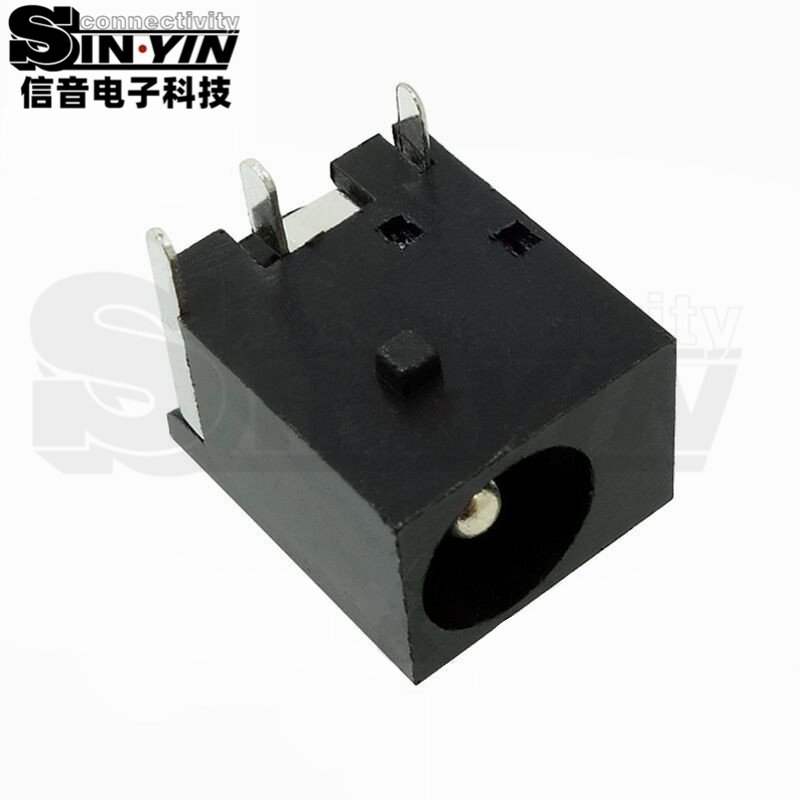

DC-044为矩形本体的卧式插件电源插座。图纸标注本体宽9.5mm、高7.0mm、主体长11.5mm，插口中心距一侧边缘3.5mm。这个偏置关系是机壳开孔和PCB定位时的重要基准，不能用本体中线代替插口轴线。

在板边需要与外壳圆孔对位的小型设备中，可将本款作为直流输入接口候选。结构工程师可按插口轴线确定机壳开孔，电路板再按定位柱和焊孔安装，避免本体看似对正而插头被孔边挡住。

当电源口旁还有指示灯或按键时，应以插头护套的实际包络检查横向间隔，而不只看9.5mm塑壳宽度。主板固定位置、插口轴线与面板间距共同决定插头能否完整插入。

中心针在图纸中列为多规格选项，需与插头内孔、外径和接触长度对应。插座额定负荷50V DC/0.2A，端子定义和极性应按输入电路核对；定位柱用于装配定位，不替代设备对插拔载荷的支承设计。

一切数据以图纸规格书为标准。
