DC-043小型卧式DC插座｜8mm宽、10mm主体布局

产品概述

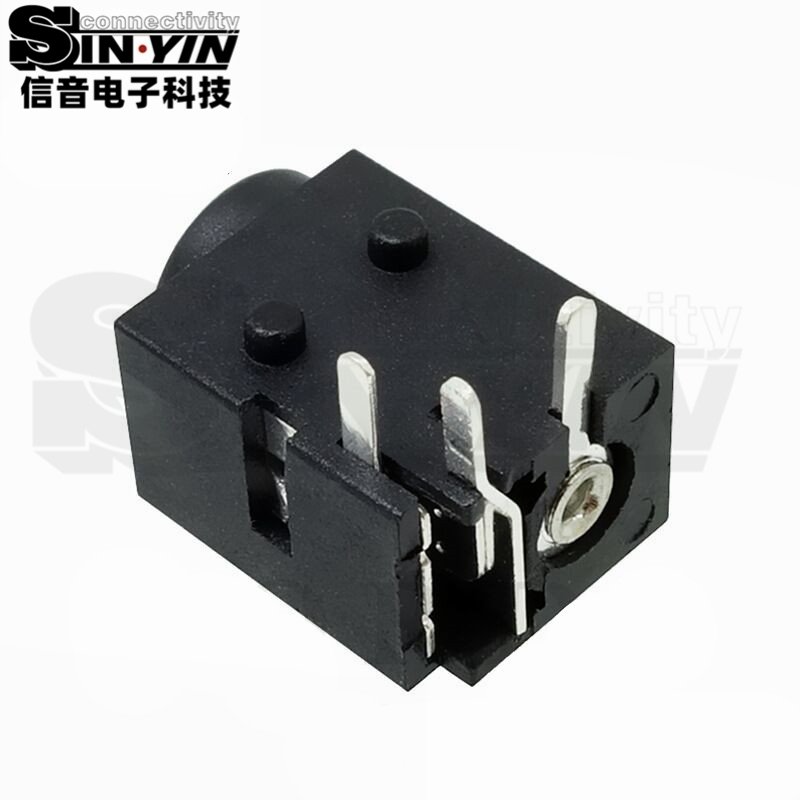

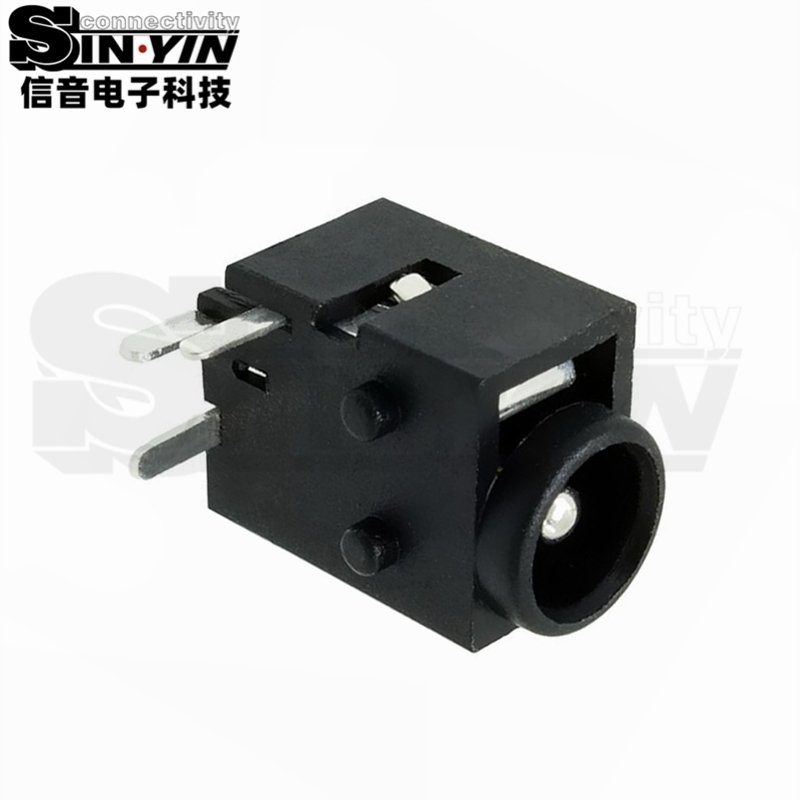

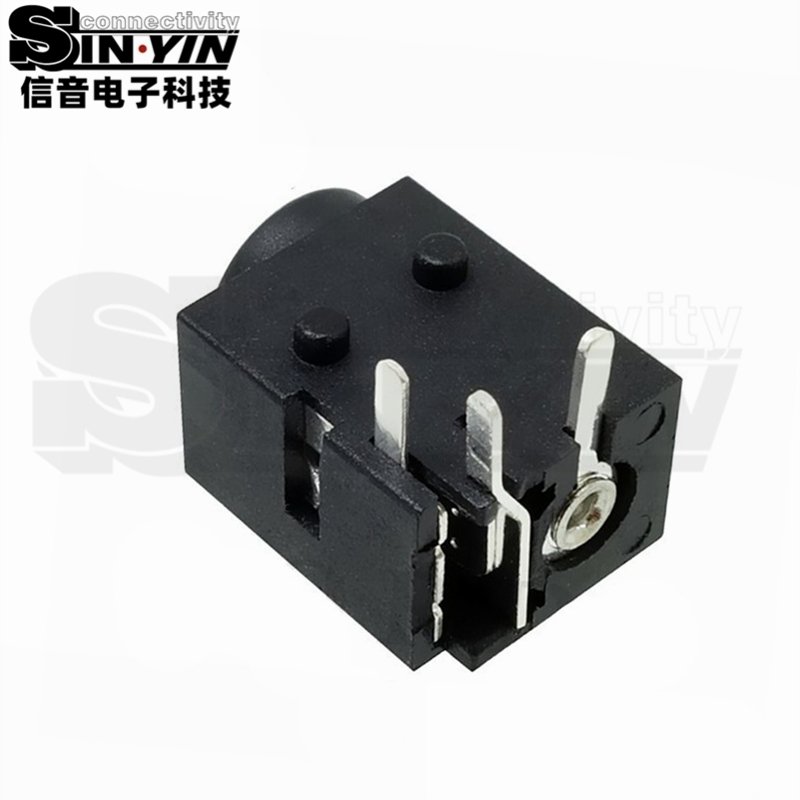

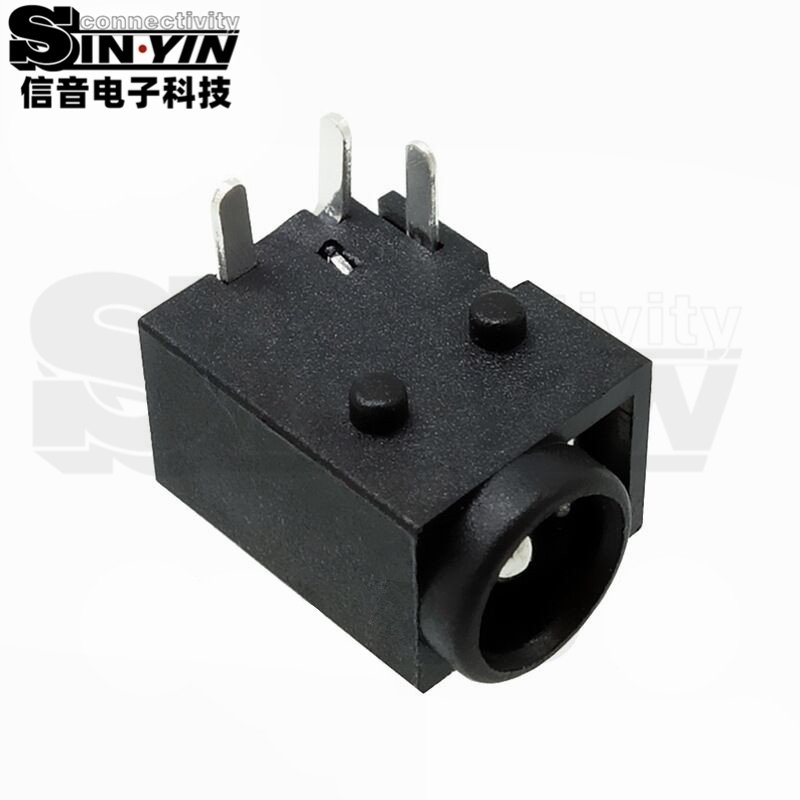

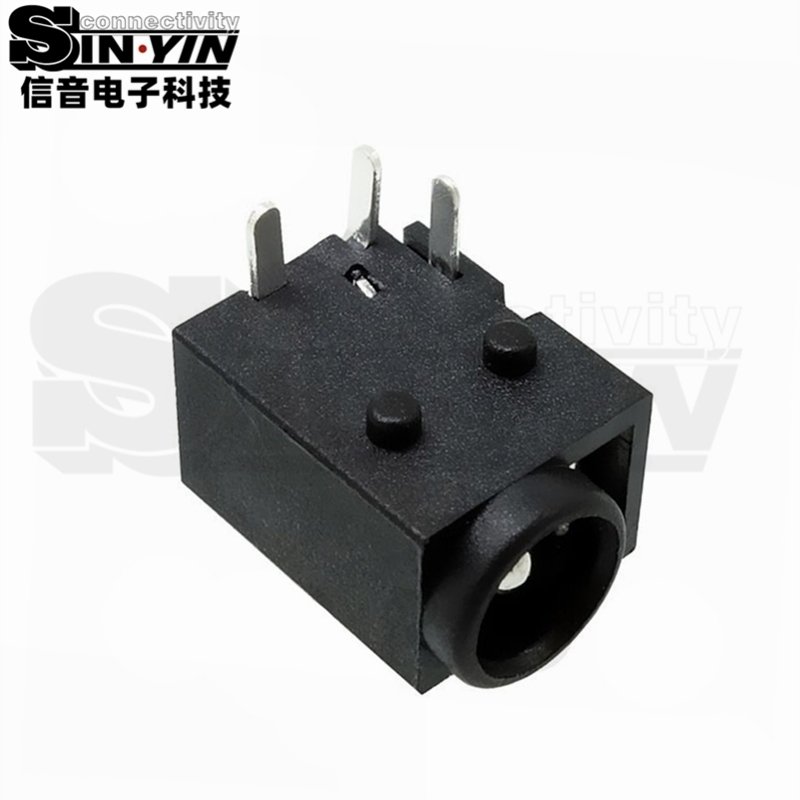

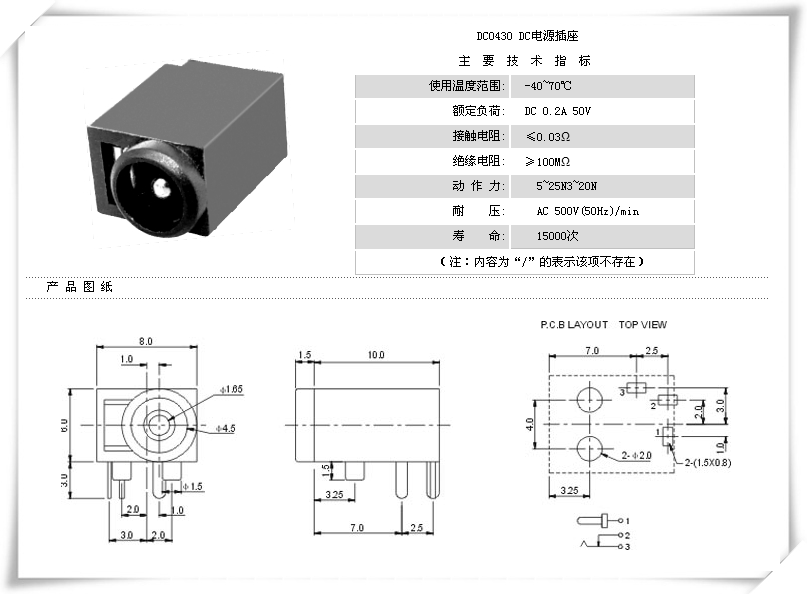

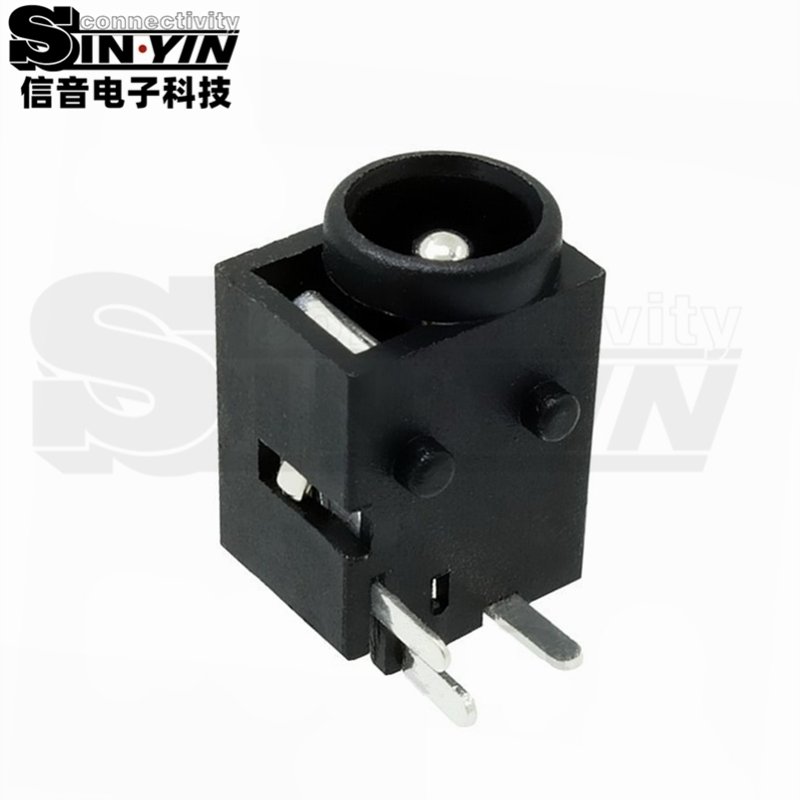

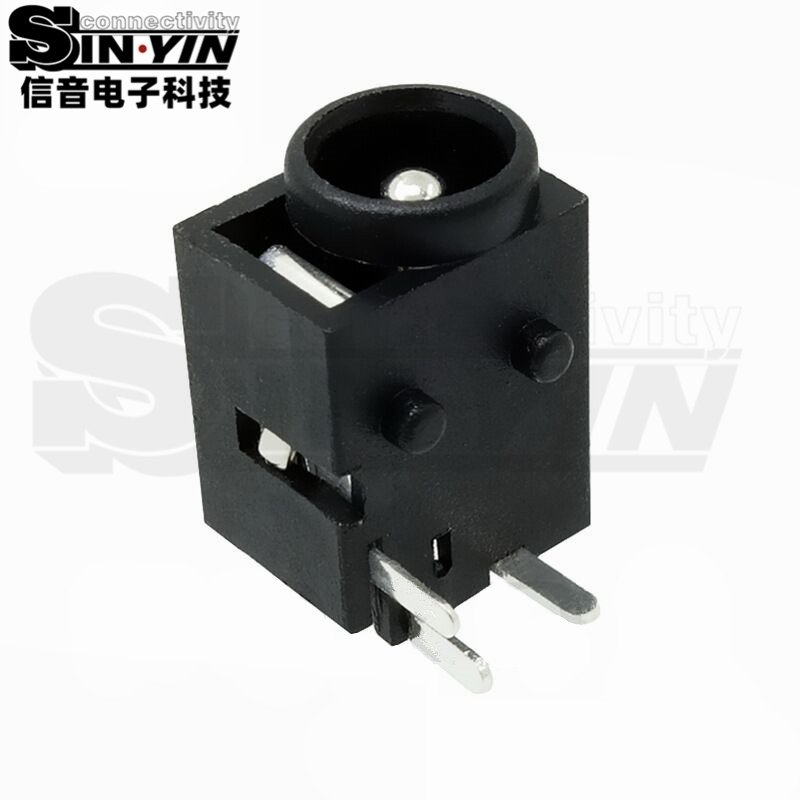

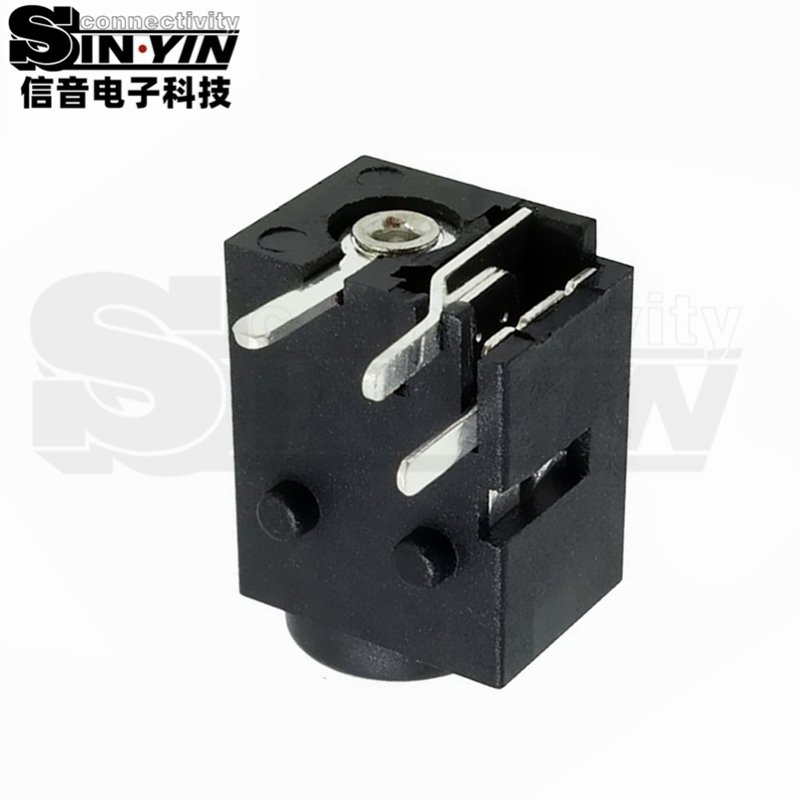

DC-043为小型卧式DC插座，实拍展示圆形前端、底部定位柱和插件引脚。图纸标注本体宽8.0mm、主体长10.0mm，中心针φ1.65mm、入口φ4.5mm，适合按本款尺寸逐项核对紧凑布局。

应用场景

在板边还需布置按键、指示灯或其他连接器的紧凑主板上，可用本款评估电源输入口的空间分配。核对时应将插头护套和手指插拔空间计入，不能仅凭插座本体小就压缩相邻接口间距。

对于希望由外接适配器供电的小型仪表，可先检查本款与机壳开口的对位，再按定位孔和焊孔安排PCB固定。该接口只承担电气连接，供电稳压、极性保护和充电管理应由设备电路提供。

选型要点

DC-043与DC-028虽同有φ1.65mm中心针，图纸入口及本体尺寸不同，不能据针径相同判断插头或焊盘通用。配套插头需核对内外径、插入长度和接触状态，并按50V DC/0.2A额定负荷评估实际输入。

一切数据以图纸规格书为标准。
