DC-039A电源插座｜侧端子避让与φ1.65mm中心针

产品概述

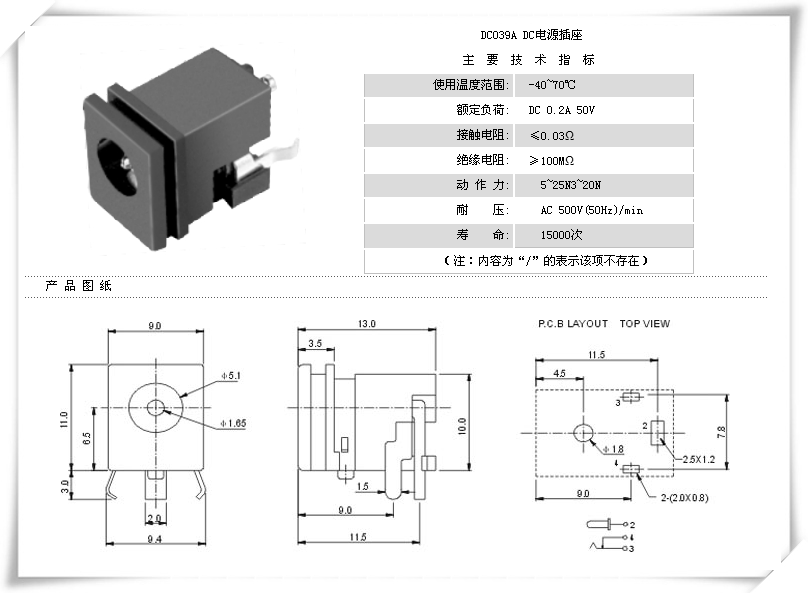

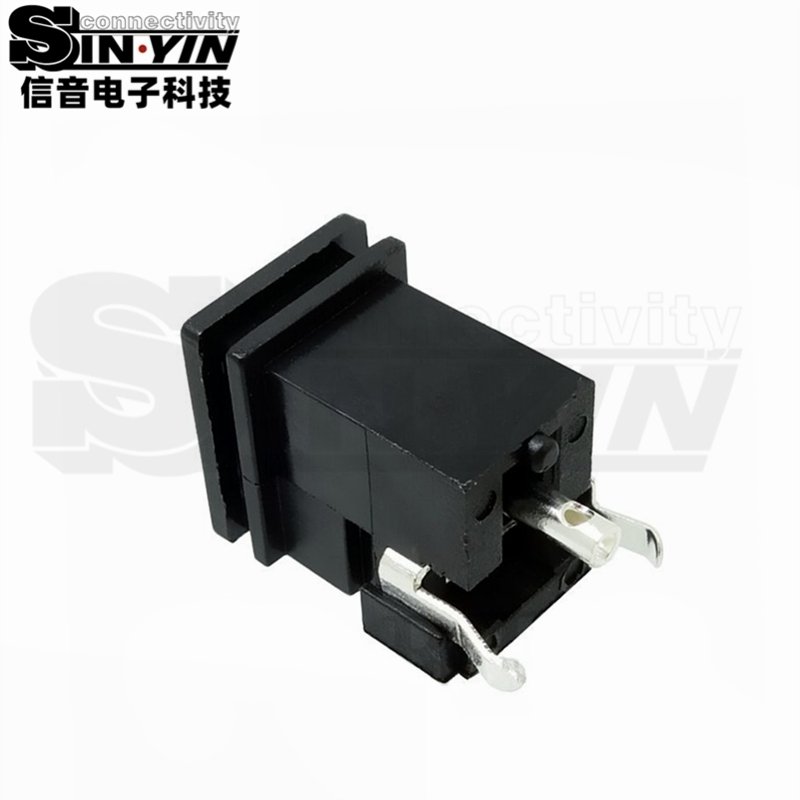

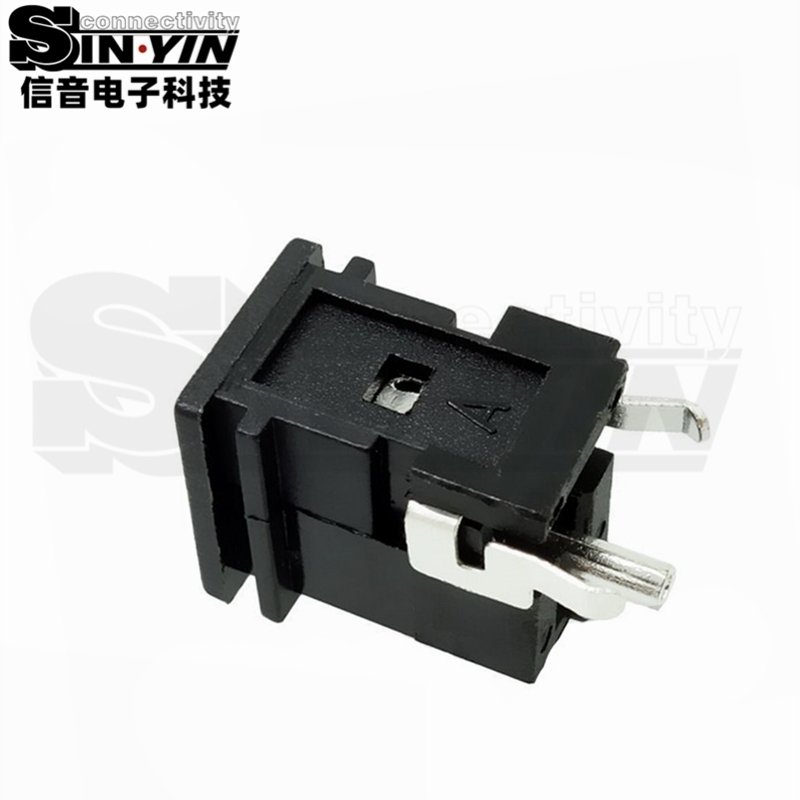

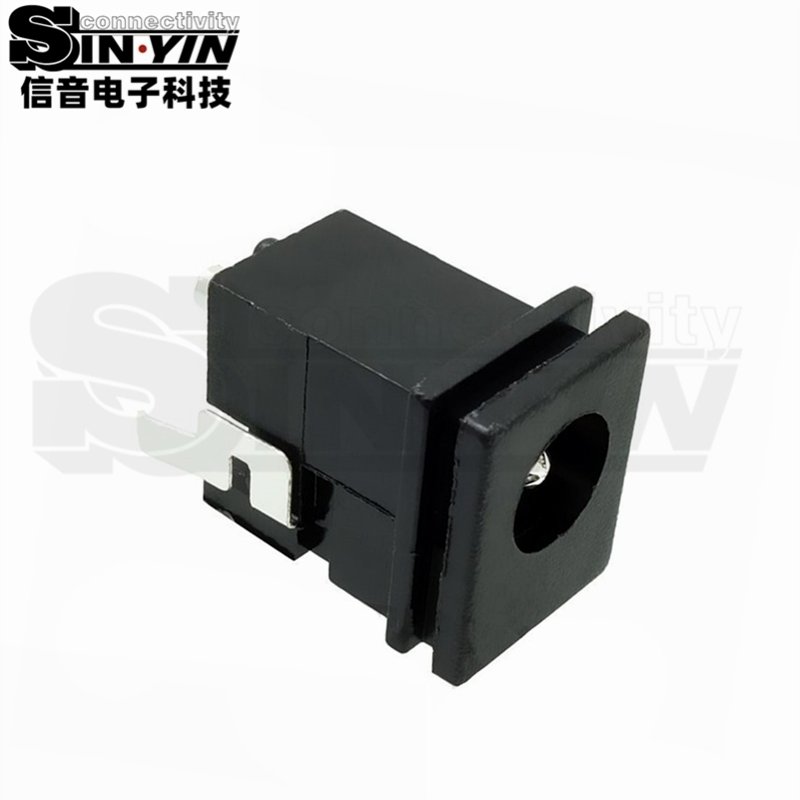

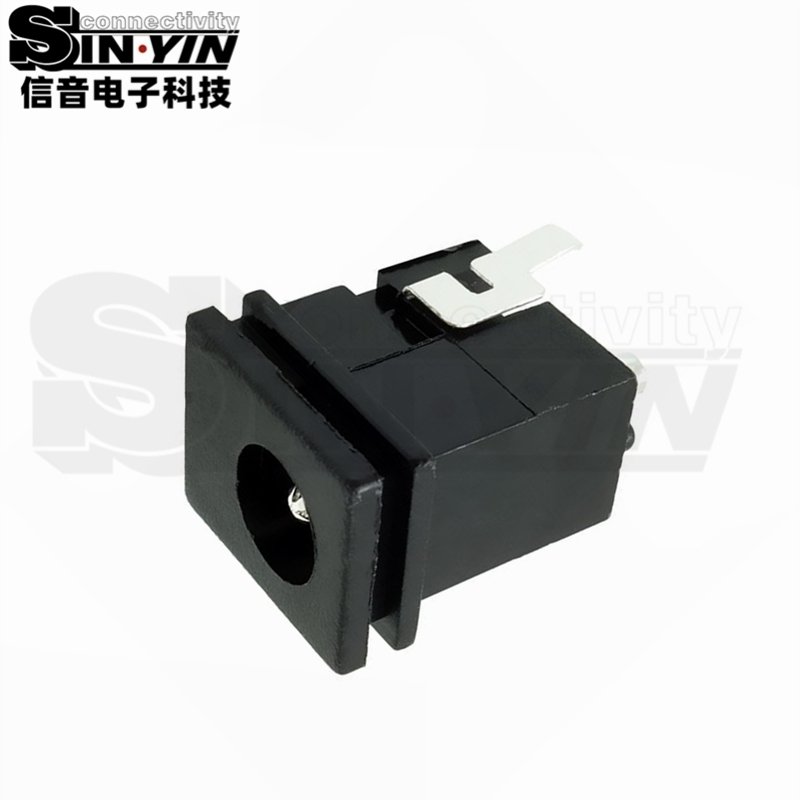

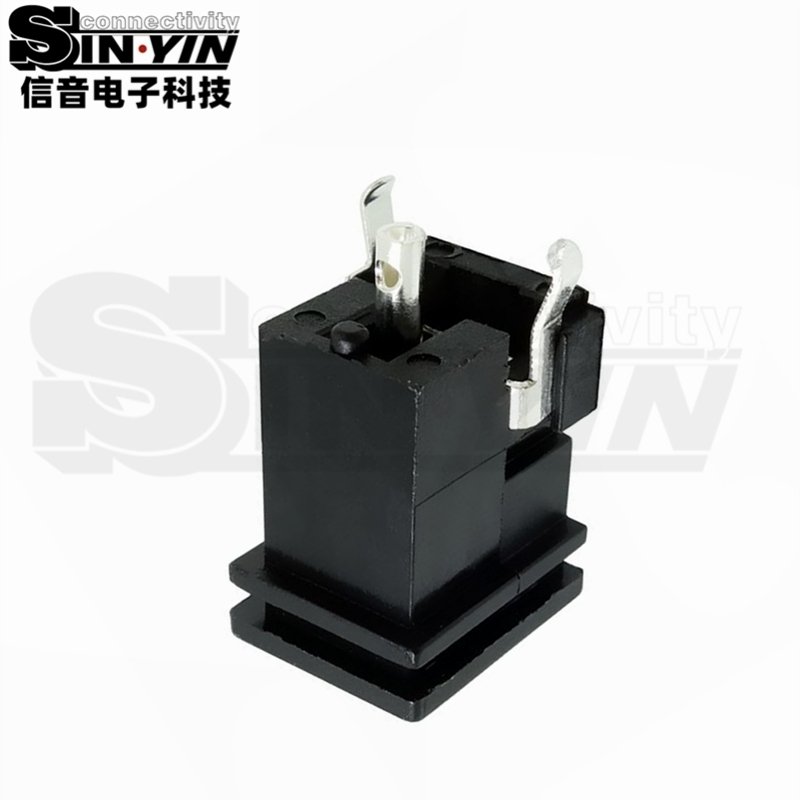

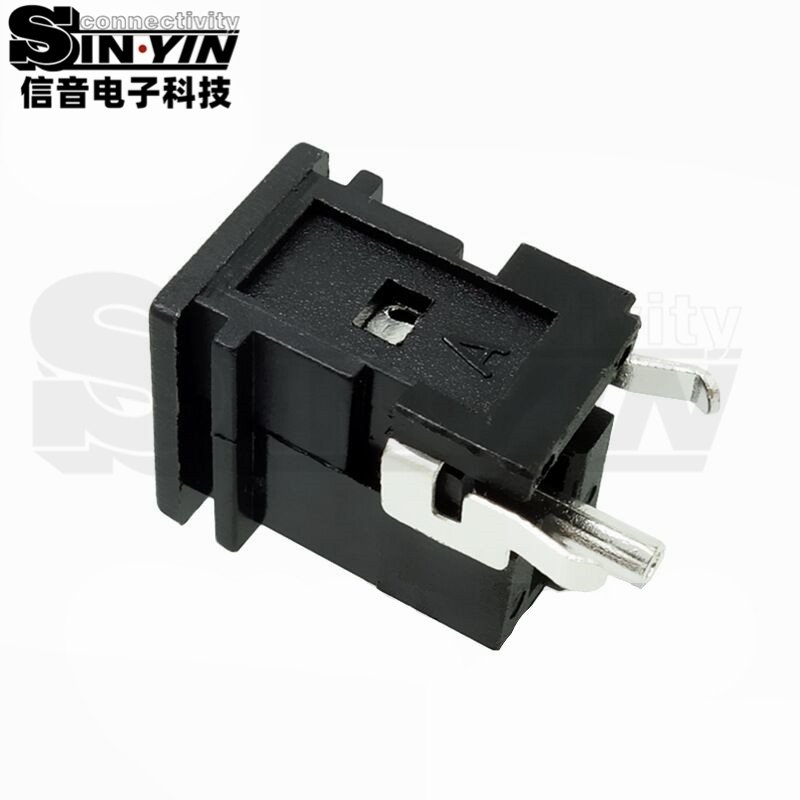

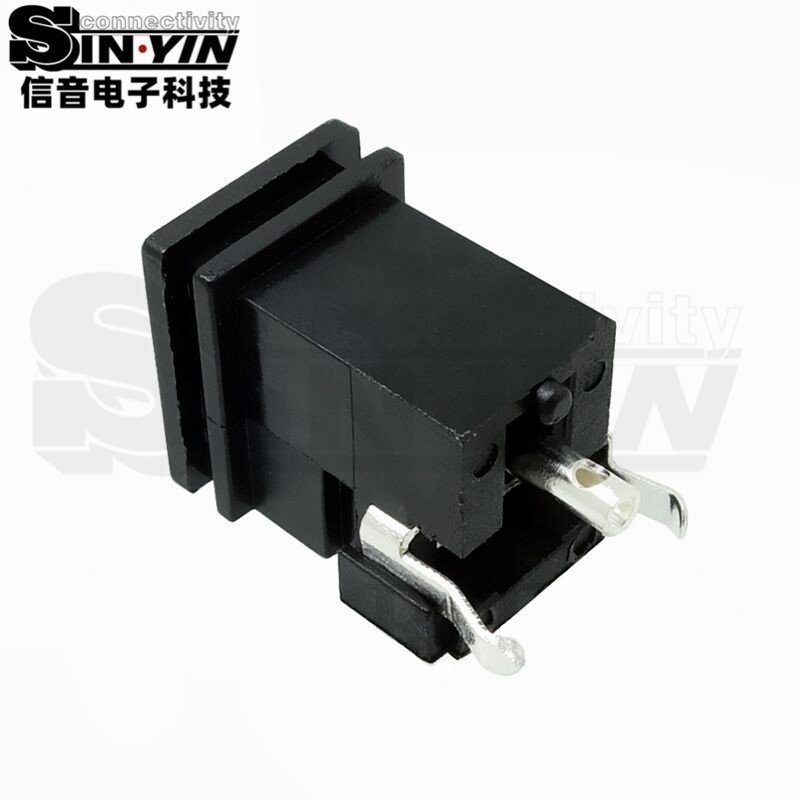

DC-039A为带方形前框的DC电源插座，前框后方可见间隙，金属连接端子在本体侧部伸出。图纸标注前框宽9.0mm、高11.0mm，主体长13.0mm，并给出φ1.65mm中心针和对应PCB孔位。

应用场景

在电源口旁布置电容、屏蔽件或其他接口的主板中，可将本款作为需要侧端子避让的选型对象。占板空间不能只按9.0mm前框宽度估算，还要把侧部金属端子、焊盘和装配公差纳入检查。

若插口需要从机壳开口露出，应比较前框与机壳的贴合位置，以及主板固定后插口是否偏斜。前框间隙不自行解释为面板卡扣，也不据此宣称免工具固定；实际保持方式需由装配资料确认。

选型要点

使用图纸中的DC-039A孔位核对旧板，不能删除型号A后缀进行替换判断。φ1.65mm中心针与φ5.1mm入口是图纸标注，配套插头仍需验证公差和插入长度；电气条件按50V DC/0.2A及端子示意确认。

一切数据以图纸规格书为标准。
