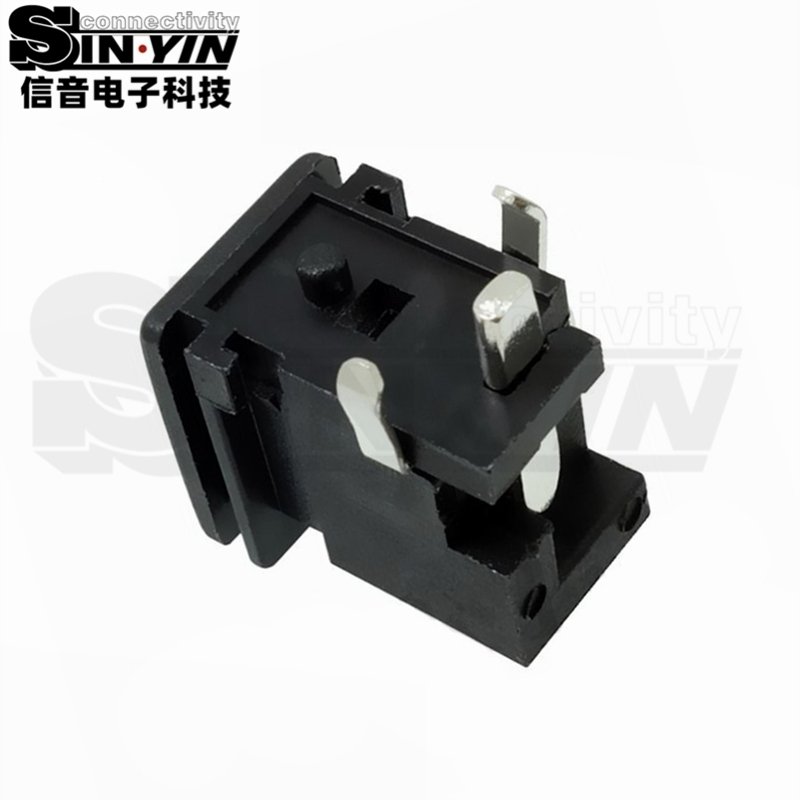

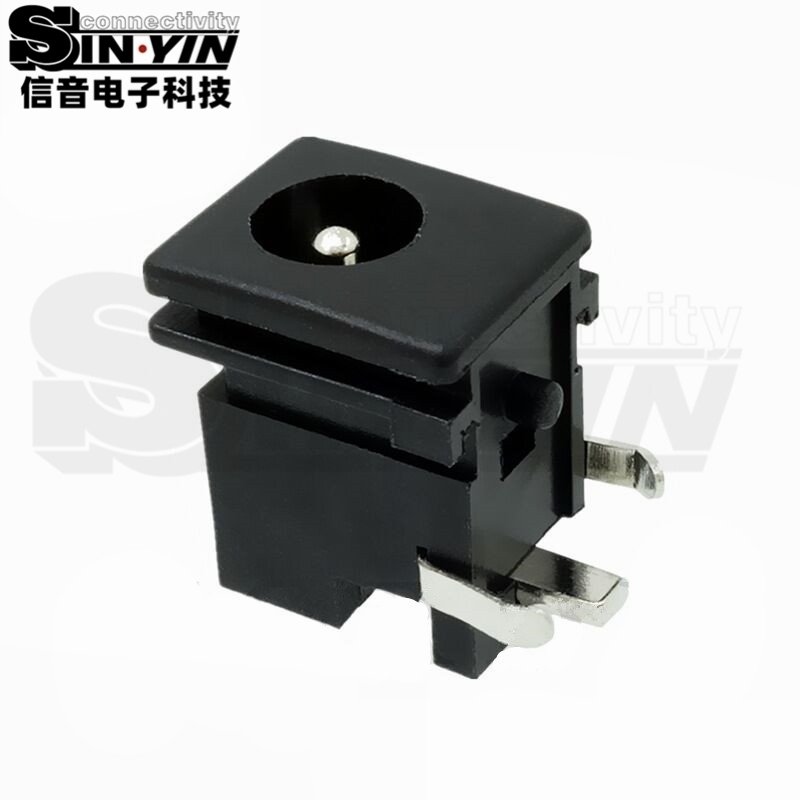

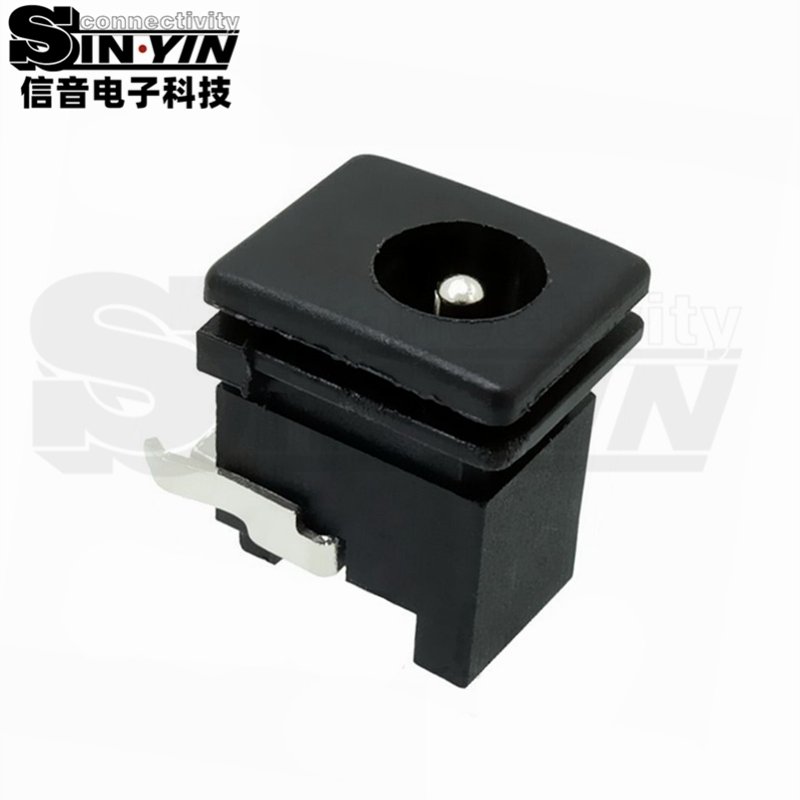

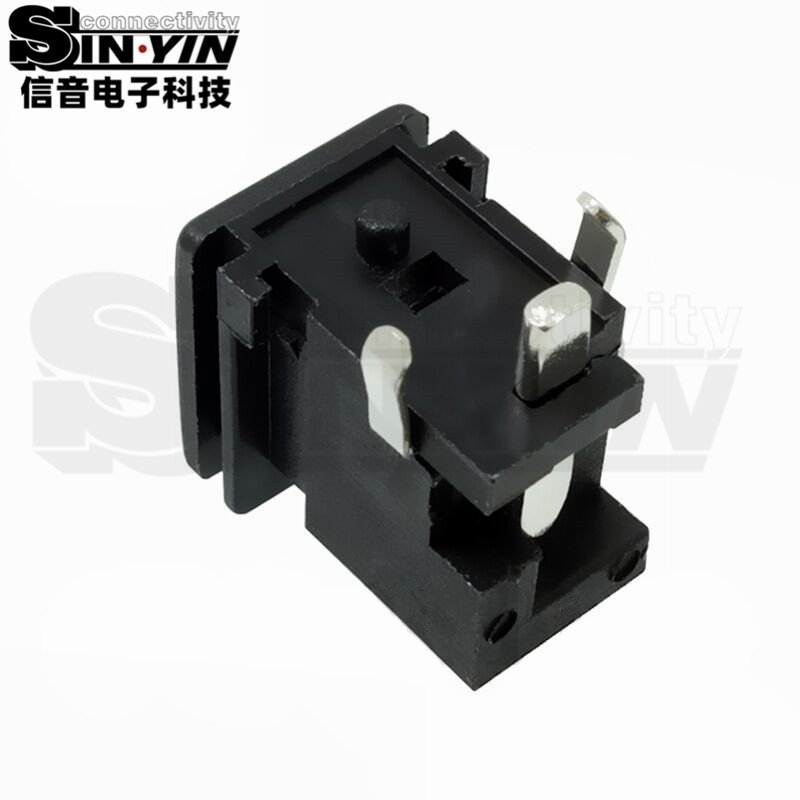

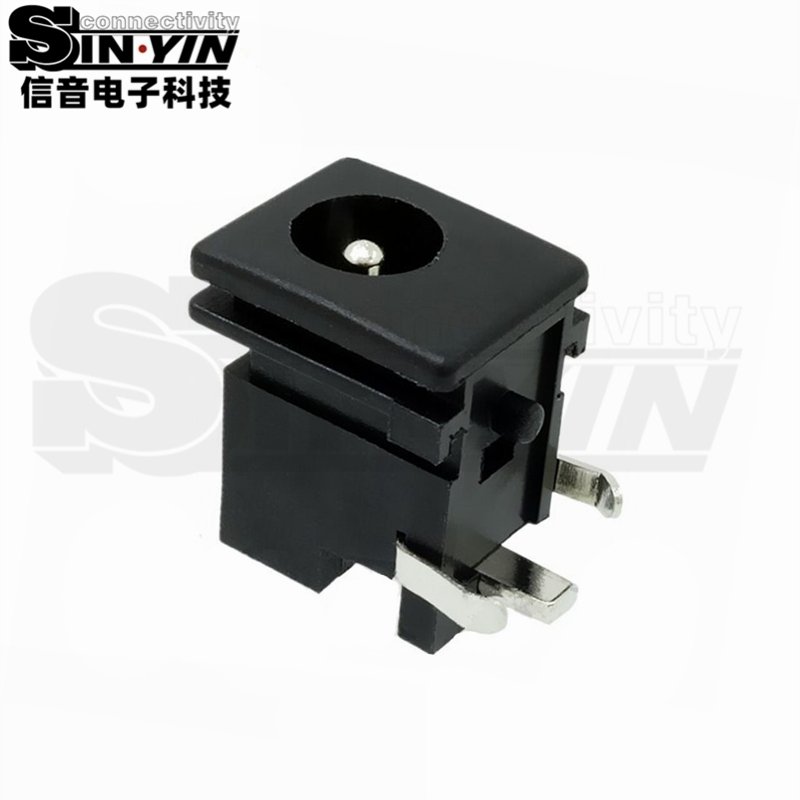

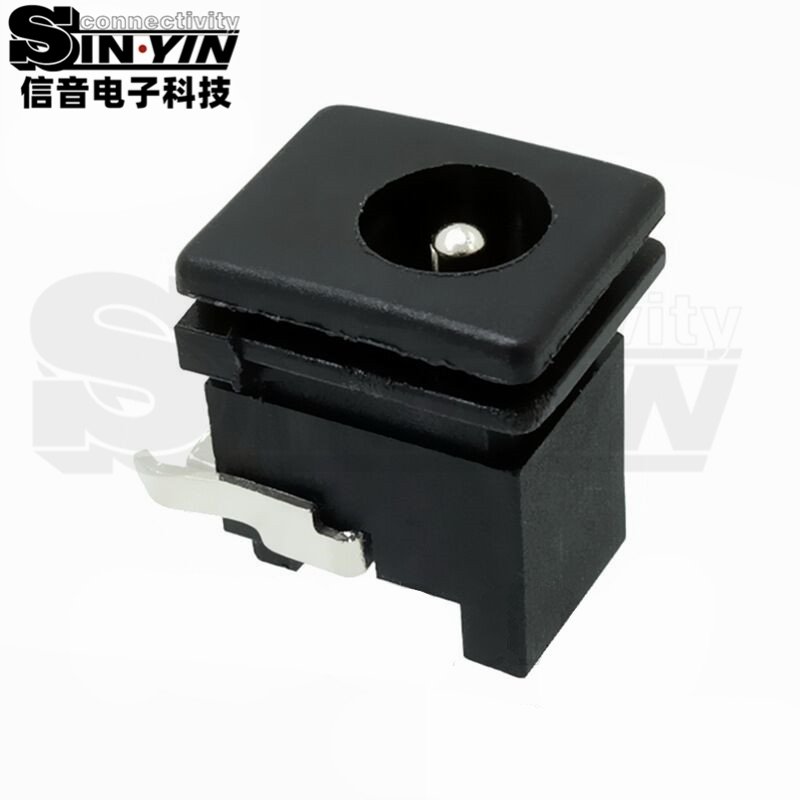

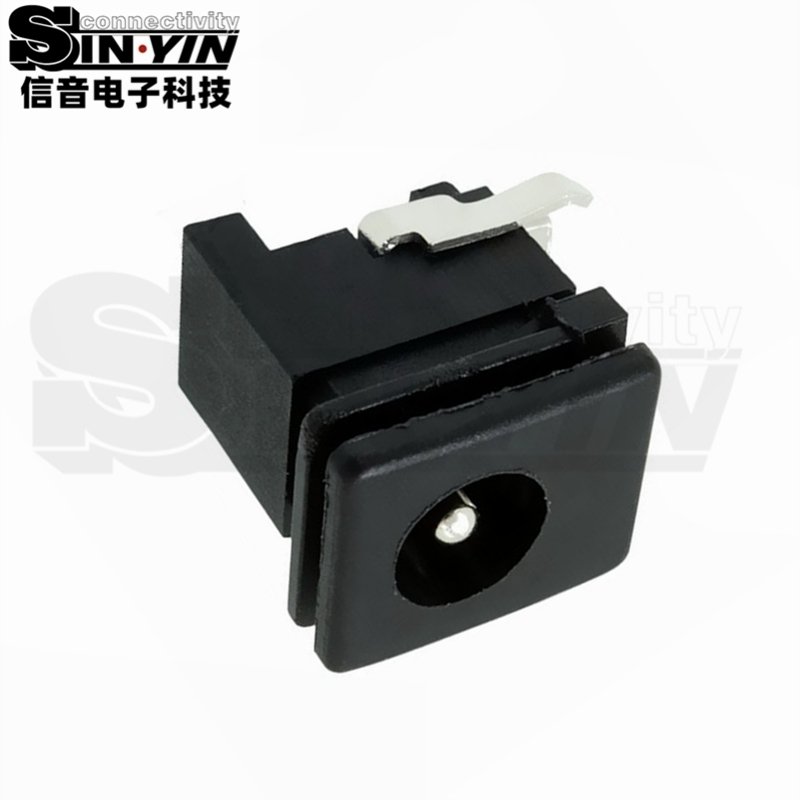

> DC-039 PCB插件DC插座｜φ1.65mm中心针与前端凸缘

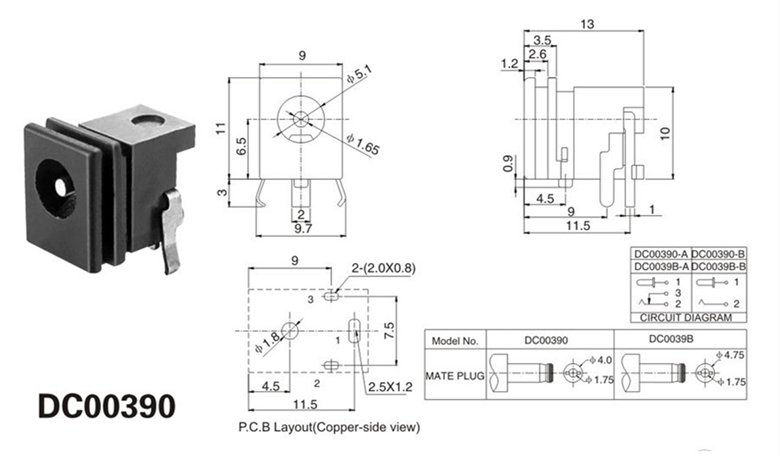

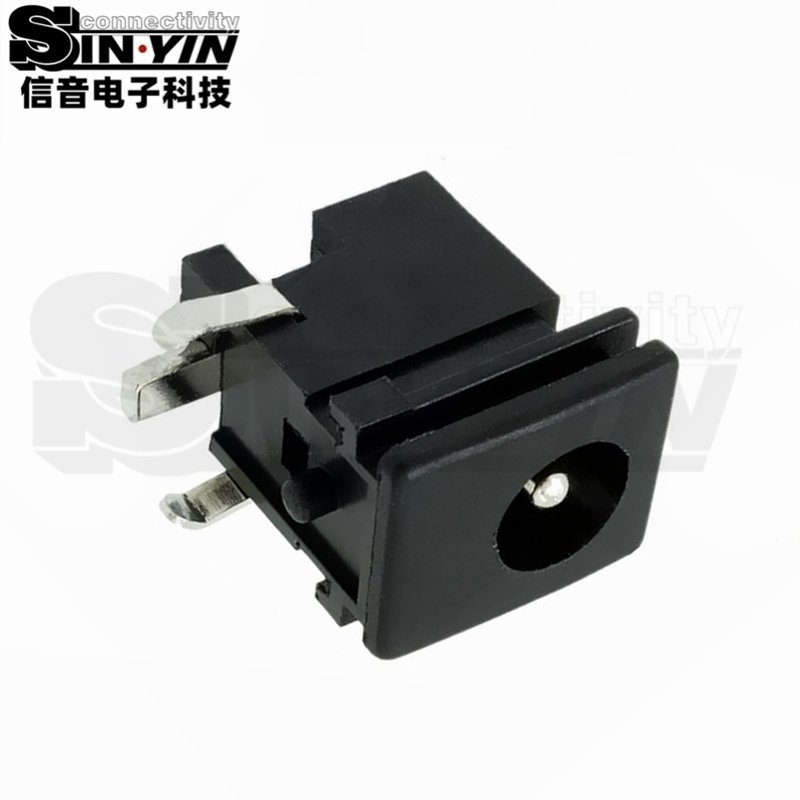

DC-039的前端带凸缘，电气端子朝PCB方向引出，图纸给出定位孔、焊孔和配套插头轮廓。前框宽9mm、高11mm，中心针φ1.65mm，与图中另一DC0039B接口需分开核对。
当仪器控制板的电源口需要与壳体开口对齐时，可评估DC-039的前凸缘板边结构。布板阶段应先确认插头轴线和凸缘位置，再核对定位孔、焊孔及板边距离。该图的PCB视图为铜箔面方向，若直接按元件面理解，可能造成端子位置镜像；替换现有封装时应结合实际板面逐孔检查。
φ1.65mm中心针与φ5.1mm入口必须分别与插头核对，不能用图中DC0039B的配合尺寸代替DC-039。图纸未提供可确认的额定电流、电压和寿命，本页不补入通用数值；询价应附负载要求、PCB视图方向及配套插头图。
一切数据以图纸规格书为标准。
| 参数项 | 规格值 |
|---|---|
| 产品型号 | DC-039（图中DC00390） |
| 结构 | 前端凸缘，向下插件端子 |
| 前框轮廓 | 宽9mm×高11mm |
| 中心针／入口 | φ1.65mm／φ5.1mm |
| 图示侧视长度 | 13mm |
| 定位孔 | 2×φ1.8mm，按铜箔面视图 |
| PCB视图 | Copper-side view，需注意与元件面方向区别 |
| 规格确认 | 额定电流、电压、寿命及材料按对应规格书确认 |
