> DC-038插件DC插座｜φ1.45mm中心针、PCB端子布局

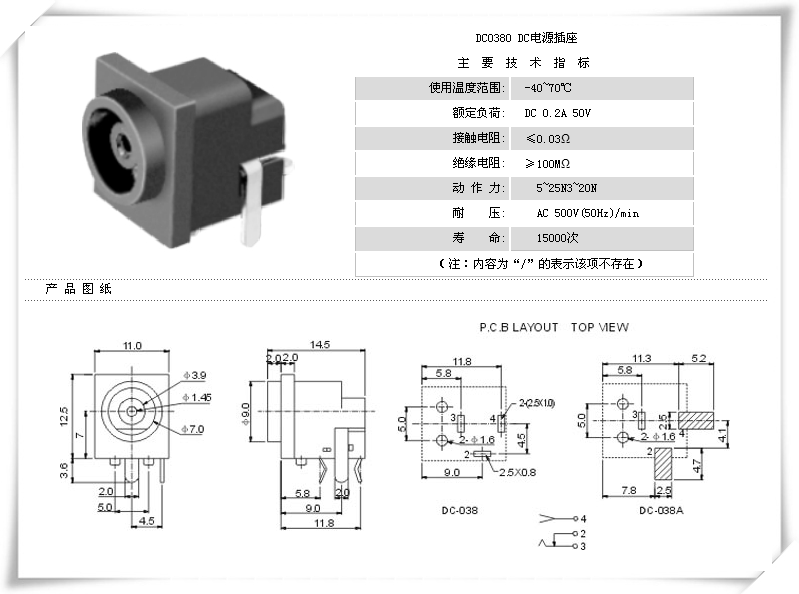

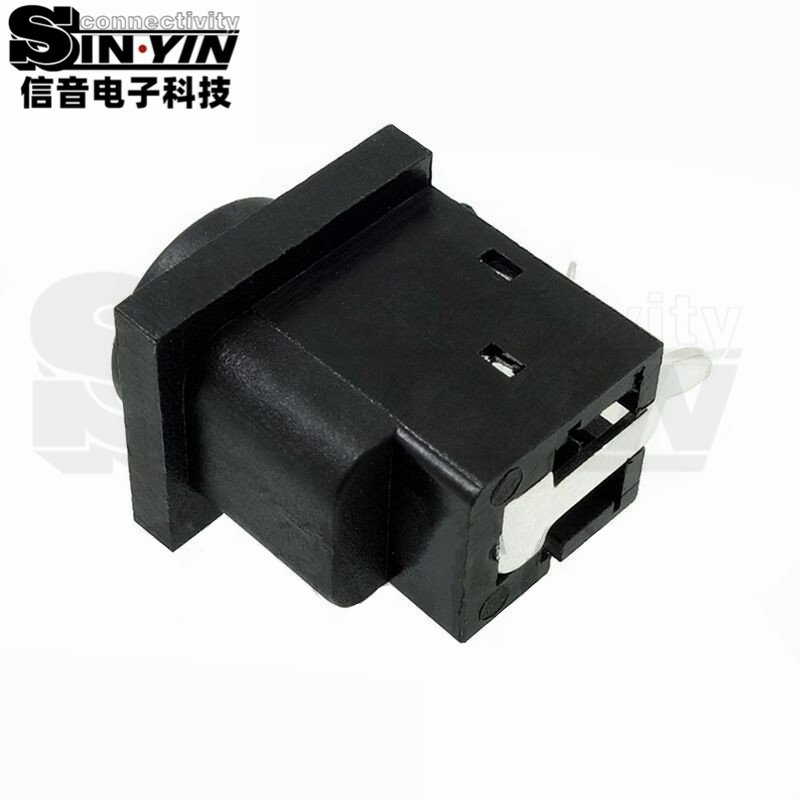

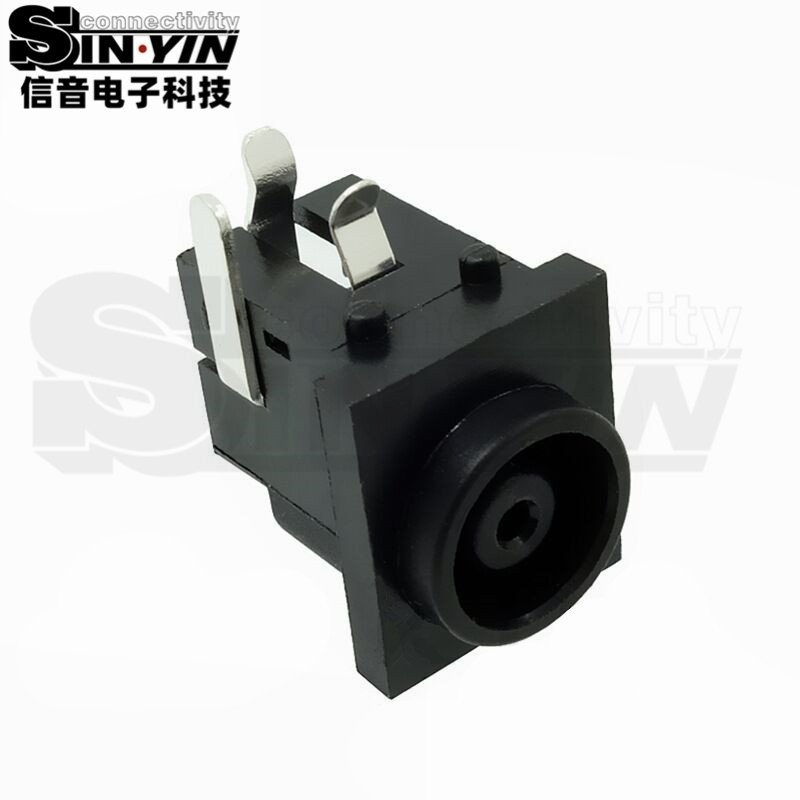

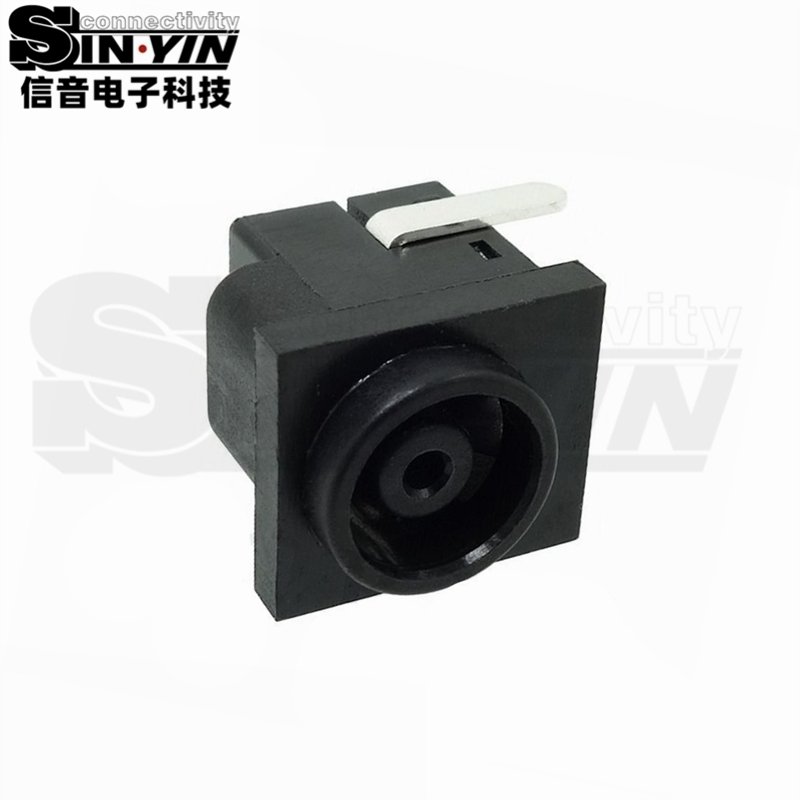

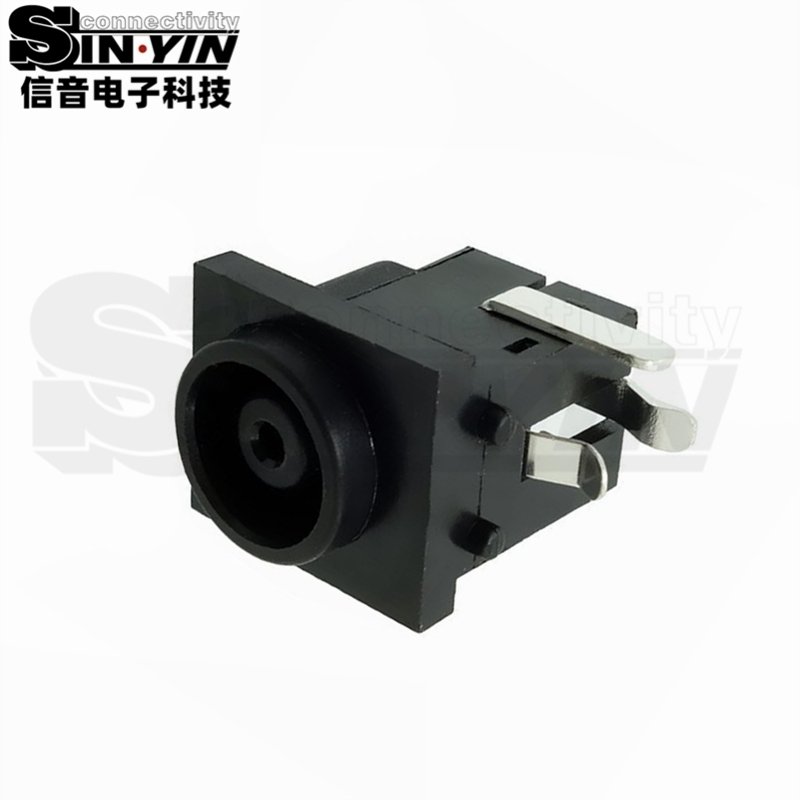

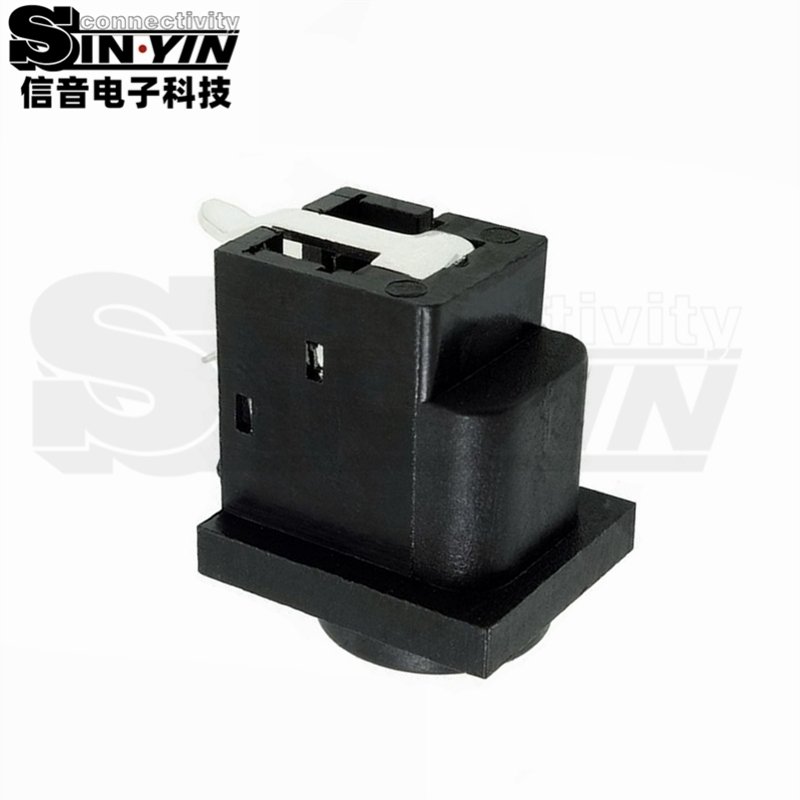

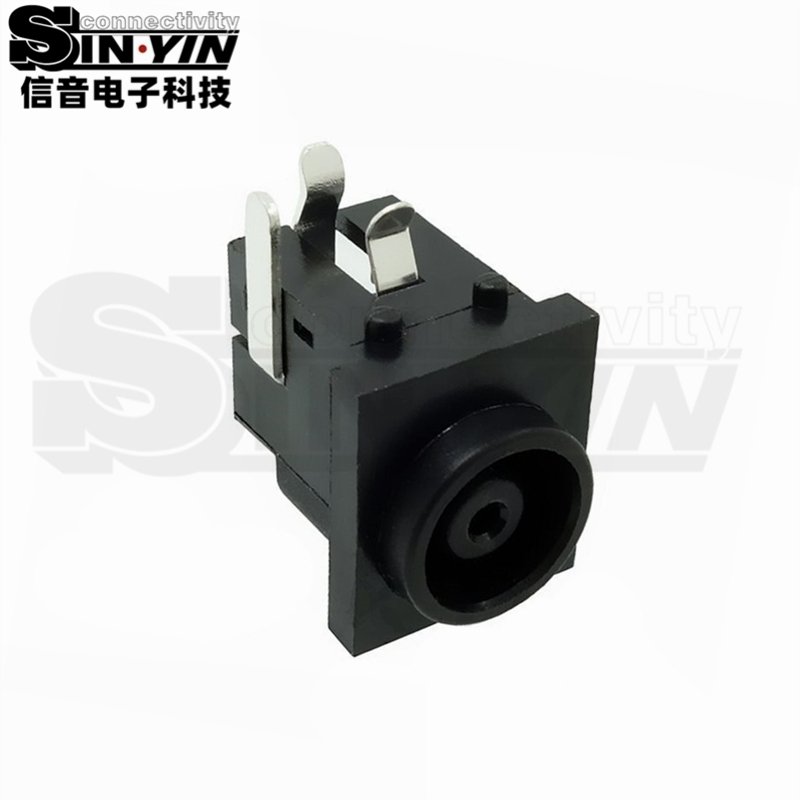

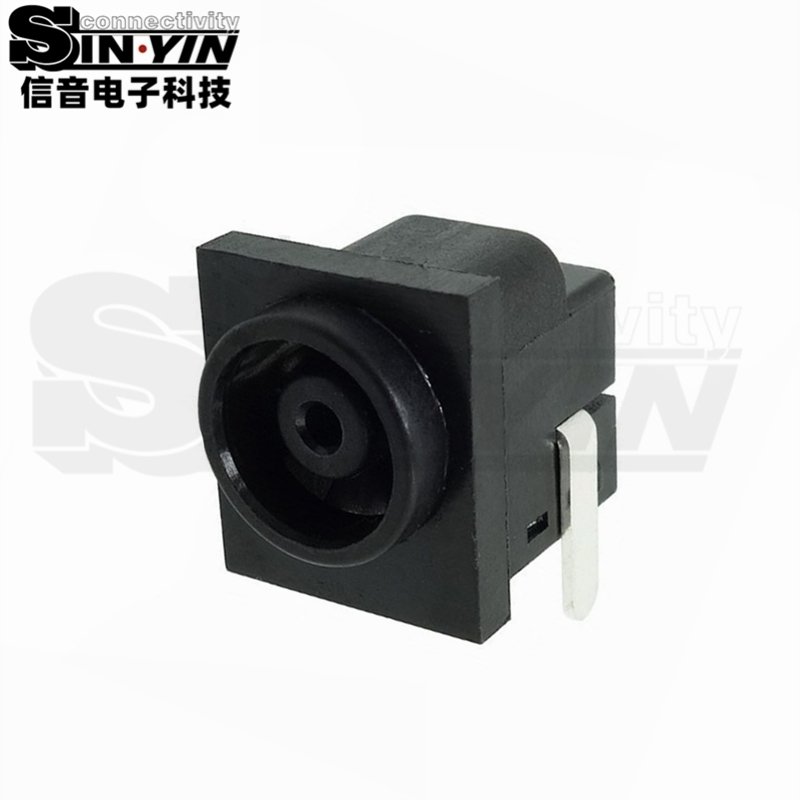

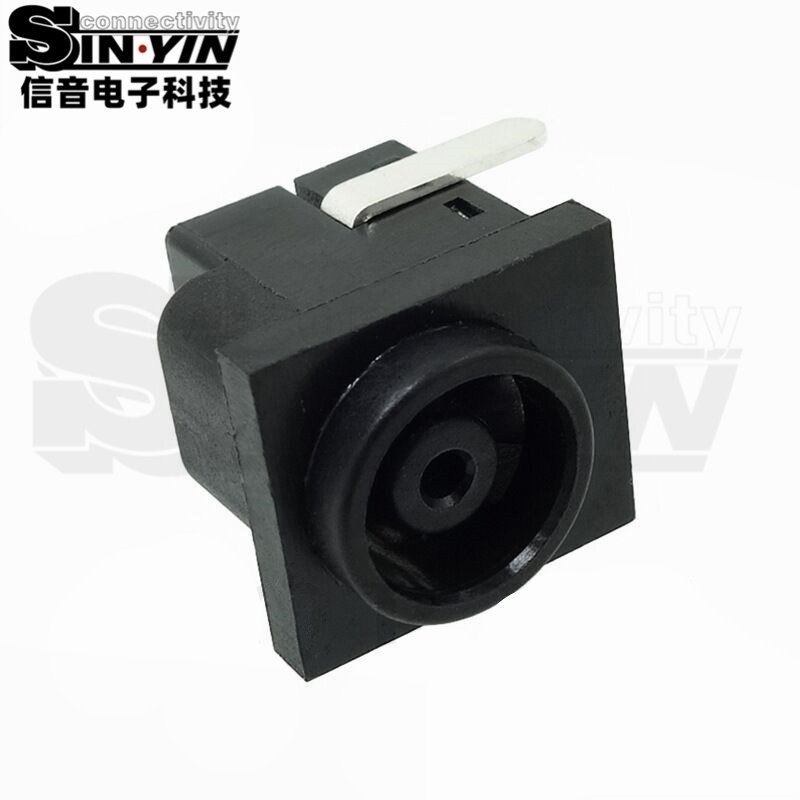

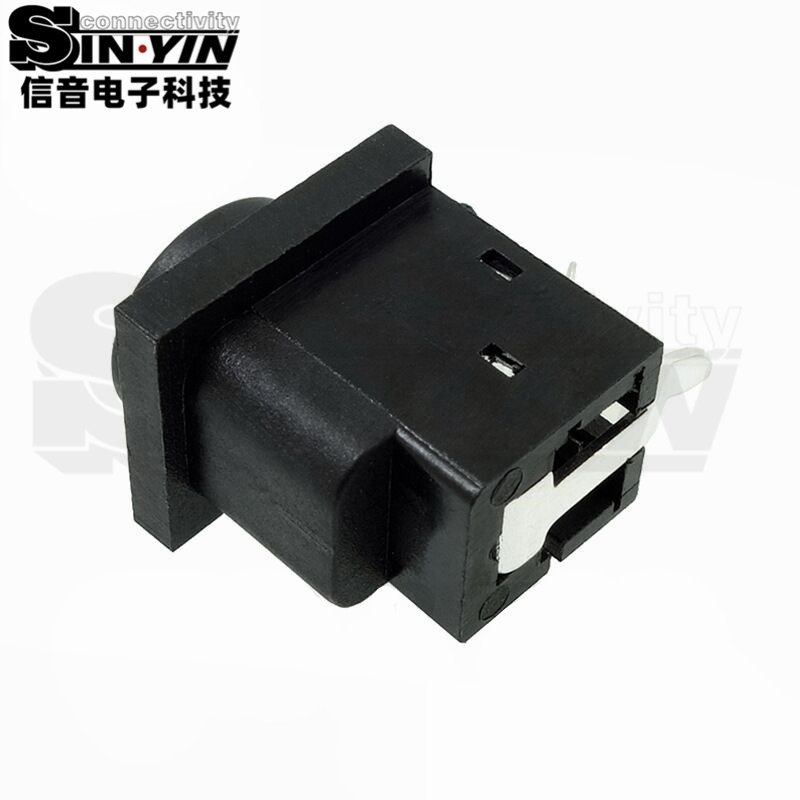

DC-038为插件式DC电源插座，前部方框尺寸标注11.0×12.5mm，插口前端突出于方框。图纸标有φ1.45mm中心针，并分别给出DC-038和DC-038A的PCB布局，型号后缀直接关系到孔槽位置。
在已有PCB上更换电源插座时，本款的首要核对项是布局版本。应将旧板的定位孔、端子槽位和前框基准与图中DC-038一栏逐项比较，不能因为插头能够插入就认为焊盘也能通用。
新设计主板可用本款评估圆形凸口到面板的距离，并根据插头护套尺寸安排周边器件。前框位置和焊盘位置应共同确定，避免焊接完成后插口被机壳遮挡或本体承受装配应力。
订购时明确DC-038而非DC-038A，并提供需要比对的PCB图。配套插头按中心针、入口及有效接触长度核对；额定负荷为50V DC/0.2A，不从插口直径推断载流能力。端子开关关系及极性按电路图确认。
一切数据以图纸规格书为标准。
| 参数项 | 规格值 |
|---|---|
| 型号 | DC-038；不与DC-038A混用PCB布局 |
| 前部尺寸标注 | 宽11.0mm；高12.5mm |
| 中心针 | φ1.45mm |
| 入口尺寸标注 | φ3.9mm；插头公差与接触长度另核对 |
| 安装布局 | 使用图纸中DC-038一栏 |
| 额定负荷 | 50V DC / 0.2A |
| 使用温度 | -40℃～+70℃ |
| 接触电阻 | ≤0.03Ω |
| 绝缘电阻 | ≥100MΩ |
| 耐压试验 | AC 500V（50Hz），1分钟；非额定工作电压 |
| 寿命标注 | 15000次；试验条件按对应规格 |
| 规格确认 | 定位孔、端子槽位与前框基准按对应版本核对；动作力未转写 |
