DC-037凸口式DC电源插座｜φ1.4mm中心针与装配轮廓

DC-037前端凸口与阶梯轮廓，φ1.4mm中心针电源接口

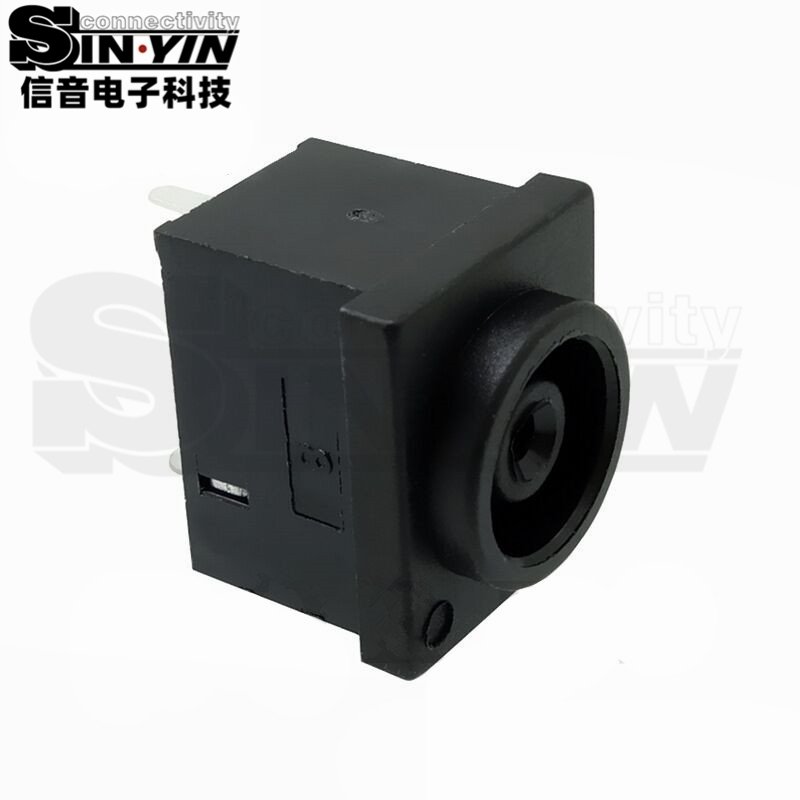

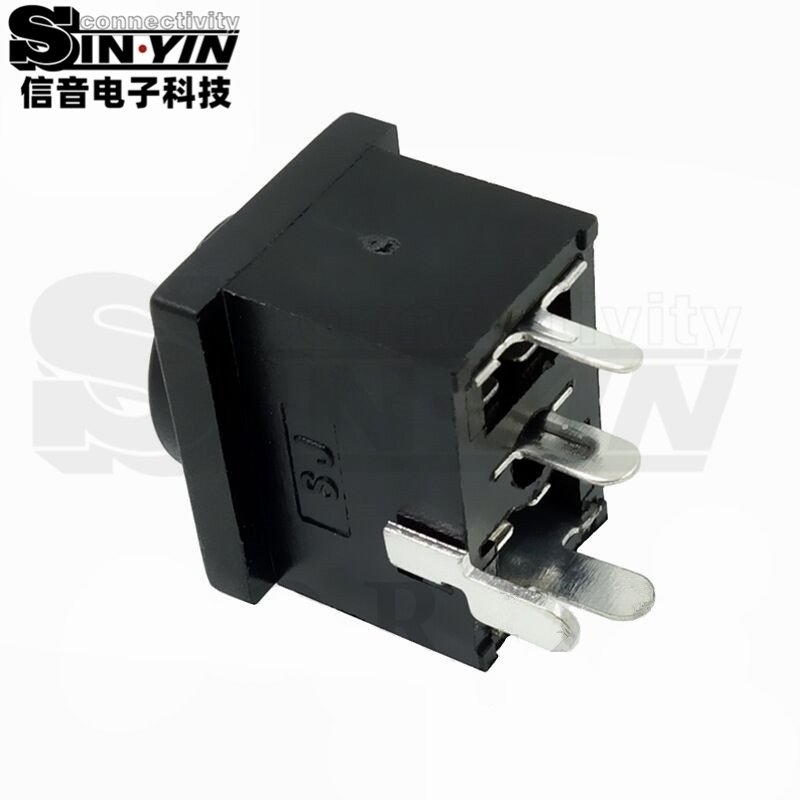

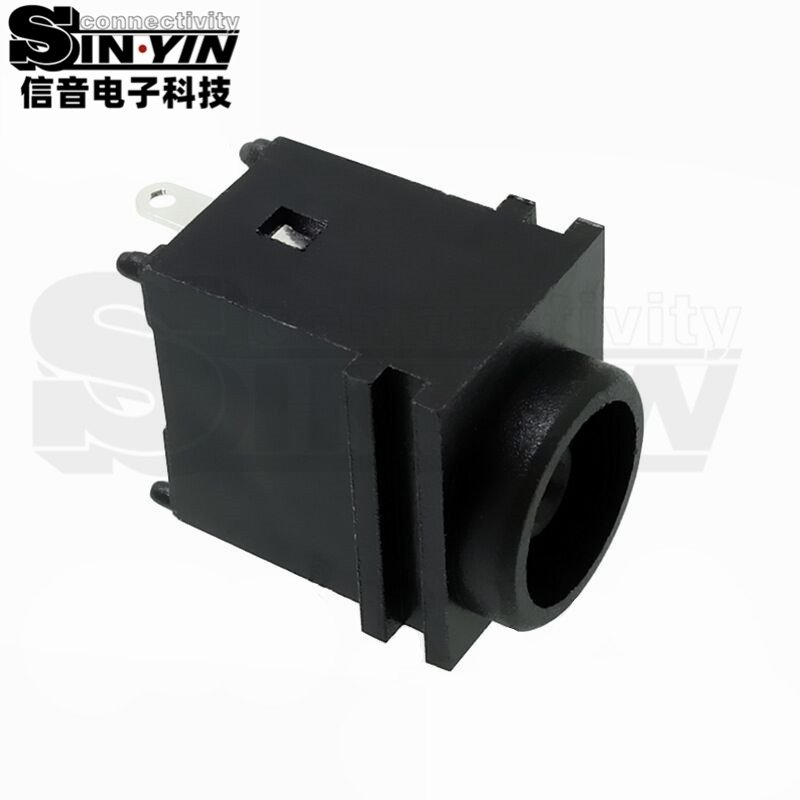

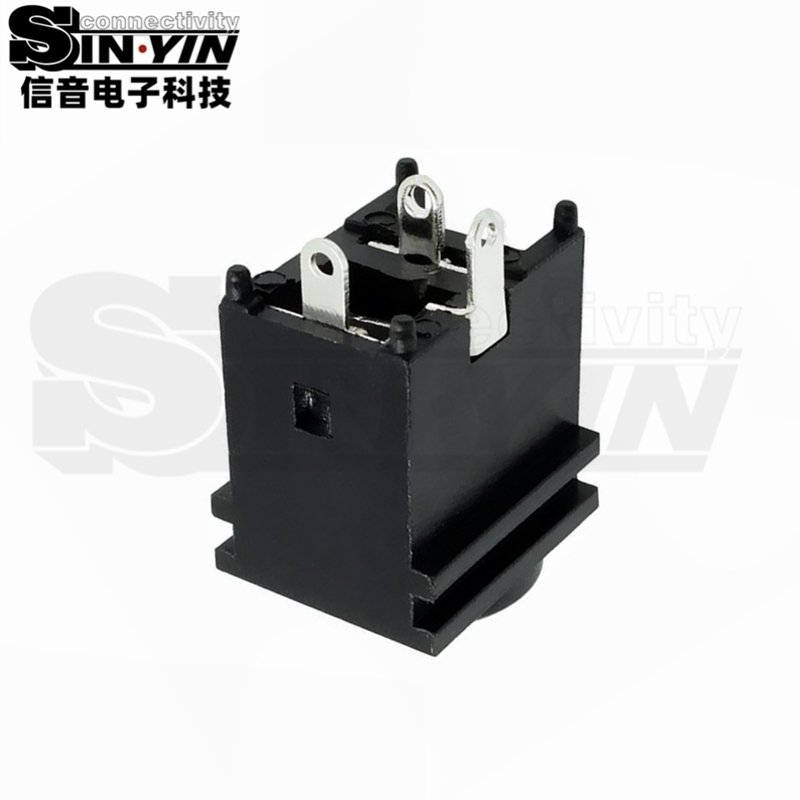

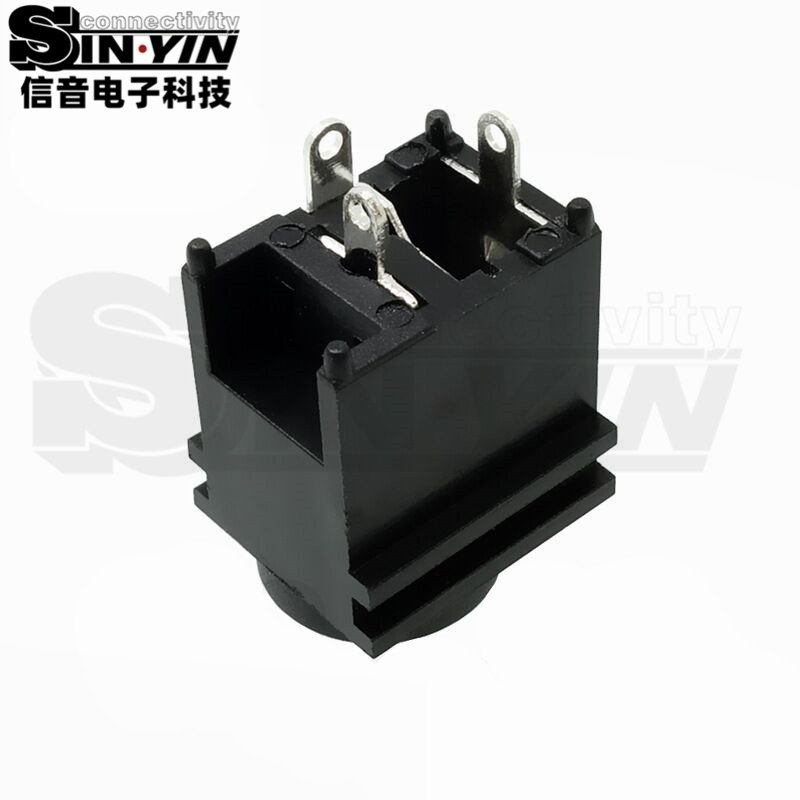

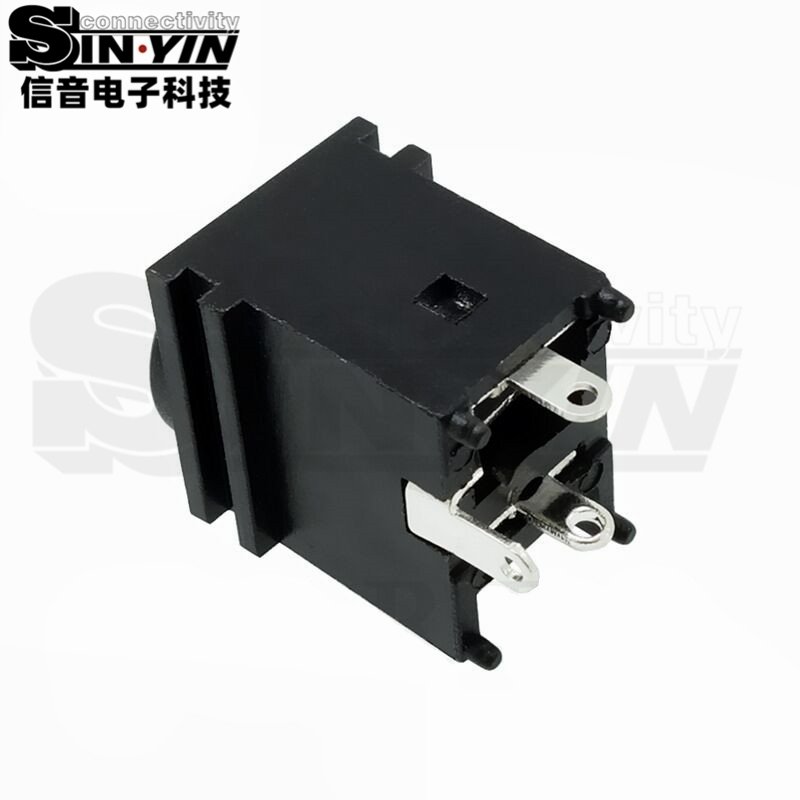

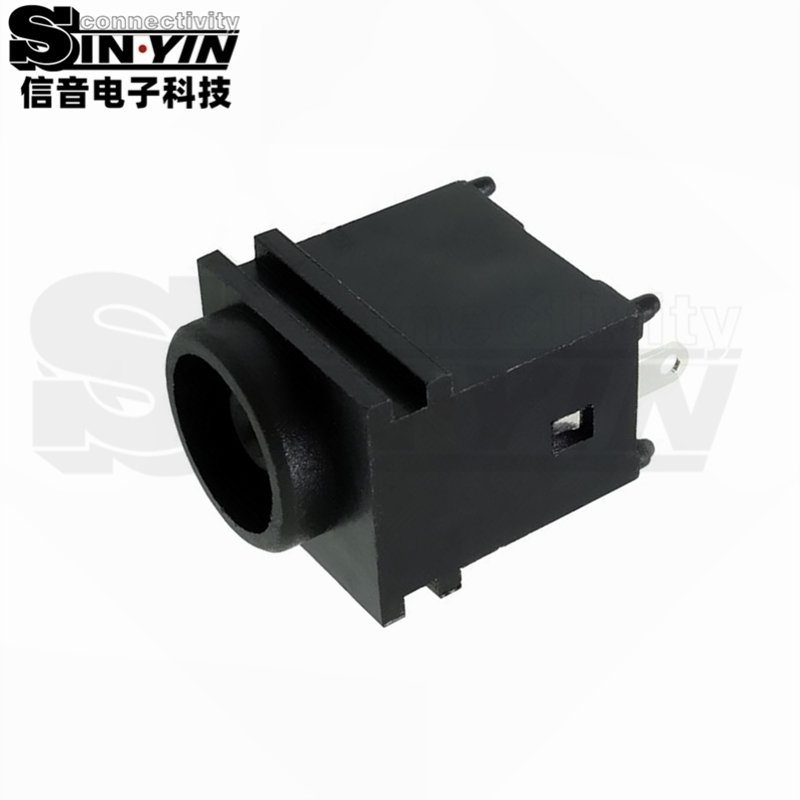

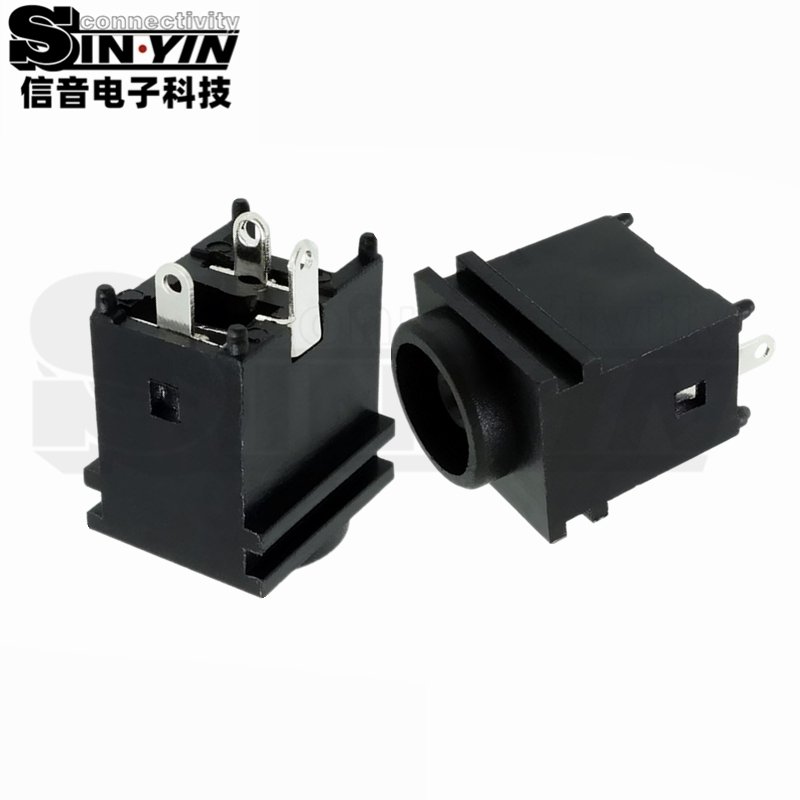

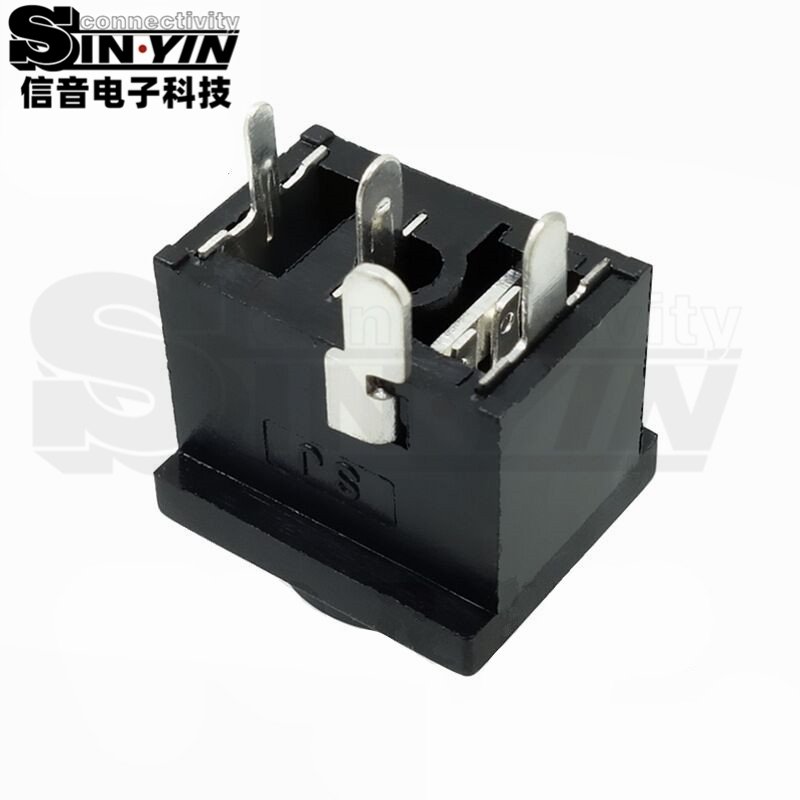

DC-037实拍展示前端圆形凸口及带阶梯的方形外框，图纸标注中心针φ1.4mm、主体长度12.0mm。选型时应同时检查面板入口和本体后部空间，而不只比较正面外形。

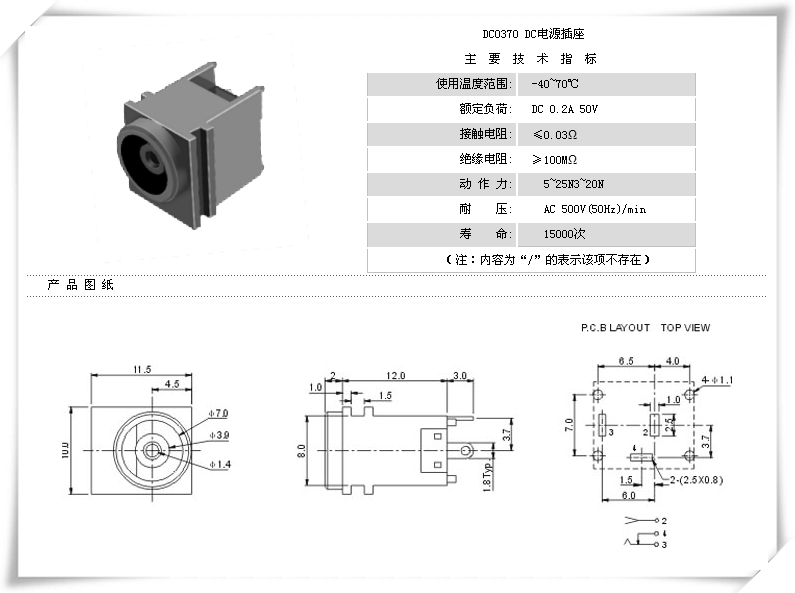

DC-037前端为圆形凸口，外围是带阶梯的方形轮廓。图纸标注前部宽11.5mm、主体长度12.0mm及φ1.4mm中心针；图中的前端突出、方框和后端端子属于不同装配区域，应分别核对。

当设备电源口位于凹入式开口或有一定厚度的机壳处，可用本款评估凸口能否与插头护套配合。检查重点是插头能否完全插入，以及方框、阶梯和外壳筋位是否相碰，而不是仅让圆孔对准。

用于样机接口选型时，可结合实拍与PCB顶视图核对本体朝向、孔位和端子伸出方向。后端连接需要的空间应计入整机布局；外框阶梯本身不作为卡扣保持力、防水或抗振性能的证明。

φ1.4mm中心针不宜仅凭近似尺寸替换为其他小针径插座，需确认插头内孔、公差和接触长度。电气设计按50V DC/0.2A额定负荷及端子示意核对，安装方式以本款装配图为准，不混用其他系列的焊盘。

一切数据以图纸规格书为标准。
