DC-028卧式电源插座｜8.8mm宽、φ1.65mm中心针

DC-028卧式插件电源插座，8.8mm宽本体与φ1.65mm中心针

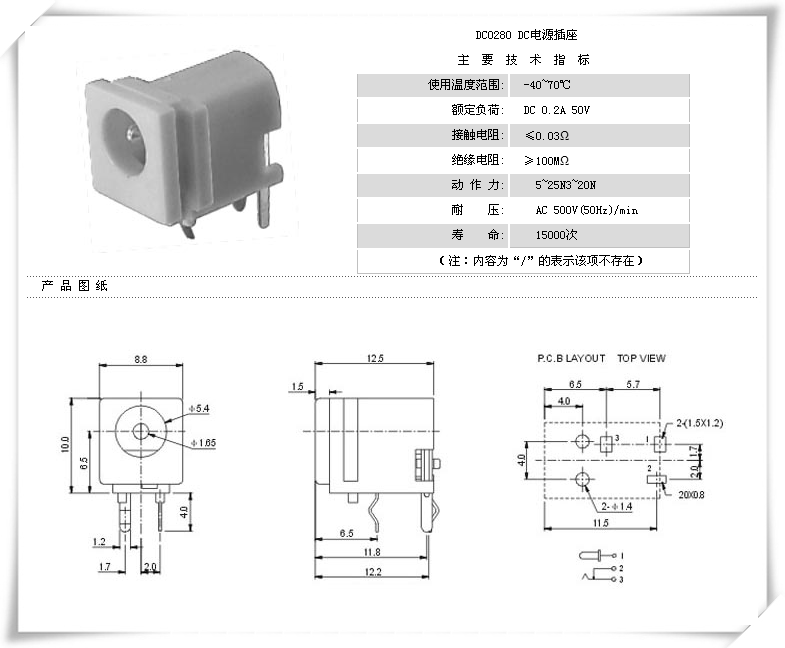

DC-028采用卧式插口、向下插件引脚及底部定位柱。图纸标注本体宽8.8mm、主体长12.5mm，适合先按主板边缘、定位孔和插头进入方向核对布局。

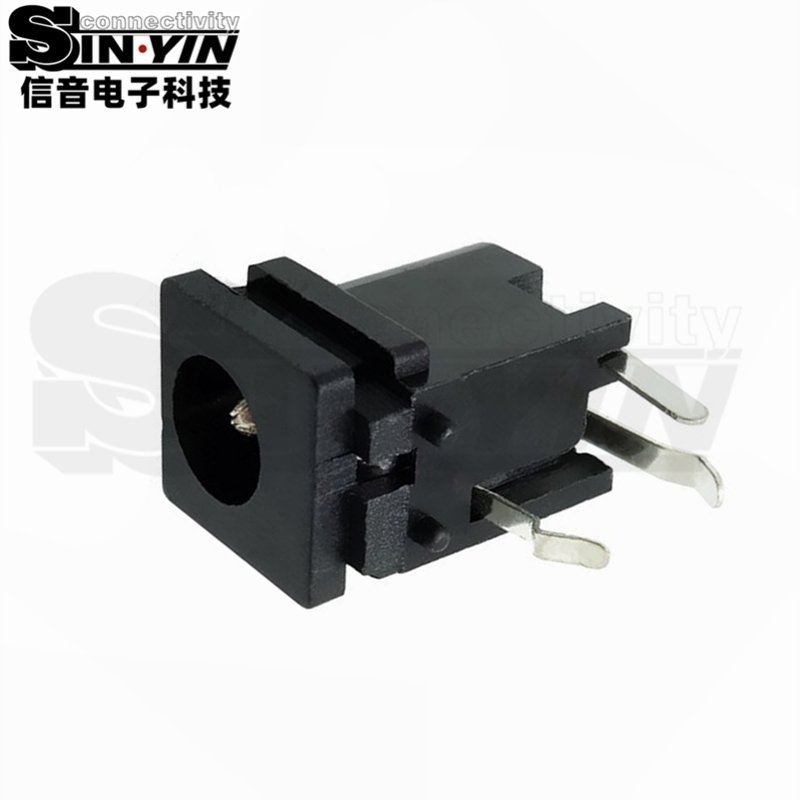

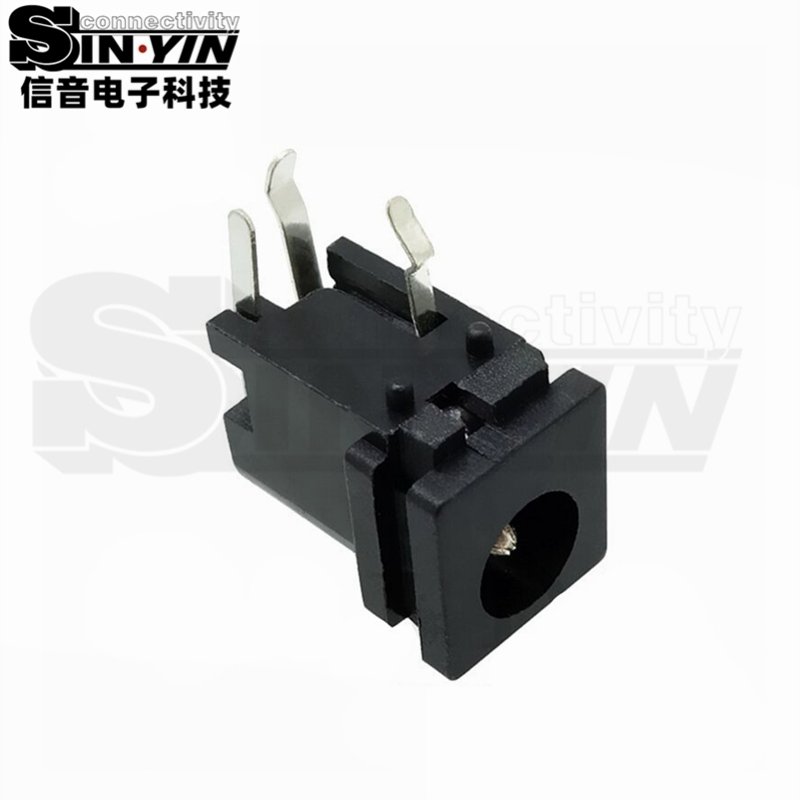

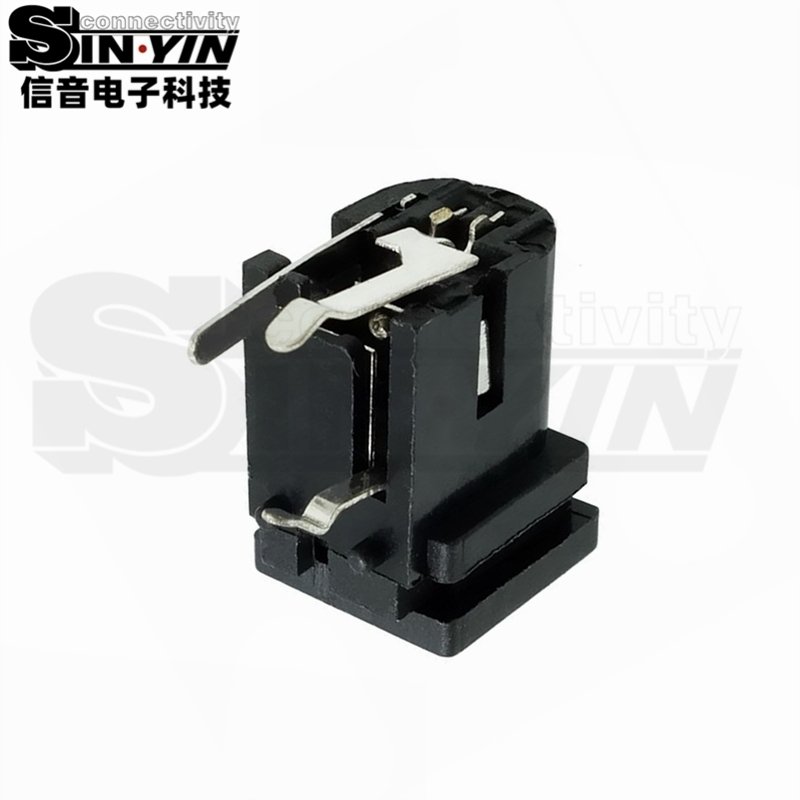

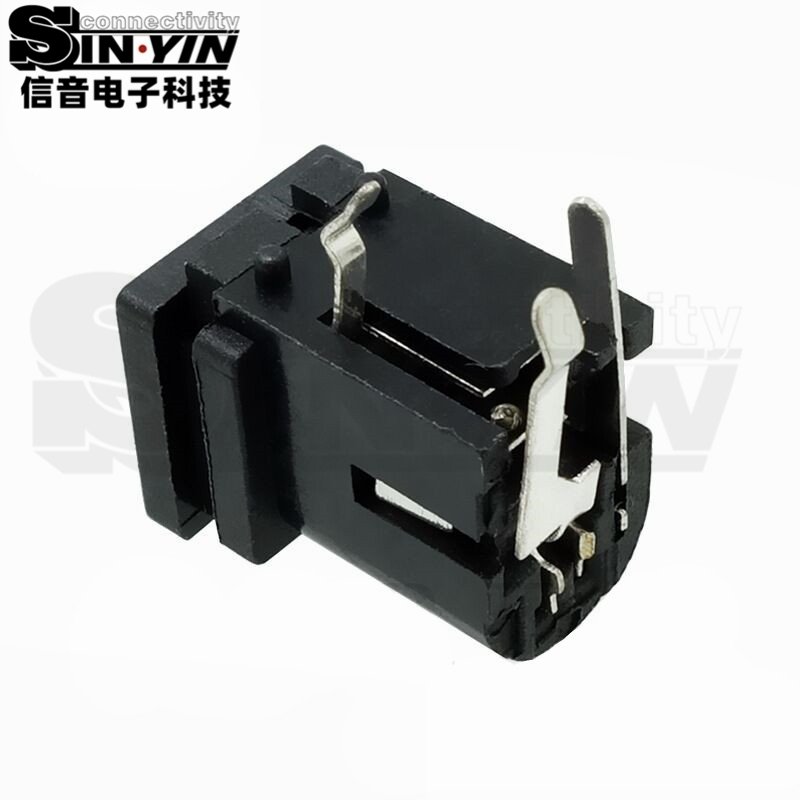

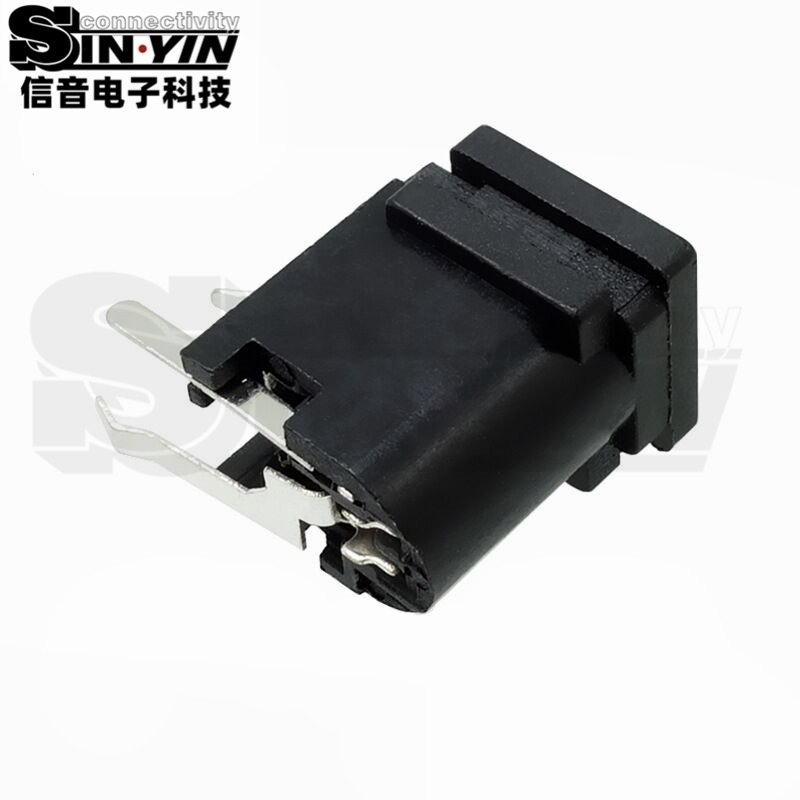

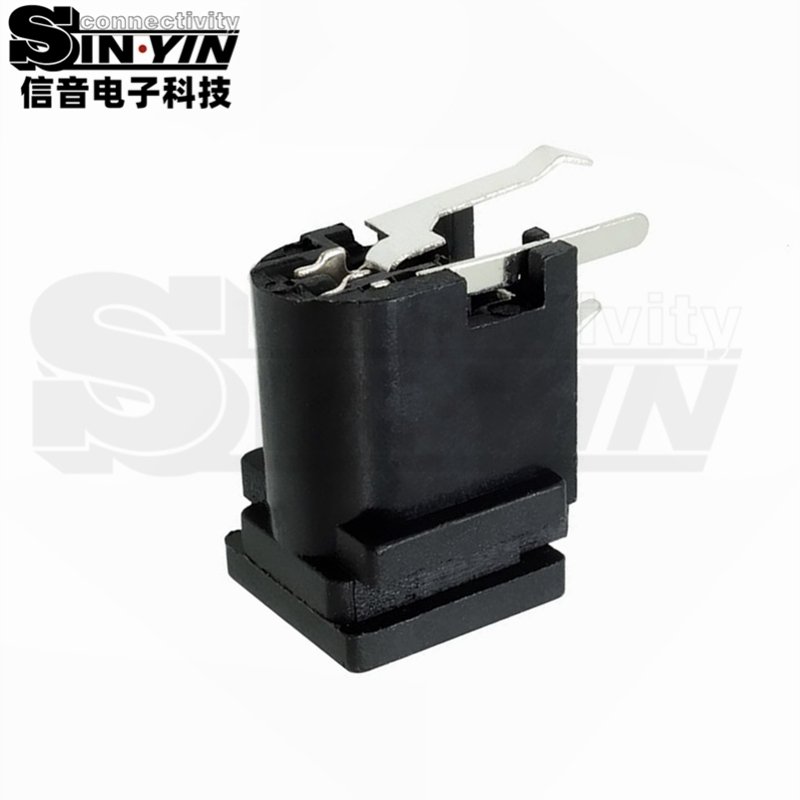

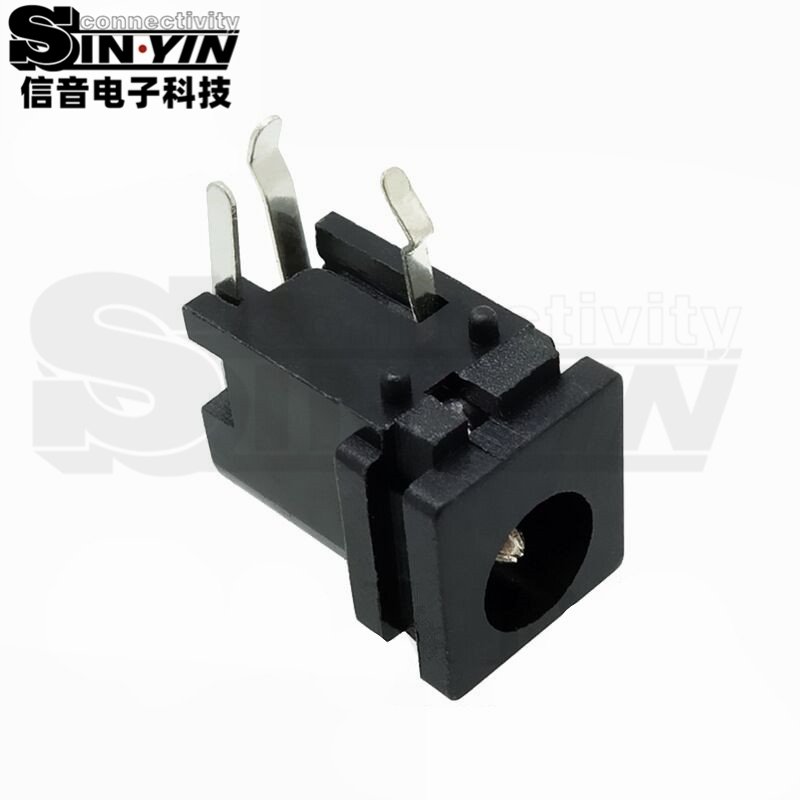

DC-028为卧式插件DC电源插座，插头从本体前方进入，连接引脚伸向PCB焊孔。实拍可见底部定位柱，图纸分别列出定位孔与电气端子孔，主板设计时不能将两者合并为同一种孔位。

对于电源口位于主板边缘的小型控制板，可将本款作为外接直流输入的候选。8.8mm本体宽度可用于评估接口之间的横向间隔；12.5mm主体长度和前端轮廓则用于核对板边到机壳开口的距离。

在批量插件装配中，底部定位结构需要与PCB孔位一致，以便先定位再焊接。定位柱并不替代设备的受力支承，插拔载荷和焊点可靠性仍应按整机固定方式验证。

按图纸φ1.65mm中心针和φ5.4mm入口标注核对配套插头，另检查插入长度及公差。PCB需同时核对定位孔、长槽焊孔和端子定义；额定50V DC/0.2A不等于建议设备采用50V供电，实际电压、电流和极性由输入电路确定。

一切数据以图纸规格书为标准。
