DC-025BM金属螺纹电源插座｜M8×0.75面板安装

产品概述

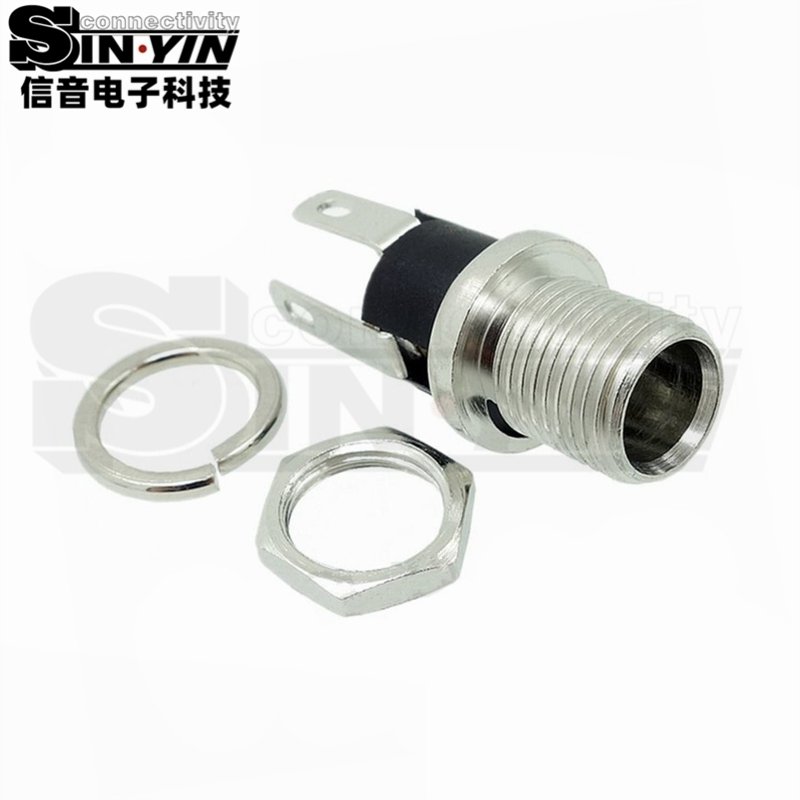

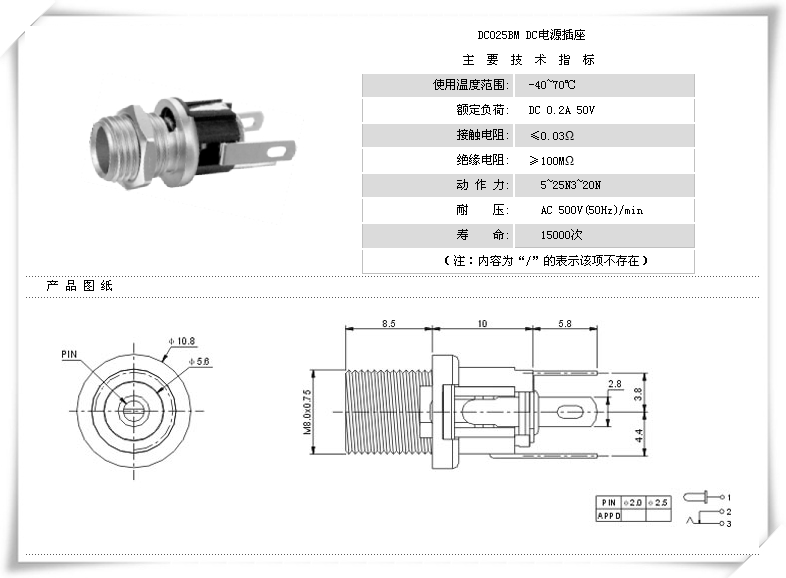

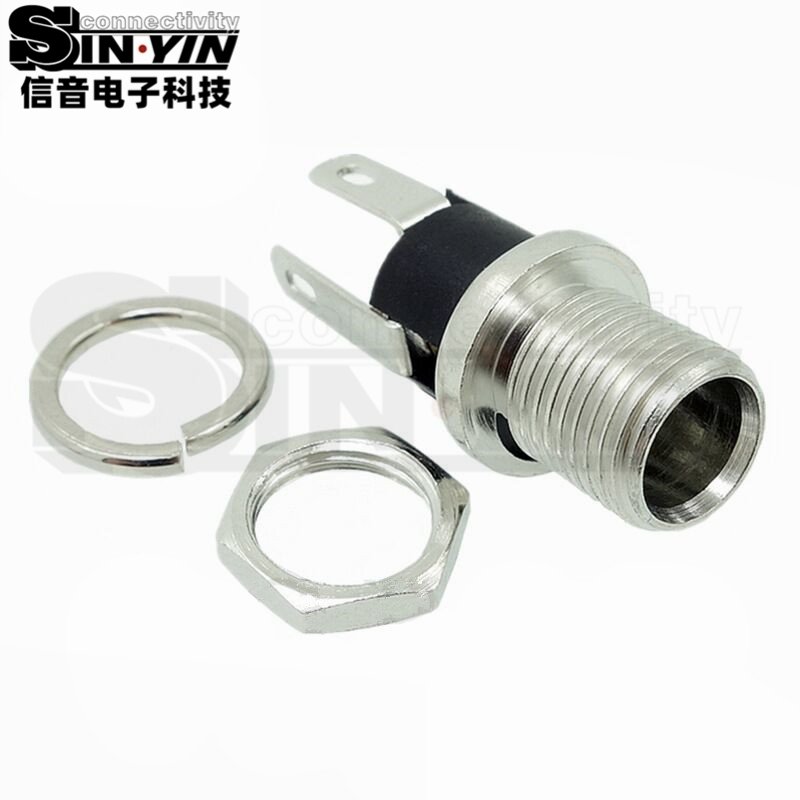

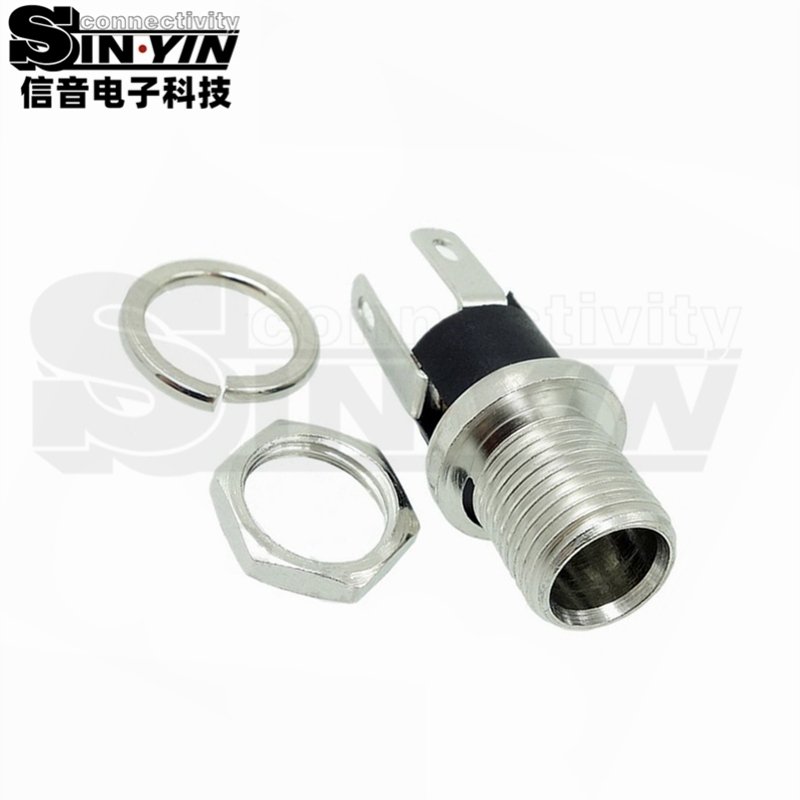

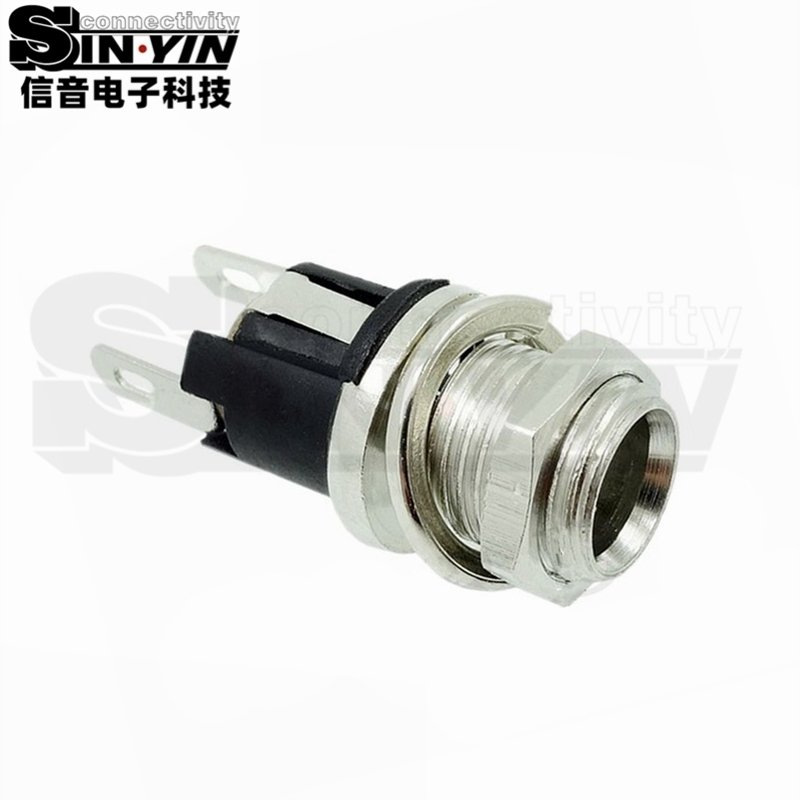

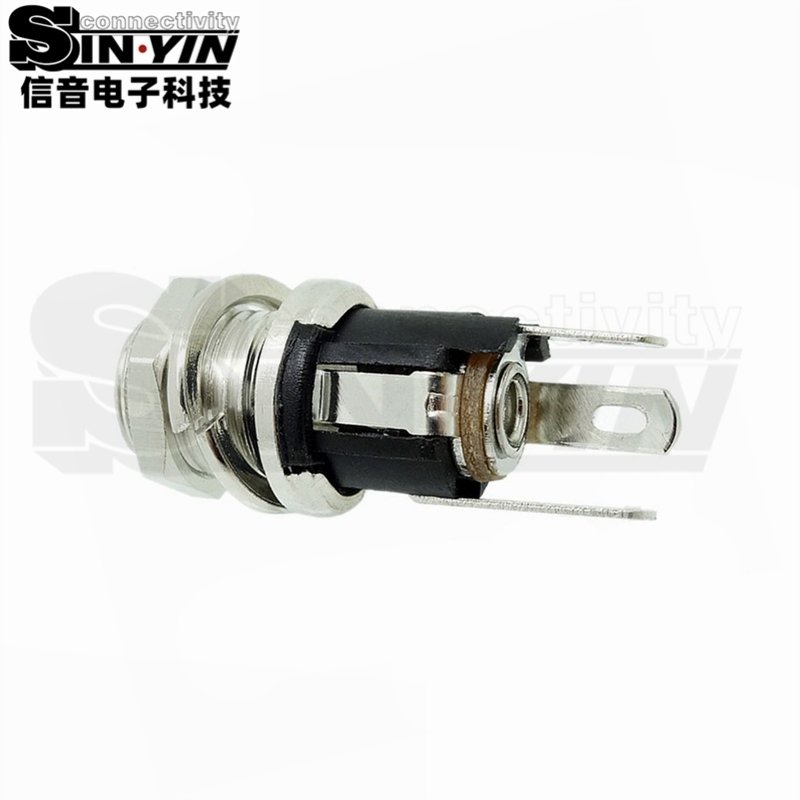

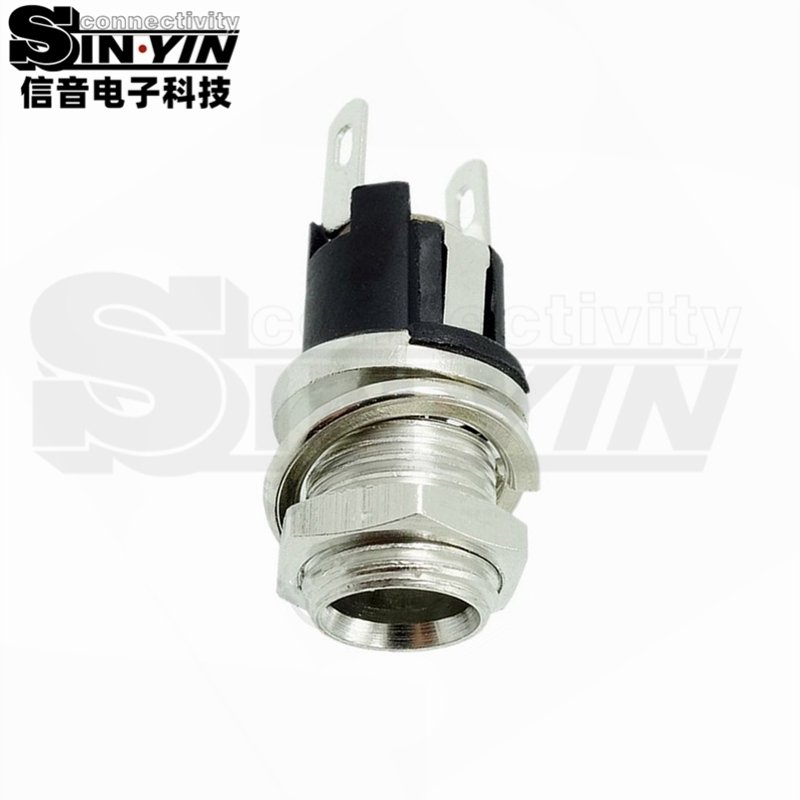

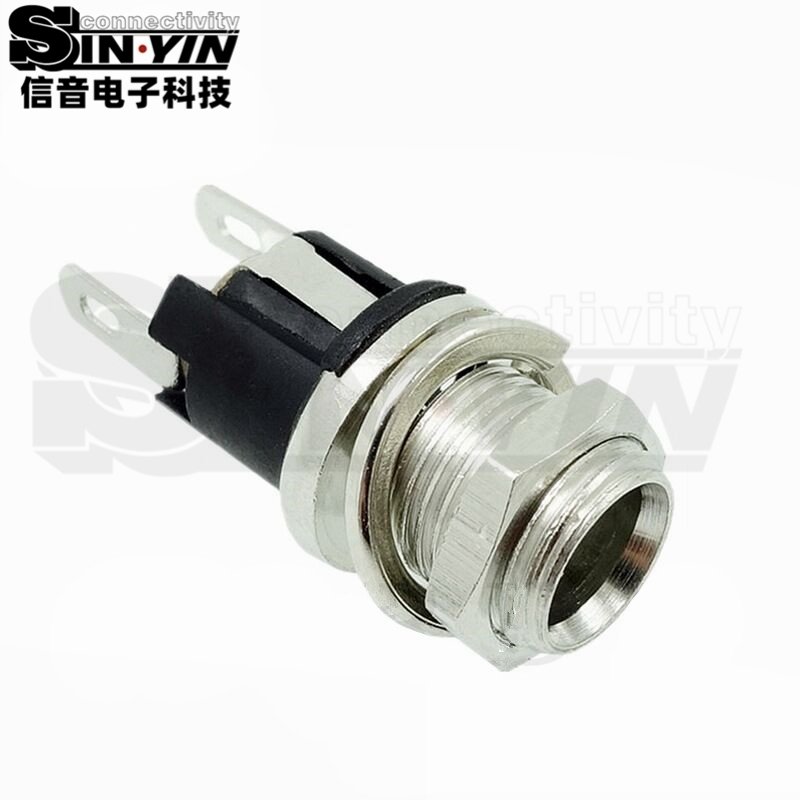

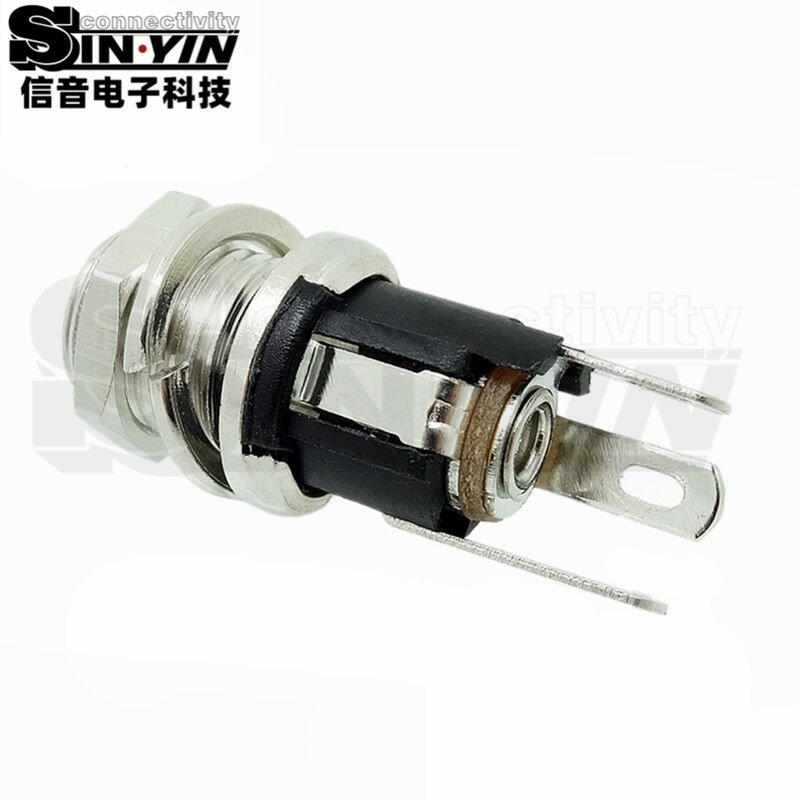

DC-025BM采用金属螺纹前端与后部绝缘本体，实拍可见锁母和三片连接端子。图纸明确标注M8×0.75螺纹、φ10.8mm前缘及8.5mm前部长度尺寸，面板开孔和可装板厚仍应按完整装配要求确认。

应用场景

对于电源插口单独安装在仪器或控制盒面板上的方案，可把本款作为金属螺纹固定接口的候选。需检查锁母与相邻连接器的距离、拧紧工具是否能进入，以及面板后侧对端子的遮挡情况。

在采用内部焊接线缆连接输入电路的装配方案中，应结合带孔端子的实际尺寸选择线材及焊接工艺，并给焊点绝缘与线缆固定预留空间。电缆拉力应由整机固定结构管理，不应仅依靠焊点承担。

选型要点

中心针φ2.0mm、φ2.5mm为图纸列出的选项，不代表同一供货件同时兼容两种插头。按50V DC/0.2A额定负荷审查实际输入条件，逐脚核对极性和接触关系。金属前端与电路地的关系需测量并结合电路确认，不自行宣称接地、屏蔽或防水性能。

一切数据以图纸规格书为标准。
