DC-022C螺纹面板DC插座｜M12×1.0固定、30V 3A

三端子连接与面板螺纹结构，按实际电流和接线空间选型

DC-022C图纸标注M12×1.0安装螺纹及DC 30V、3A额定负载，端子在后方引出。可评估需要独立面板电源口的控制盒设计，配套插头、端子定义和负载温升均需结合整机条件确认。

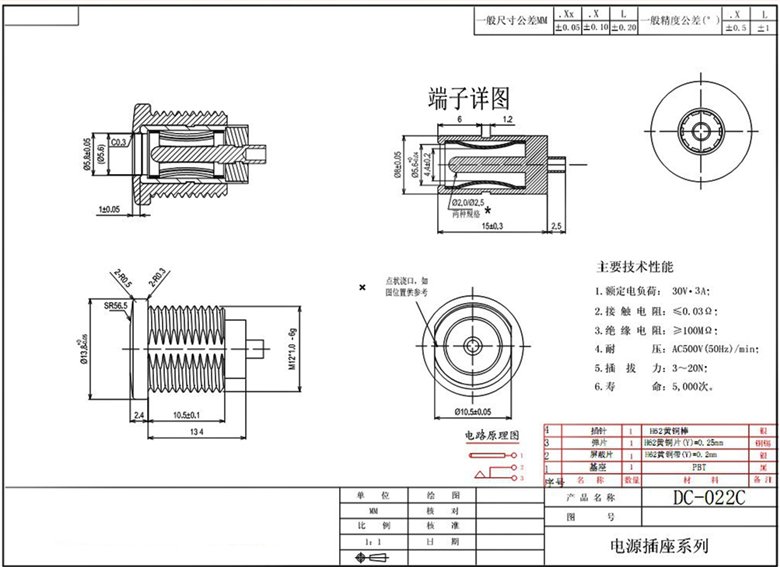

DC-022C以螺纹段固定在面板上，图纸标注M12×1.0螺纹和三端子电路示意。规格表给出DC 30V、3A额定负载，应与同系列其他型号分开引用，不能将该额定值用于外形相近但未确认的插座。

在控制盒需要通过外部DC插头输入电源时，可评估DC-022C的面板固定方案。其3A额定电流可作为负载筛选依据，但是否适合具体电路，还取决于插头触点、线径、焊接质量和实际温升。接线应按端子示意区分供电与切换触点，面板上的螺纹固定不代表具有防水等级或可用于室外环境。

M12×1.0是螺纹规格，不直接当作开孔尺寸；开孔、板厚和锁紧空间按装配图核对。图纸列φ2.0／φ2.5mm中心针，插头版本必须与交付规格一致。负载连续运行、启动电流和插拔操作条件应另行验证，不据额定电流承诺热插拔。

一切数据以图纸规格书为标准。
