DC-022螺纹锁母式DC插座｜面板开孔与后端接线选型

产品概述

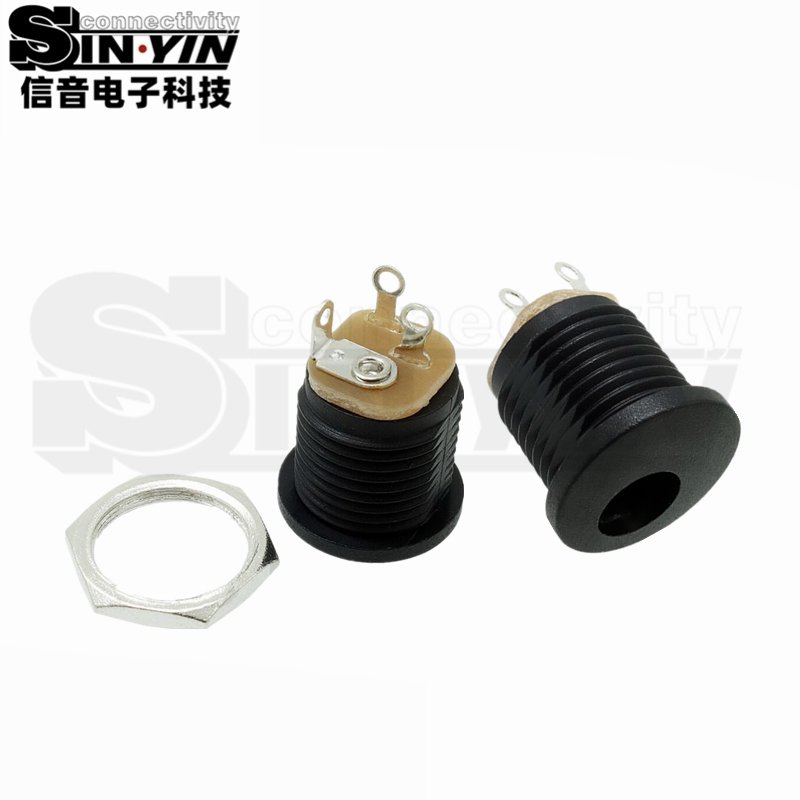

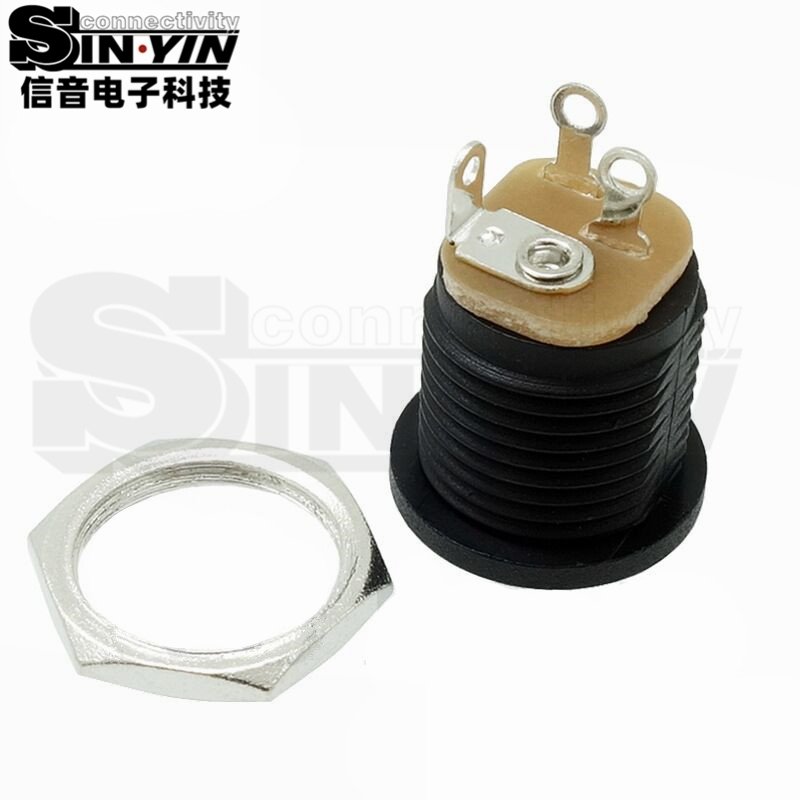

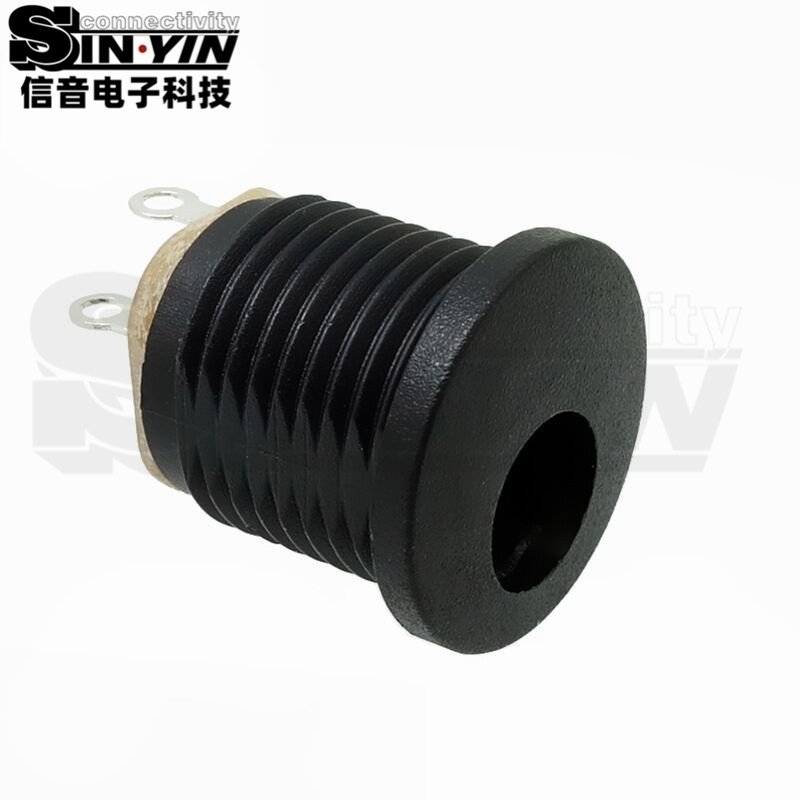

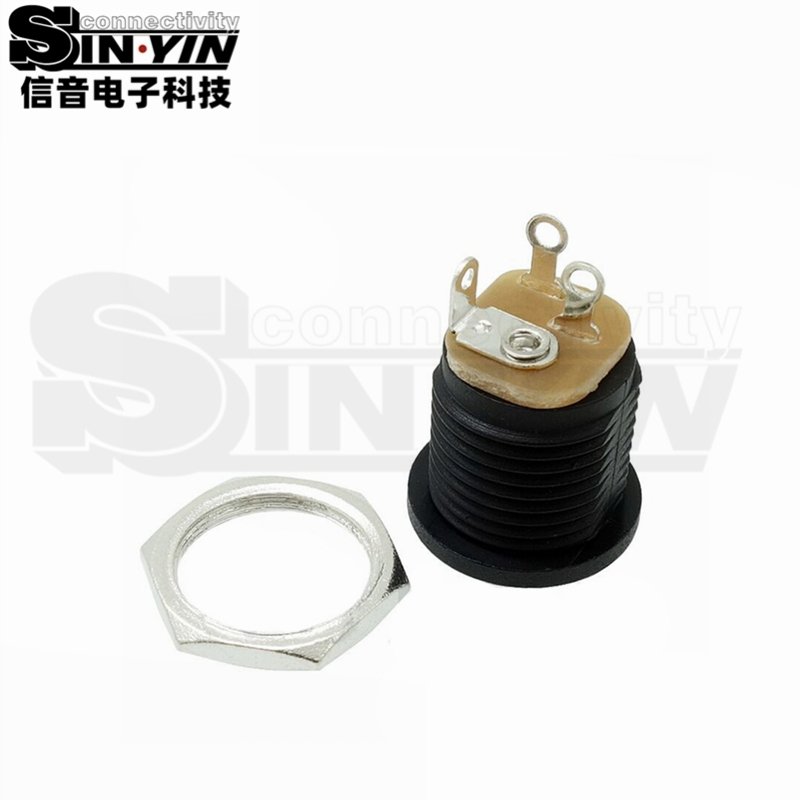

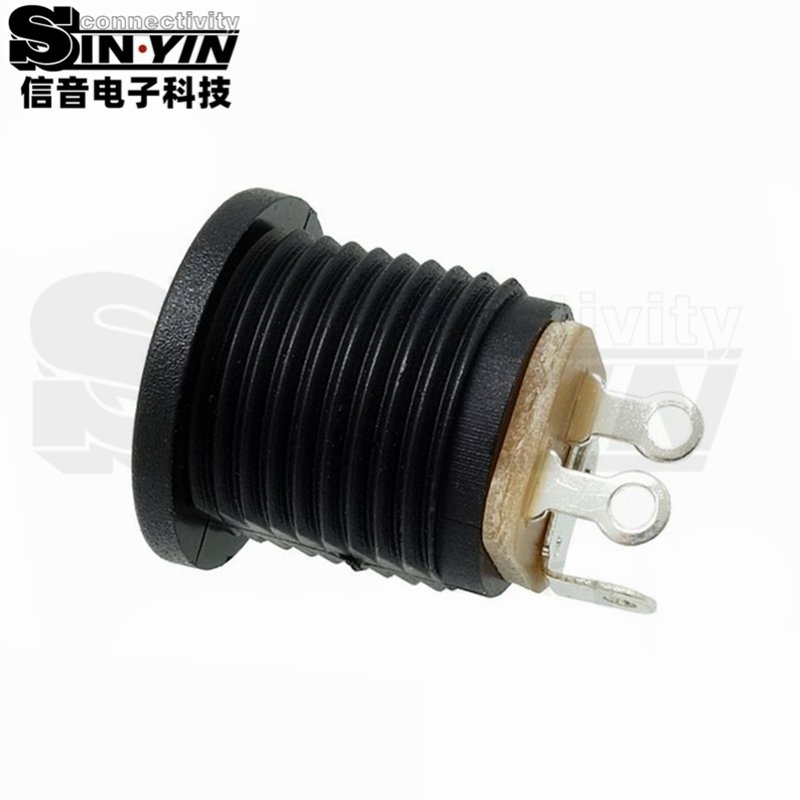

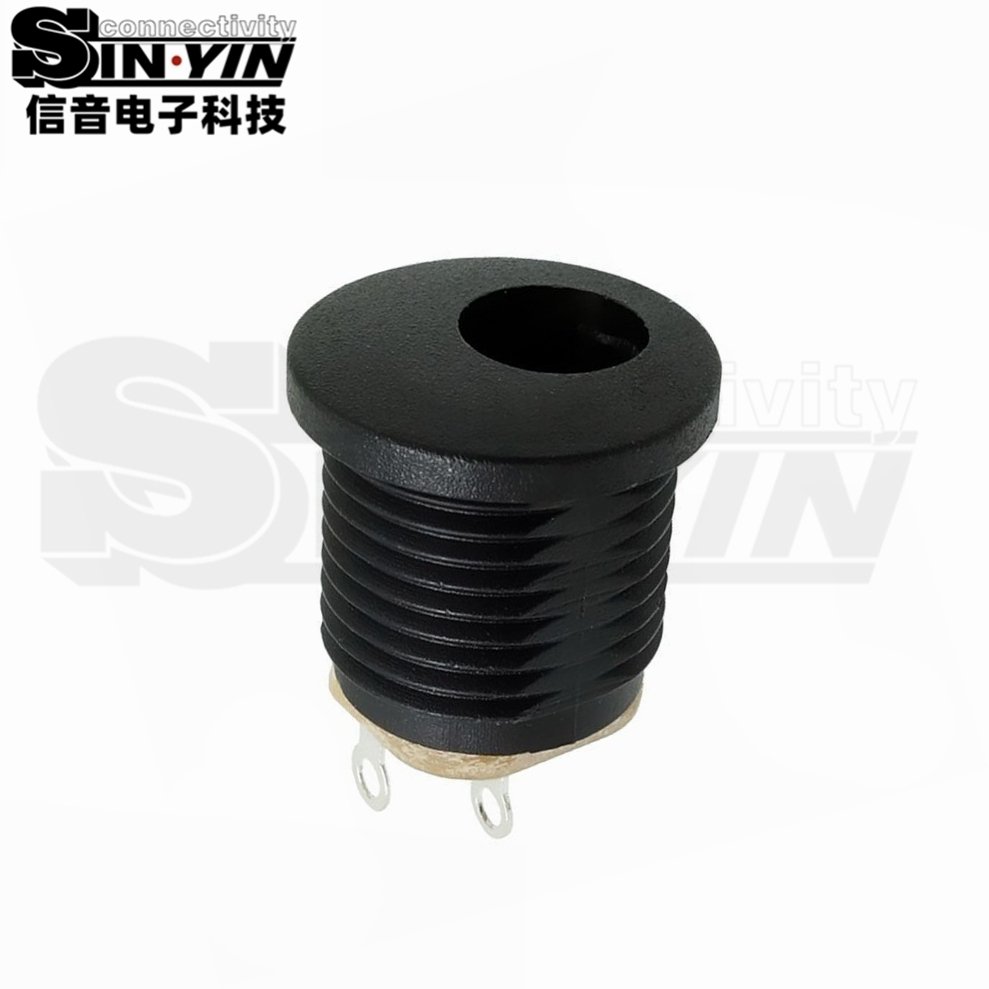

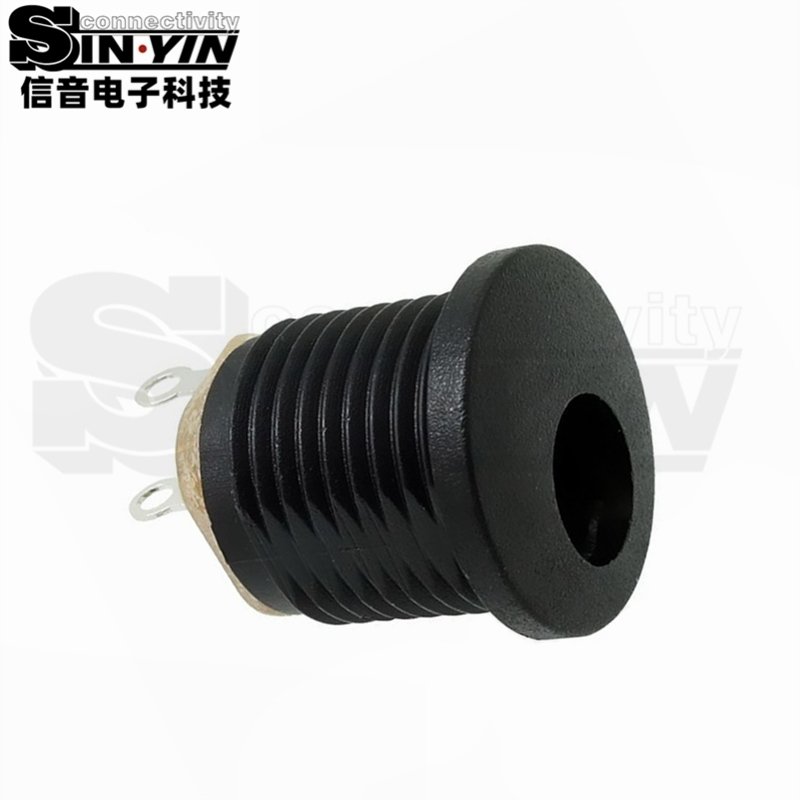

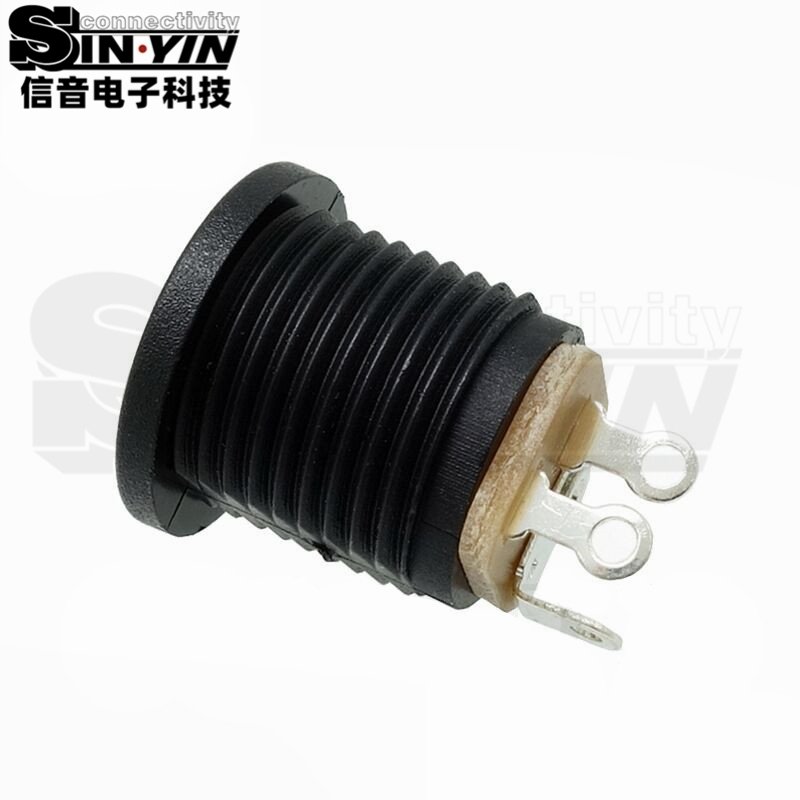

DC-022实拍可见螺纹本体、锁母及后部三个端子，图纸标注前缘直径φ14.0mm。安装依靠螺纹与锁母配合，不应把前缘外径直接当作面板孔径，也不能仅凭照片确定螺纹直径和牙距。

应用场景

在希望把电源插口独立固定于设备面板的方案中，可将本款与双孔法兰插座比较。锁母式结构需要留出装入方向和工具操作空间，装配时还应检查面板厚度、孔形以及拧紧后本体是否随插拔转动。

对于主板与面板之间有距离的控制盒，后部端子可作为规划内部连接的起点，具体采用线缆还是PCB应由端子工艺和结构共同决定。穿过面板不等于具有密封能力，户外或潮湿工况不能仅依据锁母结构选用。

选型要点

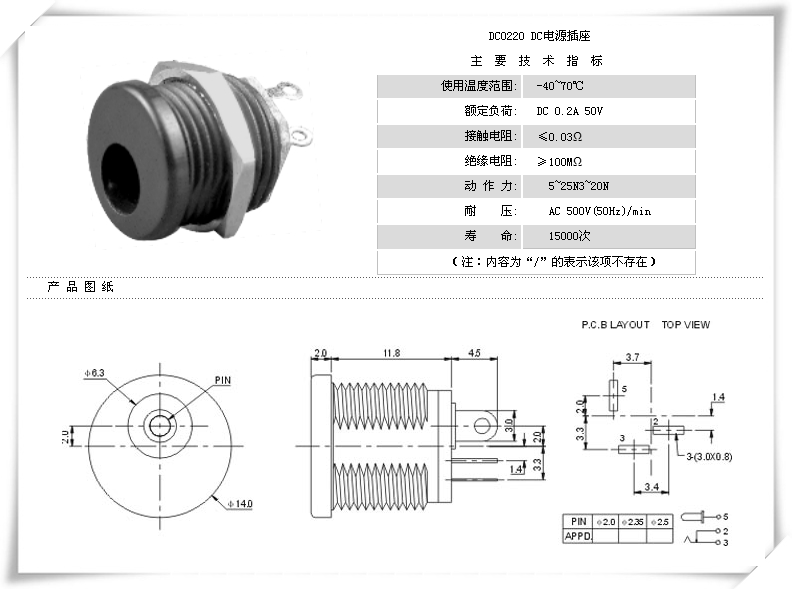

配套插头按中心针实际选项、插头内外径和有效插入长度核对；图纸列φ2.0mm、φ2.35mm和φ2.5mm针径选项。电气选型遵循50V DC/0.2A额定负荷，并按图中端子示意检查接触关系。面板加工前应取得完整螺纹及安装尺寸确认。

一切数据以图纸规格书为标准。
