DC-021螺纹面板DC插座｜M12×1.0固定、30V 1A直流输入

产品概述

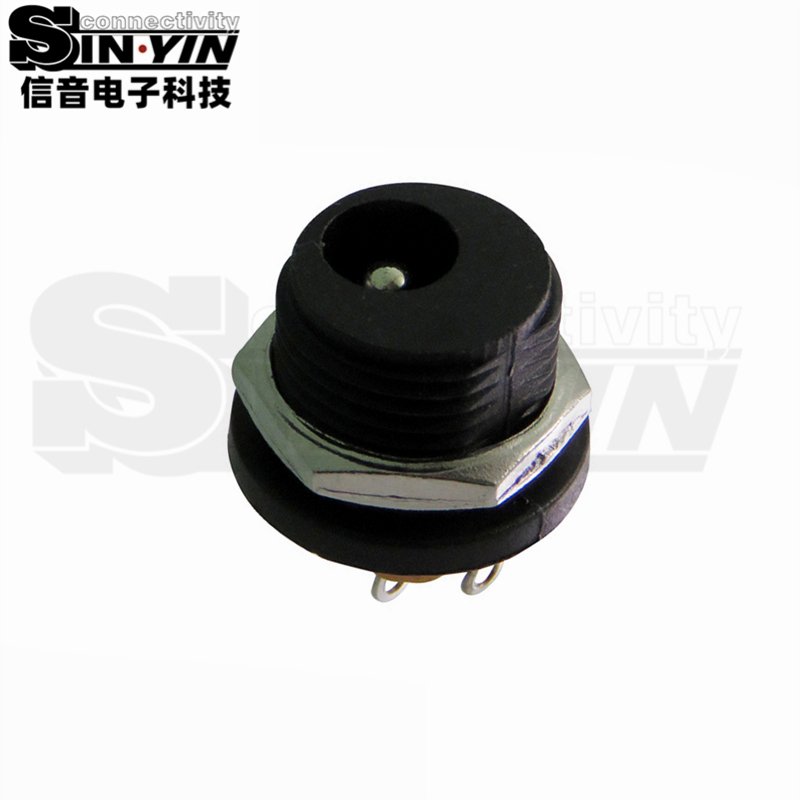

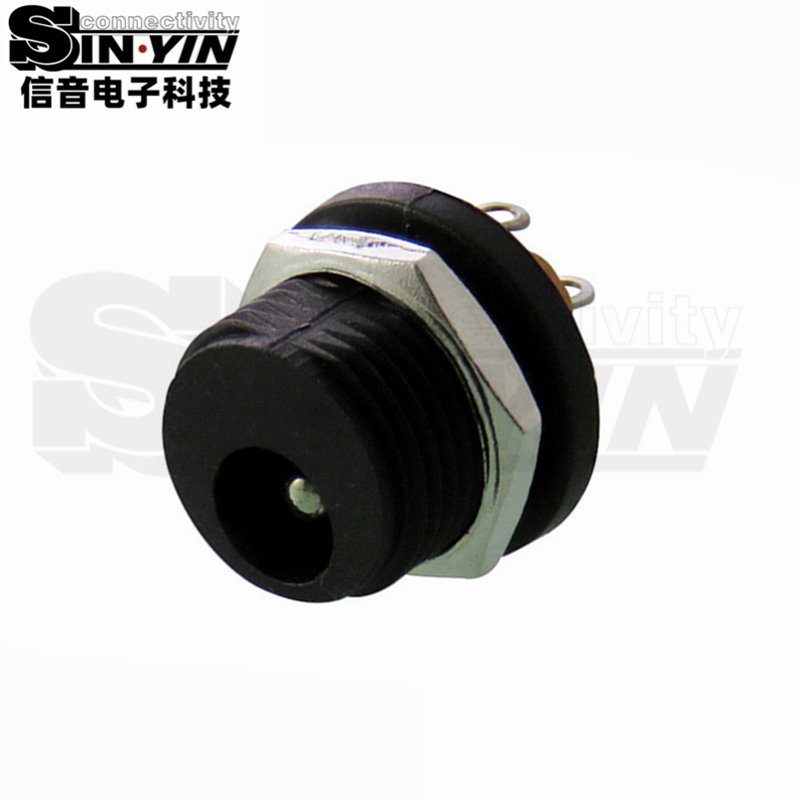

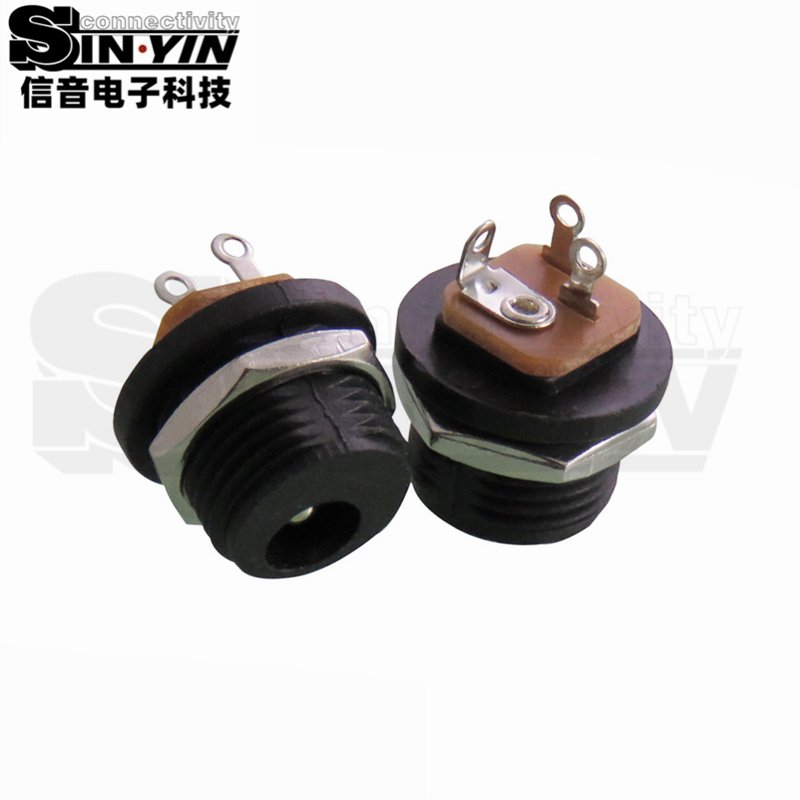

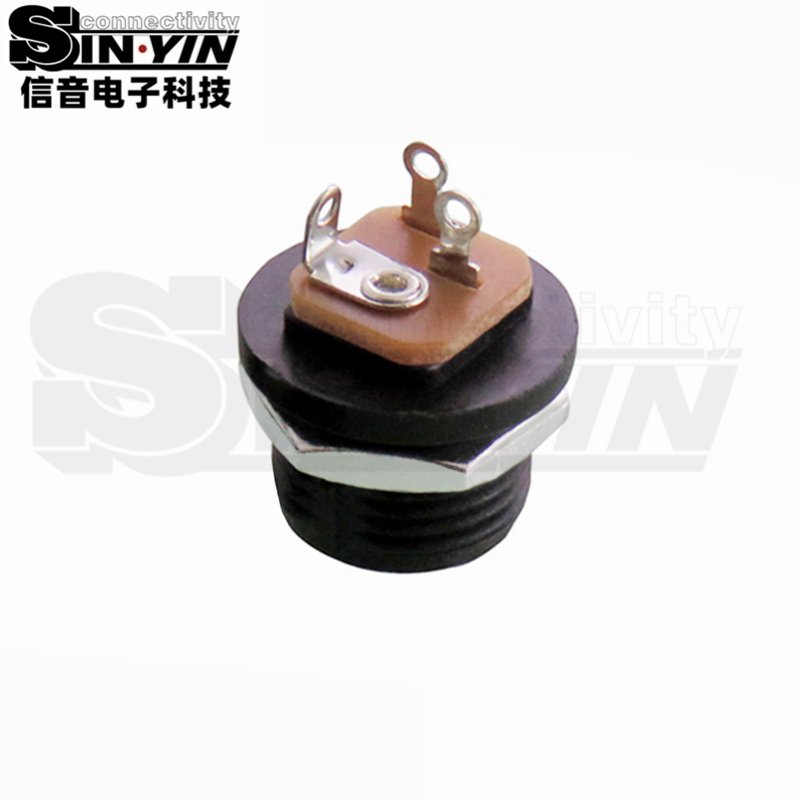

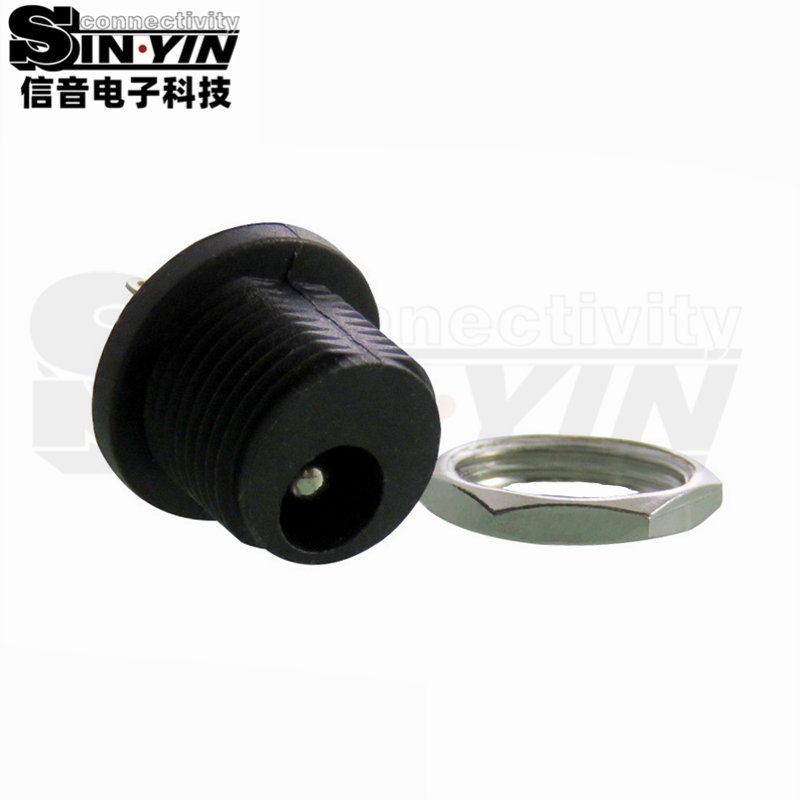

DC-021采用圆形螺纹固定结构，安装螺母位于插座前段，电气端子从后方引出。与直接固定在PCB上的电源口相比，该结构将面板安装位置和内部接线位置分开，选型重点在螺纹配合、面板厚度及端子后方空间。

应用场景

在控制盒或仪器面板需要单独设置直流电源入口时，DC-021可作为螺母固定方案的选型对象。电源线从插座后部接入内部电路，布局时应为焊点绝缘、线缆转弯和维护操作留出余量。图纸额定负载为DC 30V、1.0A，应用前还应检查实际负载及启动电流。螺纹固定不等于防水结构，本型号不据此宣称防水等级或户外适用性。

选型要点

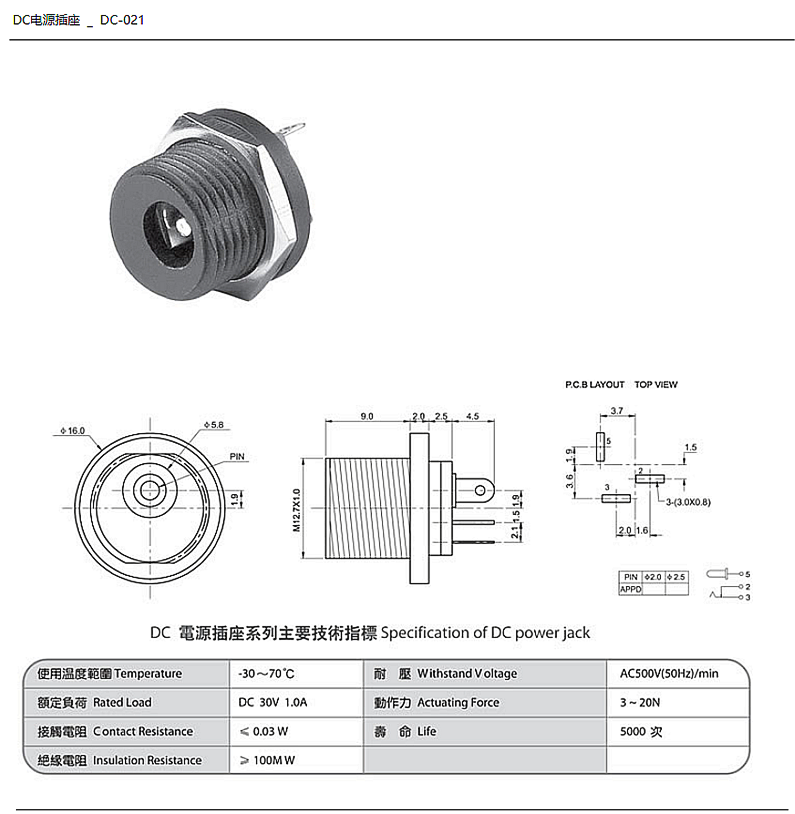

M12×1.0为安装螺纹，不应直接当作面板开孔尺寸；开孔、板厚和螺母锁紧空间需结合装配图确定。图纸列有φ2.0mm、φ2.5mm中心针选项，采购时应以确认样品或最终规格书锁定版本，不按系列选项替代实际交付规格。端子功能和插头极性应逐项核对。

一切数据以图纸规格书为标准。
