DC-020双孔前框电源插座｜23mm宽、向下出脚布局

DC-020横向双孔前框，23.0mm宽与向下出脚的PCB布局

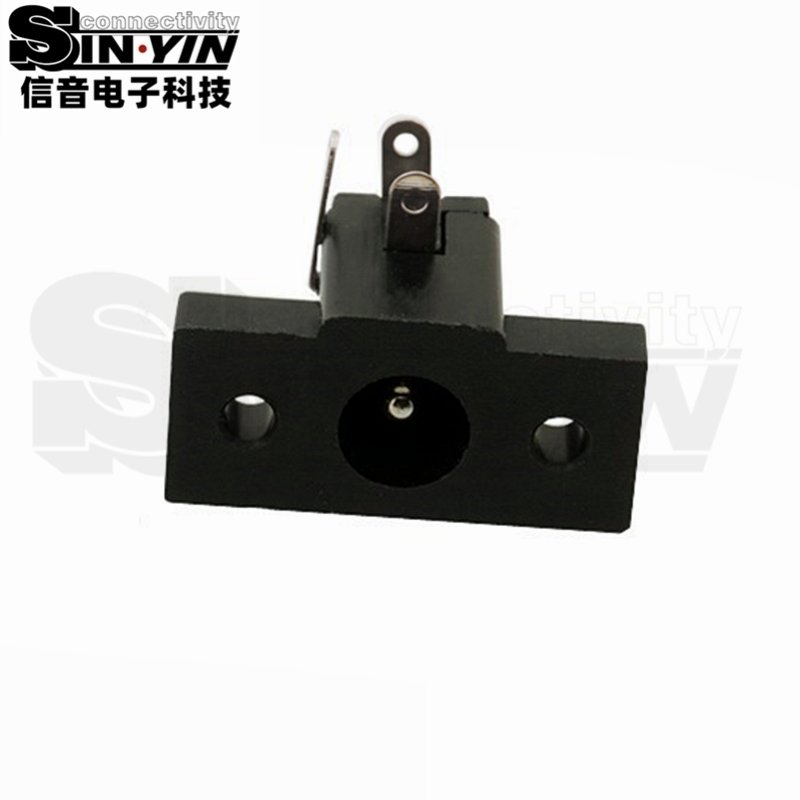

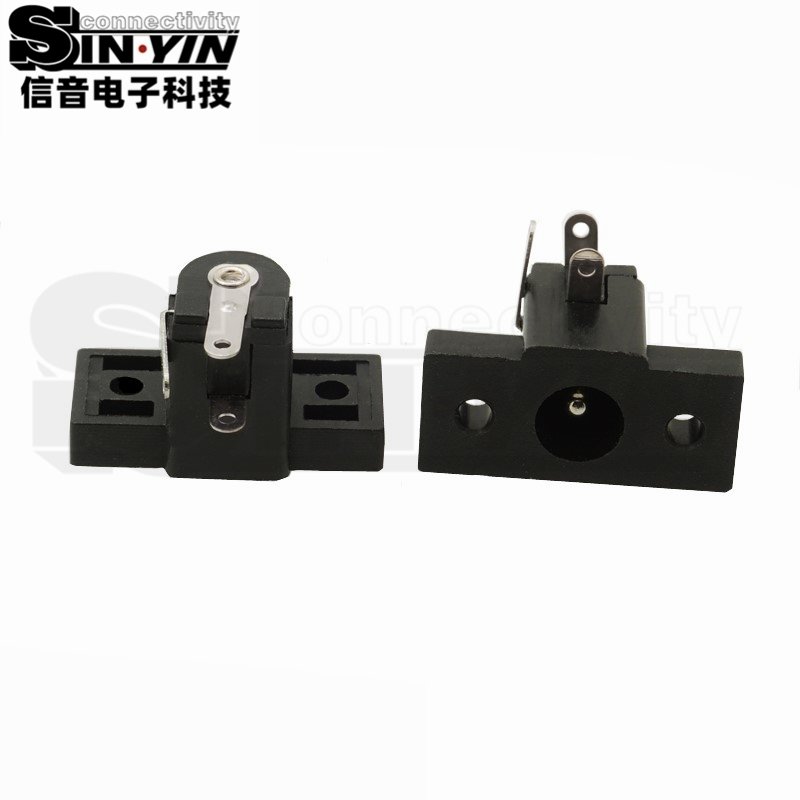

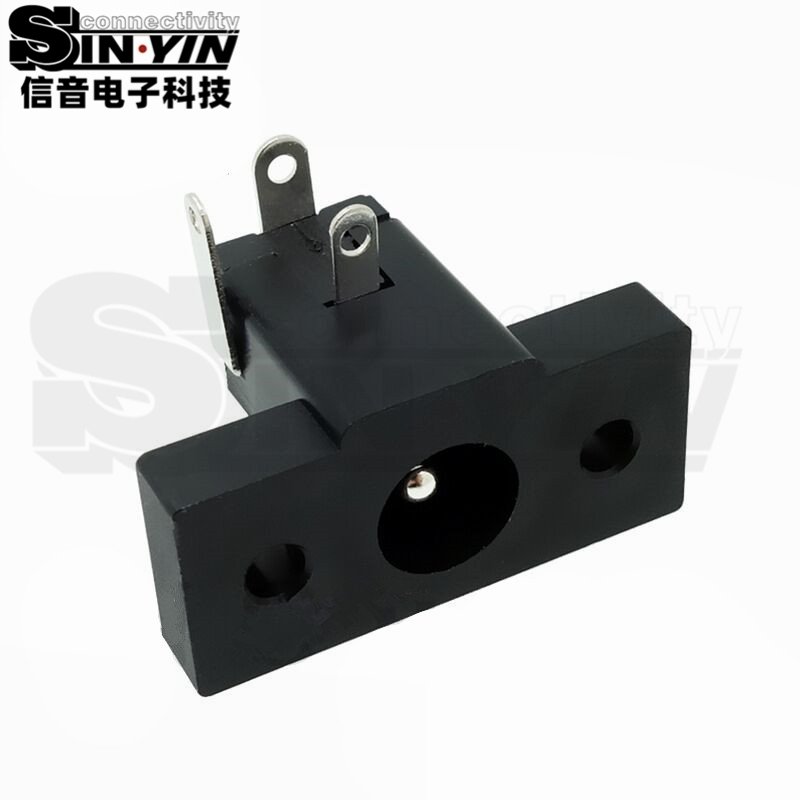

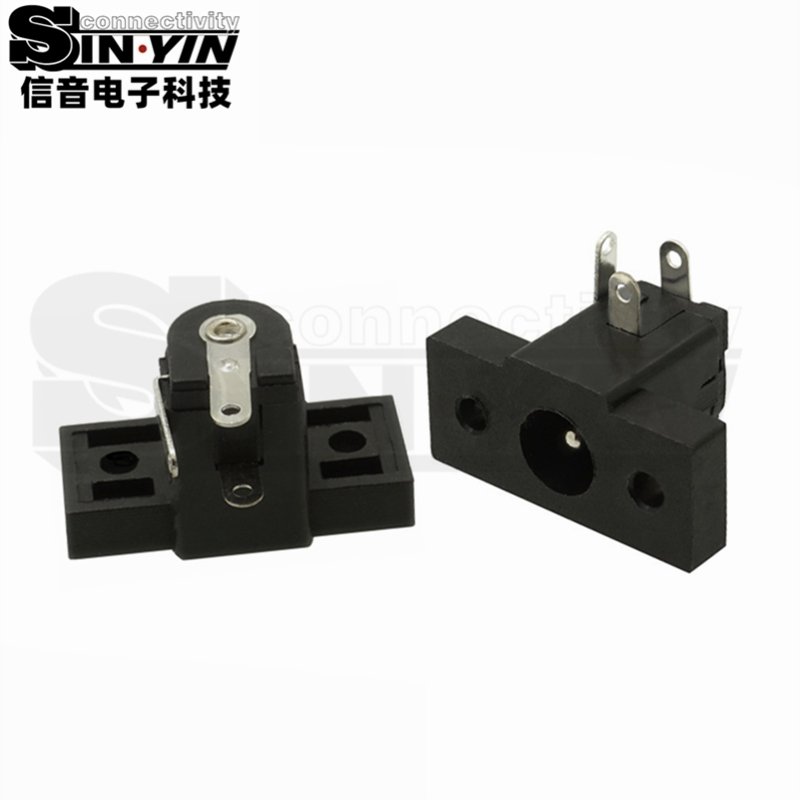

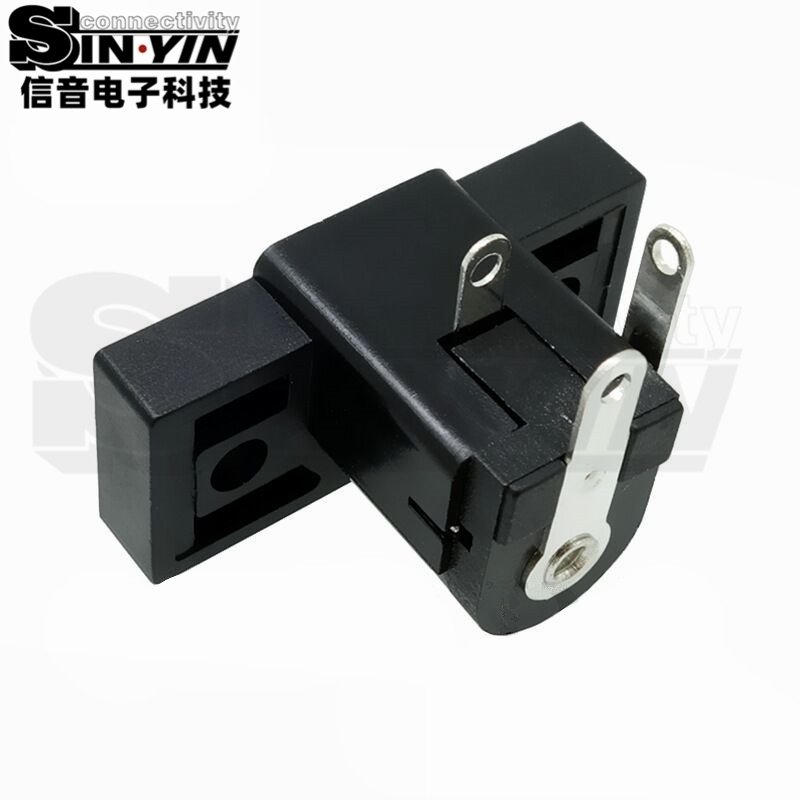

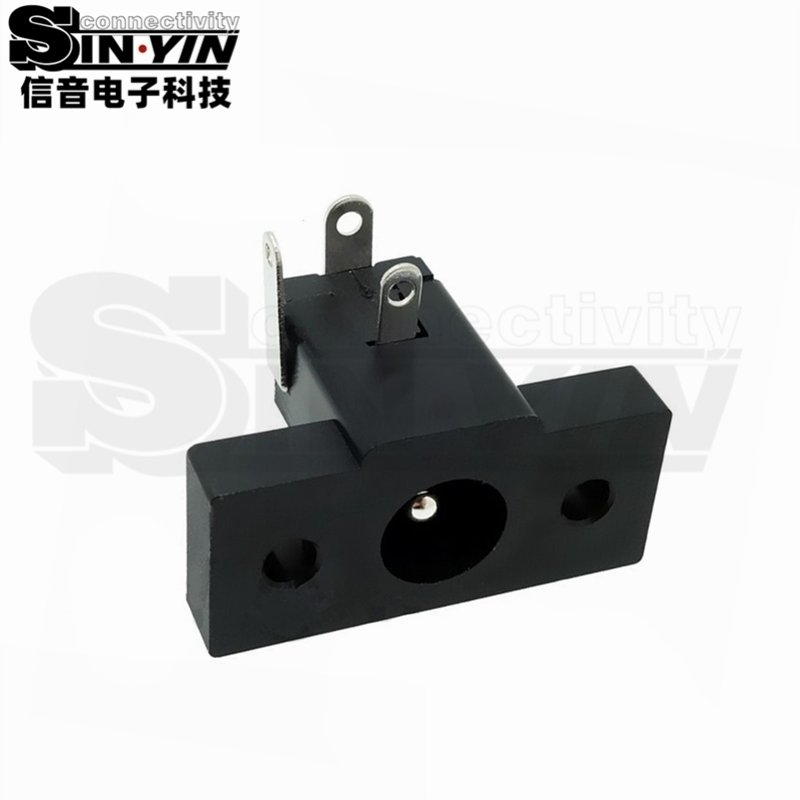

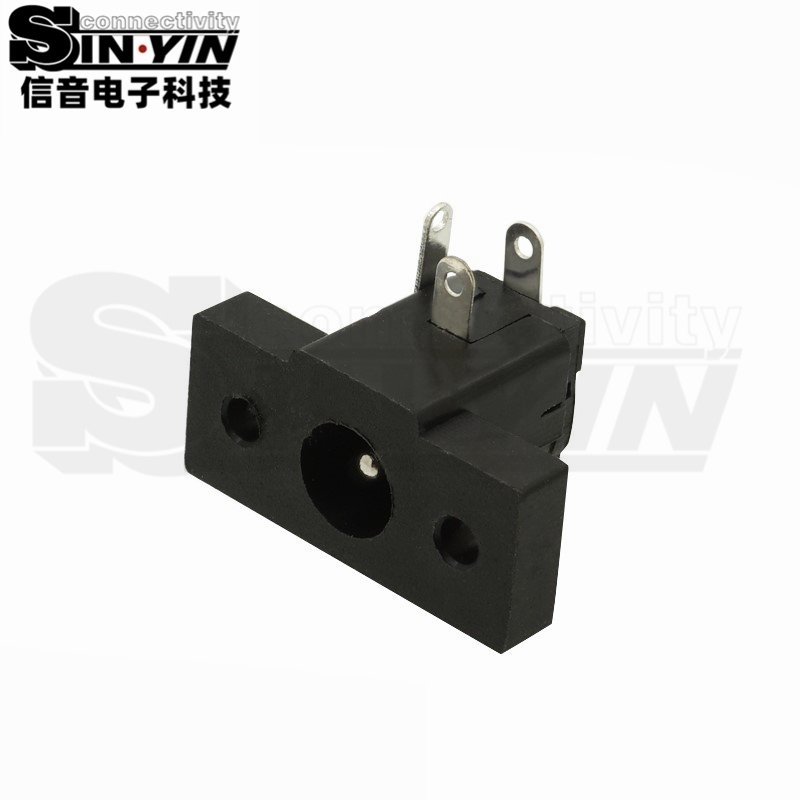

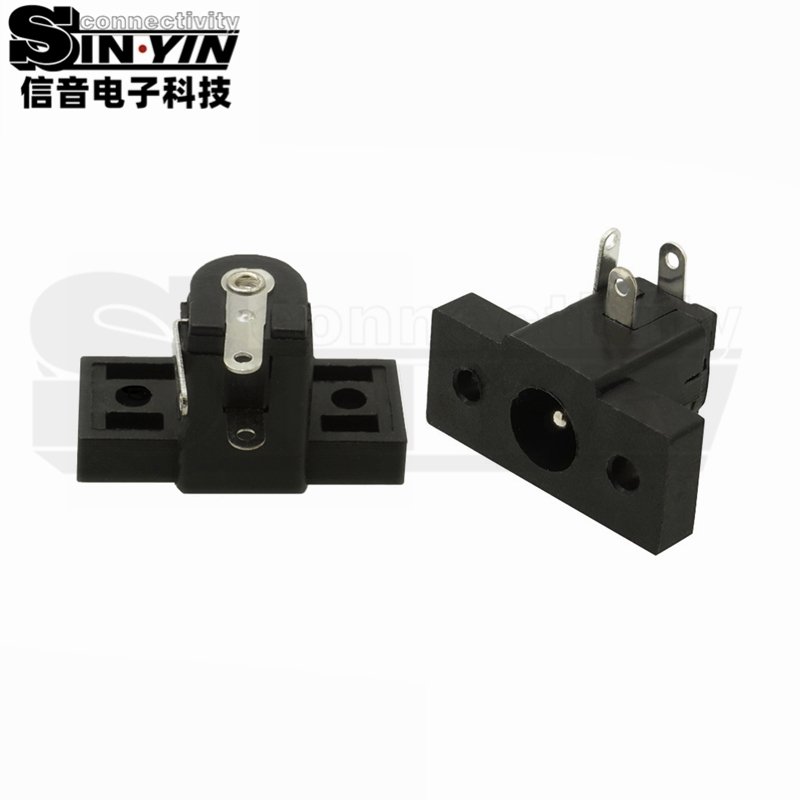

DC-020采用横向双固定孔前框和向下伸出的连接端子，图纸标注前框宽23.0mm、固定孔距15.0mm。与后伸端子款相比，本款需要重点核对面板固定位置与下方PCB之间的装配关系。

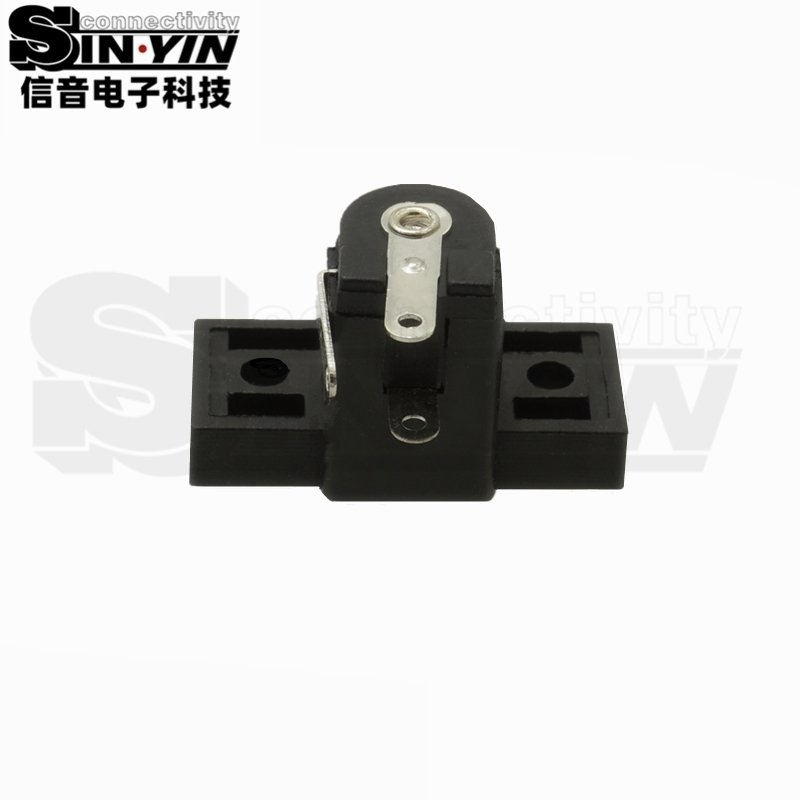

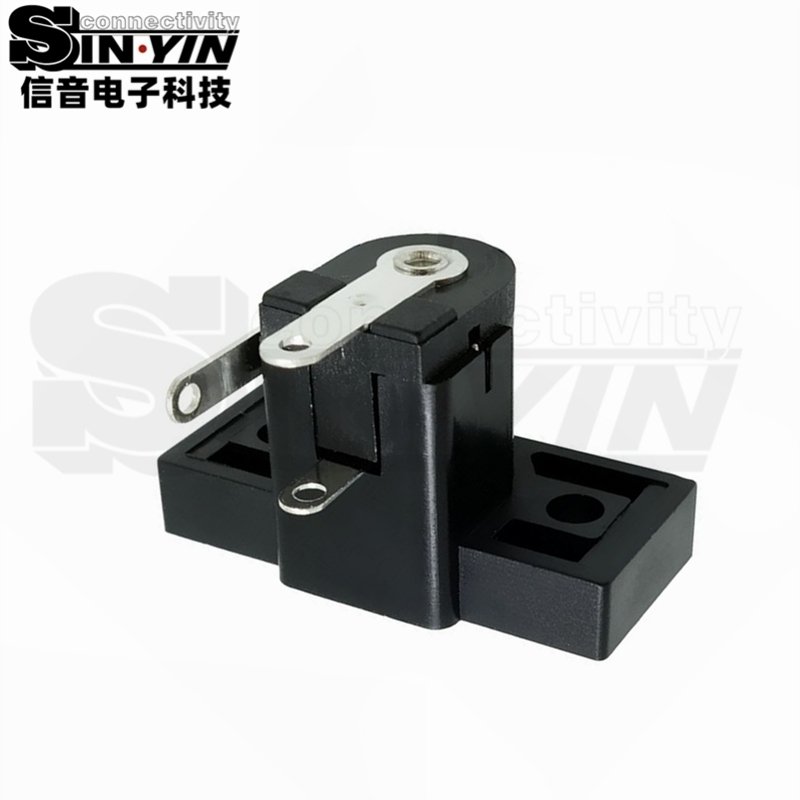

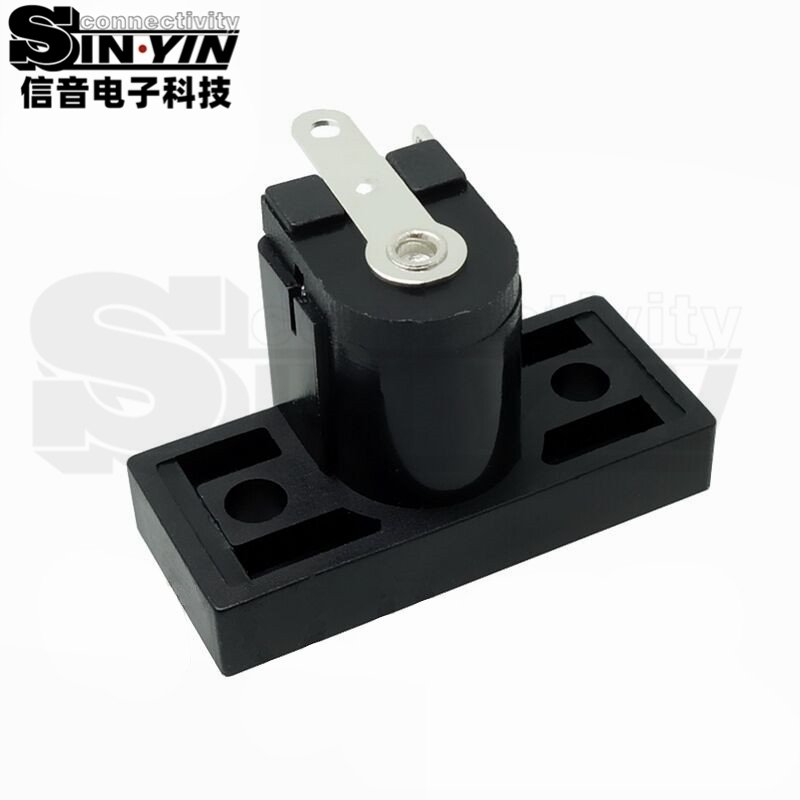

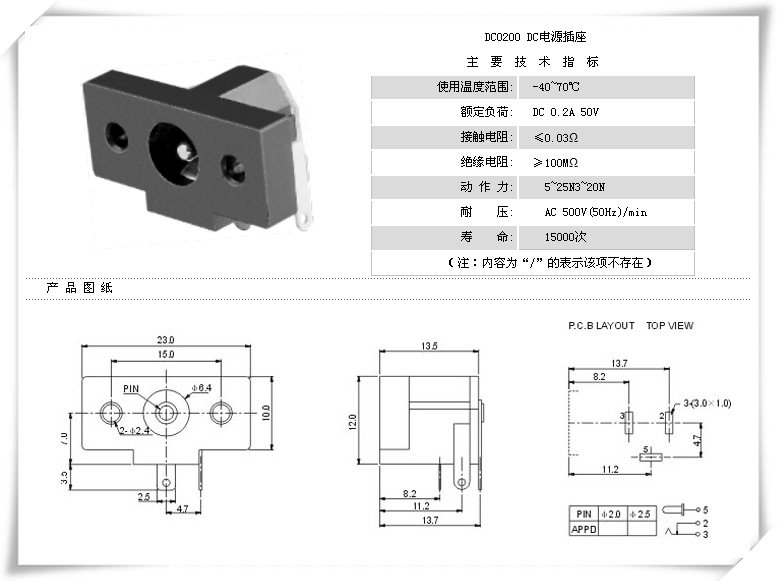

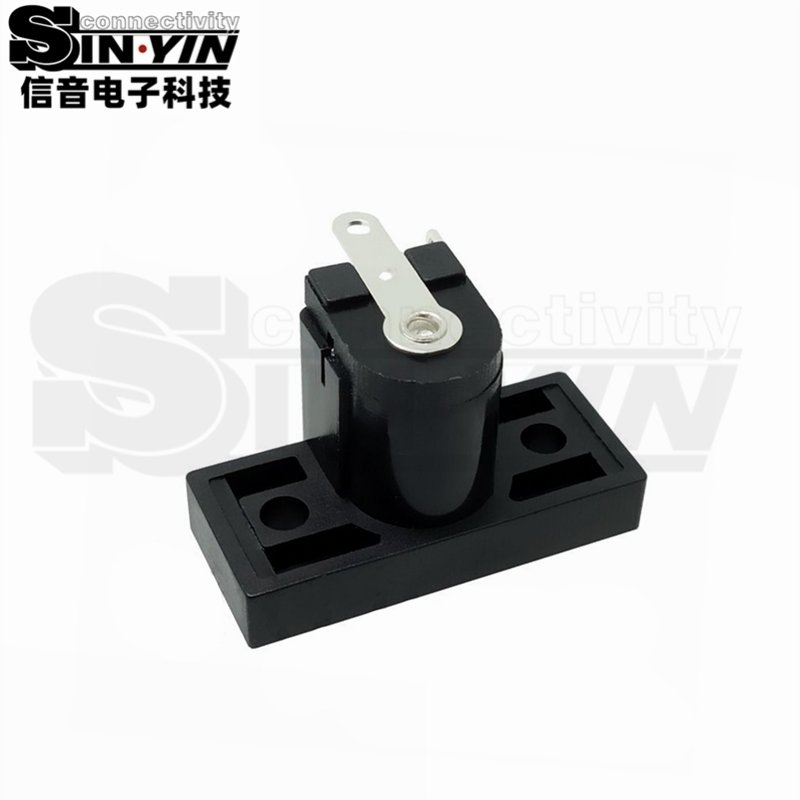

DC-020的前框横向展开，图纸标注宽23.0mm、双孔中心距15.0mm、孔径φ2.4mm。电气端子向下伸出，PCB顶视图列出三处长槽位置，机械固定点与焊接位置应作为两组尺寸分别核查。

在电源插口同时涉及机壳固定和PCB焊接的设备中，可将本款作为联合装配方案的候选。先按前框定位面板孔，再核对PCB安装高度和焊孔位置，可以提前发现插座本体被面板或电路板拉偏的问题。

对于需从外壳正面插拔电源的小型仪表，应检查23.0mm前框与邻近按钮、接口及机壳筋位的间隔。前框较宽是安装尺寸特征，不表示能承受更大电流；本款仍应按图纸50V DC/0.2A额定负荷选择输入条件。

图纸列有φ2.0mm、φ2.5mm中心针选项，配套插头需按实际供货版本确认。装配前比较三端子位置、前框固定孔和整机PCB基准，不能直接套用DC-018的孔距或后部端子布局。极性及开关触点关系须按电路定义核对。

一切数据以图纸规格书为标准。
