DC-018双孔法兰电源插座｜18mm孔距与后伸端子

产品概述

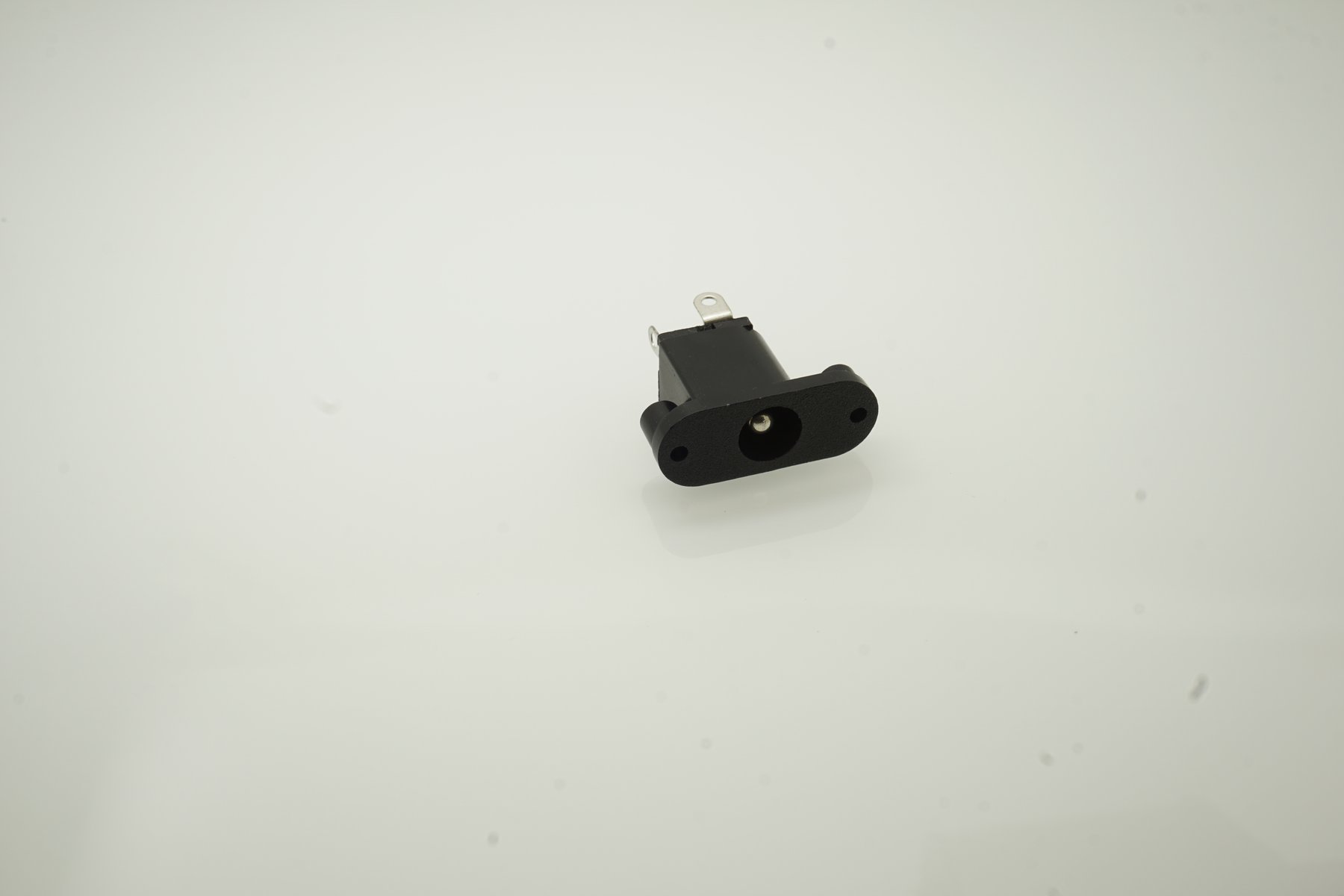

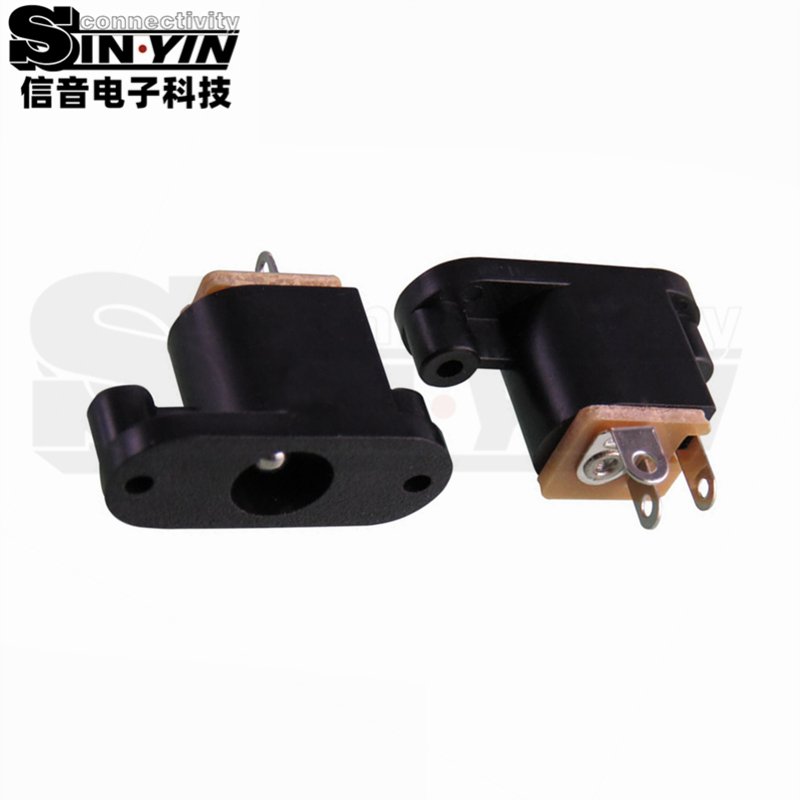

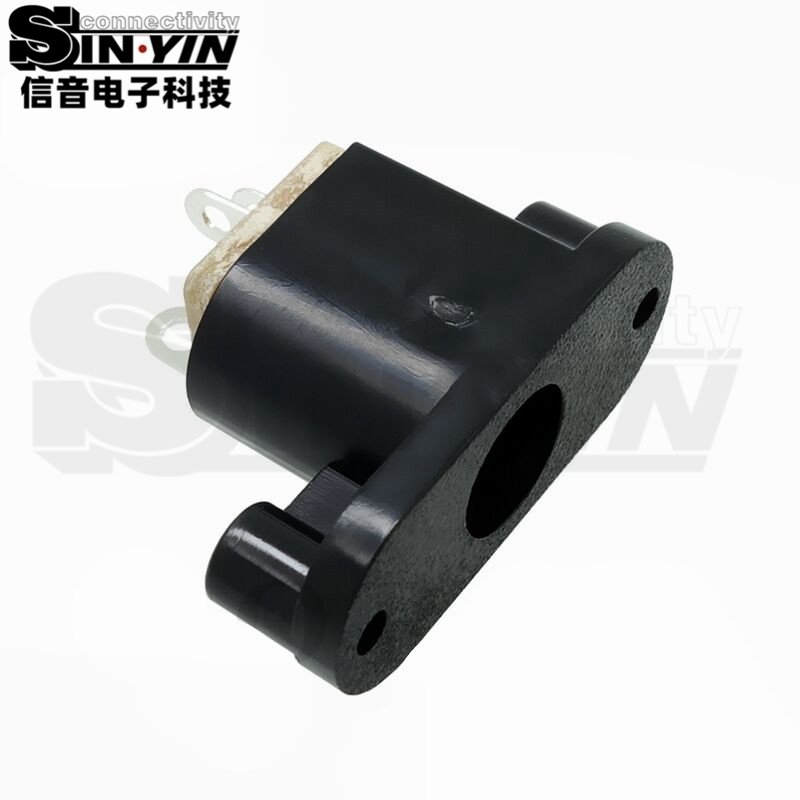

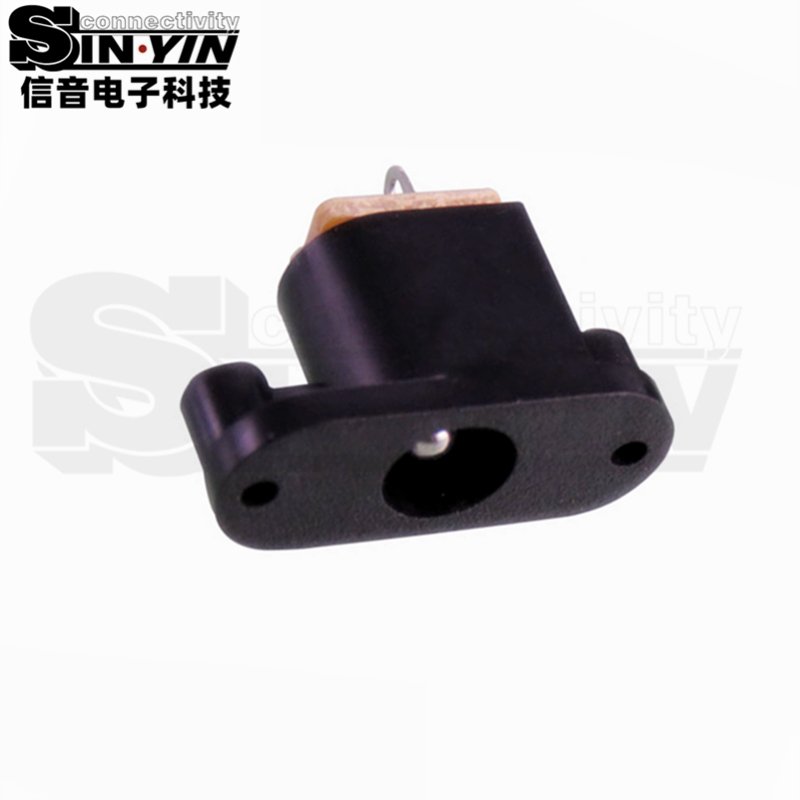

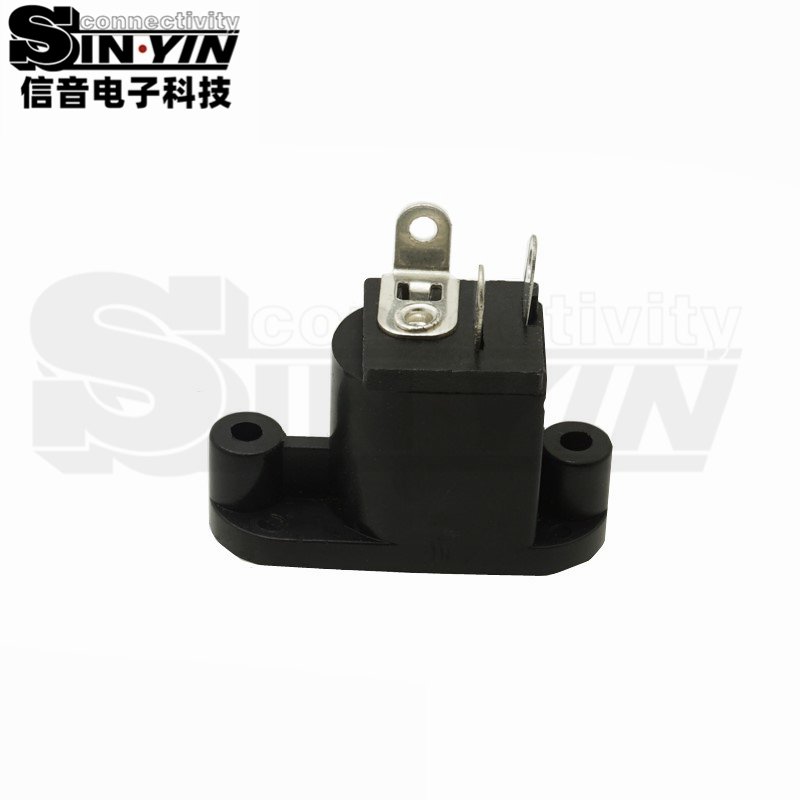

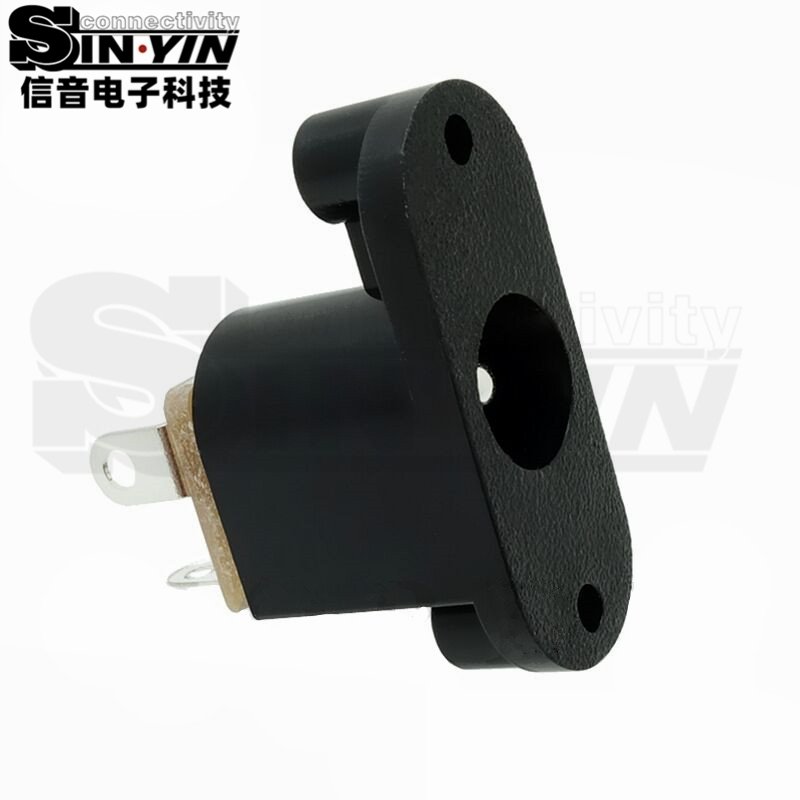

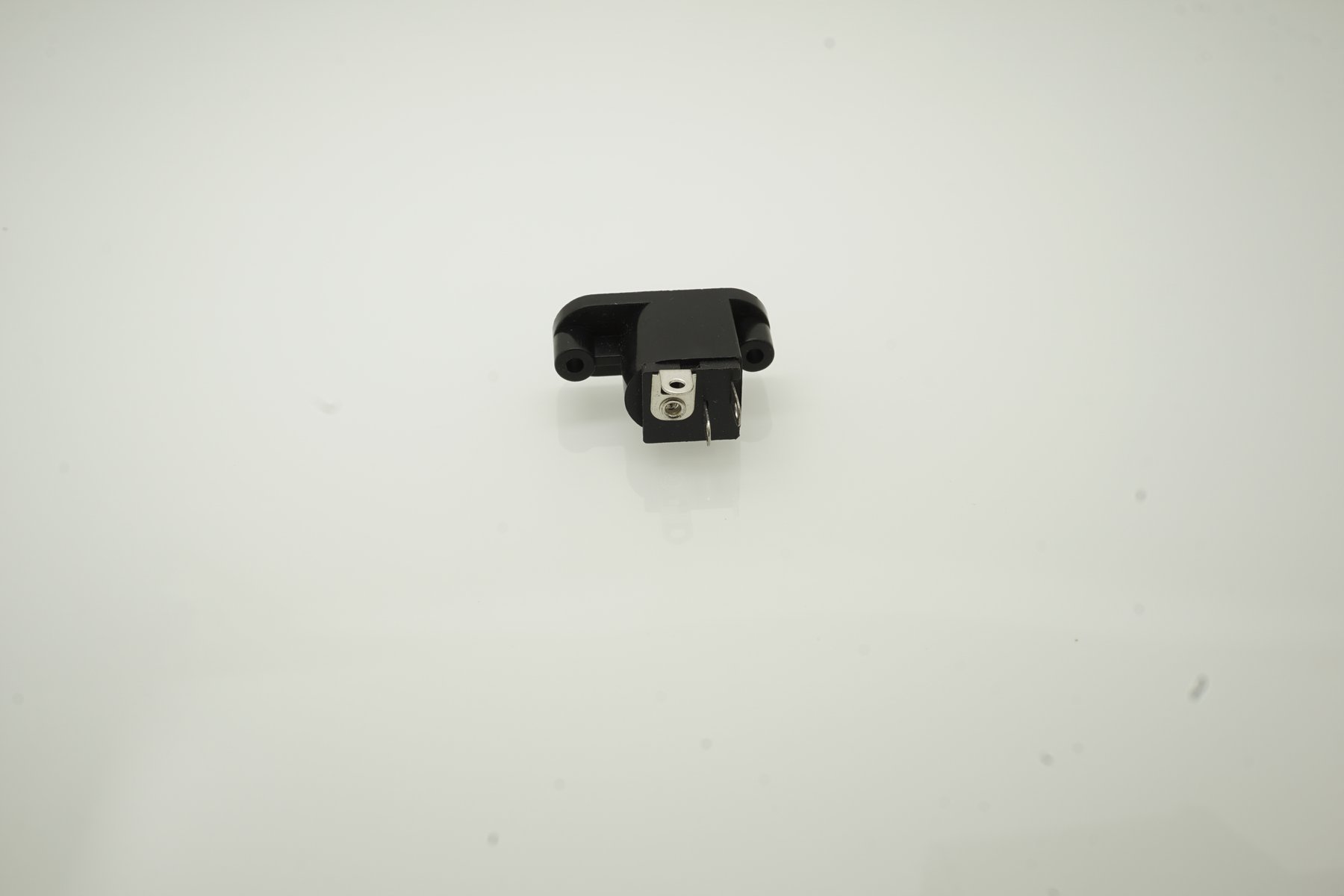

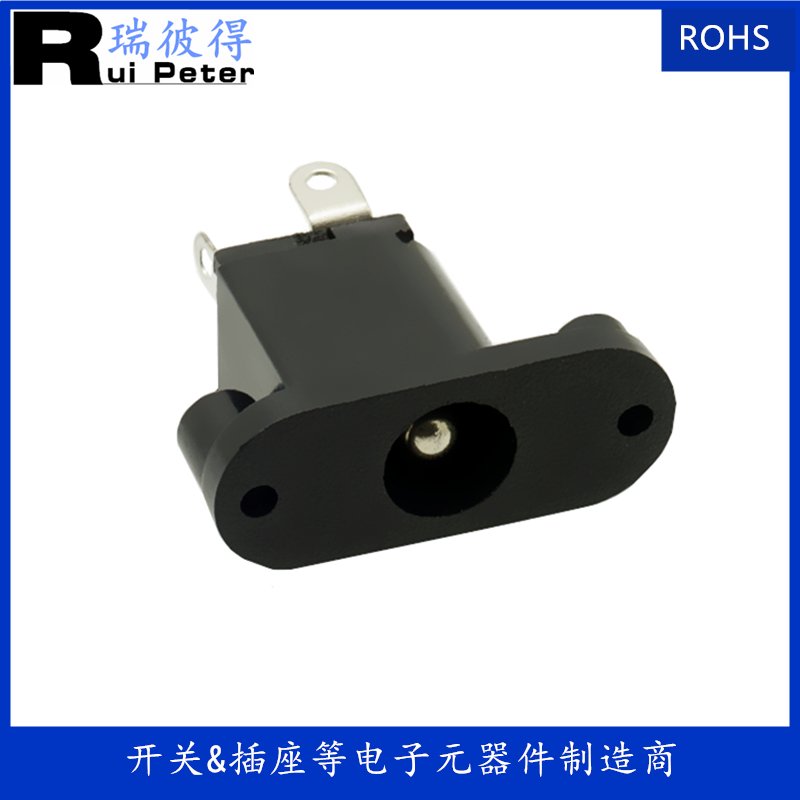

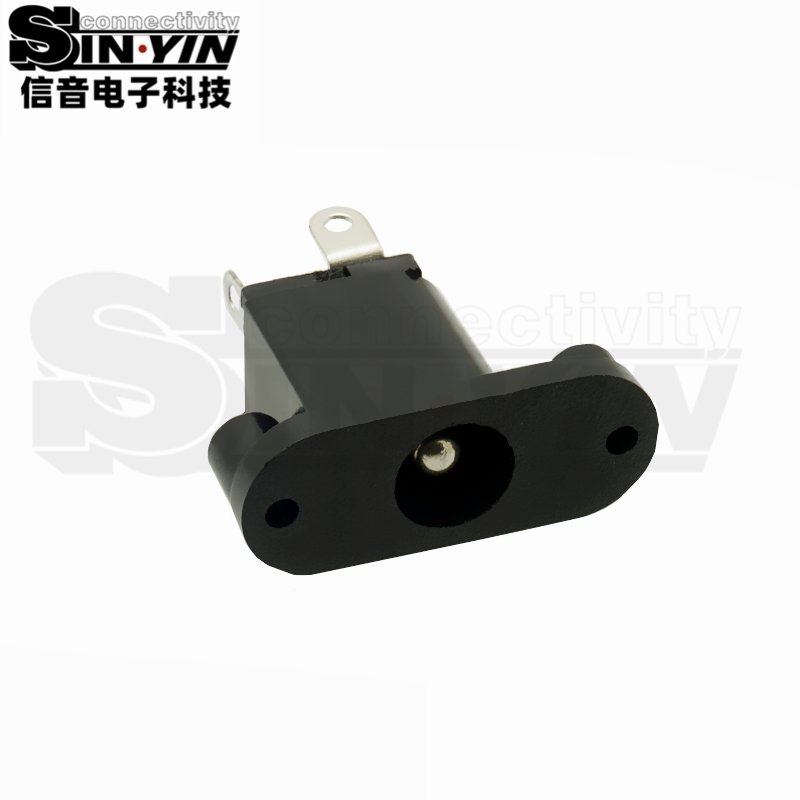

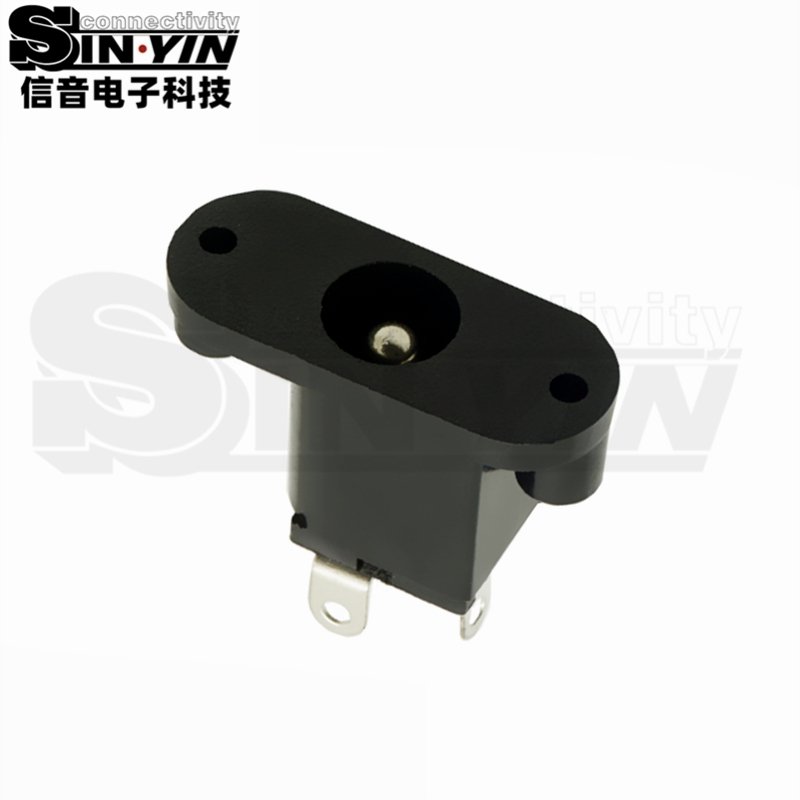

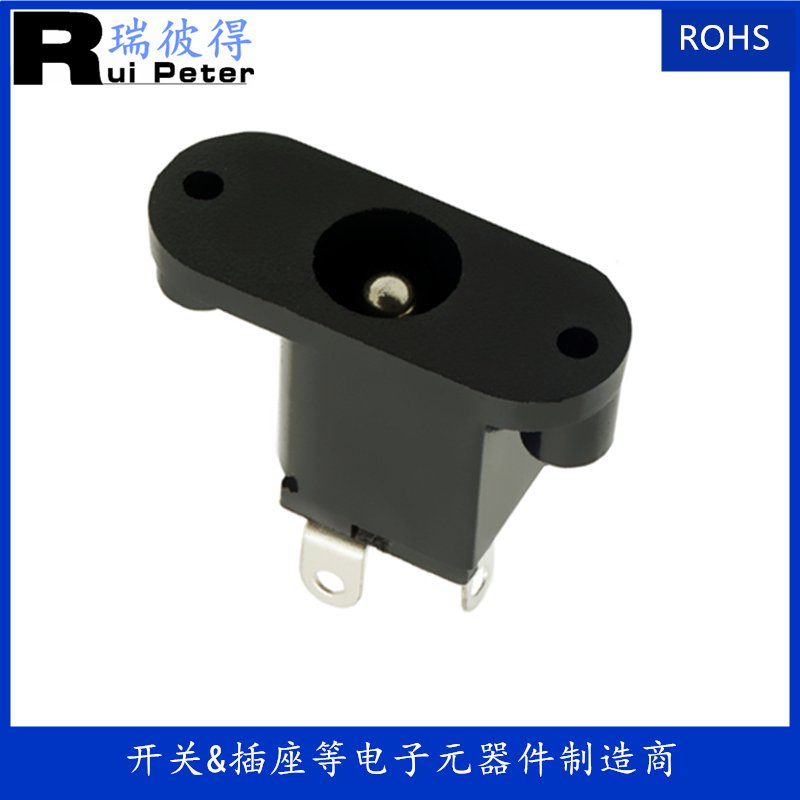

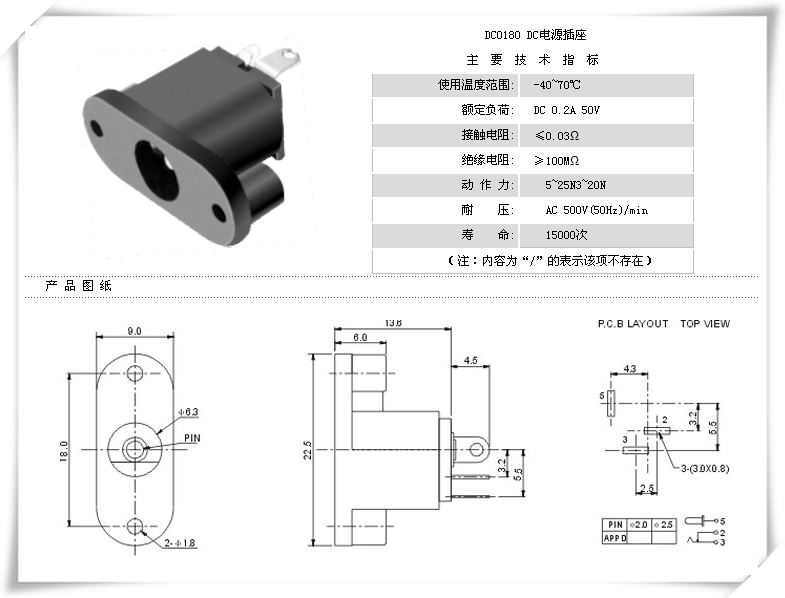

DC-018的长圆形法兰将两个固定孔布置在插口两端，图纸标注孔距18.0mm、孔径φ1.8mm。主体长度为13.8mm，端子在后部继续伸出，布置内部器件时应将本体和端子区域一并计算。

应用场景

对于需要在机壳上单独定位电源插口的低功耗控制盒，可用本款评估双孔法兰安装方案。面板开孔应同时满足插头通行与法兰固定，若插头护套较宽，还需要检查其是否碰到紧固件或机壳凹槽。

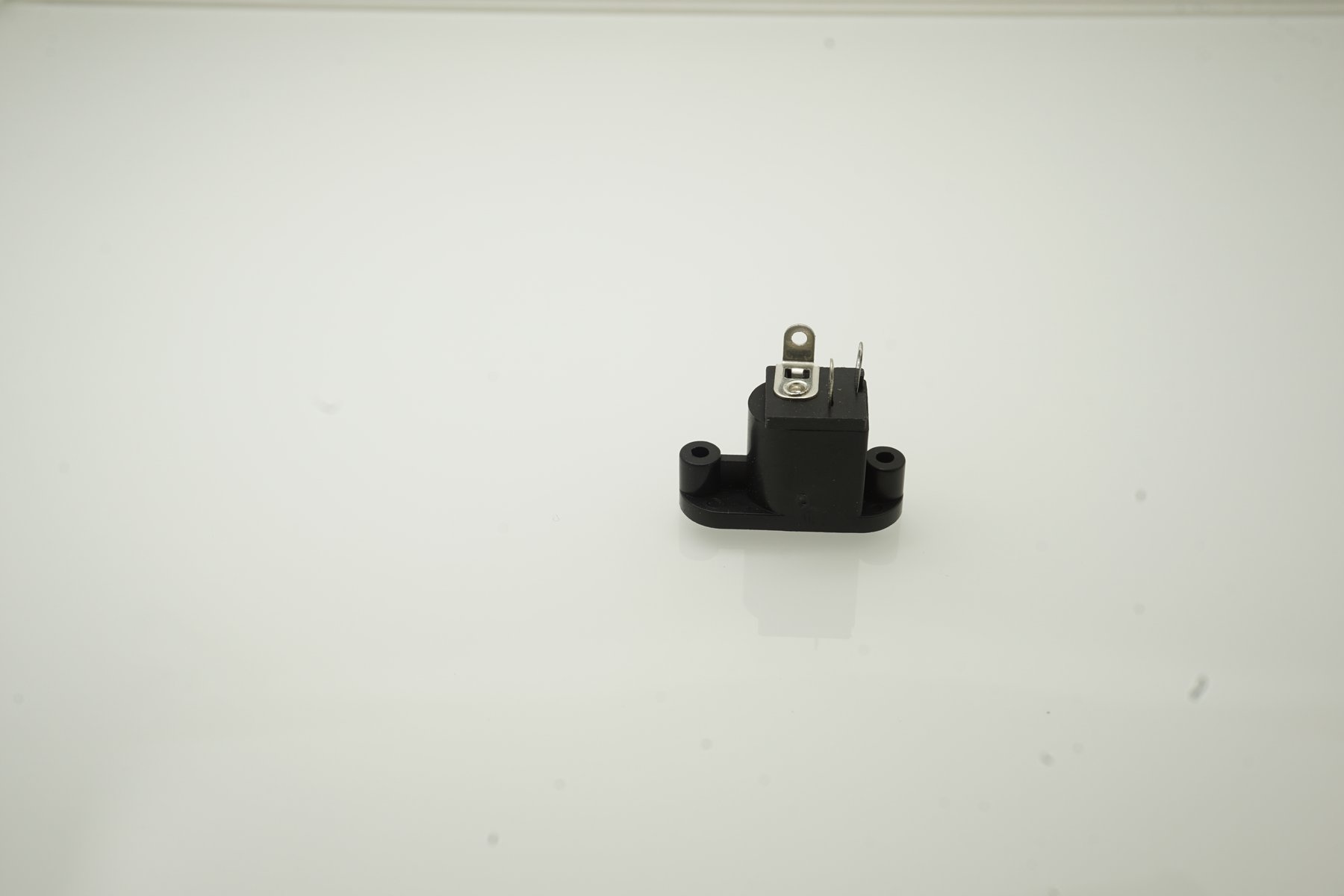

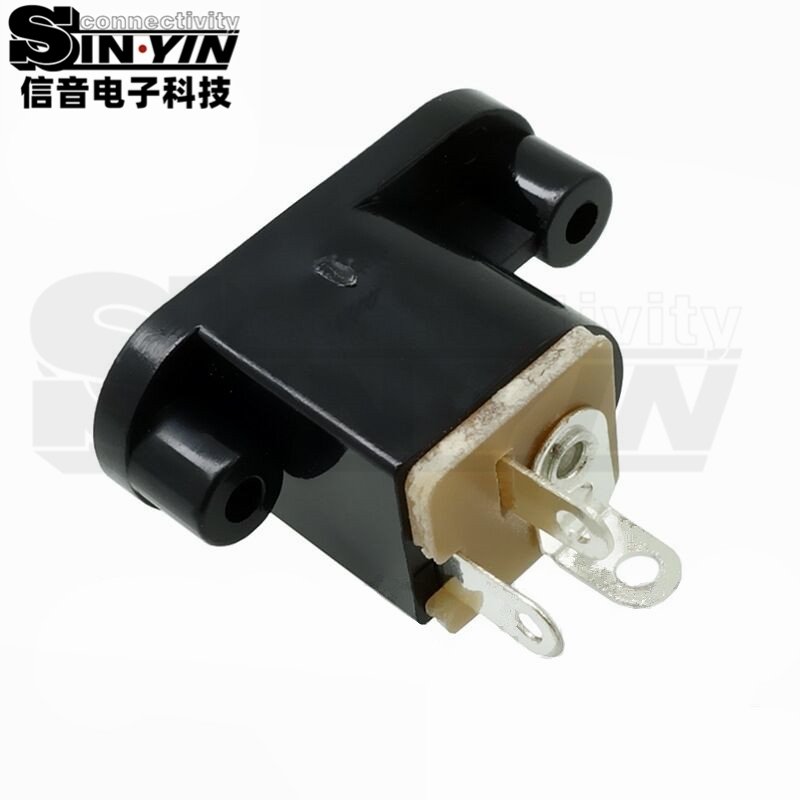

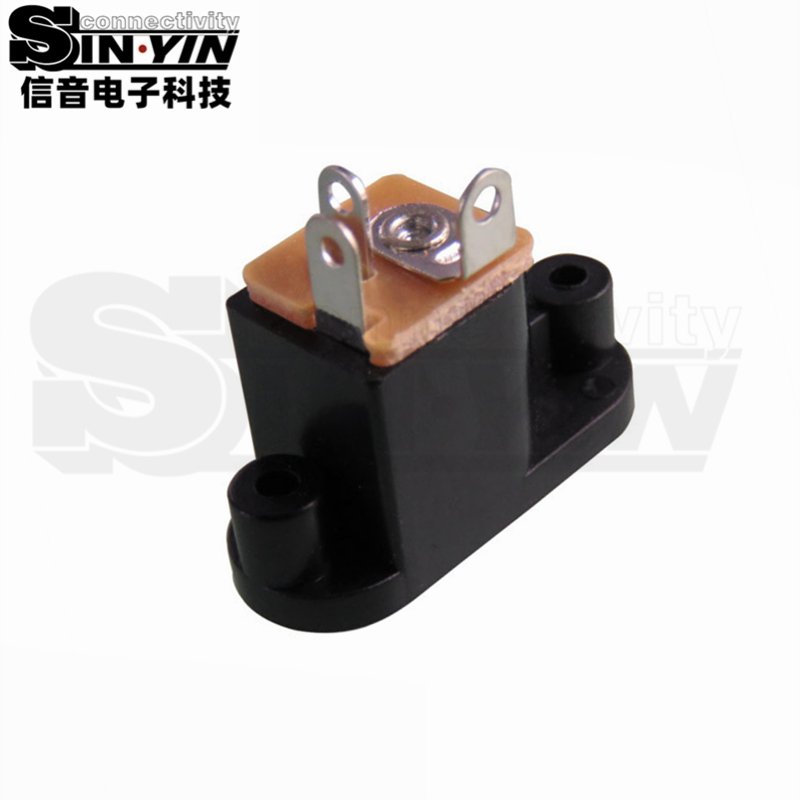

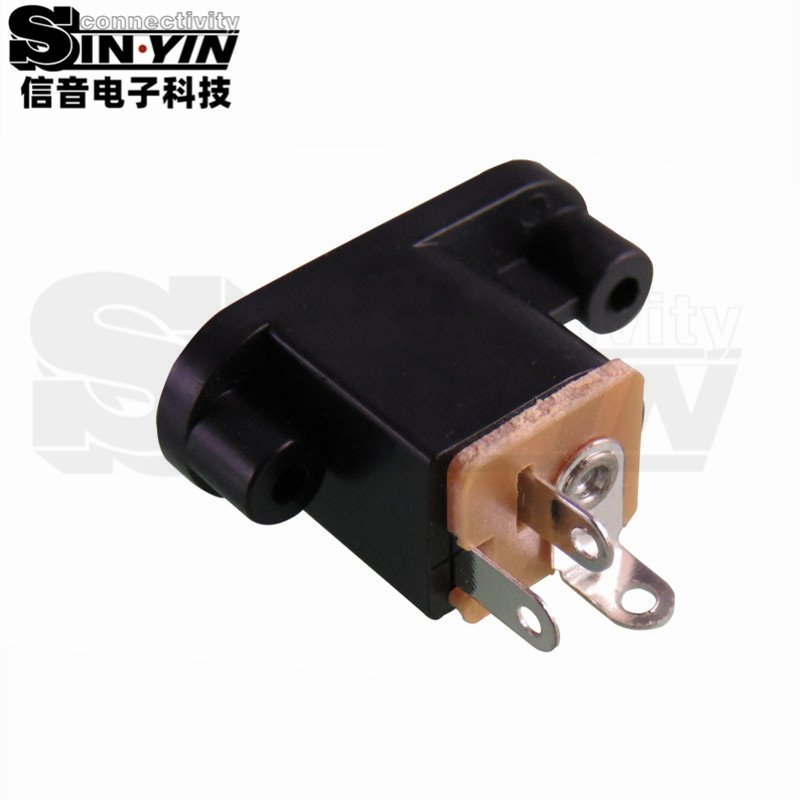

后伸端子结构适合在设计阶段协调插口与内部PCB或线缆的位置。端子连接方式、走线弯曲空间和焊后绝缘措施应按整机方案确定，不把后伸端子直接表述成任何主板都能安装的标准焊盘。

选型要点

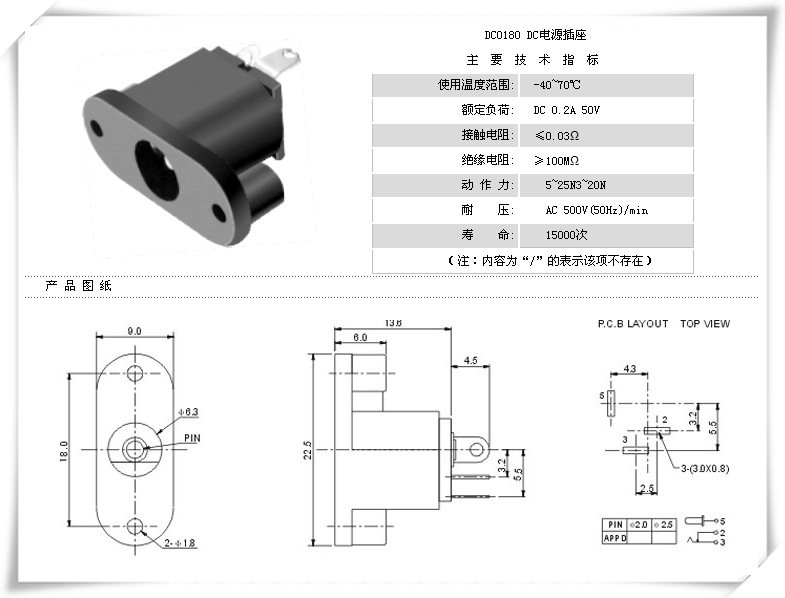

与其他双孔插座比较时，分别核对孔距、孔径和法兰轮廓；DC-017的安装孔尺寸不能套用于本款。图纸中心针有φ2.0mm、φ2.5mm选项，需明确配套版本，并按50V DC/0.2A额定负荷及实际温升验证电源输入条件。

一切数据以图纸规格书为标准。
