DC-017双孔固定DC电源插座｜15.3mm安装孔距

DC-017双孔固定电源插座，15.3mm孔距与三端子连接结构

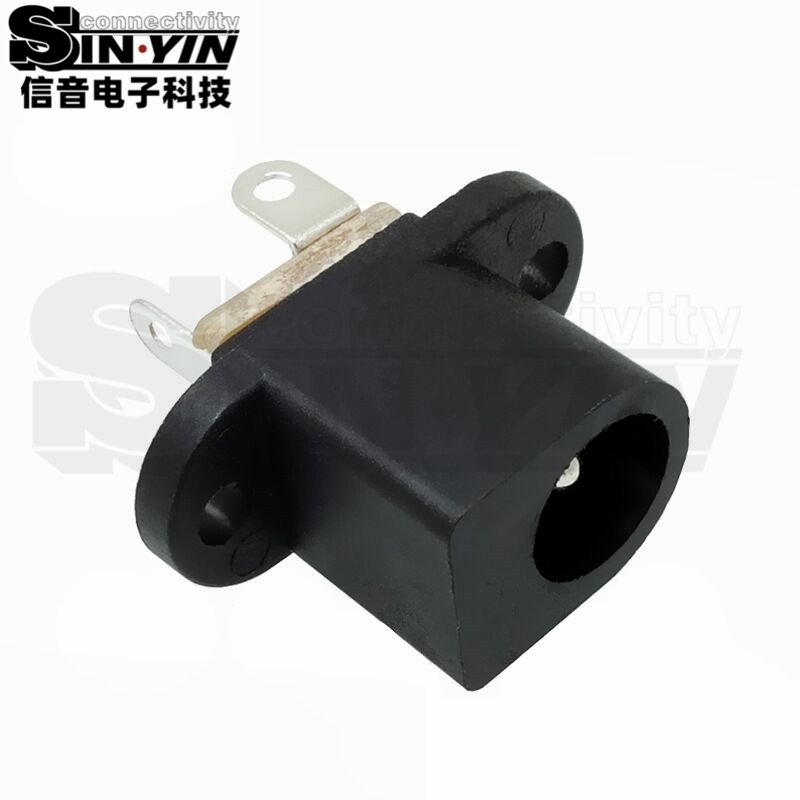

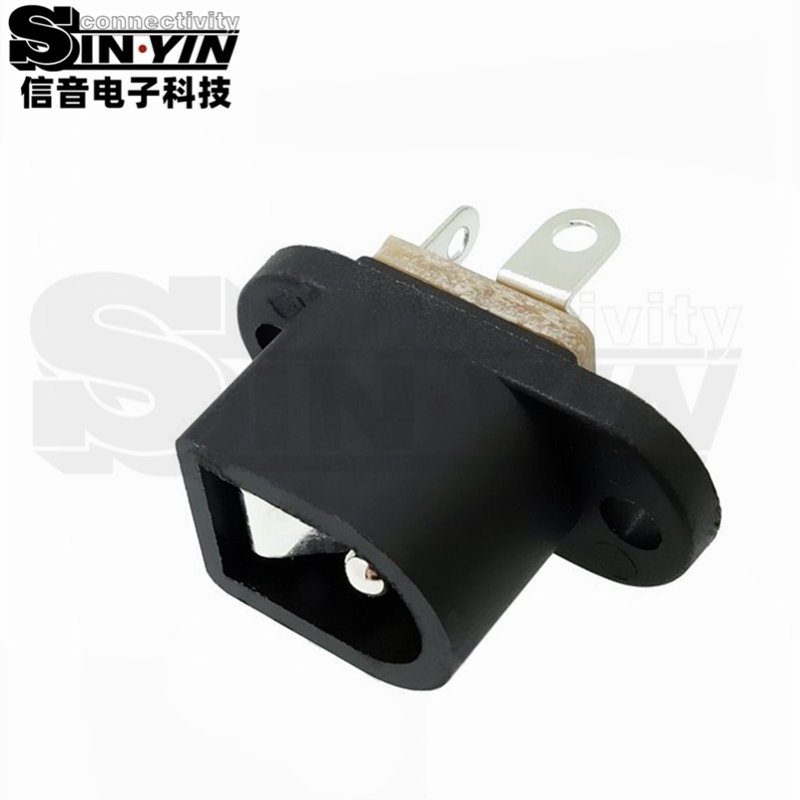

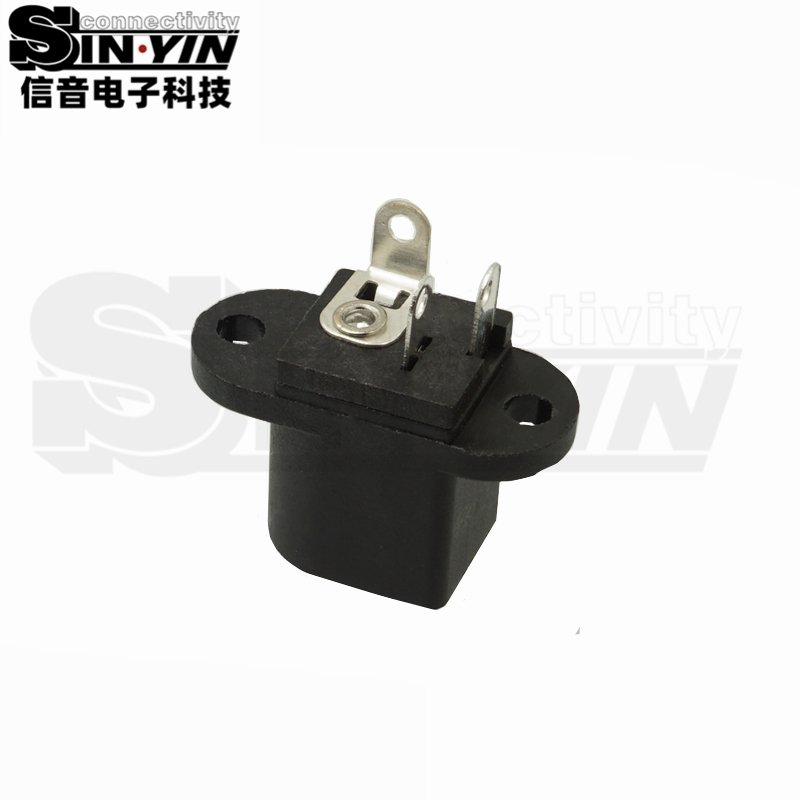

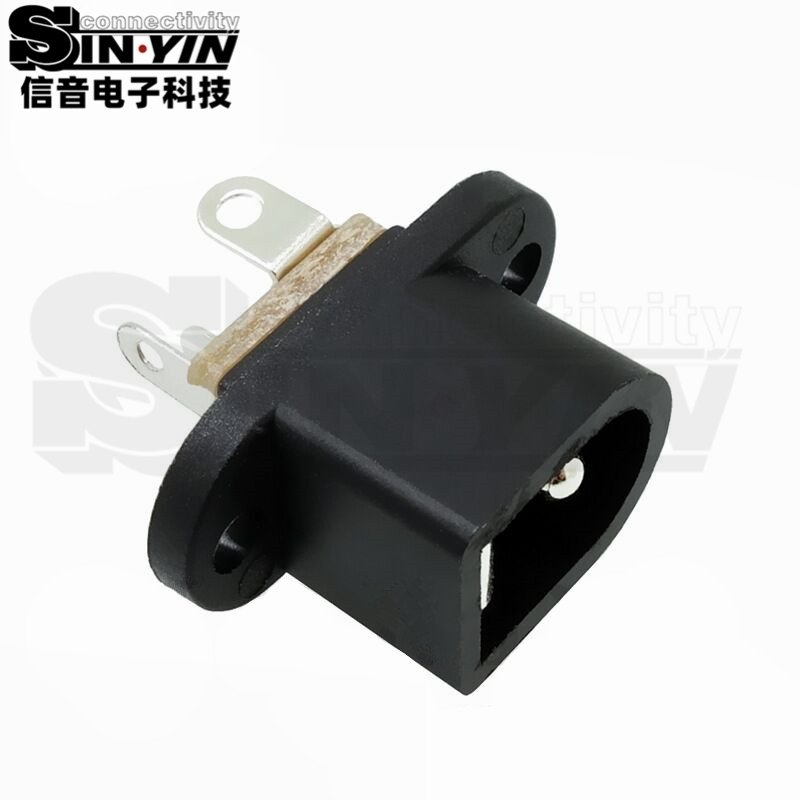

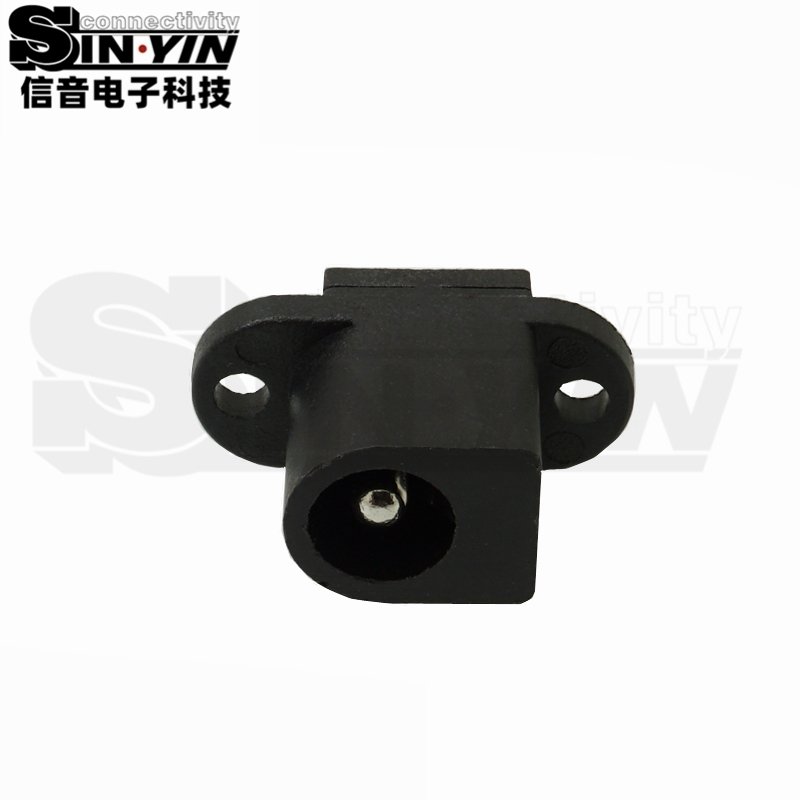

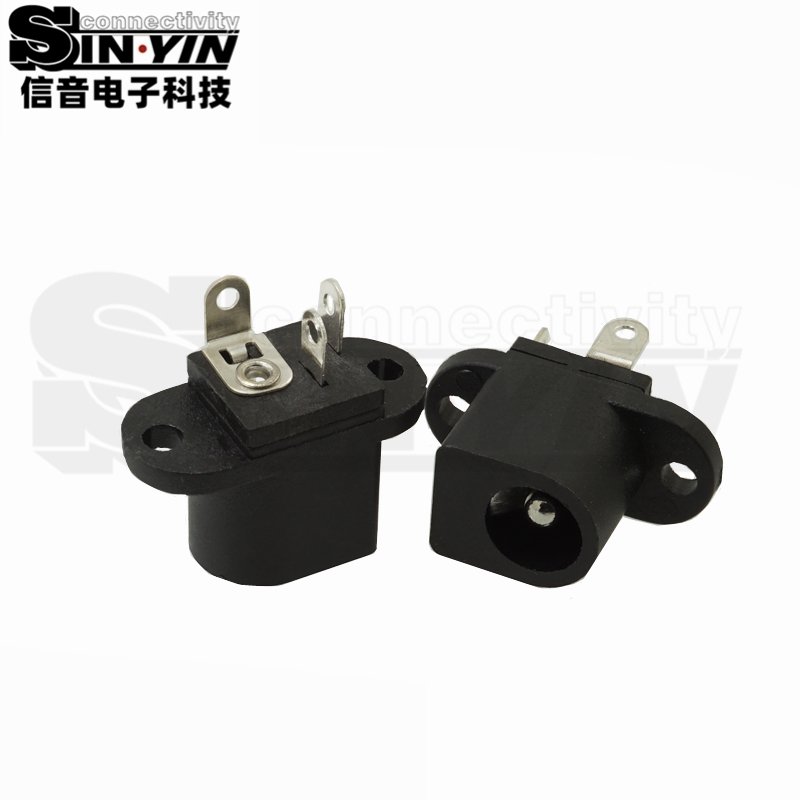

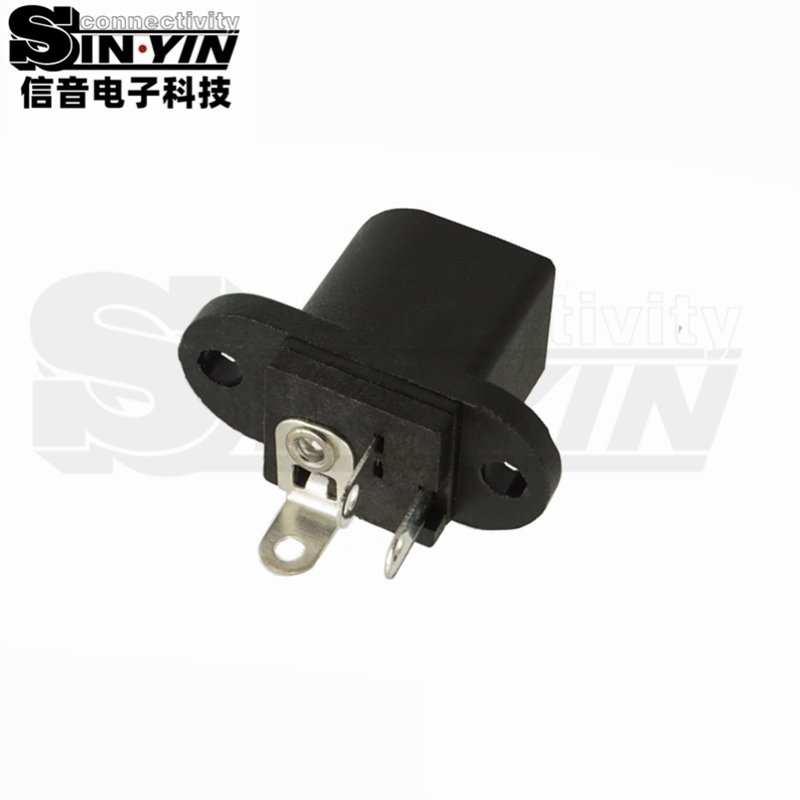

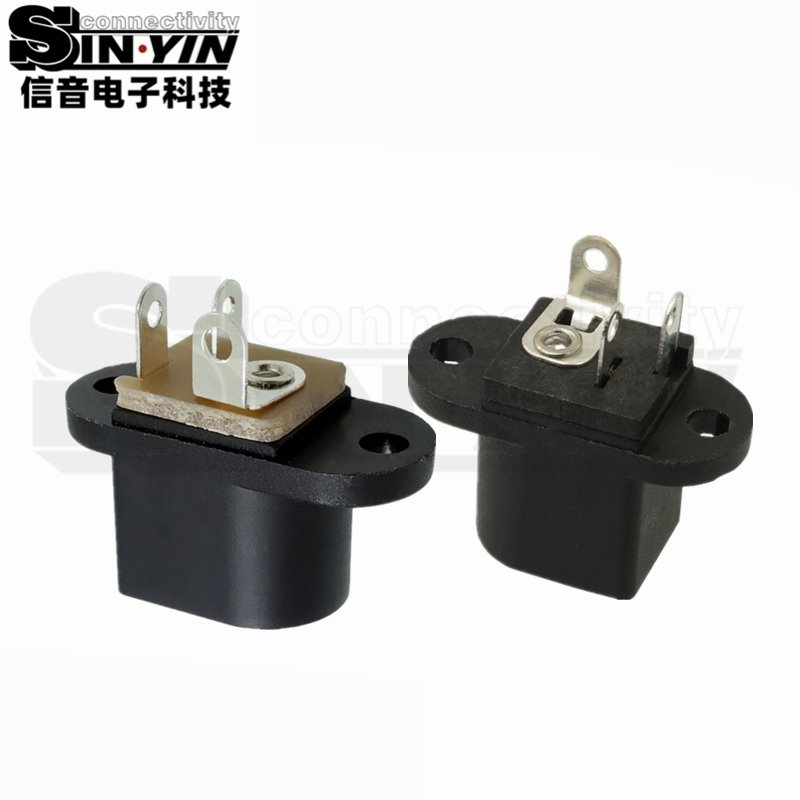

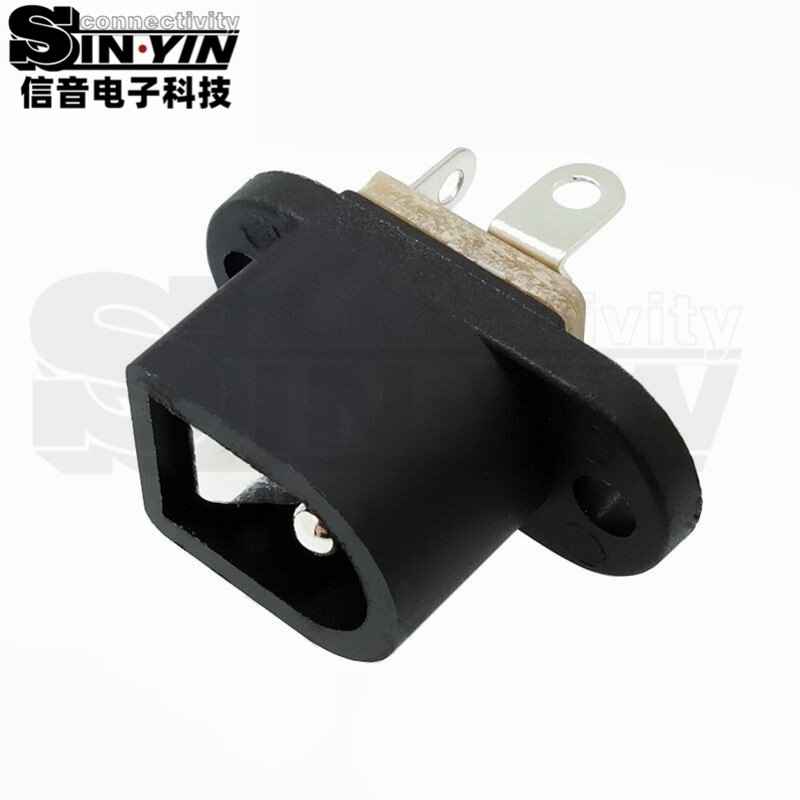

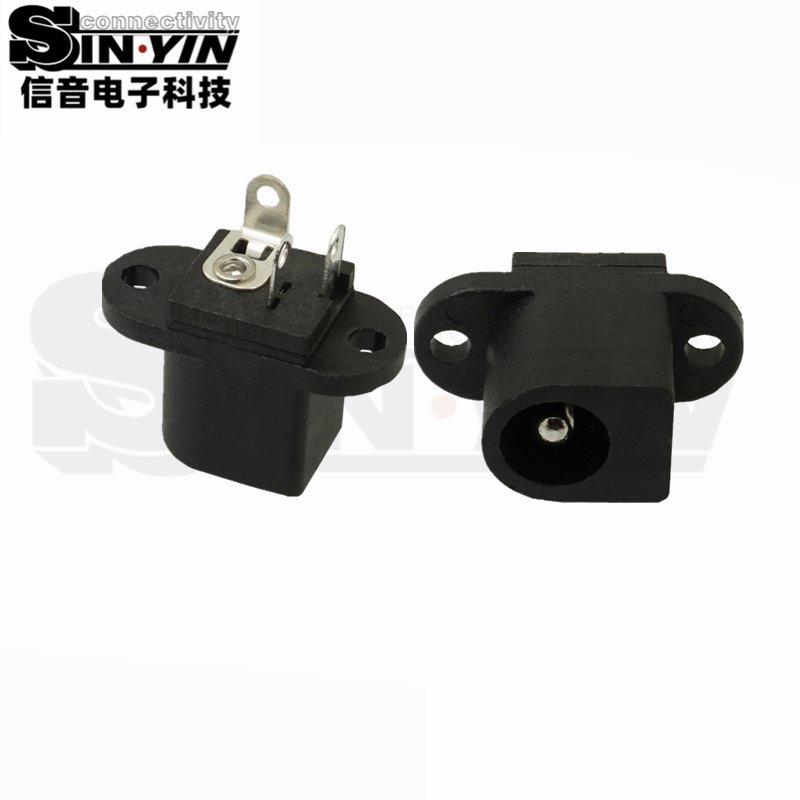

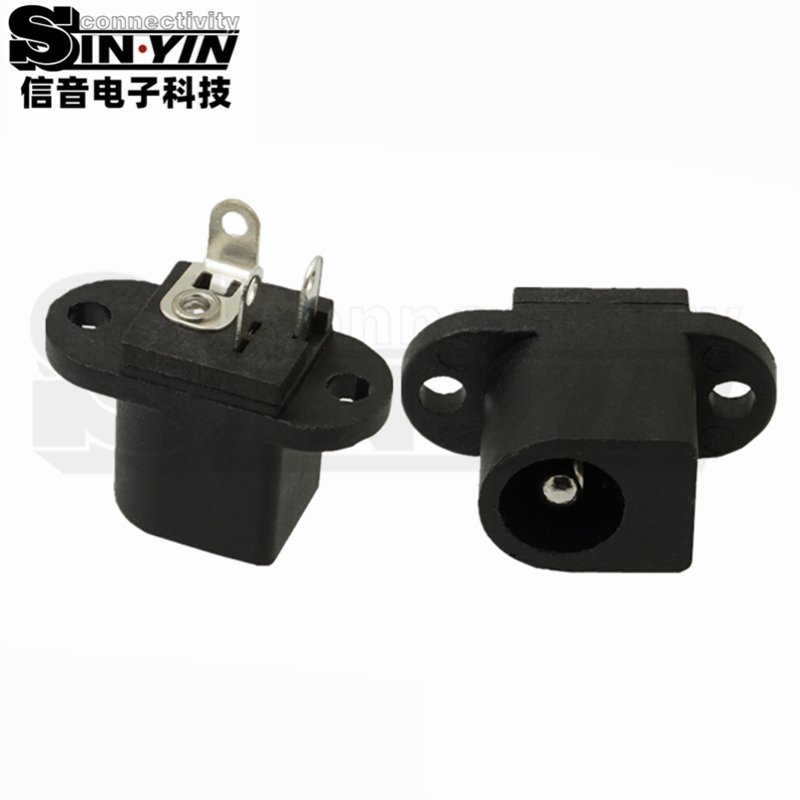

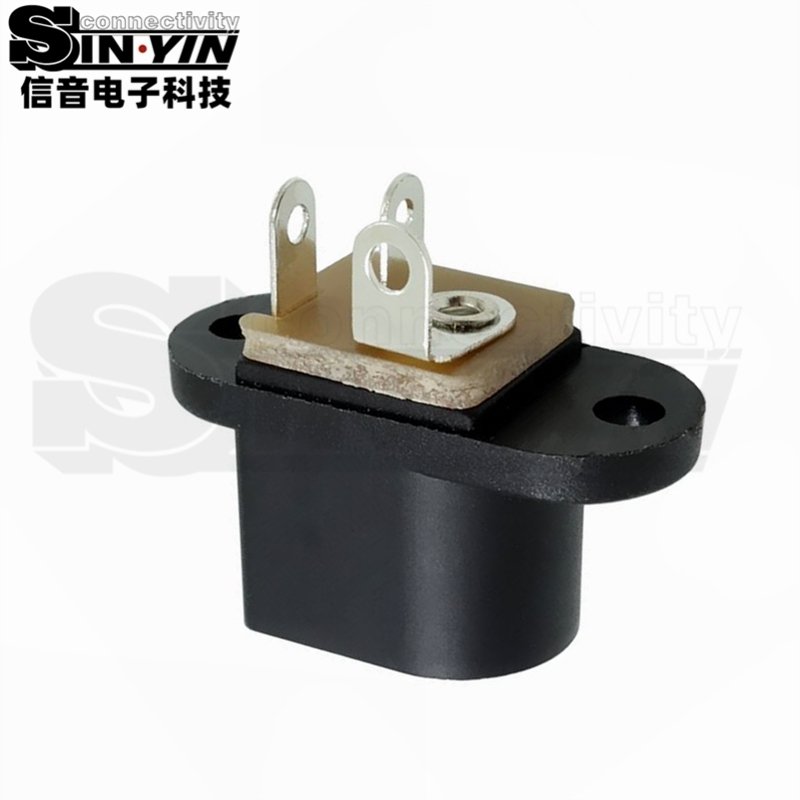

DC-017采用带双固定孔的安装耳，图纸标注孔距15.3mm、孔径φ2.5mm。固定位置与电气端子分开布置，便于将插口定位、安装支承和后部连接分别纳入设备结构设计。

DC-017为带双安装耳的DC电源插座，图纸中的固定孔距为15.3mm、孔径为φ2.5mm，电气连接采用三个端子。结构设计时可分别核对插口位置、安装耳与支承件的贴合，以及端子的连接空间。

在仪器机壳上设置外接直流输入口时，可把本款作为双点固定方案的候选。安装耳可用于布置紧固位置，但插拔载荷如何传递到机壳，需要结合紧固件、支承厚度和装配方式验证，不能只由两个孔推定抗振等级。

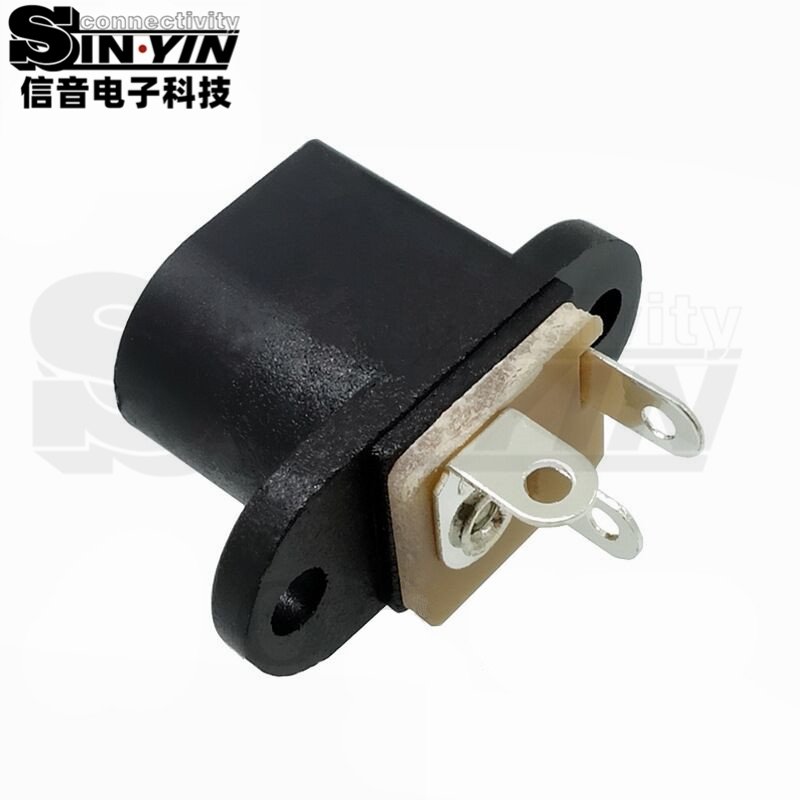

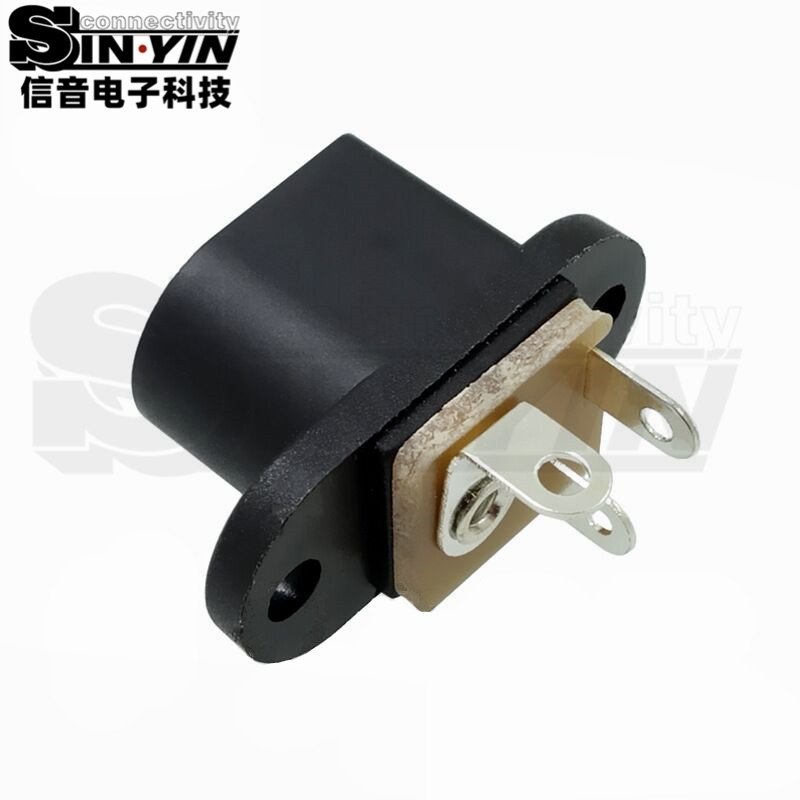

对于电源入口与主板连接位置分开设计的小型设备，应进一步确认后部端子通过PCB还是线缆连接，并根据实际方案预留焊接及检修空间。图纸额定负荷30V DC/0.5A可用于电气初筛，设备启动冲击和温升仍须结合实际电路检查。

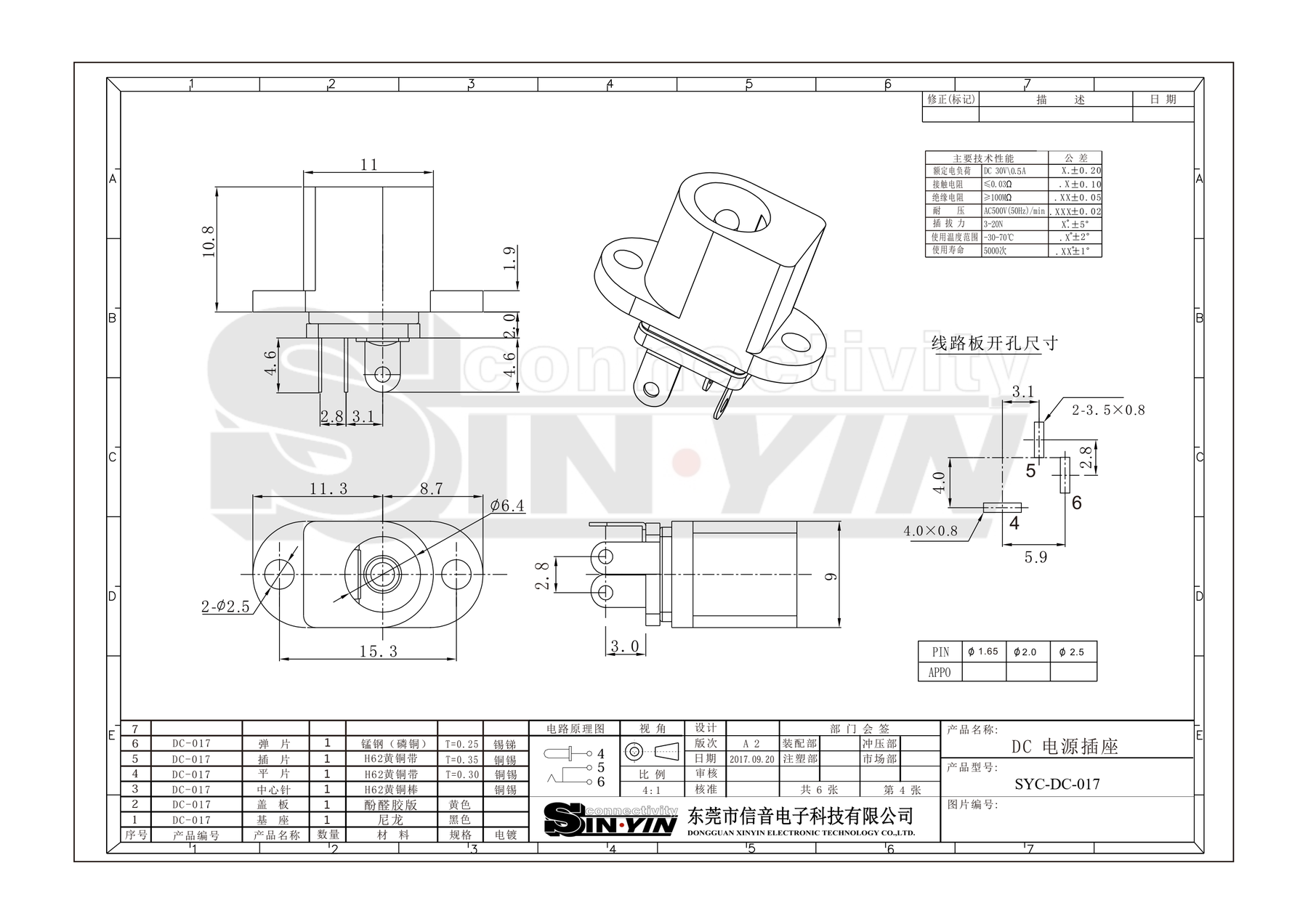

本款图纸列出φ1.65mm、φ2.0mm和φ2.5mm中心针选项，供货时应指定所需版本，并与插头内外径和插入长度配套。三端子编号及接触关系按电路图核对；安装孔距是机械尺寸，不能当成电气端子间距。

一切数据以图纸规格书为标准。
