DC-016双耳面板DC电源插座｜φ2.4mm固定孔与后出端子

9mm宽安装面，双孔固定结构，面板厚度与后部接线空间分别核对

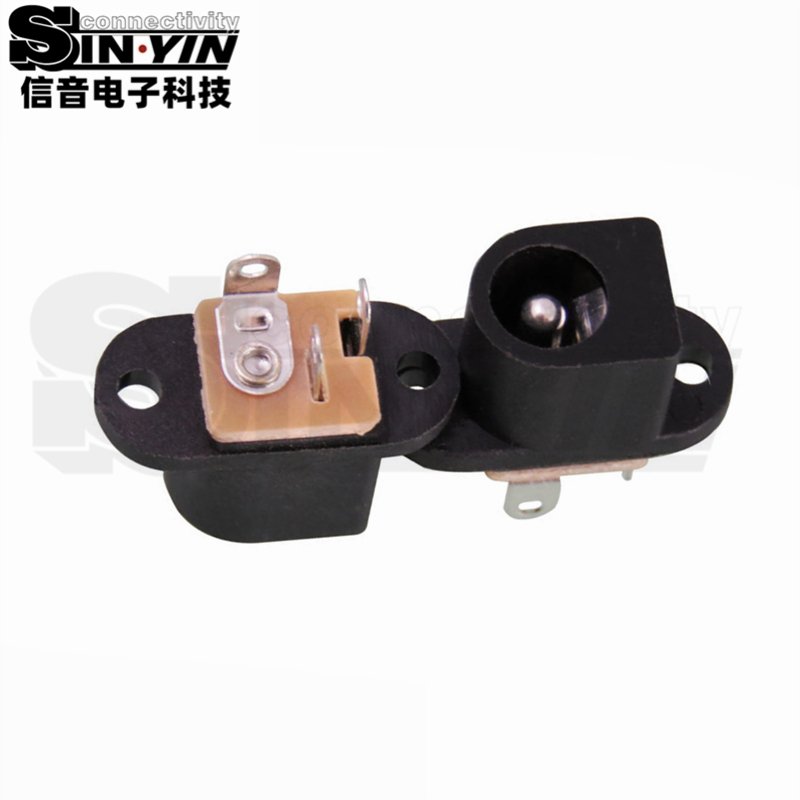

DC-016带上下安装耳及两个φ2.4mm固定孔，端子从后方引出。可作为需要机械固定点的仪器面板电源口选型对象，装配应结合机壳板厚、孔位、焊线方向和插头配合一起确认。

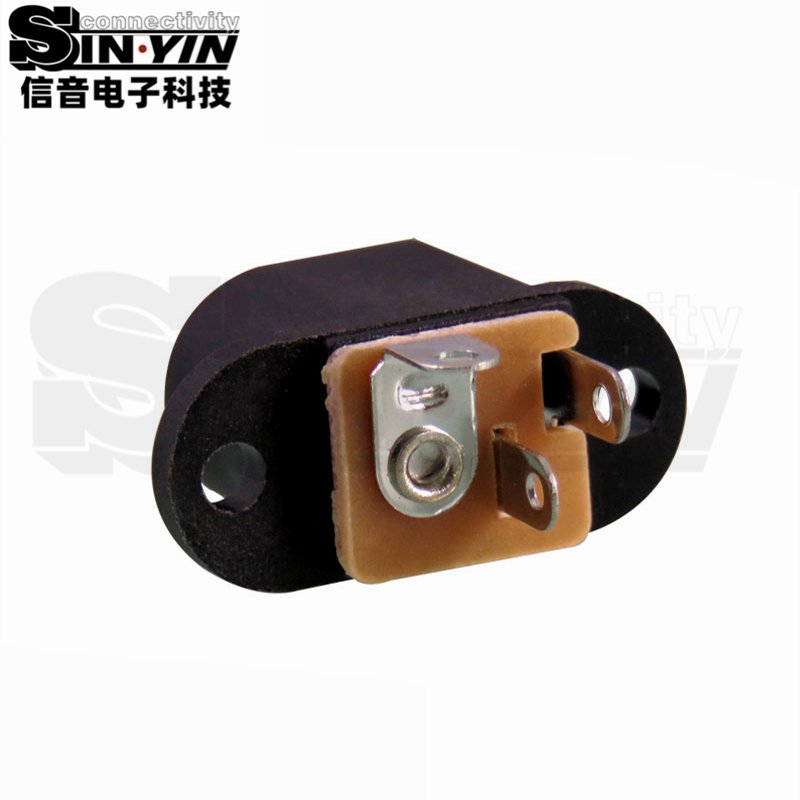

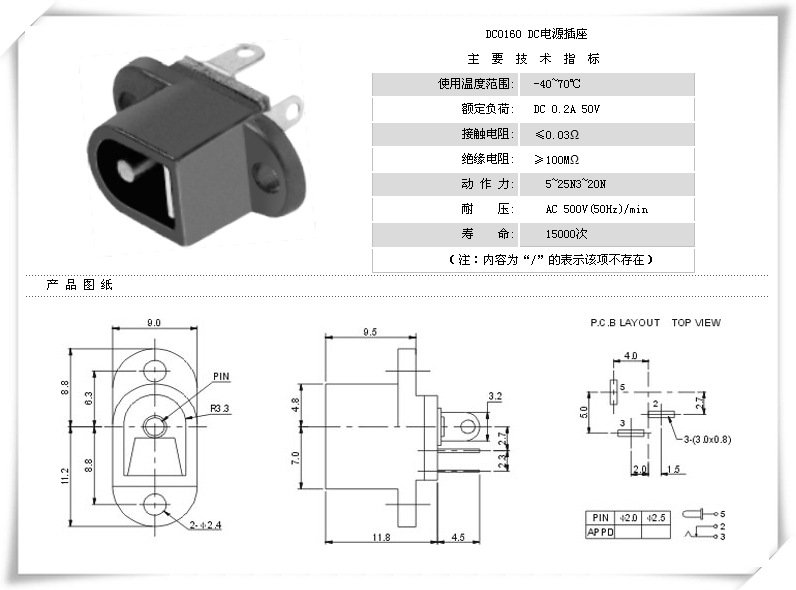

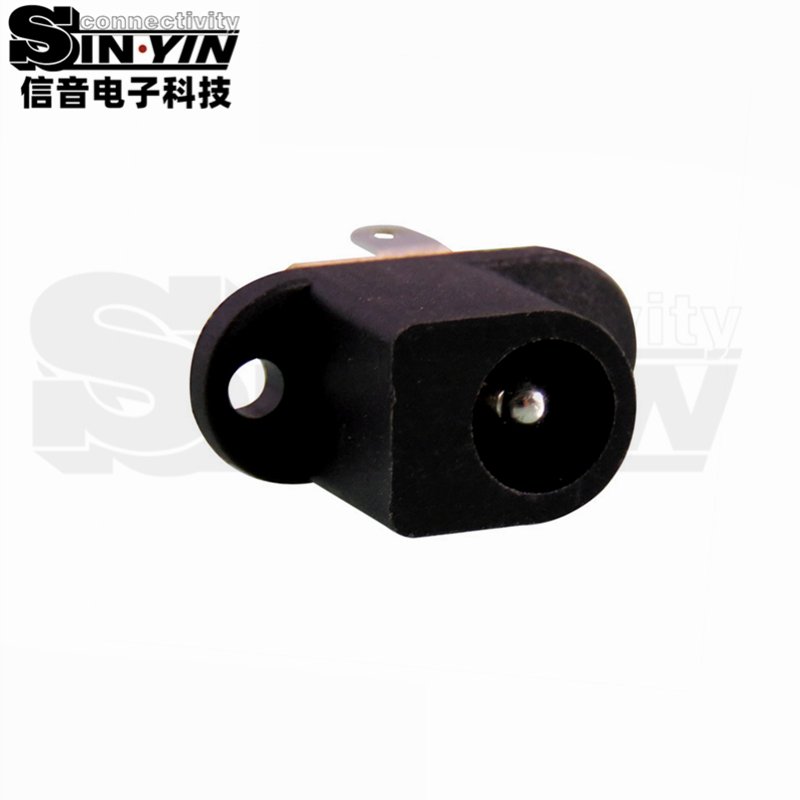

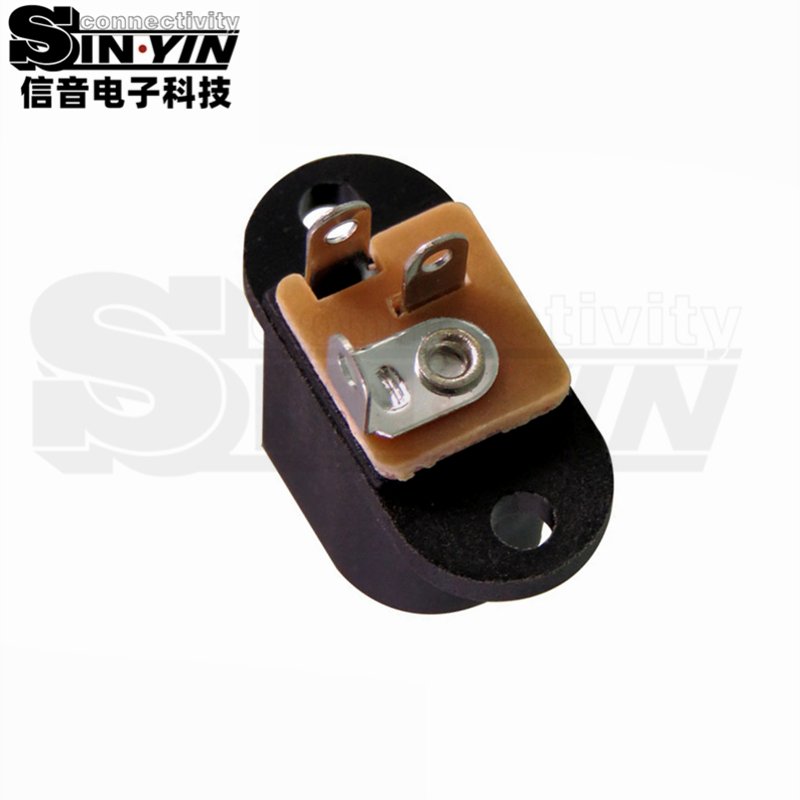

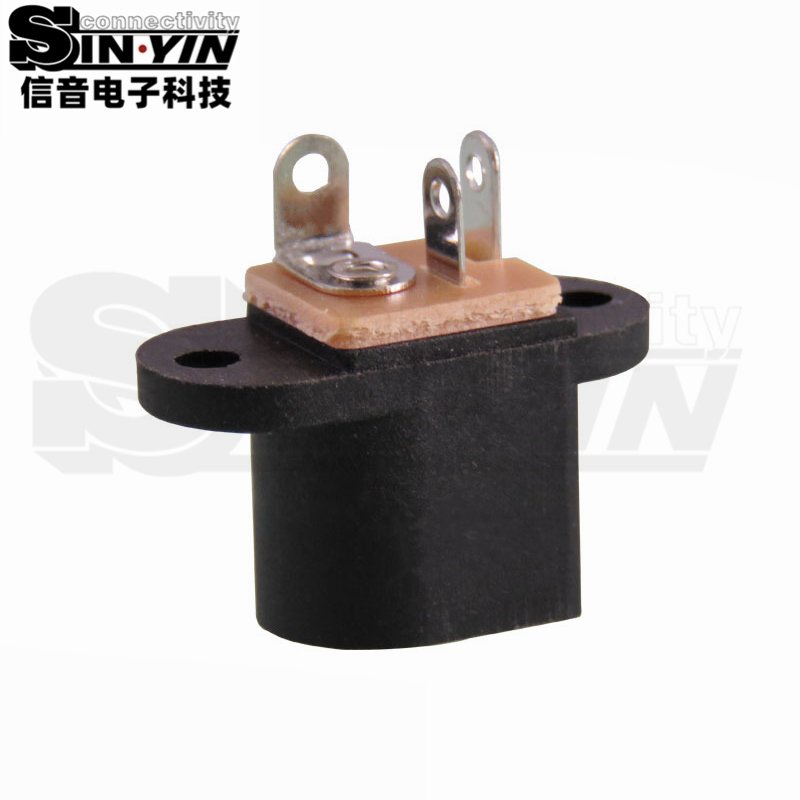

DC-016通过上下安装耳提供固定位置，插口位于面板前方，接线端子留在后部。图纸标注9mm宽度及两个φ2.4mm孔，端子后伸尺寸单独给出，适合将面板固定与电路接线分开核对。

对需要将电源口固定在仪器前后面板上的设计，可评估DC-016的双孔安装结构。相较于只靠端子焊接定位的方案，此款需要在机壳上安排独立固定点；主板位置则可通过内部布线协调。装配时应避免螺钉、线缆或焊点干涉，工作电流和插拔操作还需结合DC 50V、0.2A图纸规格及整机条件确认。

按φ2.4mm孔径及图纸孔位核对紧固件，面板厚度、螺钉长度和防松方法由实际装配方案确定。φ2.0／φ2.5mm为图纸中心针选项，不默认互换；同时核对插头插入长度、端子极性与切换触点定义。

一切数据以图纸规格书为标准。
