DC-015面板式DC电源插座｜13×15.5mm凸缘、后出端子

产品概述

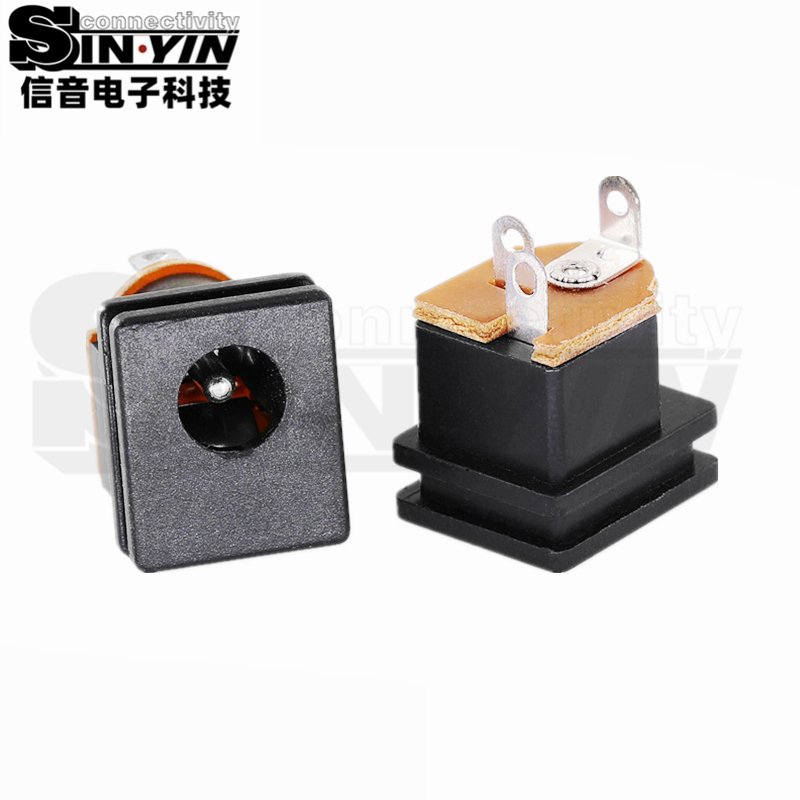

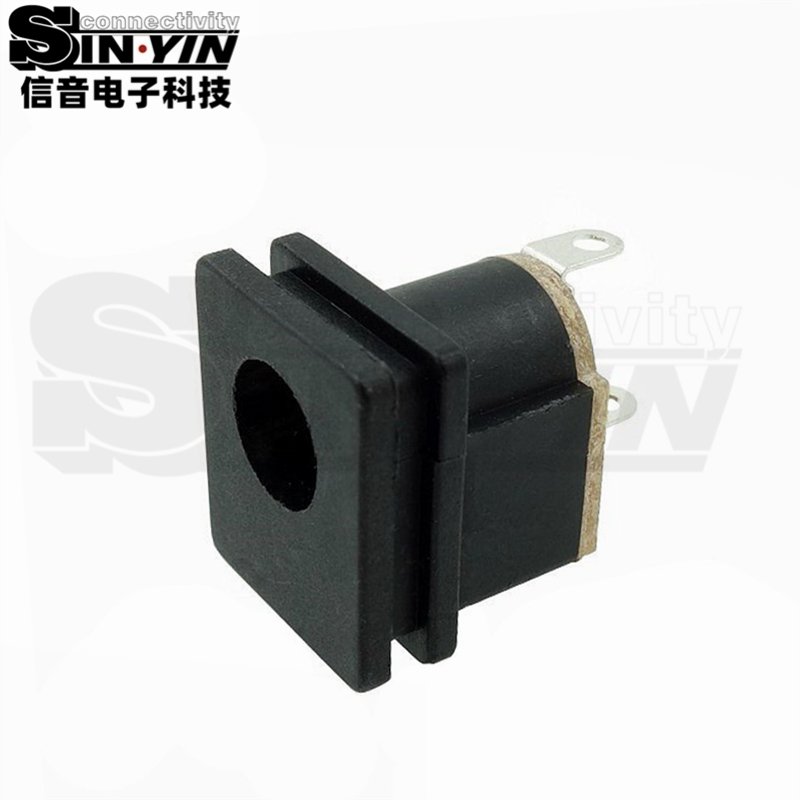

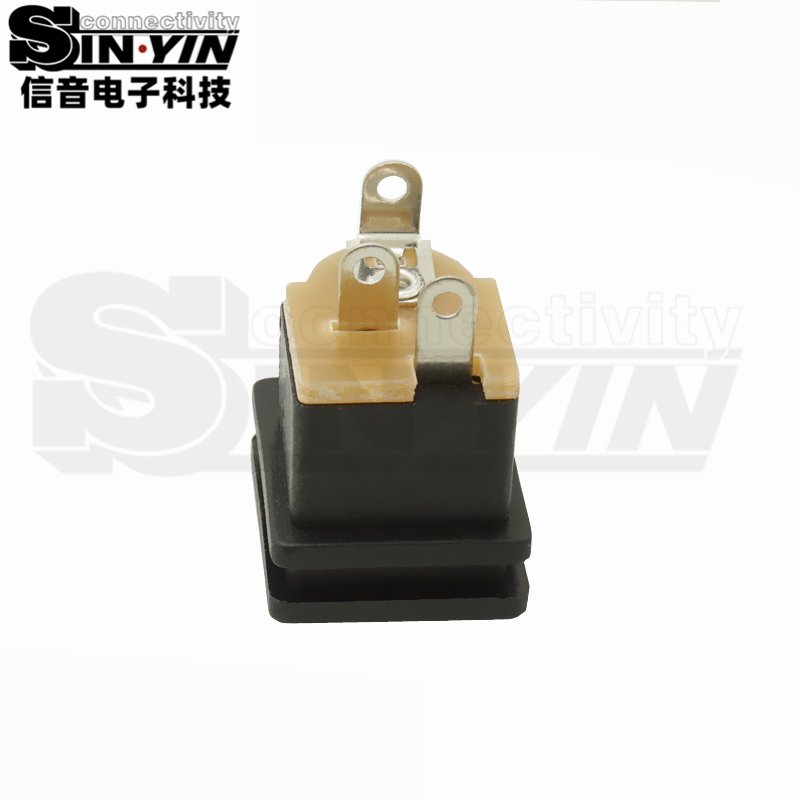

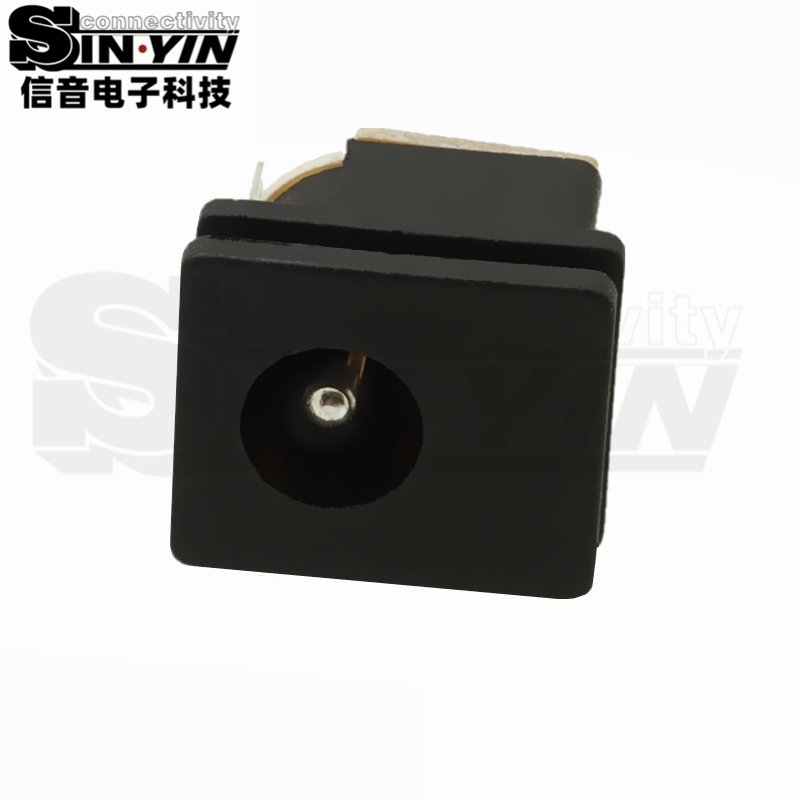

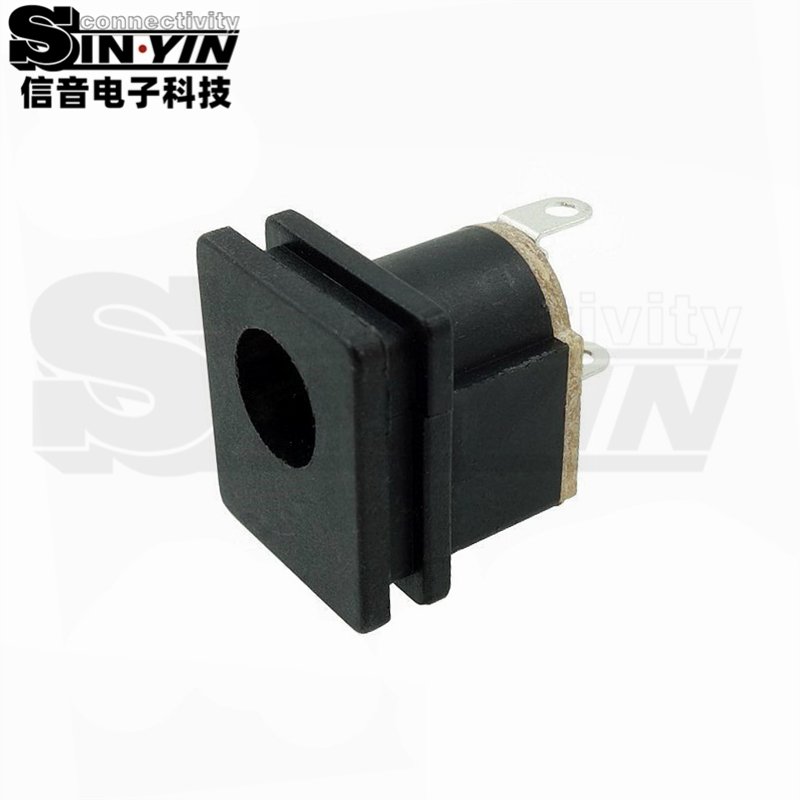

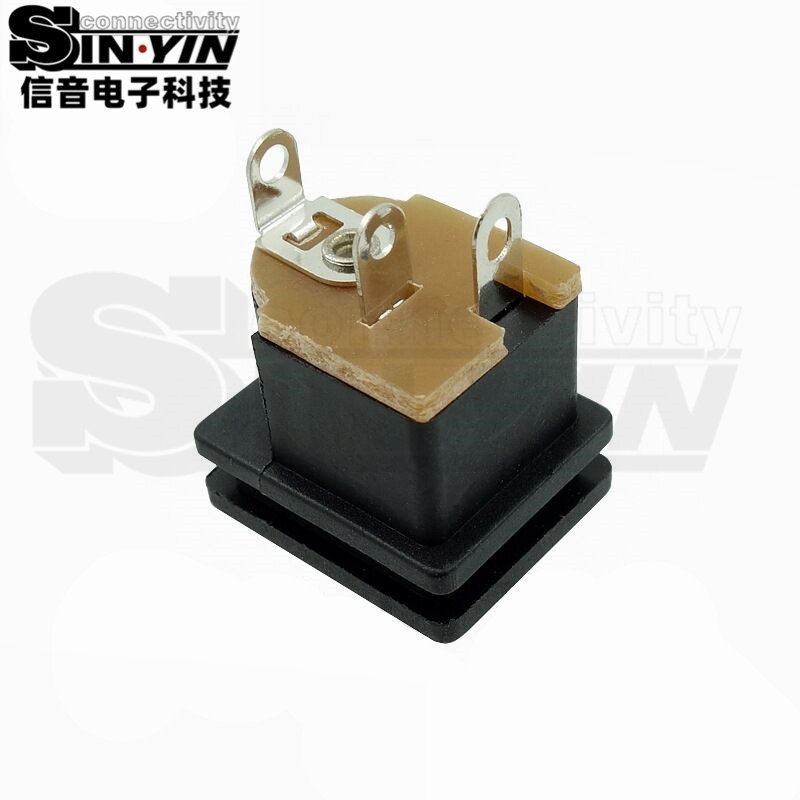

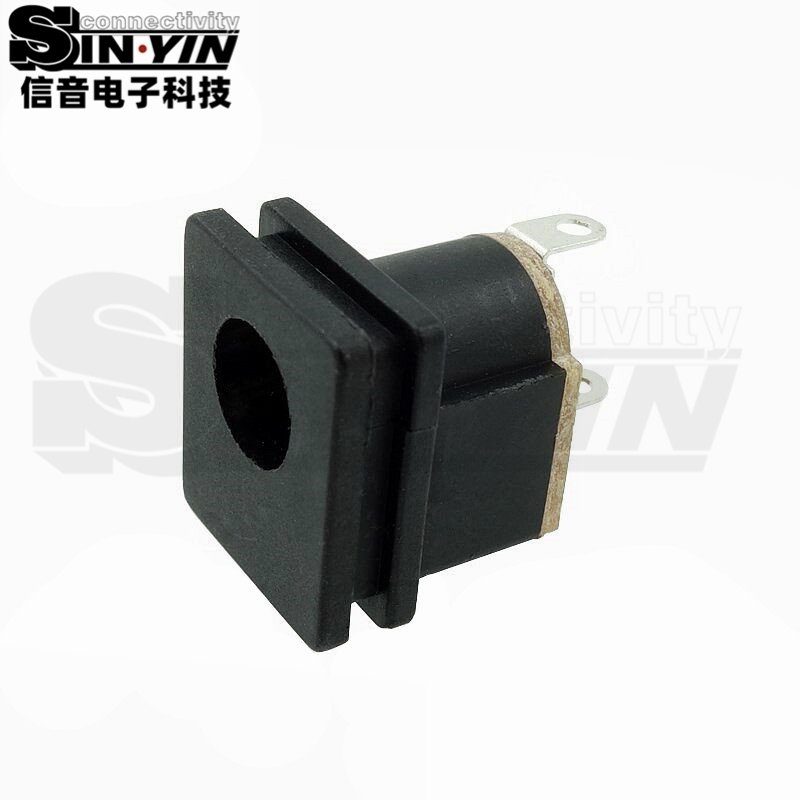

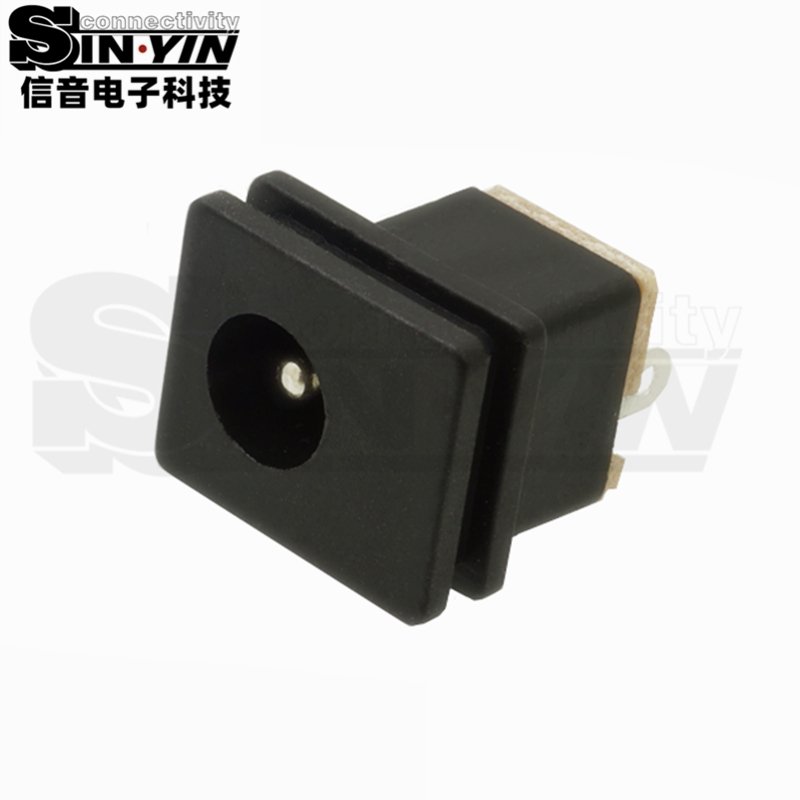

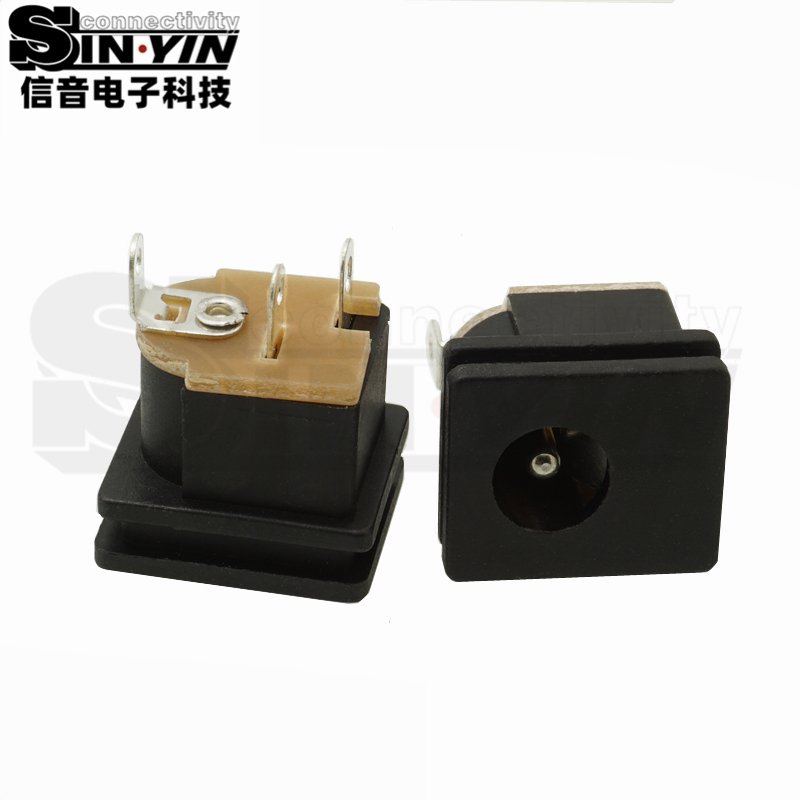

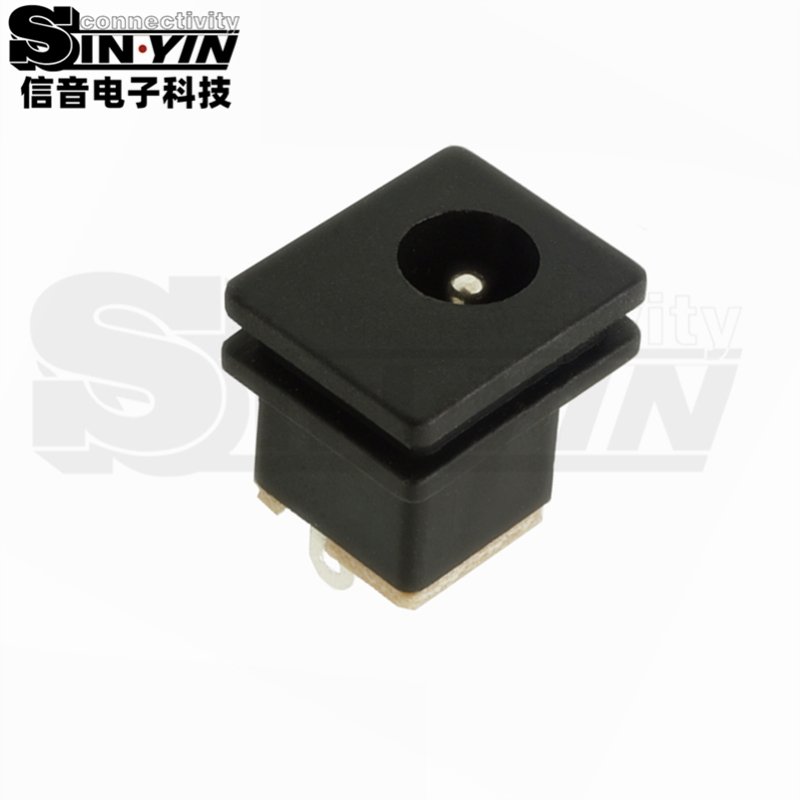

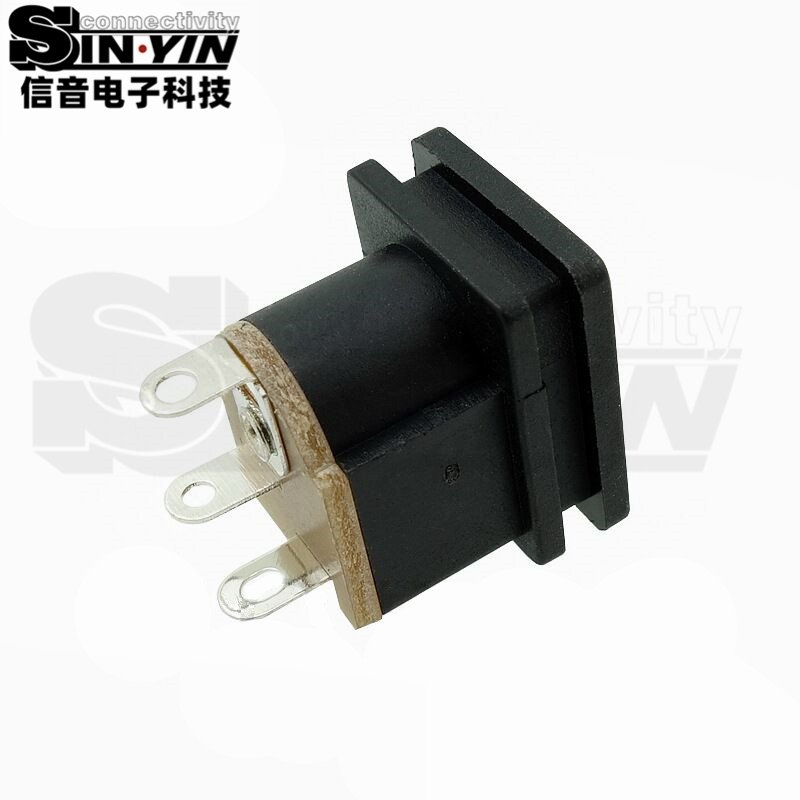

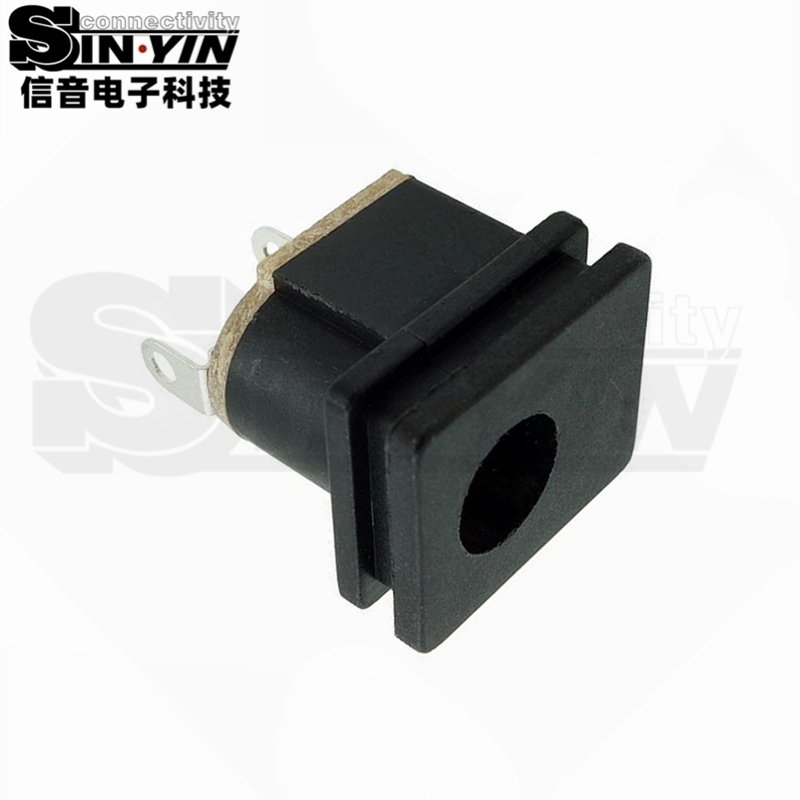

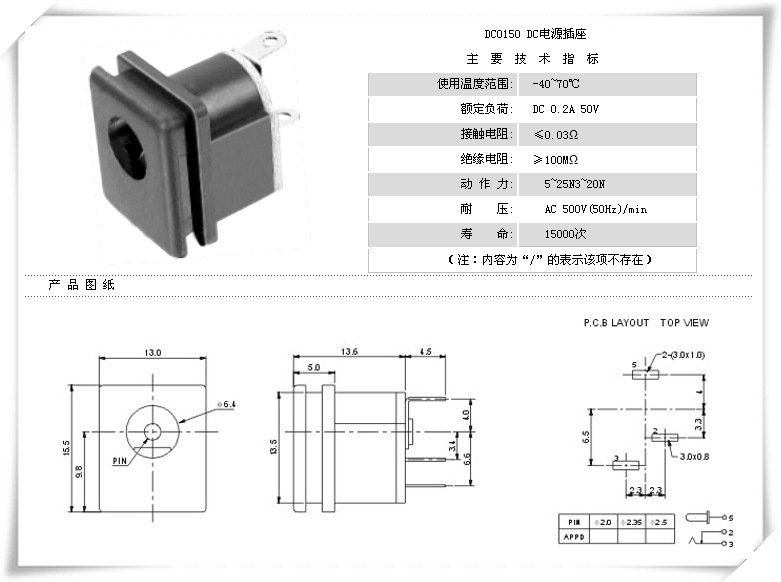

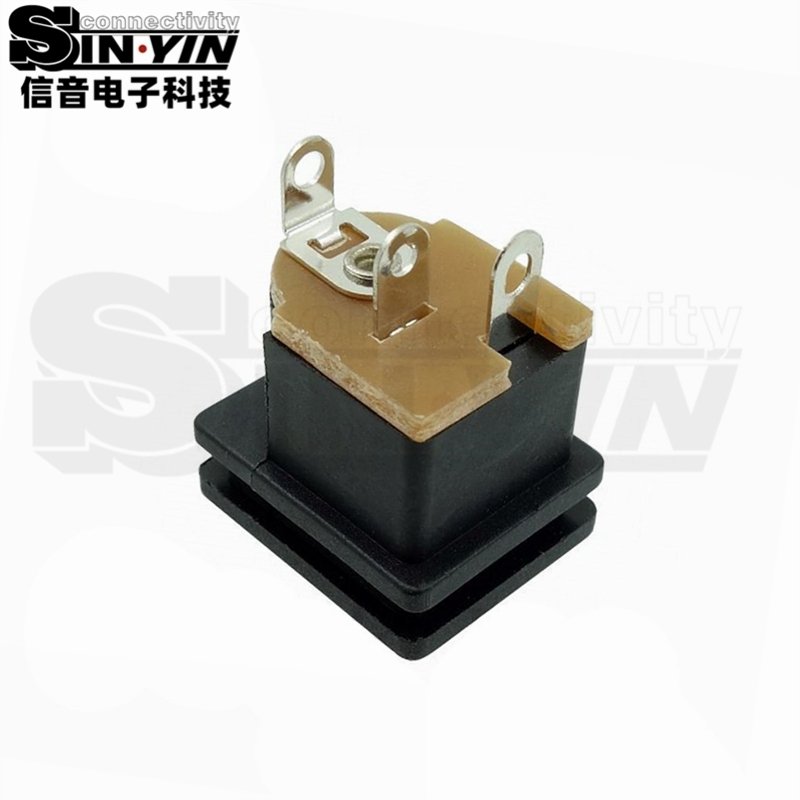

DC-015的前端带有凸缘，电源入口位于面板侧，端子沿插接轴线从后部引出。图纸标注前端宽13mm、高15.5mm，侧视尺寸13.5mm，并给出端子位置与触点示意。它的结构选型重点是面板装配及背部接线，而非直接沿用PCB板载插座的焊盘布局。

应用场景

当仪器机壳或控制盒的电源口需要独立于主板布置时，可评估DC-015的面板接线方案。前部凸缘与机壳开口配合，后出端子留在壳体内部接入供电线路，内部布线应留出焊点绝缘与线缆弯折空间。图纸的DC 50V、0.2A额定负载是负载核对依据，不宜仅凭外观将其作为大功率设备输入口；实际供电电压、连续电流和启动条件均应匹配。

选型要点

前端外形尺寸不等于面板开孔尺寸，开孔、板厚及固定方式应结合实际装配图确认。图纸列φ2.0mm、φ2.35mm、φ2.5mm中心针选项，交付版本须按确认样品或最终图纸锁定，不能只凭插头外径判断兼容。端子接线需区分电源端与切换触点，并核对极性。

一切数据以图纸规格书为标准。
