DC-012B白色DC电源插座｜13.2mm主体与后端布局

产品概述

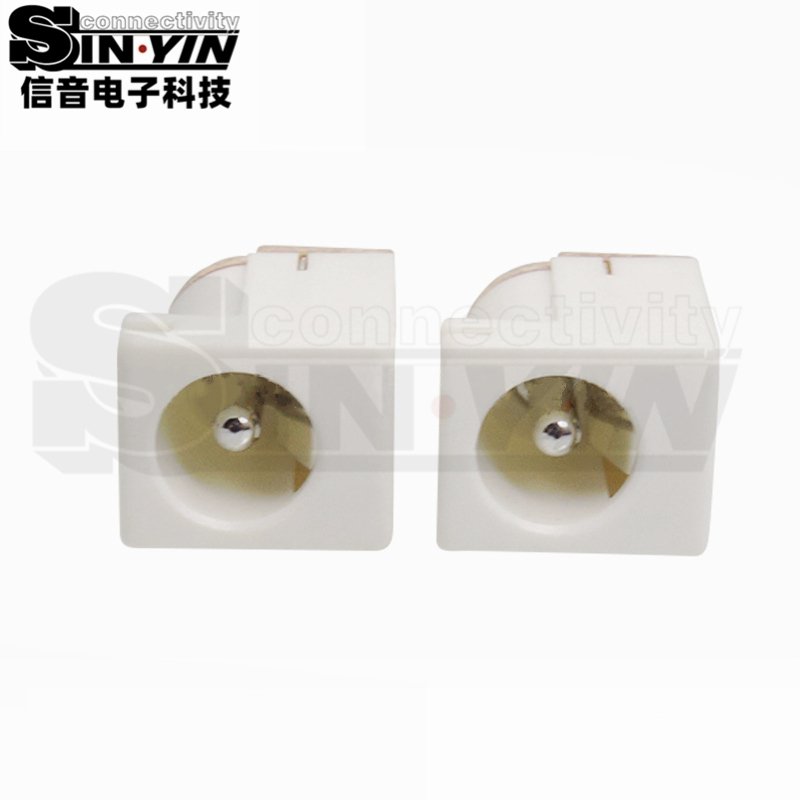

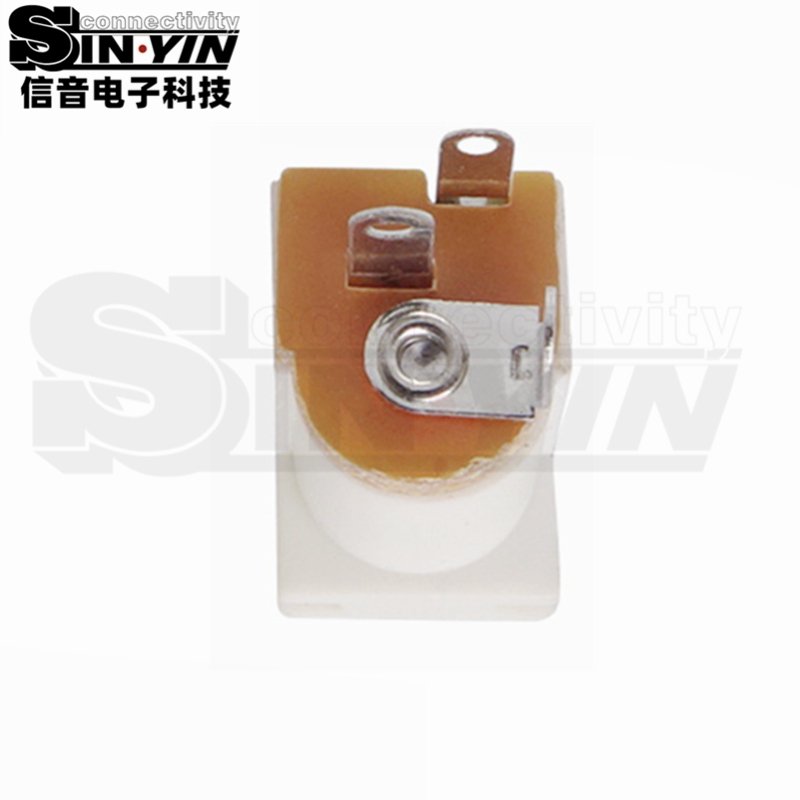

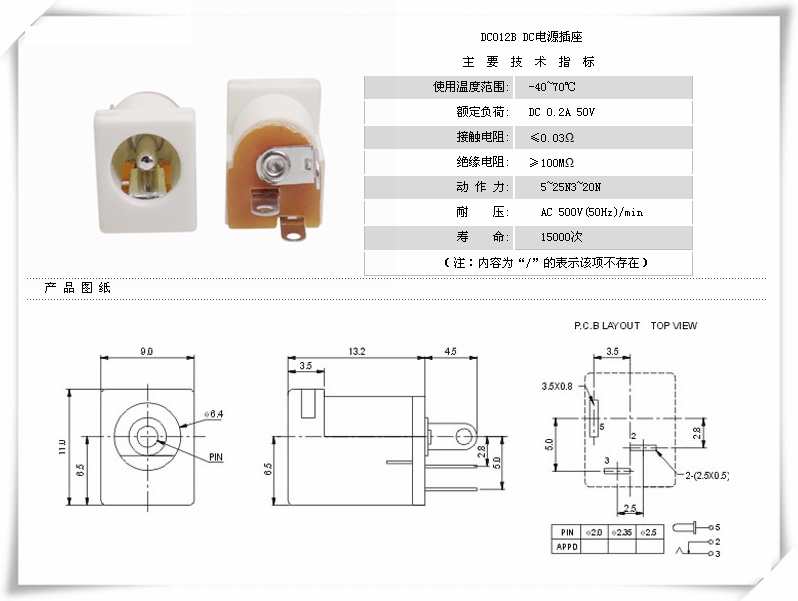

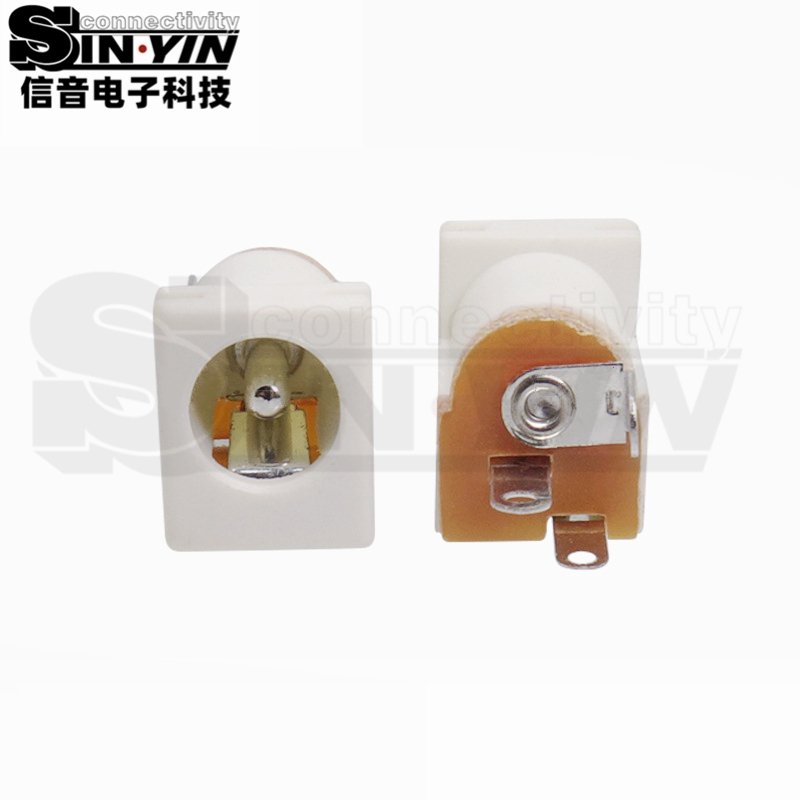

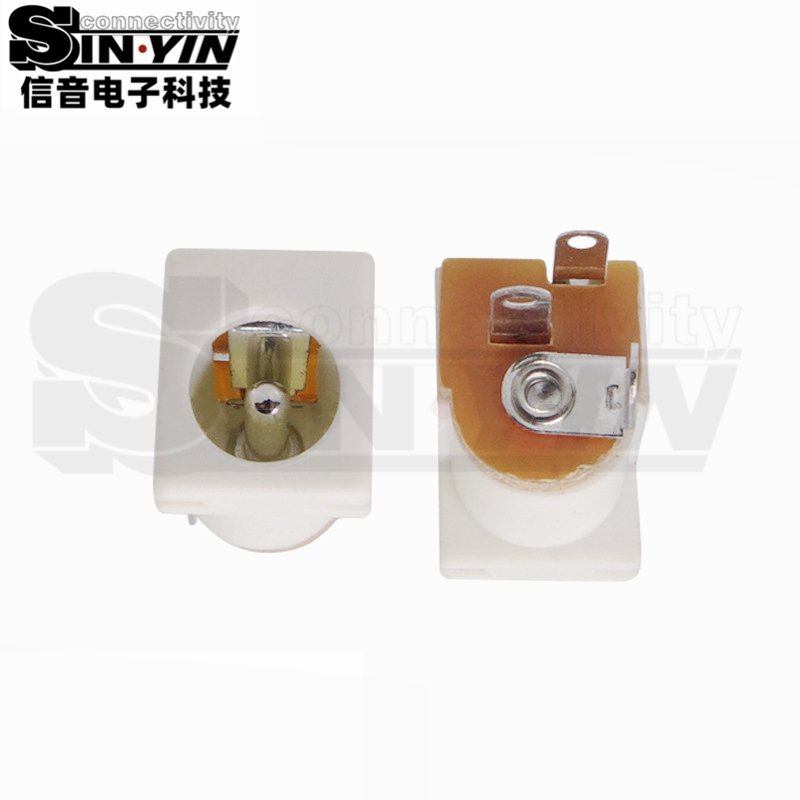

DC-012B为白色壳体DC电源插座，实拍可查看前端插口及后部连接端子。图纸标注主体长13.2mm、前部宽9.0mm和高11.0mm；前端台阶及端子伸出尺寸应与主体尺寸分别核对。

应用场景

在电源接口前部会露出机壳的设备装配中，可用本款评估白色前框与机壳开口的匹配。外观颜色只用于区分当前展示款，不代表塑料材质、阻燃等级或耐候性能，相关要求需要供货资料支持。

对于后部空间受限的输入接口，可比较本款13.2mm主体与DC-012A的14.0mm主体，再根据端子实际伸出及周边器件重新计算总占用空间。主体略短不代表可以直接落入同一焊盘或承受更大的工作电流。

选型要点

按图纸50V DC/0.2A额定负荷核对实际使用条件。中心针为多选项，需同时给出插头内外径、插入长度和极性；端子编号、后部焊接空间及固定支承方式应逐项确认。更换DC-012系列插座时，以尺寸图和实物配合为依据，而非只比较外壳颜色。

一切数据以图纸规格书为标准。
