DC-012A后伸端子电源插座｜14.0mm主体装配选型

产品概述

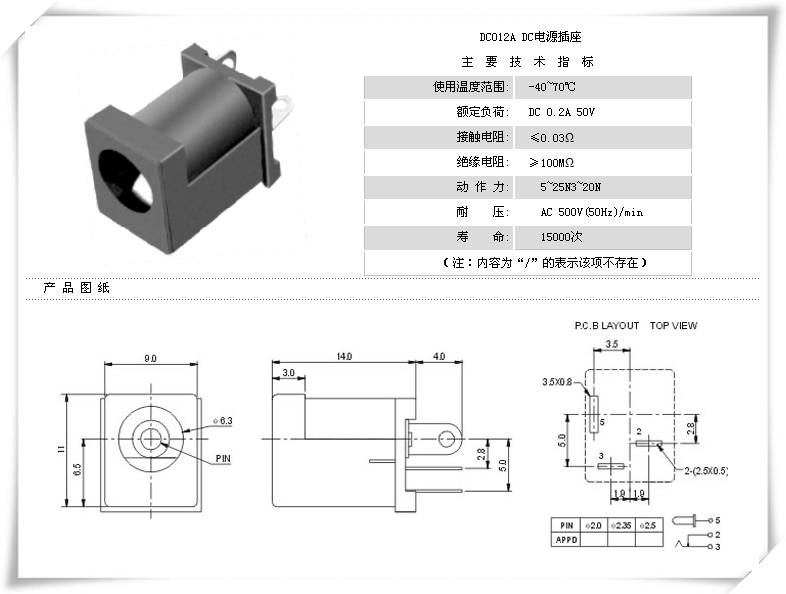

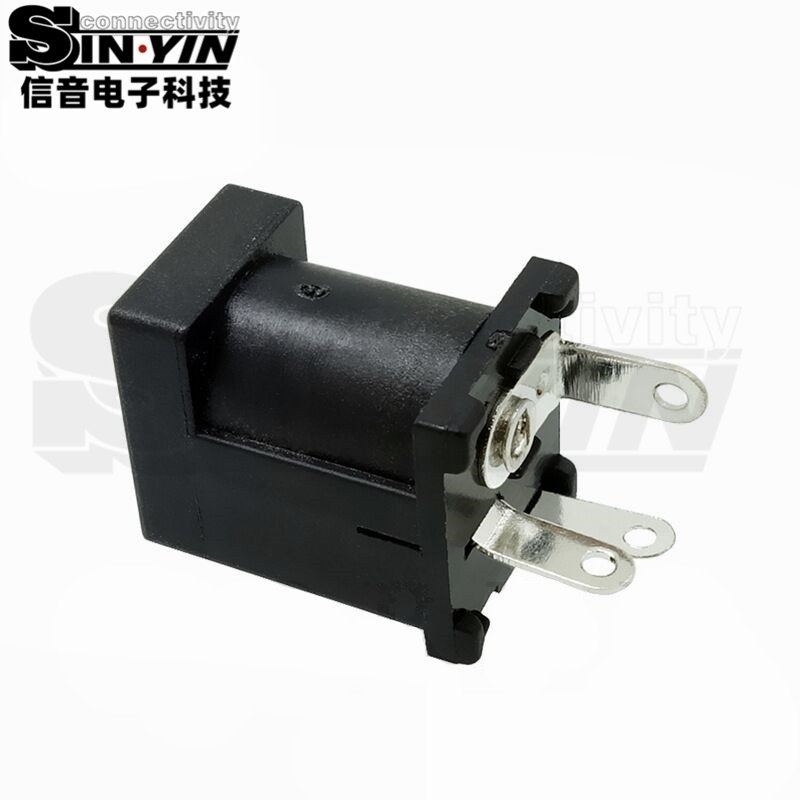

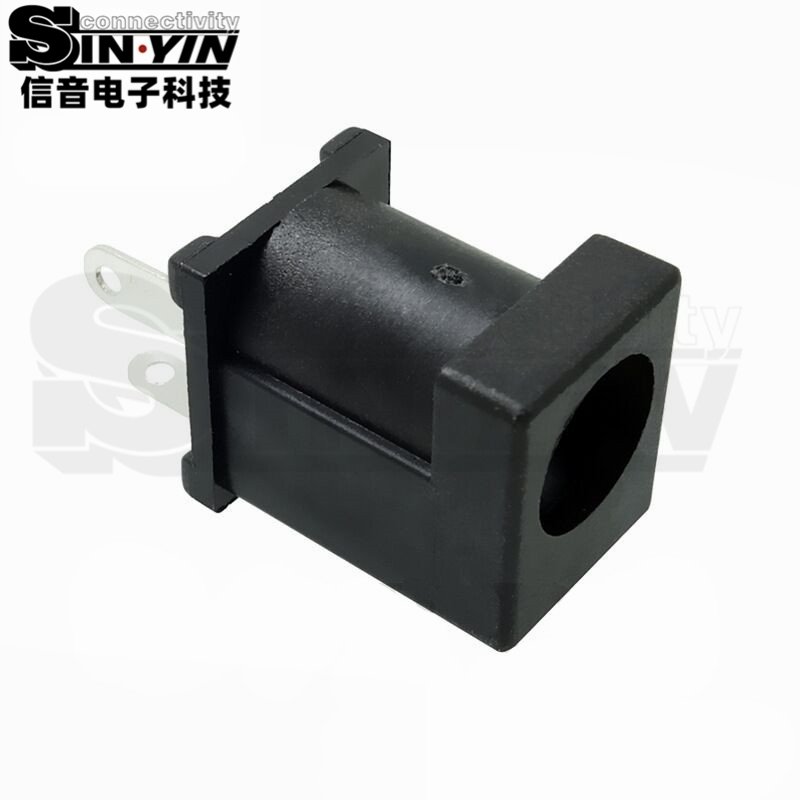

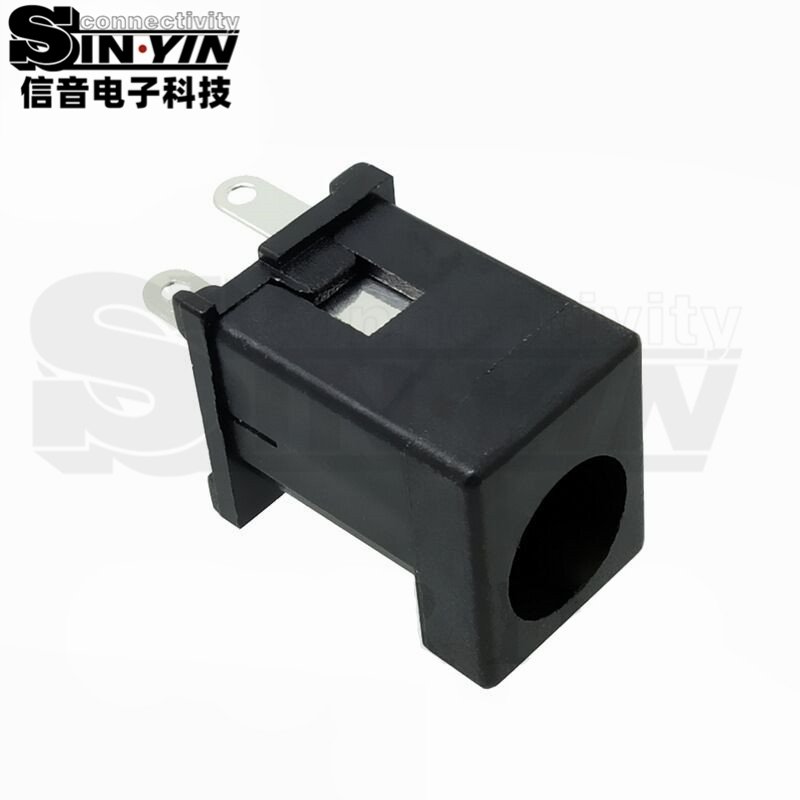

DC-012A实拍为黑色壳体、前端圆形插口及后伸金属端子结构。图纸标注前部宽9.0mm、高11.0mm，主体长14.0mm，端子继续向后伸出。计算设备占用空间时，不能把主体长度视为包含端子的总长。

应用场景

对于电源插口需要朝向设备外壳开口、连接位置位于其后方的装配方案，可将DC-012A作为候选。设计时分别核对前端插头插入空间和后端焊接、走线空间，避免端子与机壳、屏蔽件或相邻连接器干涉。

在低功耗仪表或控制单元的直流输入设计中，图纸的50V DC/0.2A额定负荷可用于初步筛选。能否采用某种适配器，还要核对实际供电电压、输入电流、极性及启动条件；本款不因使用DC插头就具备稳压或充电功能。

选型要点

图纸列有多个中心针选项，应指定实际针径及配套插头。安装时按端子方向和PCB顶视图核对连接位置；涉及面板固定时，需另核对机壳的支承与保持方式，不将方形前框视为已具备螺纹锁紧或防水密封。

一切数据以图纸规格书为标准。
