DC-012面板式DC插座｜9×10.8mm前框与后伸端子

13.3mm主体长度、后部接线结构，按机壳与线束空间选型

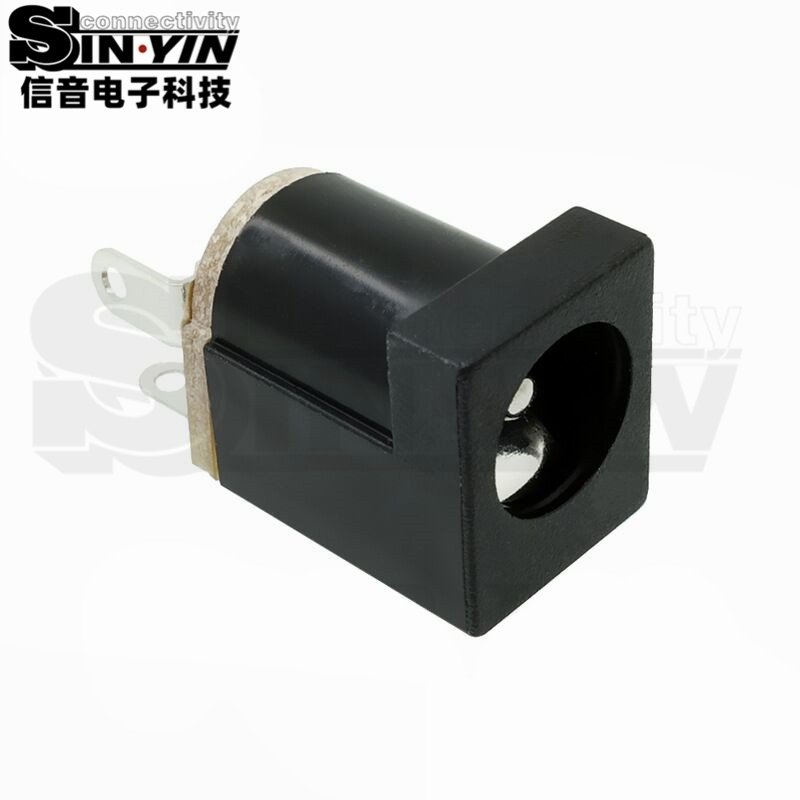

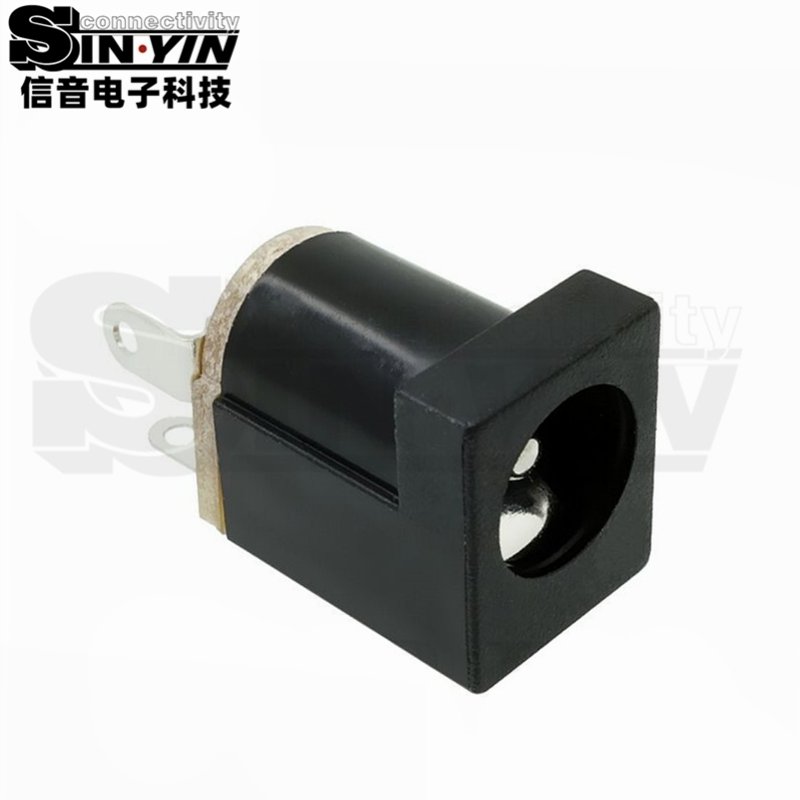

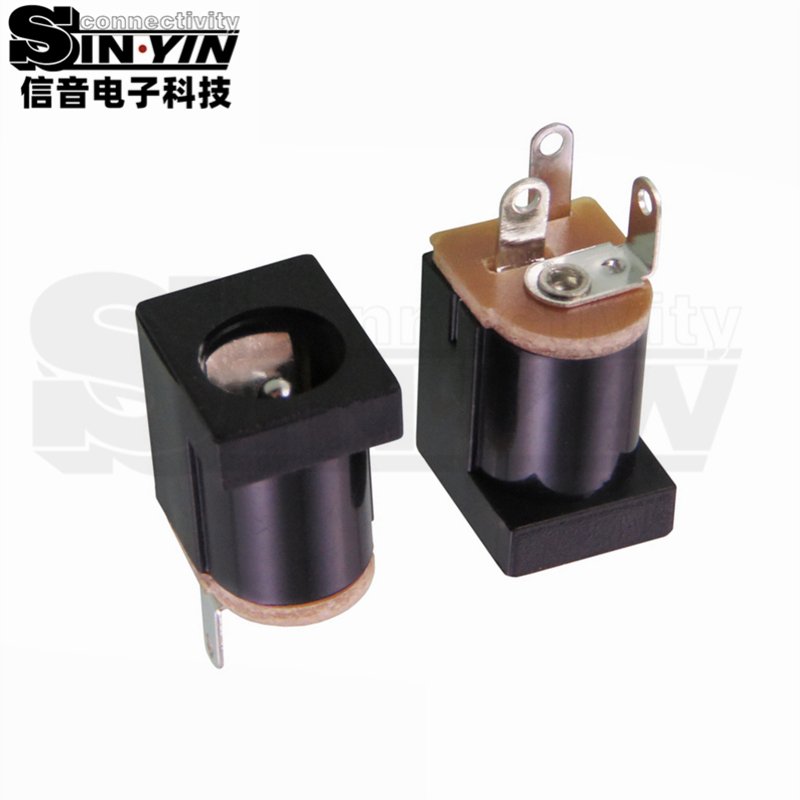

DC-012采用前部方框、后伸焊接端子结构，图纸标注前框宽9mm、高10.8mm，主体长度13.3mm。适合评估面板电源口与主板分开布置的方案，后部需为接线、绝缘和线缆弯折留出空间。

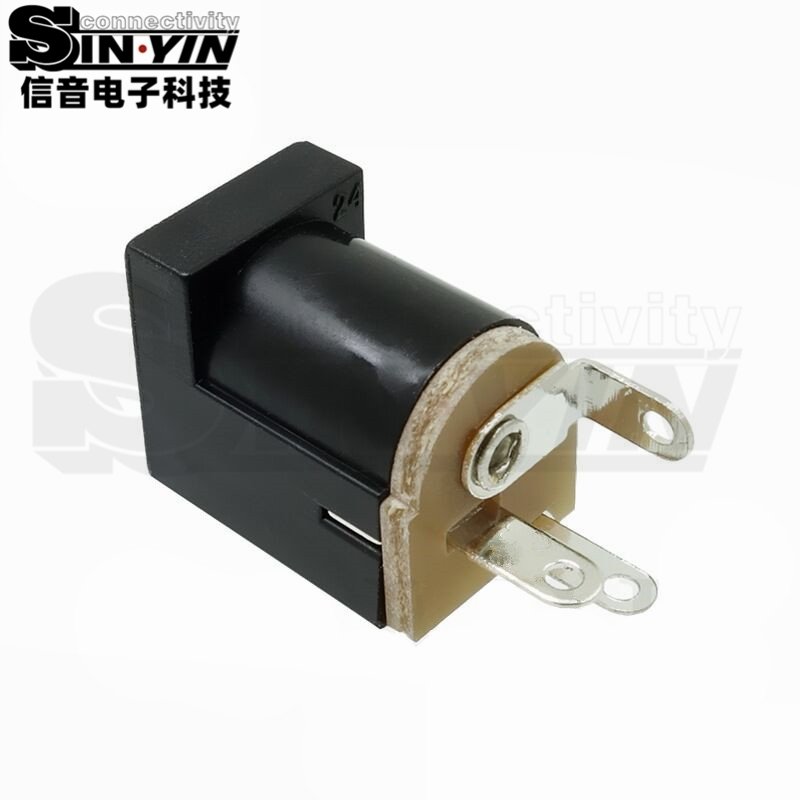

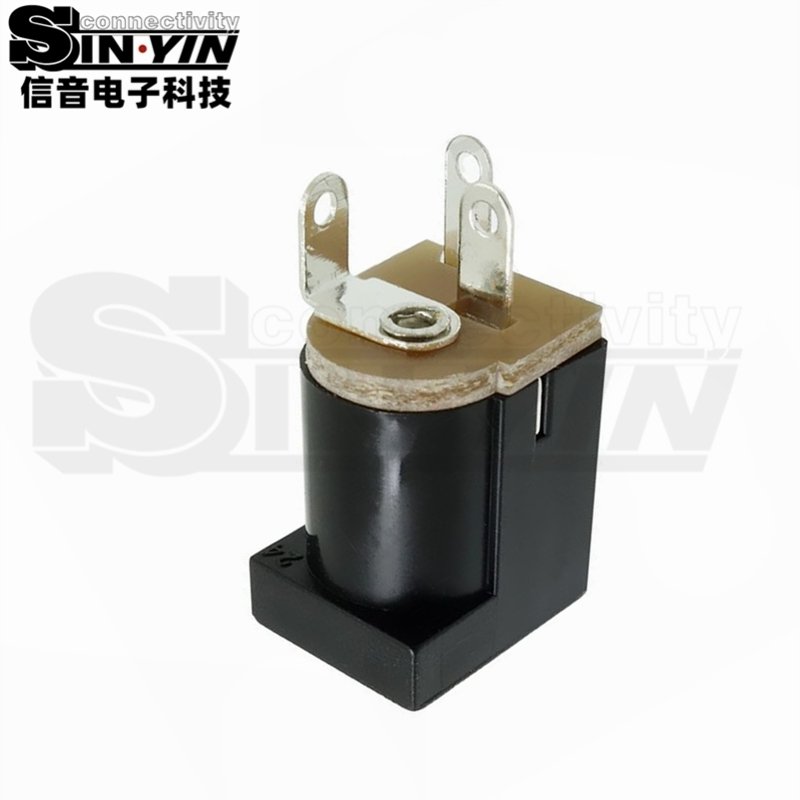

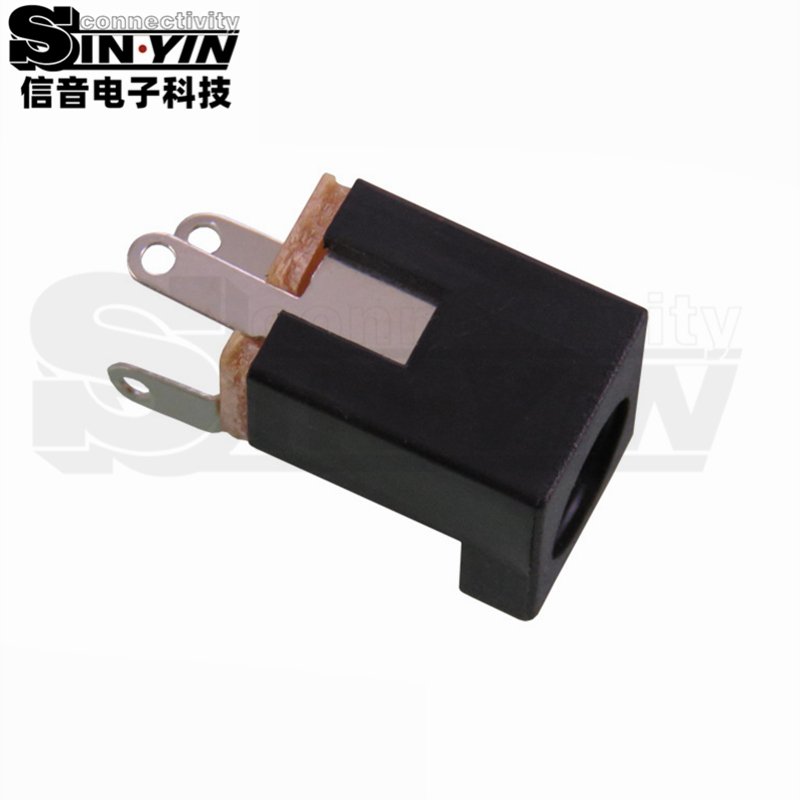

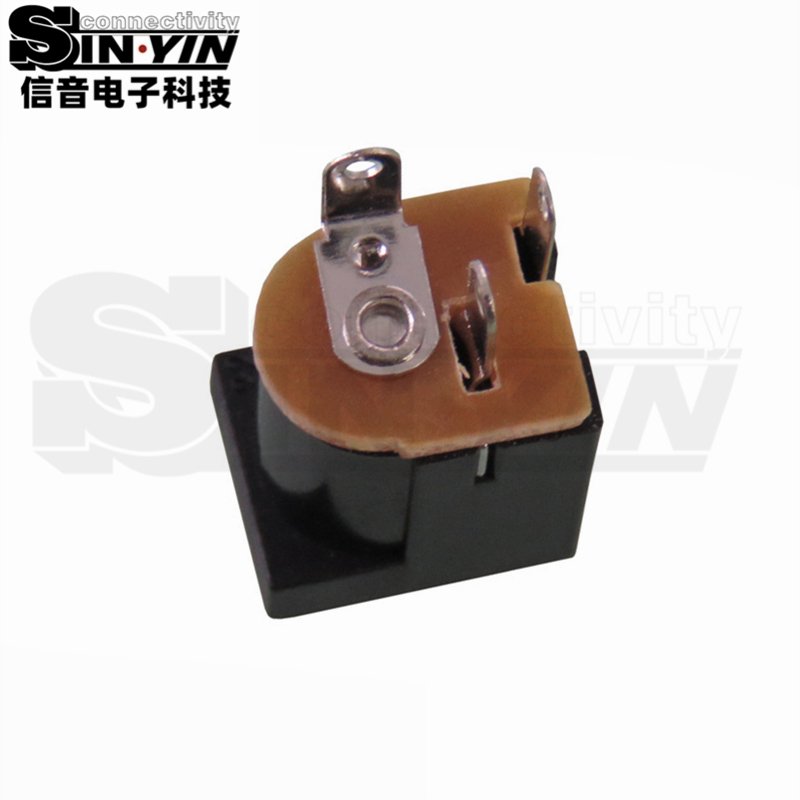

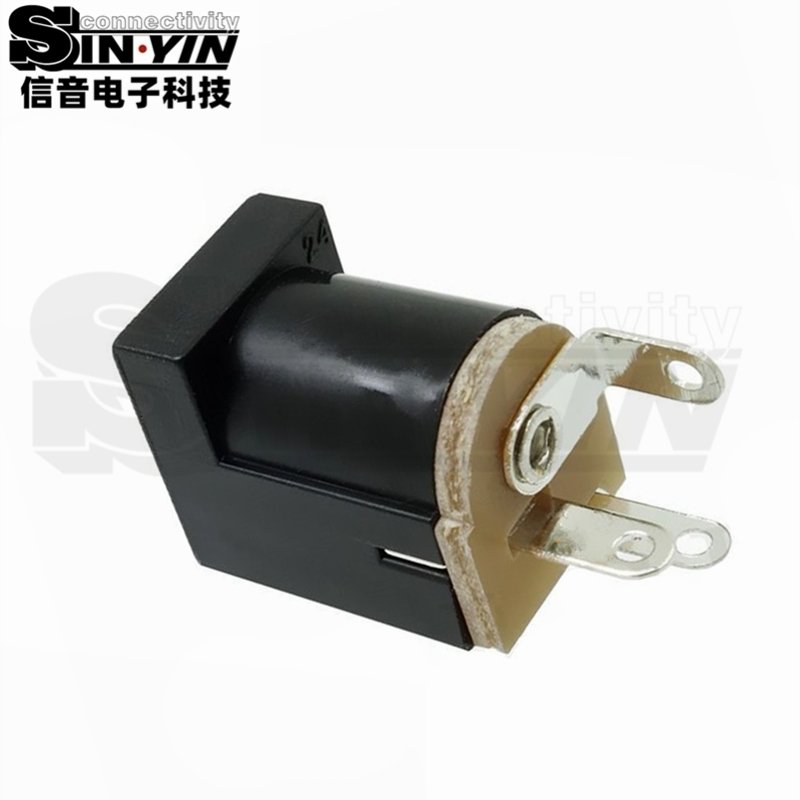

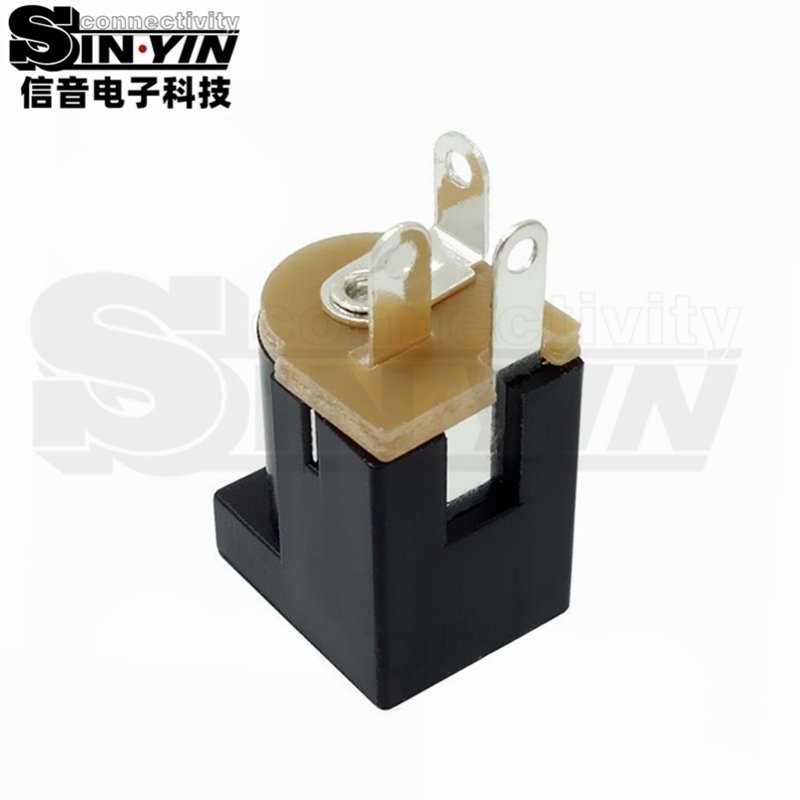

DC-012插接端位于前部方框，三个端子从主体后方伸出。图纸将13.3mm主体和5mm后伸尺寸分别标注，后方装配空间应将接线和绝缘余量一并计入，而不只预留主体长度。

在仪器机壳上的电源入口需要避开主板位置时，可评估DC-012的面板后部接线结构。通过内部线缆将电源口接至供电电路，既要核对面板固定方式，也要检查线缆是否挤压其他器件。触点示意中包含切换关系，若用于外接电源插入状态的线路切换，应按端子定义核对，不直接当作插头检测信号使用。

前框外形不等于安装开孔，需结合机壳图确认固定和防松方式。图纸列φ1.65、φ2.0、φ2.35、φ2.5mm中心针选项，最终供货规格须配套插头确认；不得因入口外形相近就与DC-012A或DC-012B互换。

一切数据以图纸规格书为标准。
