DC-008双耳面板式DC电源插座｜φ1.0mm中心针与后出端子

产品概述

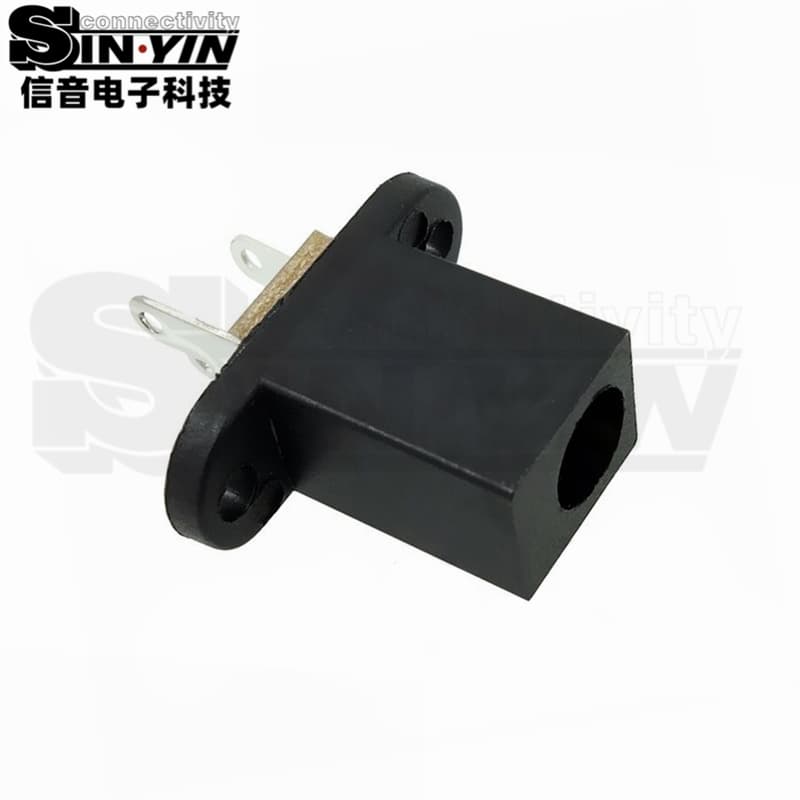

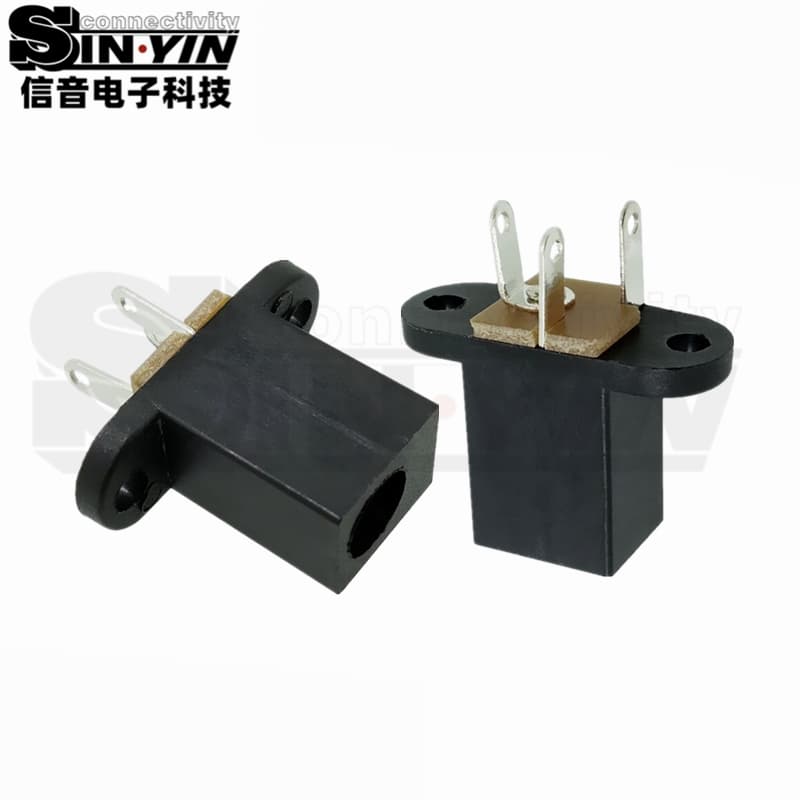

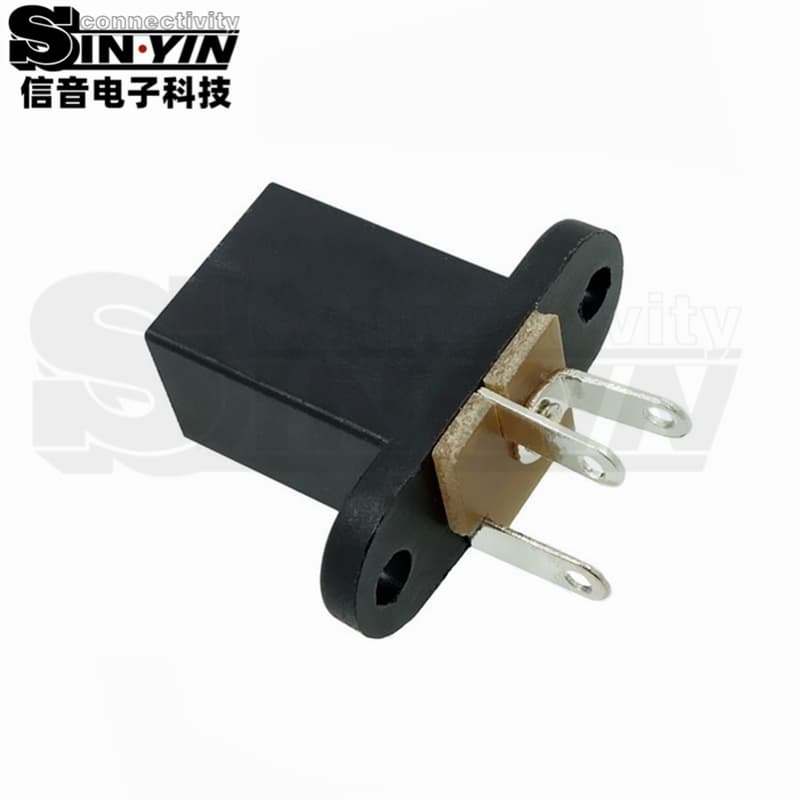

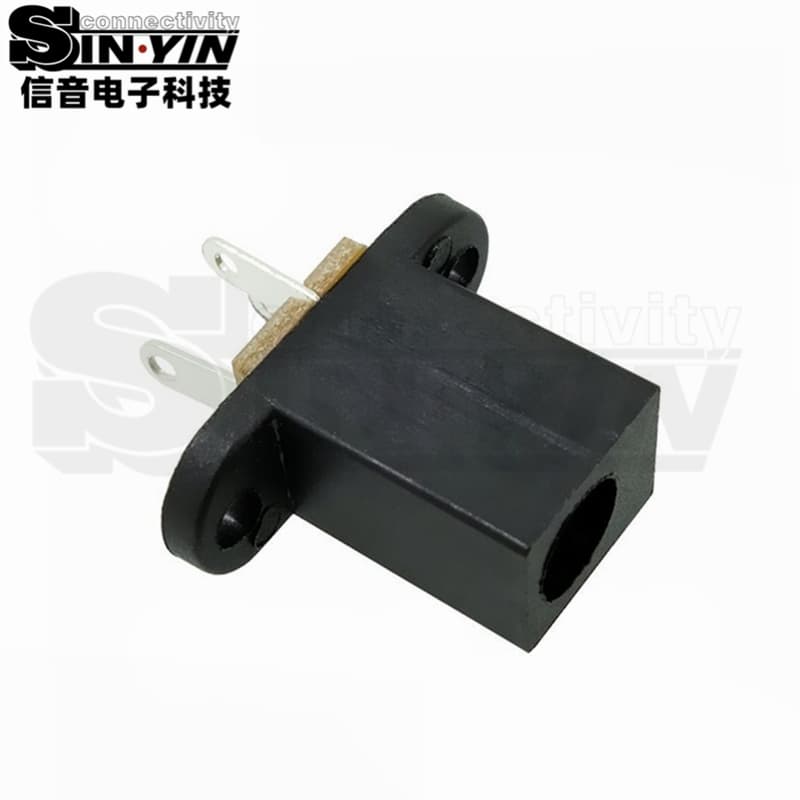

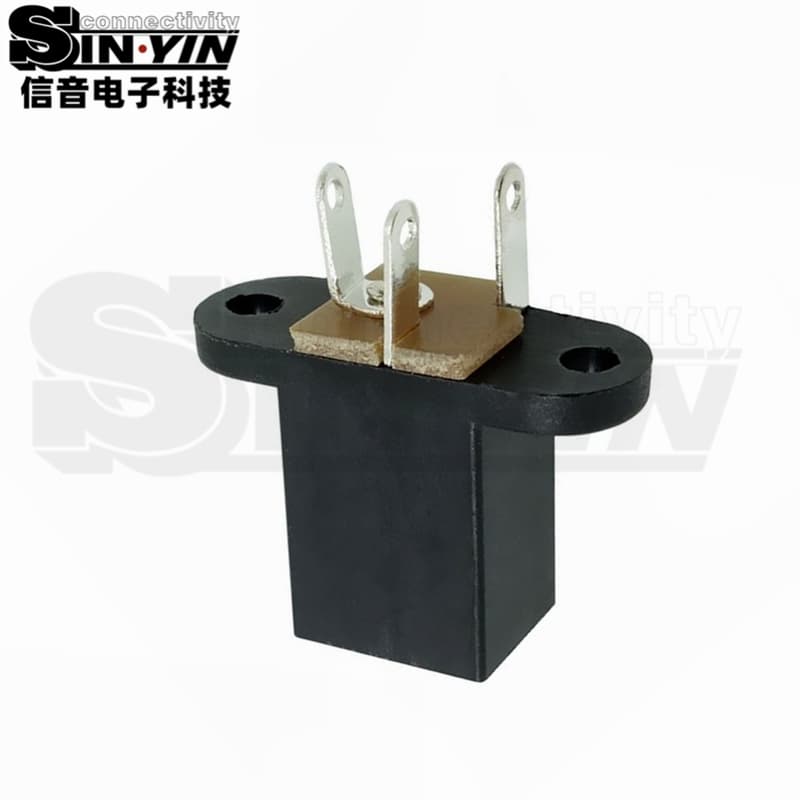

DC-008是带双安装耳的DC电源插座，通过前部安装孔固定在面板上，焊接端子从后部引出。图纸给出φ1.0mm中心针、φ4mm入口及16.3mm侧视长度，连接器的固定位置与后部接线空间可分别核对。

应用场景

对于需要将电源口固定在机壳上、主板不直接承受插拔作用的仪器外壳或小型控制盒，DC-008可作为面板直流输入方案的选型对象。双安装耳便于按孔距布置固定位置，后部端子用于接入内部供电线路。图纸中的切换触点需与电路定义对应，不能将三个端子直接理解为三个独立电源通道。整机选型应满足DC 50V、0.2A额定负载，并验证实际插头配合和接线工艺。

选型要点

先按φ2.2mm安装孔和11.8mm孔中心距核对固定件，再检查面板背后16.3mm结构长度对应的空间。φ1.0mm是中心针直径，不是安装孔径；配套插头还应核对内外径、插入长度及极性。询价可附面板图、插头尺寸和端子接线要求。

一切数据以图纸规格书为标准。
