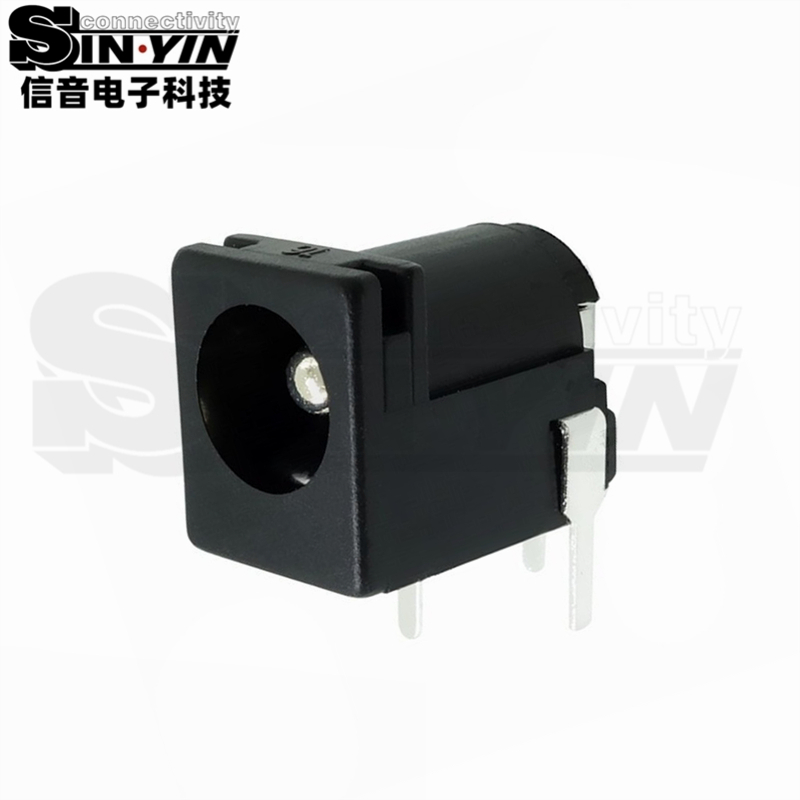

> DC-005H 平底卧式PCB插板DC电源插座（5.5×2.1 / 5.5×2.5mm 高平稳插件母座）
DC-005H为平底卧式PCB插板DC电源插座，适配5.5x2.1及5.5x2.5mm公头。全包式平底设计贴板平整，3Pin针脚焊接牢固防翘板，提供2D/3D图纸与免费索样支持。
工程选型重点关注卧式、PCB、2.5mm、插件、母座、5mm、3Pin；材料、结构、安装方式及额定参数以详情参数表和图纸规格书为准。
适用范围需结合设备结构、安装空间和电气负载确认。
选型时请核对卧式、PCB、2.5mm、插件、母座、5mm、3Pin，确认公母端配套、PCB安装空间及设备接口要求。
具体电气、材料、环境、寿命及配套型号请以详情参数表和图纸规格书确认。
一切数据以图纸规格书为标准。
| 分类项目 | 参数指标 | 规格说明 / 判定标准 |
|---|---|---|
| 基本信息 | 产品型号 | DC-005H 系列平底卧式 DC电源插座 |
| 适配规格 | DC-005H-21 规格 | 适配公头：外径 5.5mm × 内针 2.1mm |
| DC-005H-25 规格 | 适配公头：外径 5.5mm × 内针 2.5mm | |
| 安装与结构 | 安装方式 | PCB 板载（DIP 卧式直角插板 / 平底贴板固定） |
| 极性与脚位 | 3 Pin 焊接针脚（正极、负极、常闭开关触点） | |
| 电气性能 | 额定载荷 | DC 12V/30V 0.5A - 3A |
| 接触电阻 | ≤ 0.03 Ω（初始测试值） | |
| 绝缘电阻 | ≥ 100 MΩ (DC 250V 测试) | |
| 耐电压强度 | AC 500V (50Hz) / 1分钟 无击穿穿弧 | |
| 物理与机械性能 | 贴板抗翘力 | 平底接触面积大，机械拉力强，防焊点剥离 |
| 机械插拔寿命 | ≥ 5,000 次循环（金属弹片高持久力） | |
| 工作环境温度 | -20 ℃ ～ +70 ℃ | |
| 材质与环保 | 导电金属件 | 高导铜合金（表面精细镀镍/镀银处理） |
| 环保资质认证 | 符合欧盟 RoHS 2.0 及 REACH 环保无铅标准 |
