DC-005C电源插座｜φ1.3mm中心针、φ3.9mm入口尺寸

DC-005C直流插口，图纸标注φ1.3mm中心针与φ3.9mm入口尺寸

DC-005C采用9.0mm宽、11.0mm高的方形前部，图纸明确标出φ1.3mm中心针与φ3.9mm入口尺寸。与相似的005系列比较时，插口尺寸和三端子相对位置比型号外观更值得优先核对。

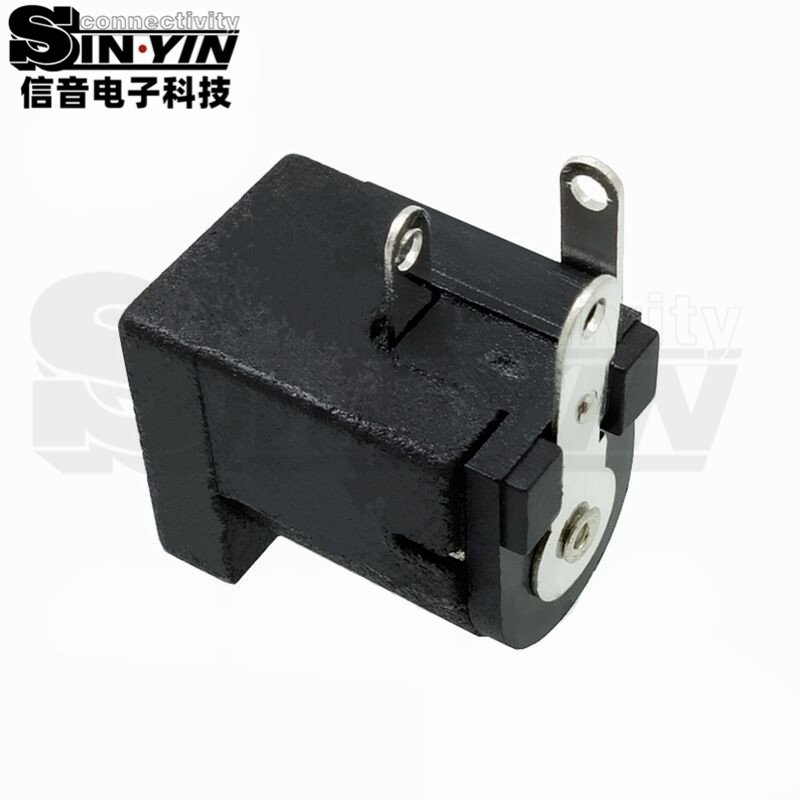

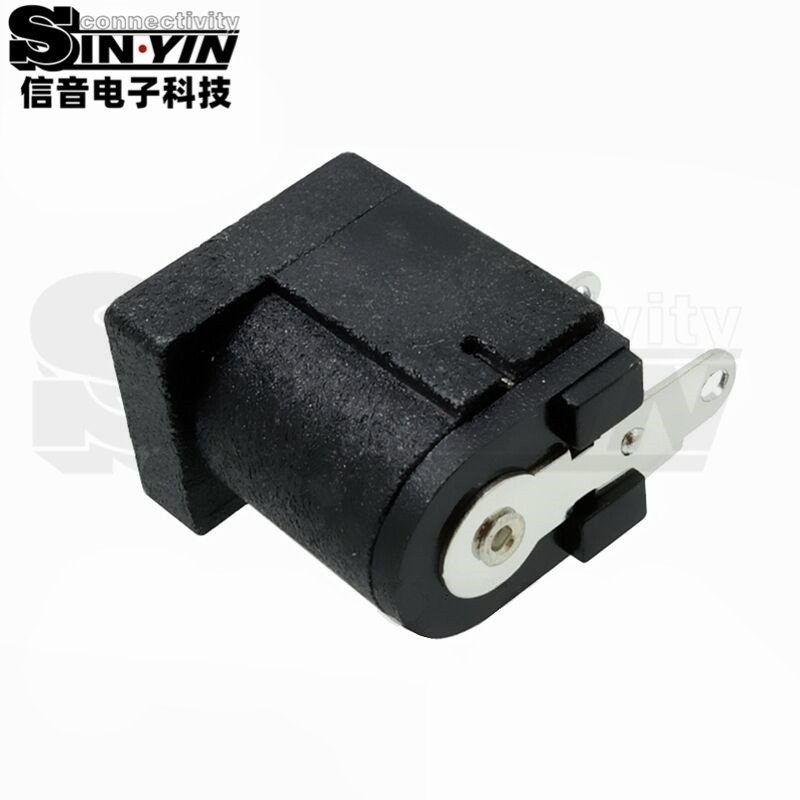

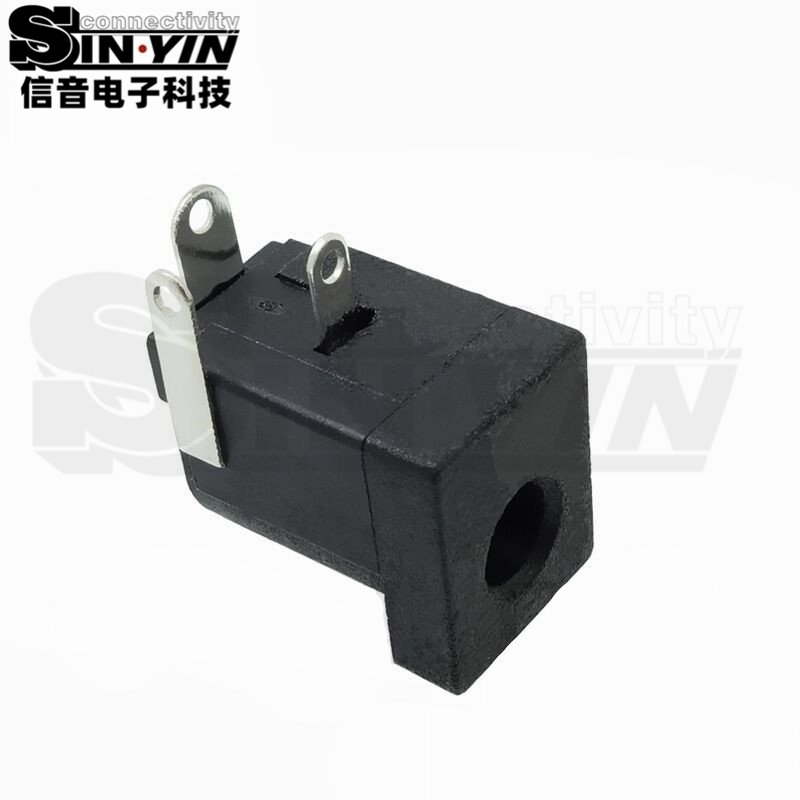

DC-005C为方形前部的三端子DC电源插座，图纸给出φ1.3mm中心针及φ3.9mm入口尺寸。主体长14.0mm，前部宽9.0mm、高11.0mm；这些尺寸分别用于插头配合和设备内部装配，不能混作引脚间距。

当设备已确定小针径圆形直流插头方案时，可把本款作为电源输入接口的候选，先检查插头内孔与中心针、插头外径与插口的实际配合，再核对插入深度。仅用卡尺量入口直径，不能确认插头接触长度和插拔手感。

在旧设备电源插座维修或同系列替换中，本款尤其需要与DC-005B等外形相近产品区分。图纸所示焊盘中心位置并非完全相同，应对照现有PCB逐点核查，而不是因前部尺寸接近就直接替换。

将插头样品、PCB焊盘及面板位置一并核对，并按图纸30V DC/0.5A额定负荷审查输入条件。端子编号和插入前后的接触关系按电路符号验证，中心针极性由设备线路确定，不预设充电或电源切换功能。

一切数据以图纸规格书为标准。
