DC-004卧式插件DC电源插座｜侧向插口与定位孔布局

10.5mm宽前端轮廓，12mm侧视长度，按独立定位孔检查PCB封装

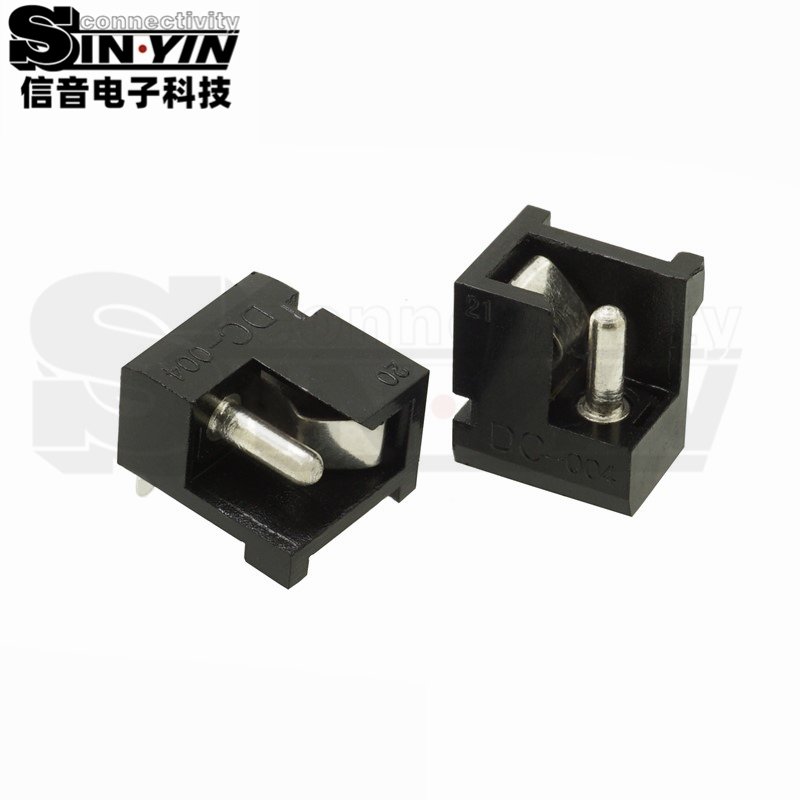

DC-004为卧式插件DC电源插座，正面插口偏置，图纸标注10.5mm宽度和12mm侧视长度。三端子与定位孔共同决定PCB布局，适合评估需要侧向插接、板边空间允许的直流输入方案。

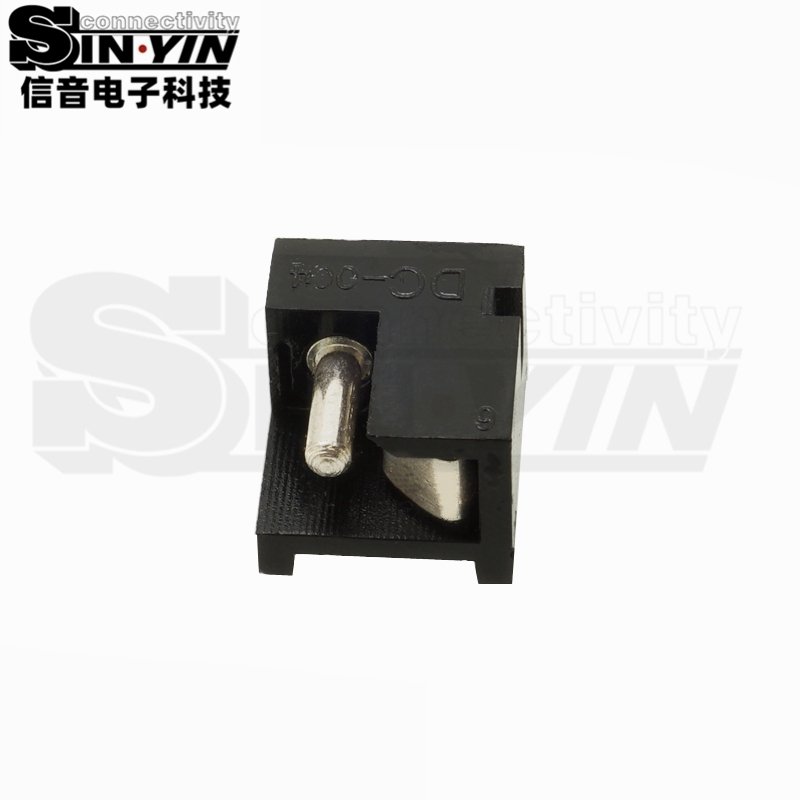

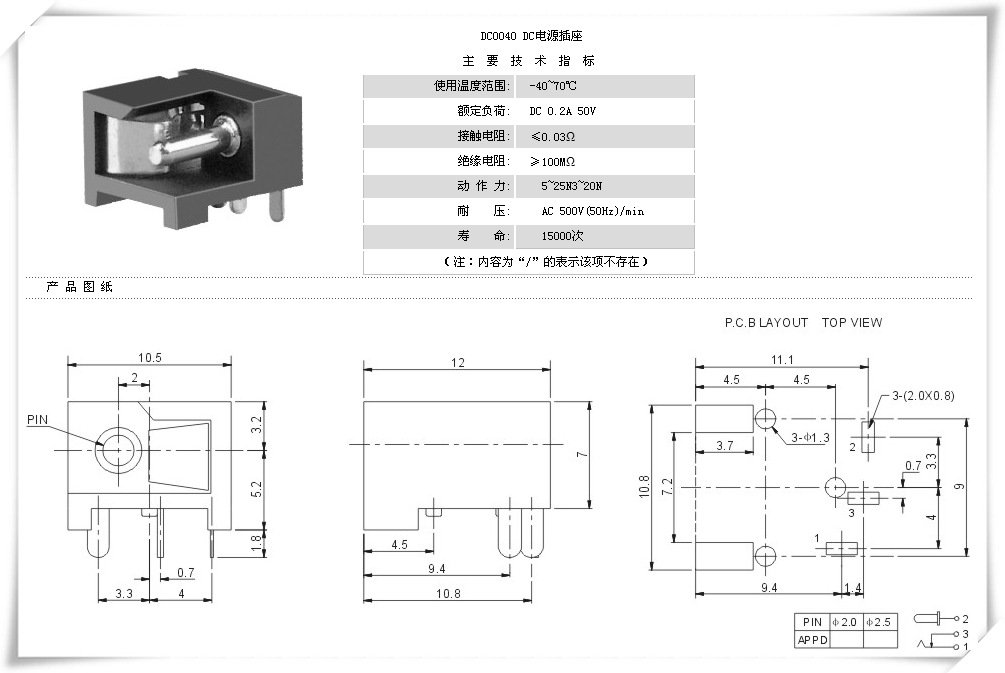

DC-004插口位于前端轮廓的一侧，端子朝下引出。PCB图包含三处φ1.3mm孔及端子孔位置，布板需区分定位孔与电气端子孔，不能将所有孔都作为电气连接点。

对于壳体开口不能按插座外形中心定位的控制板设计，DC-004的偏置插口是需要优先检查的结构特征。可将它列入板边直流输入方案的评估范围，先对齐插头轴线与面板开口，再安排定位孔、焊盘和附近元件。DC 50V、0.2A为图纸额定负载，整机工作条件应在该规格及确认后的测试条件内核对。

插头轴线与本体外形中心并不相同，开孔时应按正视图而非宽度中心定位。中心针图纸列φ2.0／φ2.5mm选项，与目录的2.1针标记存在差异，应按最终图纸锁定交付规格。替代物料还需比对端子定义和定位孔位置。

一切数据以图纸规格书为标准。
