DC-003A小型卧式DC电源插座｜6.3mm宽PCB接口

DC-003A小型卧式电源插口，6.3mm宽本体与PCB插件引脚

DC-003A采用卧式插口与向下伸出的插件引脚，图纸标注本体宽6.3mm、主体长9.0mm。用于直流输入接口选型时，可先依据板边空间、圆形插口伸出位置及焊孔布局筛选。

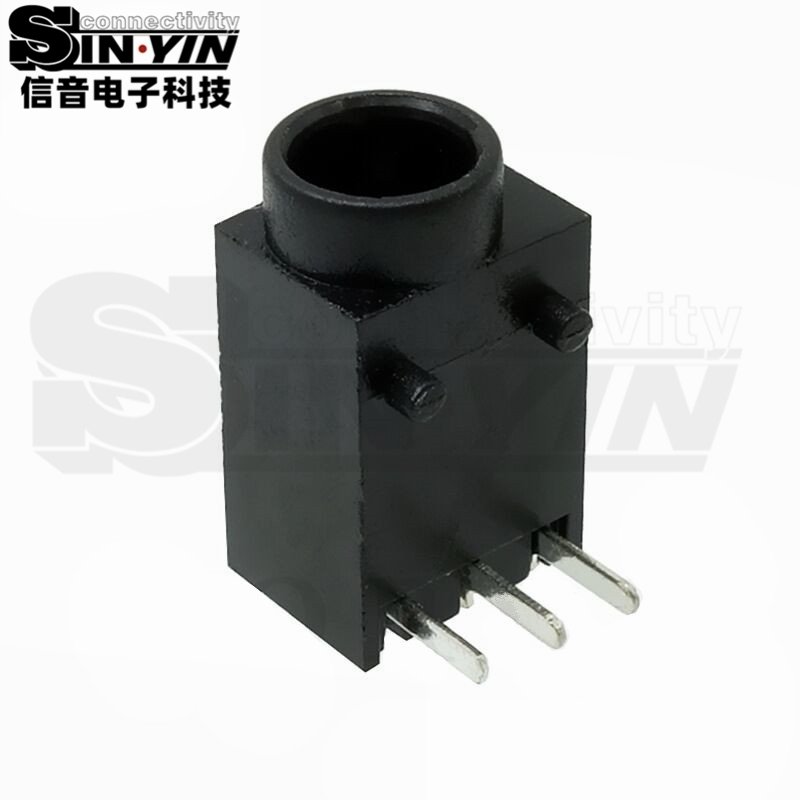

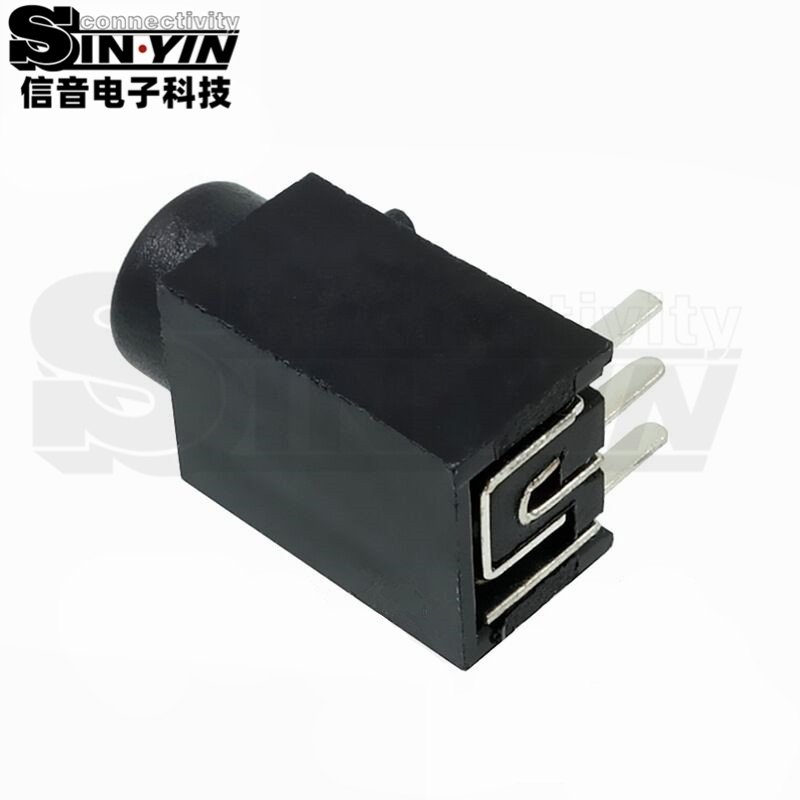

DC-003A为小型卧式DC电源插座，圆形插口位于本体前端，插件引脚用于PCB焊接。图纸给出6.3mm本体宽度及9.0mm主体长度，插口前端另有伸出尺寸；设计外壳时应区分塑壳本体、插口突出部和焊脚的空间。

对于将外接直流输入布置在板边的小型仪器或控制板，可将本款作为接口选型对象。较窄本体有助于评估相邻接口之间的间隔，但能否装入整机仍取决于PCB边界、面板厚度和插头护套尺寸。

在低功耗设备的电源入口设计中，应按图纸30V DC/0.5A额定负荷核对稳态电流、上电冲击与实际温升。圆形插口外观不表示防水、充电控制或反接保护，这些功能需由整机结构及电路实现。

图纸列有不同中心针直径选项，询价时需明确针径、配套插头内外径和有效插入长度。PCB布局按本款焊孔位置及引脚编号核对，极性应由电路定义，不能默认中心正极。替换已有插座时还应比较前端伸出量，避免插头被面板挡住。

一切数据以图纸规格书为标准。
