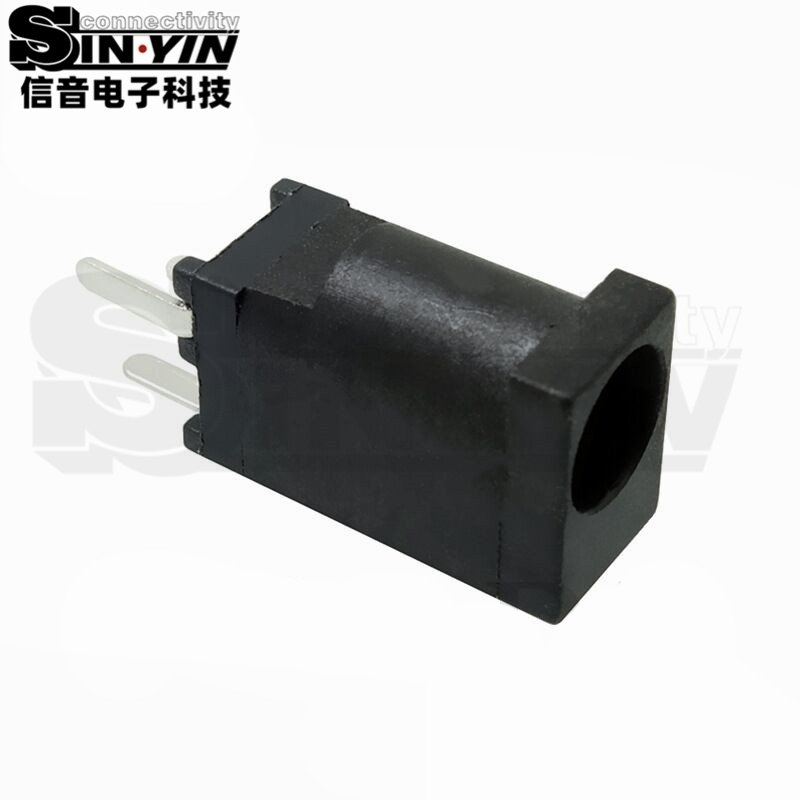

DC-002F后伸端子DC插座｜窄体PCB直流输入接口

5mm前端宽度，端子沿插接轴线后伸，注意与DC-002的孔位区别

DC-002F图纸显示窄体插座与后伸端子，前端宽5mm、高7.5mm。可评估PCB端部的直流输入布局，端子方向、插头插入长度和本体后方空间应一起核对，不能仅凭系列名称替换DC-002。

DC-002F的电气端子沿本体后方引出，图纸给出不同端子示意及配套插头轮廓。其前端宽度虽与DC-002相近，但端子方向和后部占用空间不同，应以本款图纸单独确定布局。

当直流电源口位于PCB端部、接线或焊接位置需要安排在插座后方时，可评估DC-002F的后伸端子结构。工程上需先确定板面方向和焊接工艺，再看插头与外壳开口是否同轴。系列图纸标注DC 12V、1A额定负载，实际连续电流、接触温升与供电极性应按整机条件核对，不将它与其他DC-002系列型号的额定值混用。

图纸列φ1.0、φ1.1、φ1.3及φ1.65mm中心针选项，不代表同一交付产品同时兼容这些尺寸。应锁定中心针版本、端子图和插入长度，替换现有物料时逐孔核对，不能只比较5mm外形宽度。

一切数据以图纸规格书为标准。
