DC-002小型卧式DC插座｜5mm宽本体与插件端子

前端宽5mm、高7.4mm，按三端子孔位核对板边布局

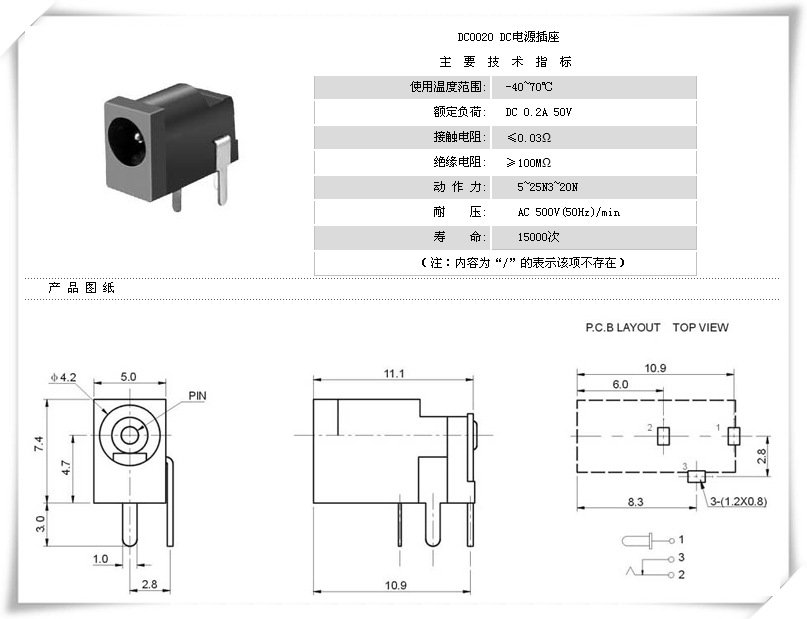

DC-002采用卧式插接、向下插件端子结构，图纸标注前端宽5mm、高7.4mm，侧视长度11.1mm。适合评估宽度受限的板边直流输入口，封装需核对三端子位置和插头进入方向。

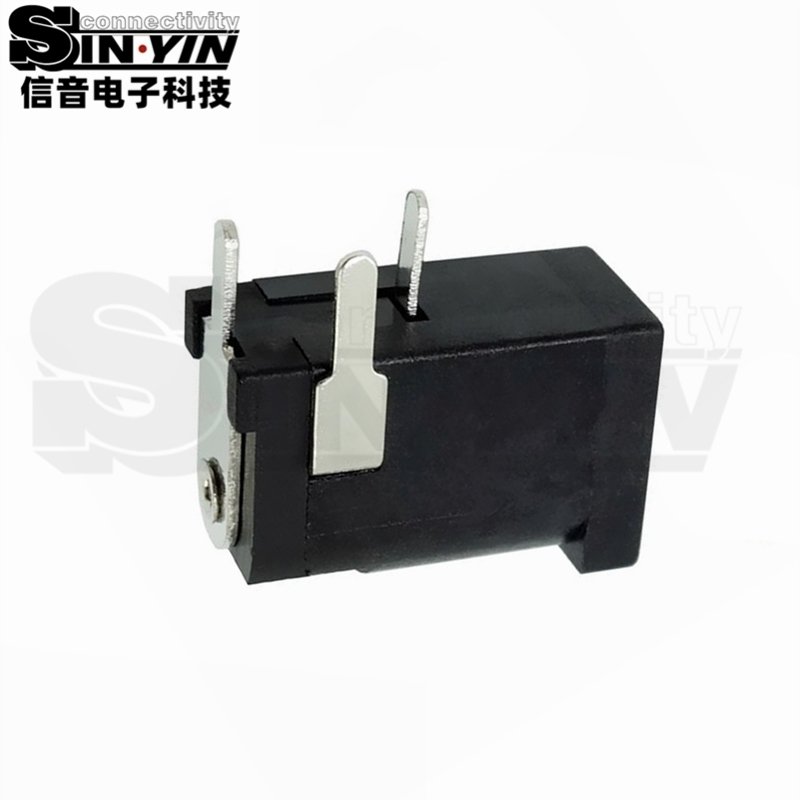

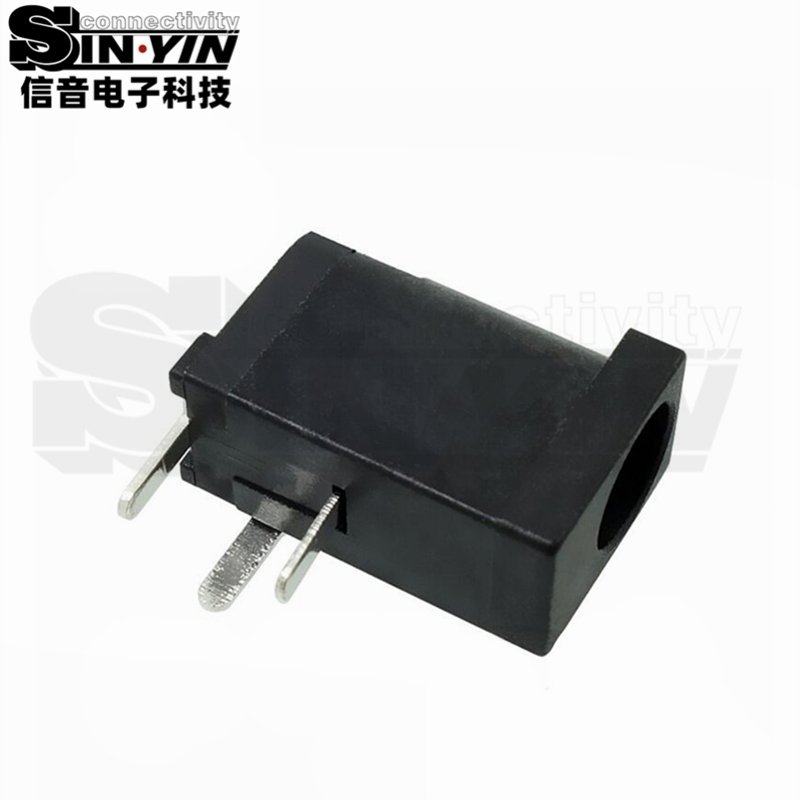

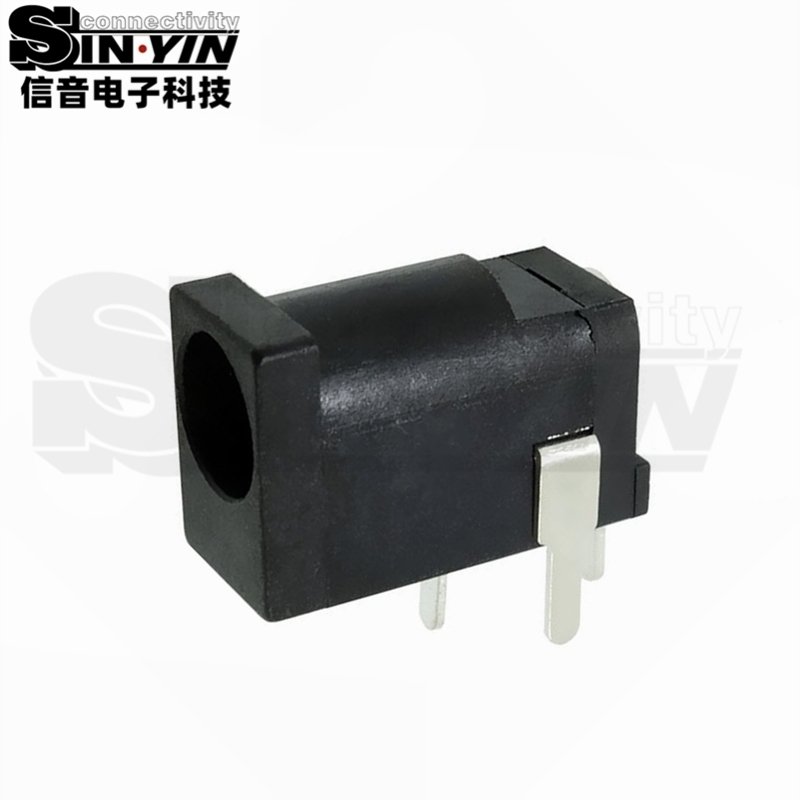

DC-002的插接方向与PCB平面平行，三个端子向下穿板。图纸中的5mm宽、7.4mm高轮廓便于检查板边空间，φ4.2mm入口尺寸和中心针则需要与配套插头分别核对。

对板边宽度有限的小型控制板，可评估DC-002作为外部直流电源入口。将插口靠近外壳开口布置时，需要同时检查插头护套是否碰壳、焊孔是否落在可布线区域，而不能只比较插座正面尺寸。图纸给出的DC 50V、0.2A额定负载适用于负载核对，使用切换触点时还需按端子示意检查插入前后的电路状态。

以本型号PCB顶视图确定三个孔位，不直接沿用外形相似的DC-002F封装。图纸未标明实际中心针尺寸，采购时应与配套插头、样品及最终规格书一起确认；入口直径不是中心针直径。

一切数据以图纸规格书为标准。
