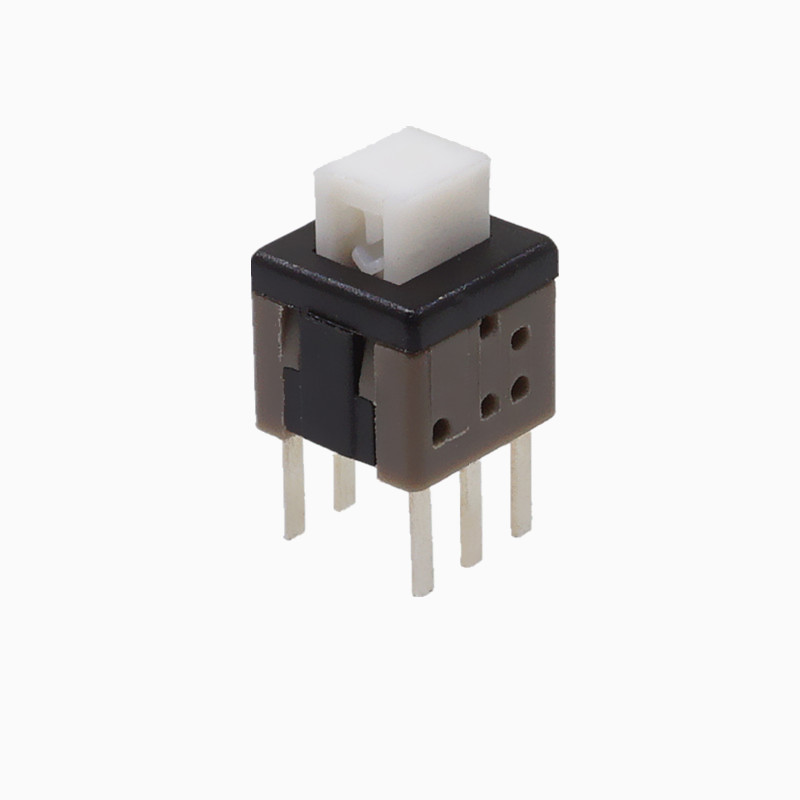

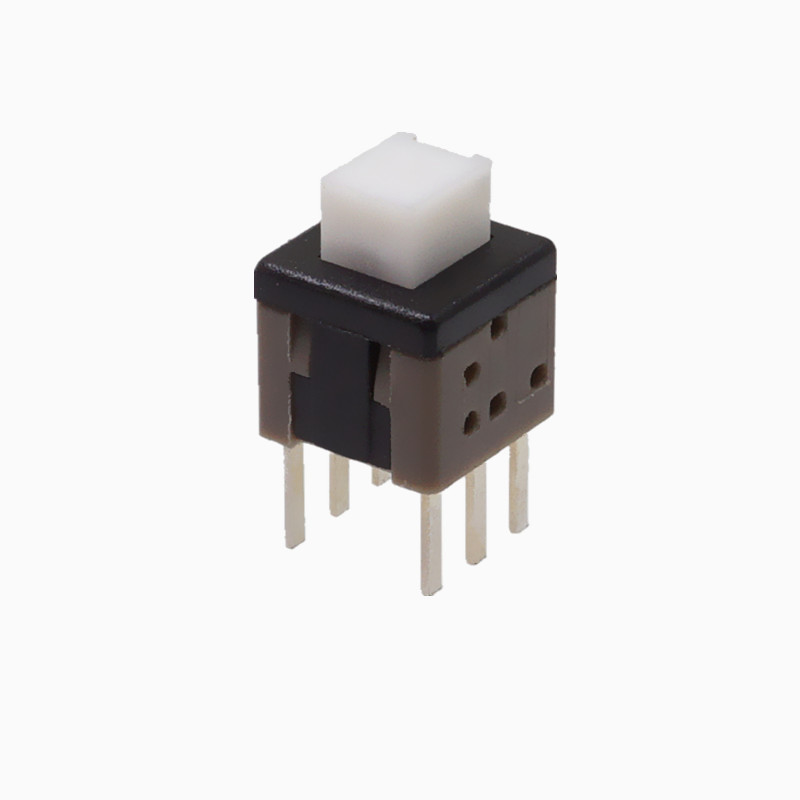

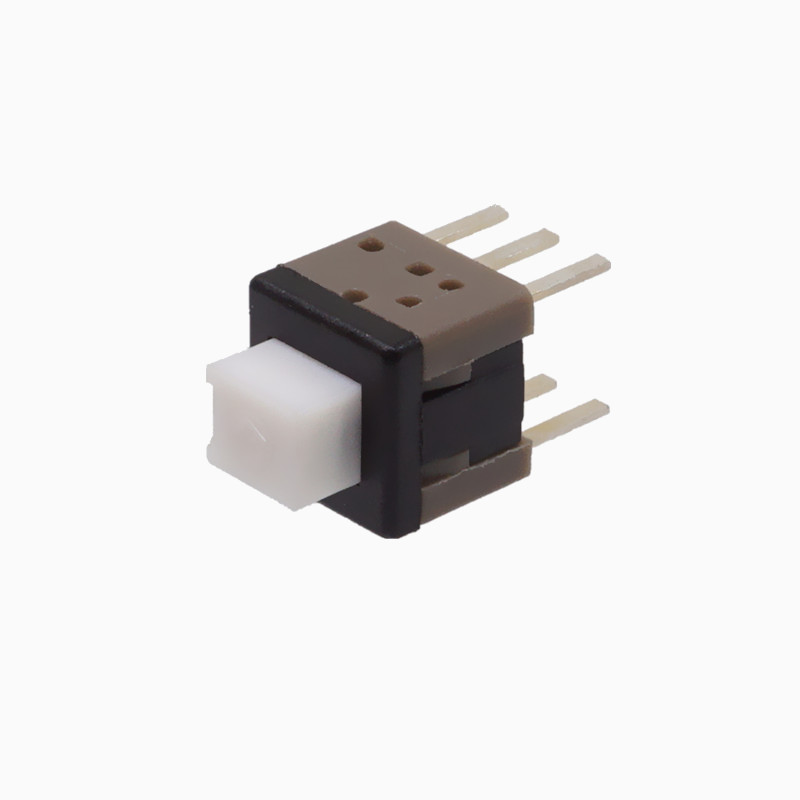

> 5.8×5.8平头按键开关插件 自锁/无锁
本款 5.8×5.8mm 平头插件按键开关（型号：SYCPB64L/N 180/250 系列）采用“5.8*5.8mm 紧凑方形基座 + 平头按压柄 + 6 Pin DIP 插件引脚 + 高品质触感弹片”的精密结构设计。专为紧凑型面板装配、贴合式外壳按帽配合，以及对按键手感与电路控制可靠性有严格要求的硬件终端量身定制。提供自锁（L，按一下通/按一下断）与无锁/复位（N，按压导通/松手复位）两种动作形态，并提供 180g（标准清脆手感）与 250g（强阻尼防误触手感）两种按键力度（Operating Force）规格供客户按需选型。开关配备 6 Pin DIP 直插式引脚，波峰焊后能与 PCB 板形成稳固的机械连接，有效分散频繁按压带来的应力，机械寿命长且接线灵活。广泛应用于小家电主控板、智能家居控制面板、安防设备、工控仪器及各类平整机壳终端。提供 2D/3D 图纸与免费索样服务。
本款 5.8×5.8mm 平头插件按键开关（型号：SYCPB64L/N 180/250 系列）采用“5.8*5.8mm 紧凑方形基座 + 平头按压柄 + 6 Pin DIP 插件引脚 + 触感弹片”的精密结构设计。专为紧凑型面板装配、贴合式外壳按帽配合，以及对按键手感与电路控制可靠性有严格要求的硬件终端量身定制。提供自锁（L，按一下通/按一下断）与无锁/复位（N，按压导通/松手复位）两种动作形态，并提供 180g（标准清脆手感）与 250g（强阻尼防误触手感）两种按键力度（Operating Force）规格供客户按需选型。开关配备 6 Pin DIP 直插式引脚，波峰焊后能与 PCB 板形成稳固的机械连接，有效分散频繁按压带来的应力，机械寿命长且接线灵活。广泛应用于小家电主控板、智能家居控制面板、安防设备、工控仪器及各类平整机壳终端。提供 2D/3D 图纸与免费索样服务。
工程选型重点关注按键开关、插件、5.8mm、6Pin、DIP、直插、PCB；材料、结构、安装方式及额定参数以详情参数表和图纸规格书为准。
广泛应用于小家电主控板、智能家居控制面板、安防设备、工控仪器及各类平整机壳终端
选型时请核对按键开关、插件、5.8mm、6Pin、DIP、直插、PCB，确认公母端配套、PCB安装空间及设备接口要求。
具体电气、材料、环境、寿命及配套型号请以详情参数表和图纸规格书确认。
一切数据以图纸规格书为标准。
| 分类项目 | 参数指标 | 规格说明 / 判定标准 |
|---|---|---|
| 基本信息 | 产品型号 / 类别 | SYCPB64L(N)180/250 / 5.8×5.8mm 平头按键开关插件（Push Button Switch 6-Pin DIP） |
| 结构与材质规格 | 外形尺寸 / 按键形态 | 5.8mm × 5.8mm 方形基座 / 平头按压柄（Flat Head） |
| 动作模式形态 | 自锁型（L - Latching） / 无锁复位型（N - Momentary）可选 | |
| 引脚数量与接线形态 | 6 Pin DIP 直插式（支持 DPDT 或多回路切换） | |
| 安装焊接方式 | DIP 直插式（Through Hole）波峰焊焊接 | |
| 外壳与绝缘塑胶 | PBT / PA66 UL94-V0 耐高温工程塑胶 | |
| 触点与端子材质 | 高导铜合金端子，接触点表面镀银，PIN 脚易吃锡处理 | |
| 电气性能 | 额定负荷 (Rating) | DC 12V 0.1A / DC 30V 0.3A |
| 接触电阻 (Contact Resistance) | ≤ 0.05 Ω (50 mΩ Max) | |
| 绝缘电阻 (Insulation Resistance) | ≥ 100 MΩ (DC 250V / 500V) | |
| 耐电压 (Withstand Voltage) | AC 250V (50Hz/60Hz) / 1分钟无击穿或飞弧 | |
| 物理与机械性能 | 操作按力 (Operating Force) | 180g ± 30g（标准按力） / 250g ± 30g（强阻尼按力）可选 |
| 按压行程与机械寿命 | 全行程: 1.0mm ~ 1.8mm；机械使用寿命 ≥ 100,000 次 | |
| 耐焊接热与工作温度 | 波峰焊 260 ℃ / 5~10秒；工作温度: -20 ℃ ～ +70 ℃ | |
| 环保资质认证 | 环保标准 | 符合欧盟 RoHS 2.0 及 REACH 环保无铅标准 |
使用30瓦电烙铁，烙铁尖端温度不超过350℃，焊接时间为3秒。
◆ 波峰焊/再流焊
峰值温度不超过260℃，焊接时间不超过5秒（焊接温度曲线参考如下）
