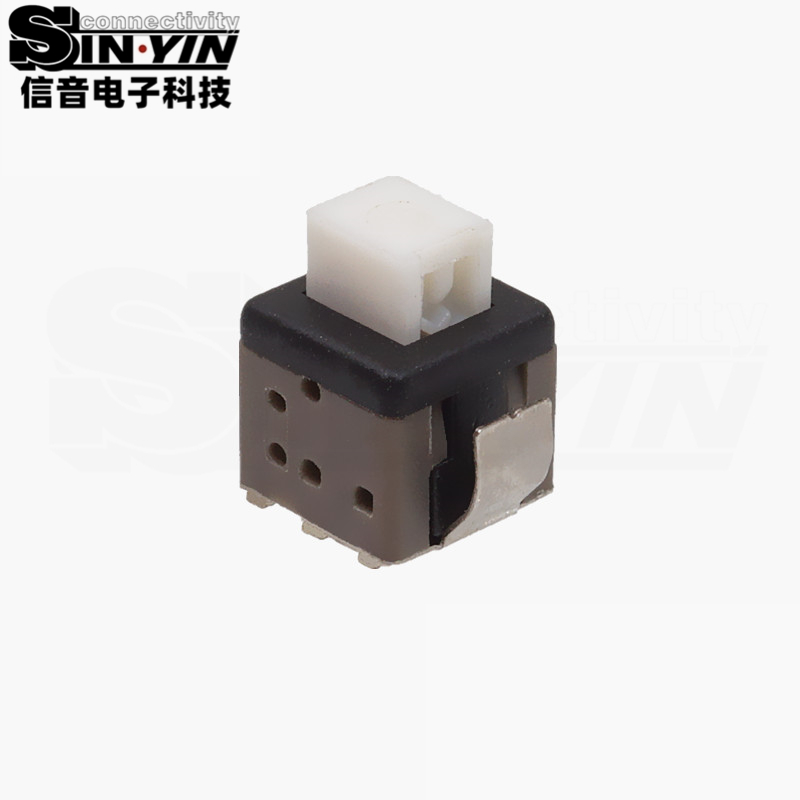

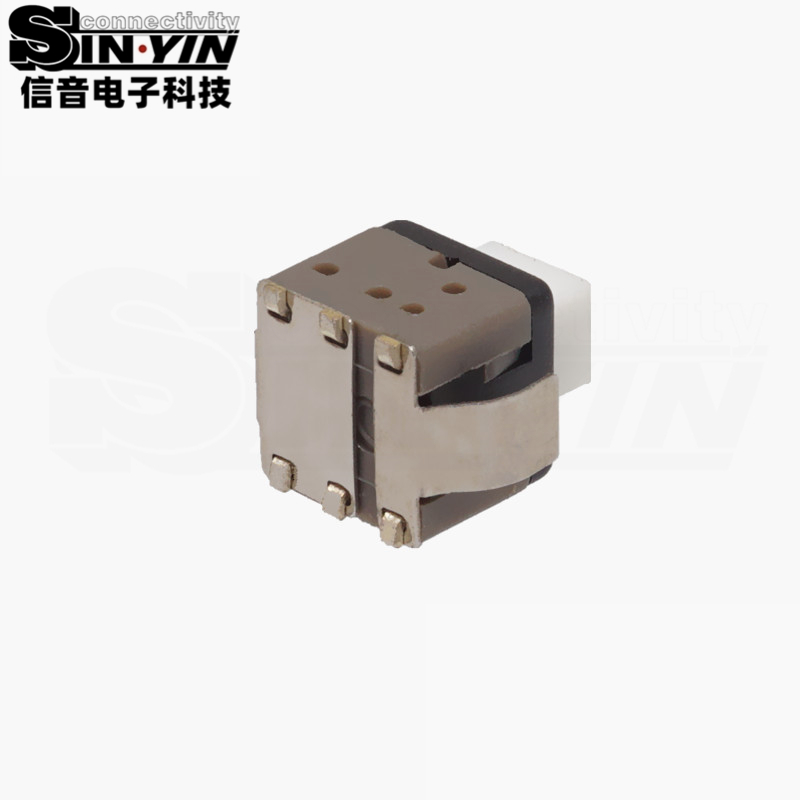

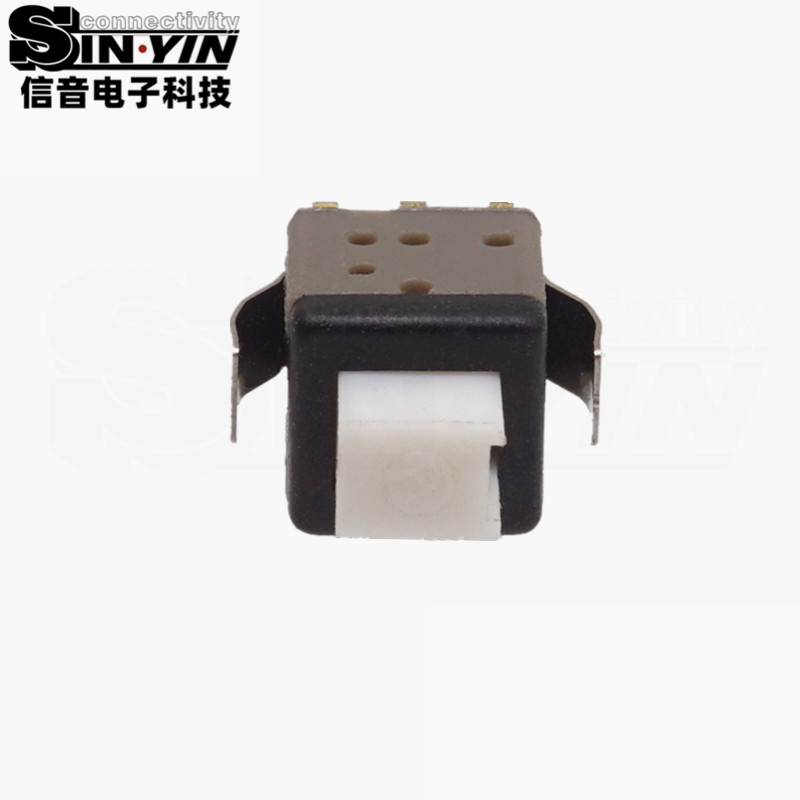

> 5.8×5.8平头按键开关 自锁/无锁 180g
本款 5.8×5.8mm 平头按键开关（型号：SYCPB64L/N 180WJP）采用“5.8*5.8 紧凑型方形基座 + 平头操作按键柄 + 两侧五金侧弹片/定位固定脚 + 180g 优质触感弹片”的精密结构设计。专为对 PCB 面积有严苛要求、需要明确段落按压手感，以及对按键侧向应力与抗剥离强度有极高要求的硬件终端量身定制。提供自锁（L，按一下通/按一下断）与无锁/复位（N，按压导通/松手复位）两种操作形态，灵活适配不同电路控制需求。两侧配备专用五金固定弹片，在 SMT/DIP 焊接过程中能与 PCB 板牢固结合，有效分散频繁按压产生的机械应力，大幅提升开关的抗撬动与耐用性。广泛应用于智能家居控制面板、安防监控设备、消费类电子、医疗仪器及各类小型控制终端。提供 2D/3D 图纸与免费索样服务。
本款 5.8×5.8mm 平头按键开关（型号：SYCPB64L/N 180WJP）采用“5.8*5.8 紧凑型方形基座 + 平头操作按键柄 + 两侧五金侧弹片/定位固定脚 + 180g 优质触感弹片”的精密结构设计。专为对 PCB 面积有严苛要求、需要明确段落按压手感，以及对按键侧向应力与抗剥离强度有极高要求的硬件终端量身定制。提供自锁（L，按一下通/按一下断）与无锁/复位（N，按压导通/松手复位）两种操作形态，灵活适配不同电路控制需求。两侧配备专用五金固定弹片，在 SMT/DIP 焊接过程中能与 PCB 板牢固结合，有效分散频繁按压产生的机械应力，大幅提升开关的抗撬动与耐用性。广泛应用于智能家居控制面板、安防监控设备、消费类电子、医疗仪器及各类小型控制终端。提供 2D/3D 图纸与免费索样服务。
工程选型重点关注按键开关、5.8mm、PCB、SMT、DIP；材料、结构、安装方式及额定参数以详情参数表和图纸规格书为准。
广泛应用于智能家居控制面板、安防监控设备、消费类电子、医疗仪器及各类小型控制终端
选型时请核对按键开关、5.8mm、PCB、SMT、DIP，确认公母端配套、PCB安装空间及设备接口要求。
具体电气、材料、环境、寿命及配套型号请以详情参数表和图纸规格书确认。
一切数据以图纸规格书为标准。
| 分类项目 | 参数指标 | 规格说明 / 判定标准 |
|---|---|---|
| 基本信息 | 产品型号 / 类别 | SYCPB64L(N)180WJP / 5.8×5.8mm 平头按键开关（Push Button Switch） |
| 结构与材质规格 | 外形尺寸 / 按键形态 | 5.8mm × 5.8mm 方形基座 / 平头按键柄（Flat Head） |
| 动作模式形态 | 自锁型（L - Latching） / 无锁复位型（N - Momentary）可选 | |
| 固定与加固方式 | 两侧带五金固定弹片（金属固定脚），提供强力机械支撑 | |
| 安装焊接方式 | SMT 表面贴片 / DIP 插机焊接 | |
| 外壳与绝缘塑胶 | LCP / PBT UL94-V0 耐高温工程塑胶 | |
| 触点与端子材质 | 高导铜合金端子，接触点表面镀银/镀金，尾部易吃锡处理 | |
| 电气性能 | 额定负荷 (Rating) | DC 12V 0.1A / DC 30V 0.3A |
| 接触电阻 (Contact Resistance) | ≤ 0.05 Ω (50 mΩ Max) | |
| 绝缘电阻 (Insulation Resistance) | ≥ 100 MΩ (DC 250V / 500V) | |
| 耐电压 (Withstand Voltage) | AC 250V (50Hz/60Hz) / 1分钟无击穿或飞弧 | |
| 物理与机械性能 | 操作按力 (Operating Force) | 180g ± 30g （180W 规格） |
| 按压行程与机械寿命 | 全行程: 1.0mm ~ 1.5mm；机械使用寿命 ≥ 100,000 次 | |
| 耐焊接热与工作温度 | 回流焊 260 ℃ / 10秒；工作温度: -20 ℃ ～ +70 ℃ | |
| 环保资质认证 | 环保标准 | 符合欧盟 RoHS 2.0 及 REACH 环保无铅标准 |
使用30瓦电烙铁，烙铁尖端温度不超过350℃，焊接时间为3秒。
◆ 波峰焊/再流焊
峰值温度不超过260℃，焊接时间不超过5秒（焊接温度曲线参考如下）
