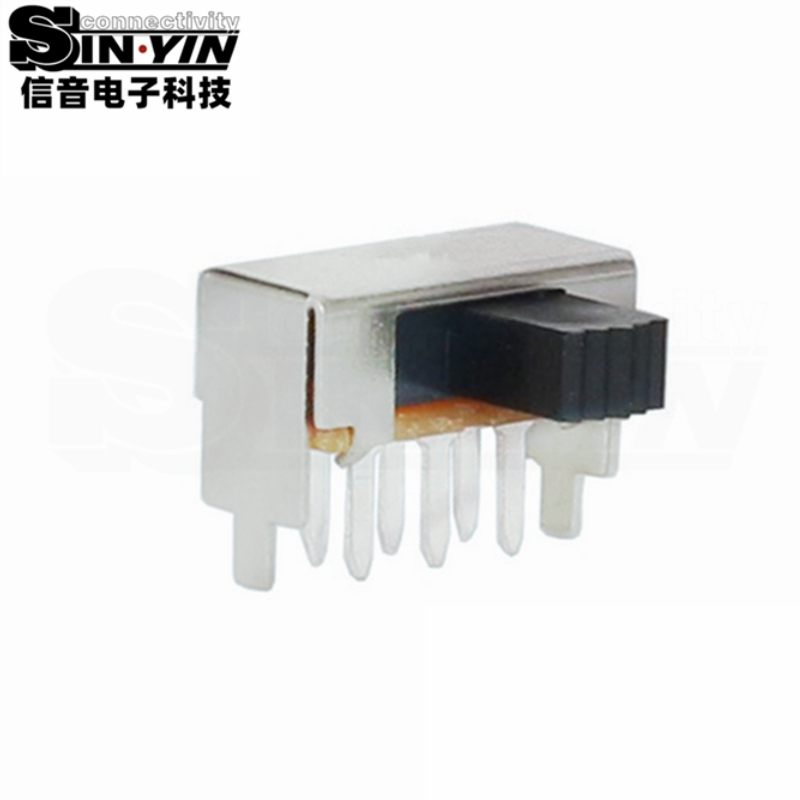

> SK-22F03 侧插拨动开关（2P2T/2极2档6脚/双路同步通断/下沉式折角加固焊脚/解决侧向推拉翘板痛点/支持3D建模/免费打样）
信音电子原厂 SK-22F03 为 DIP 板边侧插型 2P2T（2极2档6Pin）双路滑动开关。产品外壳两侧采用了侧向下沉式包边加固焊脚，能有效锚定于 PCB 板边过孔，承受高达 >40N 的侧向推拉力，完美解决传统侧拨开关易剥离脱焊的工程痛点。6 Pin 功能引脚搭载加厚镀银触片，可实现两路电路（如电源正负极全断或电源+信号）100% 同步通断。全面匹配结构工程师的 Layout 布局、电子工程师的导通低阻抗、品质控制及采购快速交期需求。符合 RoHS 2.0/REACH 规范，提供 2D/3D STEP 建模免费下载。
在侧拨开关的实际装配与使用中，侧向推拉产生的杠杆力极易造成开关与 PCB 焊盘拉裂脱落。信音电子专门打造的 SK-22F03 侧插双路拨动开关，采用侧向下沉式包边加固脚设计，深入板边过孔焊接后将受力直接分散至主板基材，显著提升整机结构可靠性。
---| 面向团队角色 | 传统侧拨开关的工程痛点 | SK-22F03 的针对性优化方案 |
|---|---|---|
| 结构工程师 (MD) | 侧向推拉力道不可控，易导致开关从 PCB 边缘翘起、焊盘剥离破损。 | 侧向下沉包边加固脚：加固脚下沉式扣紧 PCB 板边，侧向抗剥离力达 >40N。完美提供精准 3D STEP 建模，方便结构干涉堆叠与避空。 |
| 电子工程师 (EE) | 需要控制电源正负极双断（全极切断），但担心双路切换不同步或久用电阻增大发热。 | 2P2T 双路同步加厚镀银触点：内部 6 Pin 引脚配备多层加厚镀银滑动触片，接触电阻≤30mΩ，确保正负极双回路 100% 同步可靠通断。 |
| 品质/产线 (QE/PE) | 过波峰焊后基座塑胶变软出泡、手柄卡死，或切档段落感模糊导致卡半档。 | 高耐温阻燃基座塑胶：耐波峰焊高温不变形，内部搭配高弹性定位弹片，档位卡感干脆明确，有效防卡档。 |
| 采购经理 (PMC) | 交期拉长影响产线拉货、供应商缺乏完备环保认证导致出口受阻。 | 信音原厂现货与快速响应：24-48小时内安排打样寄送，全系产品提供完备的 RoHS 2.0 及 REACH 环保检测报告。 |
| 产品型号 | SK-22F03（侧插版） | 电路回路/档位 | 2P2T（2极2档 / 双极双位） |
| 引脚及结构 | 6 个功能 Pin 脚（双排） + 2 个侧向下沉加固焊脚 | 安装方式 | DIP 板边侧插式（Side Mount 过孔） |
| 手柄形态/柄长 (G) | 深槽防滑横纹花柄 / 柄长 2.0-10.0mm 精密定制 | 额定负荷 | DC 12V 0.1A / DC 30V 0.3A / DC 50V 0.5A |
| 接触电阻 | ≤ 30 mΩ（初始值） | 绝缘电阻 | ≥ 100 MΩ (DC 500V) |
| 耐电压强度 | AC 500V (50-60Hz) / 1分钟无击穿 | 动作力 (Operating Force) | 250 ± 100 gf |
| 机械/电气寿命 | ≥ 10,000 次（带载测试） | 抗剥离拉力 | ≥ 40 N（侧向下沉式加固焊脚） |
使用30瓦电烙铁，烙铁尖端温度不超过350℃，焊接时间为3秒。
◆ 波峰焊/再流焊
峰值温度不超过260℃，焊接时间不超过5秒（焊接温度曲线参考如下）
