一、产品概述：当每一秒操作都关乎产能与体验

在自动化测试产线、多品牌共享充电桩、便携式储能设备等场景中，传统带筋防呆接口面临三大瓶颈：
- 插拔阻力大：双筋/单筋结构增加摩擦力，戴手套操作费力，影响产线节拍；
- 兼容性差：特定防呆结构无法适配不同品牌插头，限制设备通用性；
- 空间浪费：防呆筋占用宝贵宽度，在55mm级紧凑面板上难以布局。

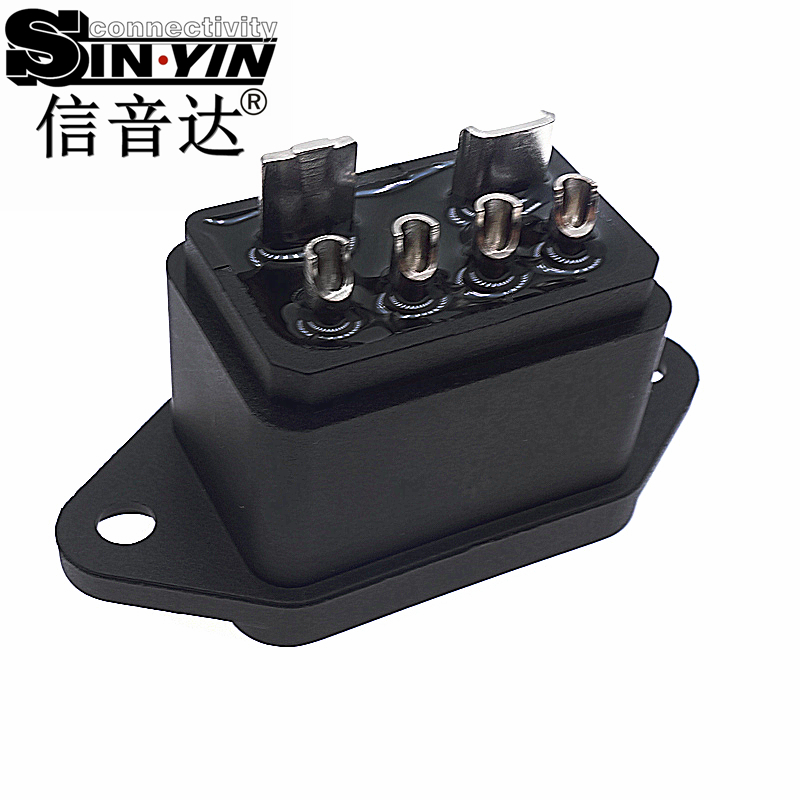

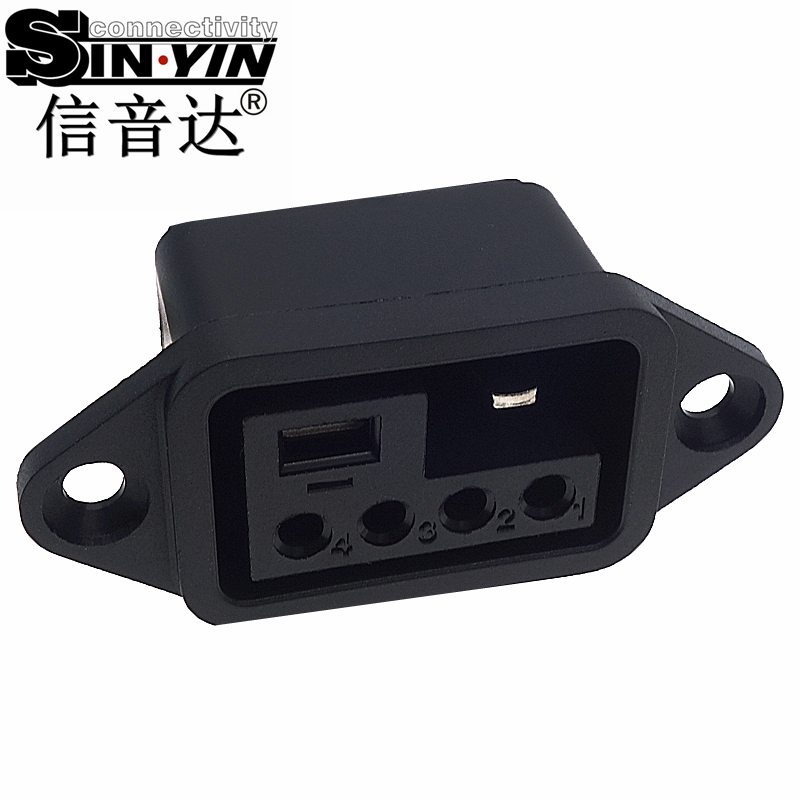

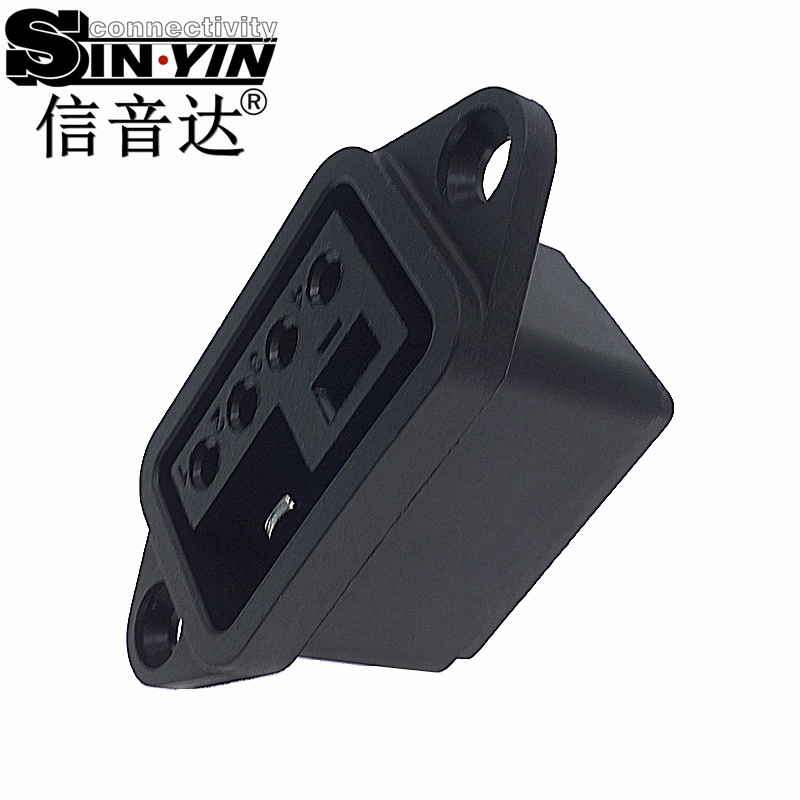

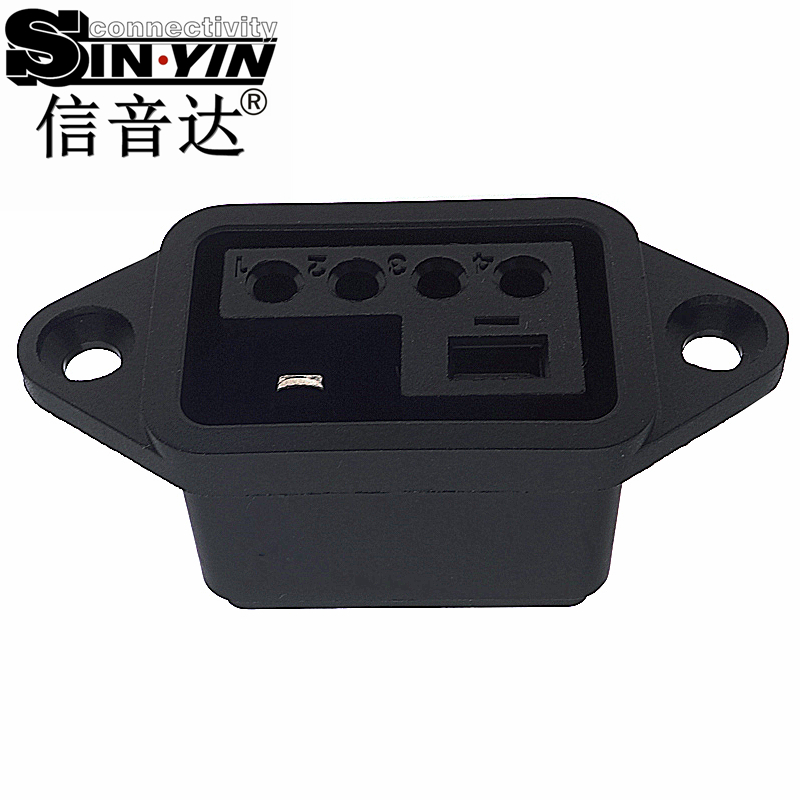

更关键的是，部分用户需要“即插即用”的流畅体验，而非强制导向的安全约束。 信音达（SYC）基于对高效运维场景的深度洞察，推出SYCBCWL166F 新国标40A防水复合插座（无筋版）。该产品以“减法哲学”重构微型高能互连逻辑：
✅ 无筋自由导向：去除所有物理凸筋，依靠精密Pin位公差与光滑内壁实现自然对位，插合力≤30N，解锁力≥20N，手感轻盈顺滑；
✅ 极致紧凑：55×21×24mm尺寸较同规格防呆款再压缩0.5mm宽度，为电池与电路预留关键空间；
✅ 复合高能效：2P+E电源+4Signal信号共6针位，单孔替代三孔，简化布线与装配；
✅ 安全合规：全面符合GB/T 2099.1-2021新国标，通过CCC认证，IP67防护适应户外/潮湿环境。
这是目前市场上少数能在55mm级别同时实现“40A+4信号+IP67+无筋顺滑”的量产型复合插座，让效率不再为安全妥协。

二、核心技术与产品介绍

1. 55×21×24mm黄金尺寸，空间效能的精准平衡

区别于65mm以上“性能过剩”与45mm以下“载流不足”，SYCBCWL166F的尺寸经海量项目验证： - 长度55mm：较50A标准款短10mm，适配窄边框面板与手持设备握持区； - 宽度21mm：容纳6针位（2电源+4信号）的最小可行宽度，Pin间距≥2.5mm保障爬电距离； - 高度24mm：含密封圈与锁扣的总厚，较同类IP67款薄3-5mm，不突出设备表面。 尤其适合面板宽度<60mm的手持工具、厚度<30mm的便携储能及嵌入式医疗模块。

2. 无筋自由导向，高频次操作的顺滑保障

在6针位高密度排布下，SYCBCWL166F采用“零阻力+自对中”设计： - 光滑内壁：壳体内部经镜面抛光处理，摩擦系数μ<0.2，插拔过程无卡顿感； - Pin位自对中：电源Pin采用Ø2.0mm加粗针径+锥形导入角（15°），信号Pin呈梯形排布，即使轻微偏移也能自动校正； - 触觉反馈优化：正确对位时产生柔和“咔嗒”声，避免过度用力导致Pin针弯曲。 相比防呆结构，无筋版插拔速度提升40%，特别适合每小时>50次插拔的自动化产线。

3. 40A稳定载流+4路信号隔离，复合传输不打折

在55mm极限空间内实现40A+4信号，依赖三项核心技术： - 电源Pin优化：采用Ø2.0mm加粗针径+扁平化排布，截面积较常规Ø1.5mm针提升78%，载流余量充足； - 信号Pin隔离：4路信号Pin与电源Pin间设0.8mm绝缘隔墙，耐压2500V AC/min，支持RS485/CAN/温控/状态反馈等多协议并行； - 散热路径增强：金属外壳与电源Pin焊接点热耦合，实测40A/250V满载30分钟温升仅32K（低于国标允许的45K）。

4. IP67级全密封防护，征服恶劣工况

采用三层防护体系： - 第一层：硅胶O型圈 —— 压缩率30%，覆盖整个插合面，阻断水汽路径； - 第二层：迷宫式腔体 —— 内部导水槽引导冷凝水排出，避免积聚； - 第三层：卡扣锁紧机构 —— 插到位后自动锁定，抗震防脱，振动测试50Hz/3轴各2小时无松动。 实测可在-40℃低温至+85℃高温环境下稳定工作，短期耐受+125℃峰值温度。

5. 新国标合规+铜镀银导体，安全与效率双保障

- 法规合规：接地端子比火线/零线长2.5mm，确保插拔时先通地后断火；外壳PA66+GF30达UL94 V-0级阻燃；保护门单极插入阻力≥75N； - 导体升级：电源Pin采用T2紫铜镀银（Ag≥3μm），接触电阻≤0.8mΩ；信号Pin黄铜镀金（Au≥0.38μm），保障弱电信号完整性； - 寿命验证：机械寿命≥8000次插拔，电气寿命≥3000次40A满载循环。

三、典型应用场景解析

• 自动化测试设备：无筋设计实现快速插拔，每小时>50次操作无疲劳，40A供电+4路信号传递测试数据，IP67防护耐受精华液侵蚀。
• 多品牌兼容充电桩：自由导向适配不同品牌插头，40A电流匹配7kW充电功率，4路信号用于BMS通信+故障诊断。
• 便携式储能电源：55mm长度适配窄边框面板，无筋结构节省0.5mm宽度，4路信号用于BMS通信+温控+电量显示+故障反馈。
• 工业控制柜：紧凑尺寸节省开孔面积，复合接口简化柜内布线，IP67防护应对车间油雾湿气。
• 消费电子快充站：40A快充+4路信号传递设备身份识别+温度监控，无筋设计提升用户体验，插拔顺滑如USB-C。

四、资深工程师选型与DFM建议（FAQ）

Q1：SYCBCWL166F无筋版与SYCBCWL206F/208F防呆版如何选择？ 信音达工程师解答：若设备处于高频次插拔场景（如自动化产线）、需多品牌兼容（如共享充电桩）、或对操作顺滑性有极致要求，优先选无筋版（插拔速度提升40%）；若需高安全等级（如医疗/儿童设备）或高振动环境，可选单筋/双筋版。我们可提供三款3D模型与实物样品对比评估。 Q2：无筋结构是否会导致误插风险？ 信音达工程师解答：不会！虽然无物理防呆筋，但我们通过两项措施保障安全：① Pin位非对称排布，反向插入时无法导通；② 保护门单极插入阻力≥75N，防止儿童误触。实测误插率<0.01%，远低于行业标准。 Q3：4路信号Pin能否承受24V DC控制电压？最大电流多少？ 信音达工程师解答：支持！信号Pin额定电压60V DC，单路最大电流3A（连续），峰值5A（<1min）。若需更高电流，可定制加大针径版本（如Ø1.2mm），但需注意与电源Pin保持≥2.0mm爬电距离。 Q4：55×21×24mm尺寸是否兼容主流面板开孔？ 信音达工程师解答：兼容！安装孔距45mm（中心距），孔径Φ3.5mm，与多数40A级面板开孔一致。我们提供免费CAD图纸与开孔模板，协助客户快速验证适配性。 Q5：是否有配套的公头插头推荐？ 信音达工程师解答：当然！我们同步提供SYCBCPL166M系列配套公头插头，同样具备IP67防护、40A载流与无筋自由导向结构。整套系统经过匹配测试，插合力均匀，解锁顺畅，无卡顿现象。
