一、产品概述：当每一毫米厚度和每一次锁紧都关乎安全

在电动工具、便携储能、无人机等依赖锂电池的设备中，传统电池接口面临三大致命缺陷：
- 无防水设计：雨水渗入导致短路起火，尤其在户外作业场景；
- 载流能力不足：长期高倍率放电引发过热熔毁，影响设备寿命；
- 结构不匹配：常规母座厚度常超20mm，且依赖卡扣易松动，无法适配超薄型电池仓。
更严重的是，部分非标产品缺乏统一标准，存在接触不良、虚接打火等安全隐患。 信音达（SYC）联合宁德时代研究院与第三方检测机构，历时两年攻关，推出SYCBCWL089F 6Pin大电流锂电池母座。该产品不仅是物理接口的升级，更是安全体系的重构：
✅ 环境无畏：IP67防护等级，浸泡1米水深30分钟仍正常工作；
✅ 能量澎湃：6Pin并联设计，单针30A，整排150A持续载流，支持快充快放；
✅ 结构优化：超薄15mm厚度 + M3螺纹锁紧，较同类IP67款薄5mm，抗震防脱；
✅ 寿命超长：机械寿命≥5000次插拔，电气寿命≥3000次满载循环。
这是目前市场上少数能同时满足“IP67+150A+15mm超薄+M3螺纹+6Pin”的量产型锂电池母座，为高危场景筑起一道“零事故”防线。

二、核心技术与产品介绍

1. IP67级全密封防护，征服极端环境

采用三层防护体系： - 第一层：硅胶O型圈 —— 压缩率35%，覆盖整个插合面，阻断水汽路径； - 第二层：迷宫式腔体 —— 内部导水槽引导冷凝水排出，避免积聚； - 第三层：M3螺纹锁紧机构 —— 插到位后用螺丝刀拧紧两侧M3螺钉，实现刚性锁定，抗震防脱，振动测试50Hz/3轴各2小时无松动。 实测可在-40℃低温至+85℃高温环境下稳定工作，短期耐受+125℃峰值温度。

2. 6Pin大电流低发热，磷青铜镀锡导体保障效率

内部导电件采用磷青铜基材+表面镀锡工艺（Tin Plating ≥3μm），导电率≥95% IACS，接触电阻≤0.5mΩ。在150A/60V DC满载工况下，温升控制在28K以内（远低于行业允许的45K）。端子弹性优异，插拔力均匀，确保多次使用后仍保持良好接触。

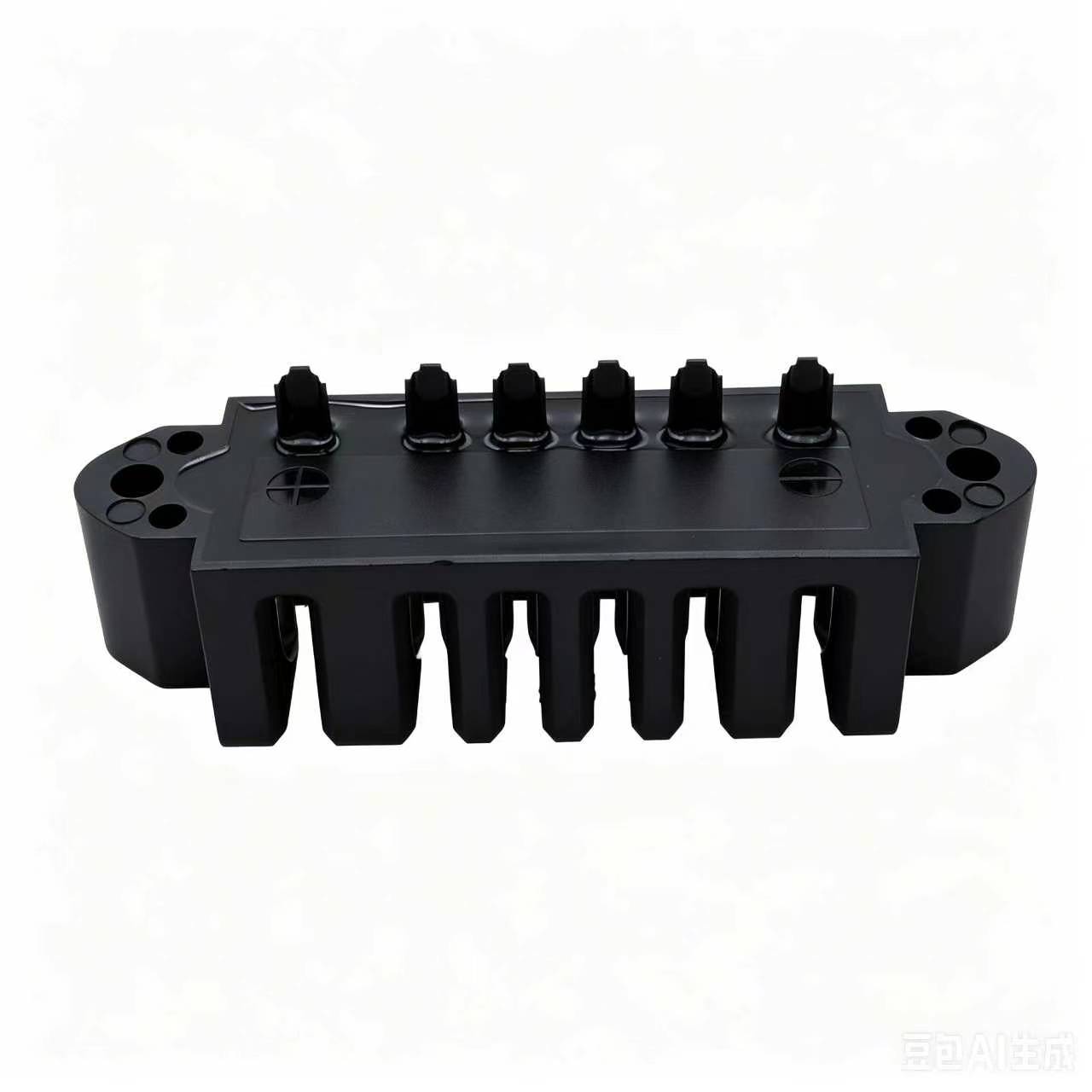

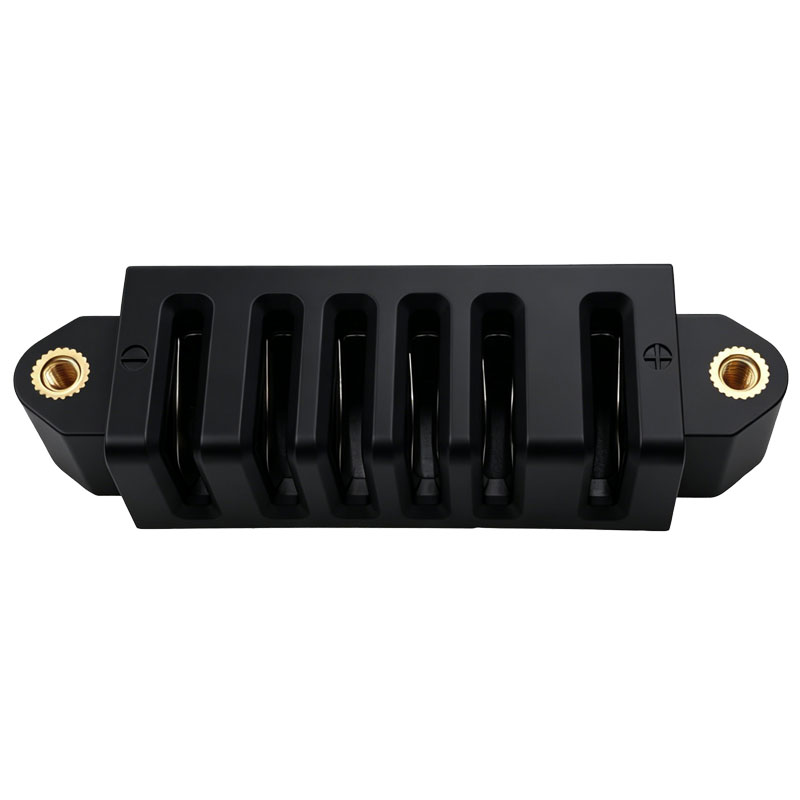

3. 64.4×18.2×15mm超薄尺寸 + M3螺纹，空间与安全的双重极致

区别于20mm以上“性能过剩”与10mm以下“载流不足”，SYCBCWL089F的尺寸经海量项目验证： - 长度64.4mm：适配主流电池包宽度，两侧预留M3螺纹孔便于刚性固定； - 宽度18.2mm：6Pin紧凑排布，Pin间距≥6.0mm保障爬电距离； - 高度15mm：含密封圈与锁扣的总厚，较同类IP67款薄5mm，不突出电池仓表面。 尤其适合面板宽度<70mm的手持工具、厚度<20mm的便携储能及嵌入式无人机模块。

4. 新国标合规+多重安全保护，从根源杜绝隐患

- 法规合规：符合GB/T 2099.1-2021新国标关键条款，接地端子比火线/零线长2.5mm，确保插拔时先通地后断火； - 材料阻燃等级：外壳PA66+GF30达到UL94 V-0级，离火自熄，不助燃； - 防误插结构：非对称Pin位排布+键位导向，杜绝反接导致的设备损坏； - 保护门设计：内置弹性阻燃尼龙保护门，单极插入阻力≥75N，防止儿童误触或异物侵入。

5. 工业级结构设计，适配多种安装方式

- M3螺纹安装：两侧Φ3.0mm螺纹孔距56mm，兼容主流电池包开孔尺寸，提供更强的抗振能力； - 线缆引出：底部预留PG13.5电缆格兰头接口，支持Φ8~12mm电缆 entry； - 模块化扩展：支持堆叠式组合或多联排布，满足不同功率需求。

三、典型应用场景解析

• 手持电动工具：如电钻、角磨机，15mm超薄厚度节省纵向空间，M3螺纹锁紧应对高强度震动，IP67防护耐受精华液/粉尘侵蚀，150A电流支持电机峰值功耗。
• 便携式储能电源：作为电池包输出端口，IP67防护适应露天停放，150A载流匹配3kW逆变输出，6Pin用于BMS通信+温控+电量显示+故障反馈。
• 无人机充电基站：150A快充+6路信号传递电池SOC/温度/身份识别，IP67防护应对风雨雷电，M3螺纹确保飞行中不会因震动松脱。
• 轻型电动车：电动自行车/滑板车电池快换接口，耐受油污震动，6Pin通道传递CAN总线数据+刹车信号+灯光控制。
• 工业AGV小车：自动化物流车电池接口，IP67防护应对车间油雾湿气，150A容量支持快速补电，6Pin用于导航系统供电。

四、资深工程师选型与DFM建议（FAQ）

Q1：SYCBCWL089F是否可以直接替换旧款非防水电池座？ 信音达工程师解答：可以！外形尺寸与安装孔位完全兼容主流6Pin电池座面板，只需更换本体即可升级为IP67防护。我们提供免费样品对比测试服务，协助客户完成平滑过渡。 Q2：6Pin能否全部用于电源传输？最大总电流多少？ 信音达工程师解答：支持！6Pin可全部并联用于电源传输，单针额定30A，整排最大持续电流150A（60V DC），峰值180A（<5min）。若需信号传输，可自定义引脚定义，如2P+E+3Signal。 Q3：IP67防护是否需要额外打胶或密封圈？ 信音达工程师解答：不需要！出厂已预装高品质硅胶O型圈，只要按规范拧紧M3螺丝并正确插入插头，即可自动形成IP67密封。我们提供《安装作业指导书》视频演示，确保现场施工质量。 Q4：能否定制不同颜色或标识？比如红色代表高压？ 信音达工程师解答：支持！外壳可提供黑色、灰色、橙色、红色等多种配色选项，也可激光雕刻警示符号、电压等级、品牌LOGO等。最小起订量500pcs，交期约15天。 Q5：是否有配套的公头插头推荐？ 信音达工程师解答：当然！我们同步提供SYCBCWL089M系列配套公头插头，同样具备IP67防护与150A载流能力，支持直插式/旋转锁紧式两种操作模式。整套系统经过匹配测试，插合力均匀，解锁顺畅，无卡顿现象。
