产品概述

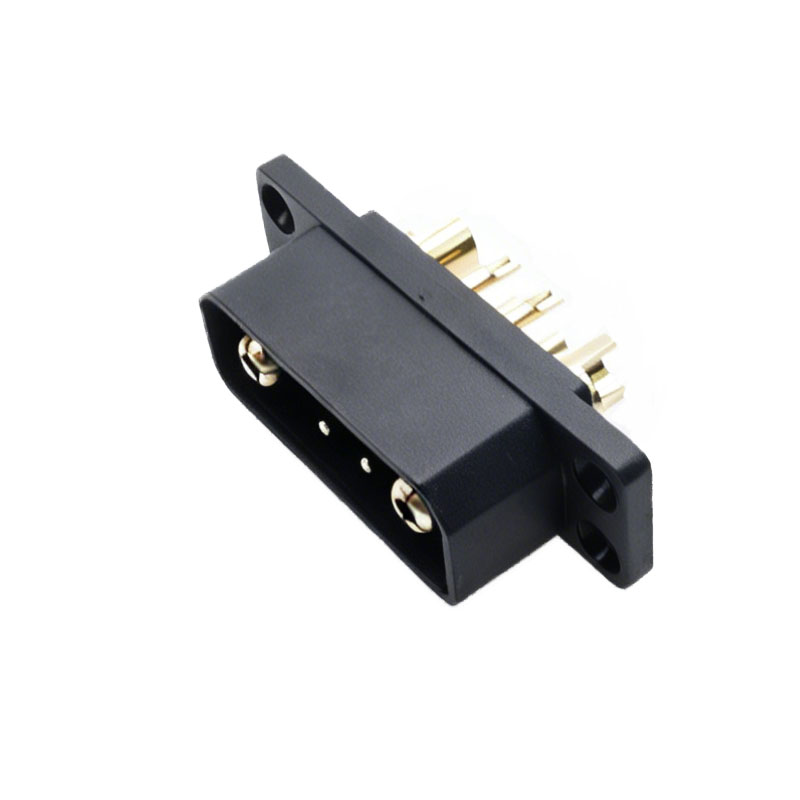

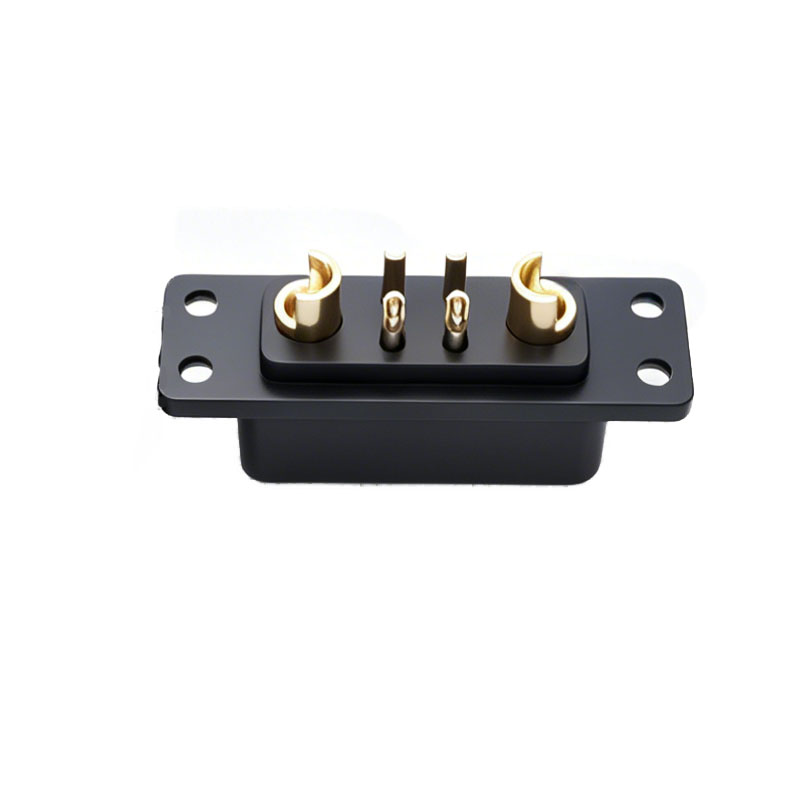

信音达 SYCBCHY6P2D4XM 是一款专为精密级动力-信号协同场景设计的2+4复合式电源信号插头公头（镀金版）。该产品在仅32×24mm的紧凑壳体内实现2路30A动力 + 4路1A高精度信号的稳定互连，采用铜镀金(0.76μm)高规格触点工艺，接触电阻≤5mΩ且1000次插拔后变化率＜5%，确保微弱模拟信号与数字通信的长期完整性。额定电压DC 250V，工作温度-55℃~+125℃，LCP绝缘基材耐回流焊高温，一体式卡扣锁紧机构提供≥50N保持力并支持单手盲插操作，推荐插拔寿命500次。特别适配便携式超声设备电源口、ATE自动化测试夹具、无人机智能电池快换口、实验室分析仪器模块接口等对“小尺寸+30A载流+4路高精信号+镀金长寿命”有刚性需求的精密应用场景，与母座SYCBCHY6P2D4XF精准配对形成完整精密级复合互连解决方案。

精密线缆端专属核心优势（镀金版）

• 铜镀金(0.76μm)高精触点：镀金层厚度达0.76μm（30μin），远超行业常规0.38μm标准，接触电阻≤5mΩ且稳定性极高；金层化学惰性确保在含硫、高湿环境中长期使用不氧化，特别适合医疗设备消毒环境、实验室腐蚀性气氛等场景；与母座镀金端子配对时摩擦系数低至0.15，插拔手感顺滑无卡顿。
• 极致紧凑壳体设计：外形尺寸仅32×24×18mm（含卡扣），较同电流等级2+8型号体积缩小35%，重量减轻40%；在有限面板空间内实现“动力+信号”单口集成，为便携式设备轻量化与小型化提供关键支撑。
• LCP绝缘基材耐高温：采用液晶聚合物(LCP)材质，CTI值≥600V，耐回流焊峰值温度260℃/30s不变形，支持SMT贴装工艺；介电常数3.2@1MHz，信号传输损耗＜0.5dB@100MHz，确保4路信号在高频通信下的完整性。
• 一体式卡扣锁紧机构：按压式弹性卡扣设计，锁紧保持力≥50N，解锁力≤15N，支持戴手套单手盲插操作；卡扣内置金属弹片增强疲劳寿命，5000次按压后仍保持可靠锁紧，优于传统螺丝固定方案的装配效率。
• 动力-信号分区屏蔽：壳体内置金属隔板将2路30A动力区与4路信号区物理隔离，信号区额外包裹铜箔屏蔽层，EMI抑制＞50dB@100MHz，确保μV级模拟采样信号不受30A开关噪声干扰。
• -55℃~+125℃宽温适应：LCP基材低温韧性优异，-55℃冲击不断裂；高温125℃下尺寸变化率＜0.1%，满足航空电子设备、极地科考仪器等极端温差环境使用需求。

垂直场景精密线束应用指南

便携式超声设备电源口：

• 2路30A为探头驱动电路供电，4路信号分配为：温度NTC、使能控制、I²C通信(SDA/SCL)，实现“动力+热管理+智能识别”单缆集成，替代传统“DC电源口+4Pin信号口”分立方案，节省设备侧板空间30%。
• 线束工艺提示：信号线必须使用屏蔽双绞线，屏蔽层360°环接至插头金属壳体；30A动力线建议使用18AWG硅胶线，耐弯折寿命＞10万次；线缆出口处加装热缩套管应力消除。

ATE自动化测试夹具接口：

• 2路30A为被测件(DUT)供电，4路信号实现Sense远端补偿、Trigger触发、ID识别、Status反馈，支持四线制开尔文连接，消除线阻压降影响，测试精度提升至±0.01%。
• 线束工艺提示：Sense信号必须独立走线且远离动力线，建议使用同轴电缆；夹具端建议增加弹簧探针过渡，避免直接插拔磨损镀金层；每500次测试后清洁触点表面，使用无水乙醇+无尘布擦拭。

无人机智能电池快换口：

• 2路30A为飞控与动力系统供电，4路信号实现电池ID识别、电量SOC通信、温度监测、锁定状态反馈，支持热插拔安全协议，避免带电拔出产生电弧损伤。
• 线束工艺提示：电池端线缆需耐受高频振动，建议使用编织屏蔽线+双层外被；卡扣机构需定期涂抹硅脂润滑，避免沙尘卡滞导致解锁失效；-20℃以下环境使用前需预热5min，避免LCP基材冷脆。

实验室分析仪器模块接口：

• 2路30A为加热/制冷模块供电，4路信号实现PID控制、温度采样、过温保护、RS232通信，支持模块化快速更换，维护时间从2小时缩短至10分钟。
• 线束工艺提示：实验室环境可能存在腐蚀性气体，镀金触点可有效抵抗硫化腐蚀；信号线建议使用PTFE绝缘线材，耐化学试剂侵蚀；模块安装后需做气密性检测，确保IP54防护等级。

工程师避坑指南（精密镀金版专属）

• ❌ 严禁使用助焊剂残留未清洗的线缆：助焊剂中的卤素离子会渗透镀金层微孔，导致基底铜腐蚀，最终表现为接触电阻突增；焊接后必须用IPA清洗并烘干。
• ✅ 镀金层磨损监测：每500次插拔后用显微镜检查触点表面，若出现露镍或露铜斑点立即更换；切勿用砂纸打磨修复，会彻底破坏镀层结构。
• ✅ 卡扣锁紧力验证：装配后需做拉力测试，保持力≥50N为合格；若＜40N说明卡扣弹片疲劳或壳体变形，需整体更换插头。
• ✅ 信号完整性测试：上电前需用TDR时域反射仪测试4路信号阻抗连续性，阻抗波动＞±10%说明压接或焊接不良，需返工。
• ✅ 配对母座确认：必须与SYCBCHY6P2D4XF（镀金版）配对，镀金公头与镀锡母座配对会导致电化学腐蚀加速失效。
• ✅ 存储环境要求：未使用的插头需存放在氮气柜或干燥箱中（湿度≤30%RH），避免镀金层吸附水汽导致后续焊接虚焊。
• ✅ ESD防护：镀金触点对静电敏感，线束制作全程需佩戴防静电手环，工作台接地电阻＜1MΩ，避免ESD击穿信号端子。
