产品概述

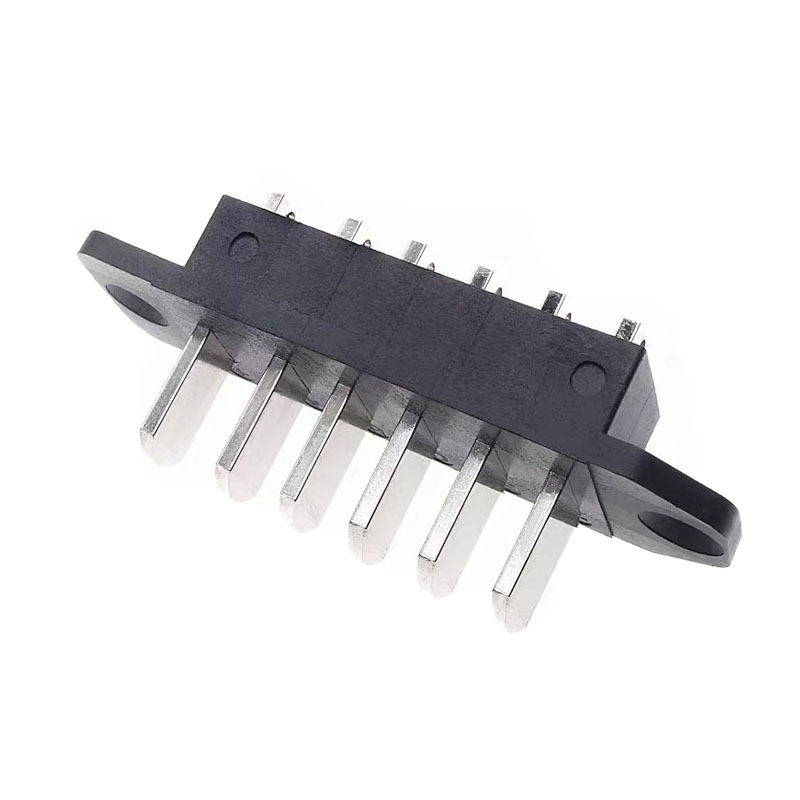

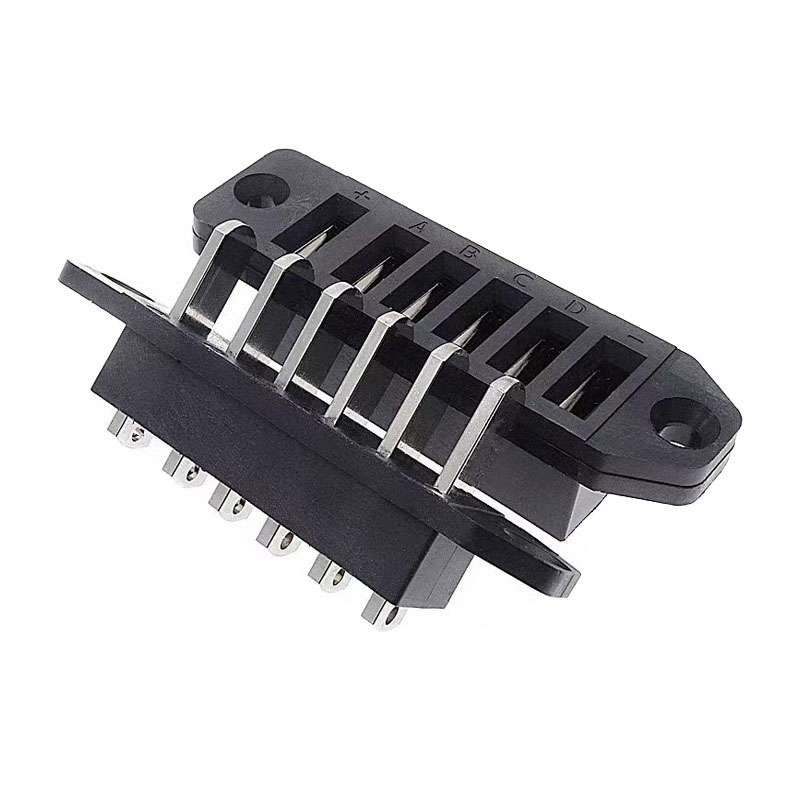

信音达 SYCBCHM01P6R1 是一款专为120A级纯动力锂电传输场景设计的6Pin大电流插头公头（均流版）。该产品采用6个完全相同的20A动力端子，支持6路并联均流实现120A持续载流，并具备行业领先的N+2双冗余能力——即使任意两针同时失效，剩余4针仍可承载80A常规负载而不降额停机，为关键任务系统提供双重安全兜底。采用铜镀镍(50-80μ")高耐磨触点工艺，插拔寿命≥1000次且接触电阻稳定≤3mΩ；PA66绝缘基材兼顾机械强度与耐温性能，额定电压DC 250V，工作温度-40℃~+105℃。增强型卡扣锁紧机构提供≥60N保持力，非对称壳体设计物理防反接，推荐插拔寿命1000次。特别适配兆瓦级储能直流侧互联、重卡换电高压快充、船舶主推进电源、数据中心UPS锂电柜等对“百安级以上持续载流+极致可用性”有刚性需求的应用场景，与母座SYCBCHM01P6R1F精准配对形成完整120A级双冗余动力互连解决方案。

120A双冗余动力端专属核心优势（6×20A均流版）

• 6×20A同质端子+N+2双冗余架构：6个端子尺寸、材质、镀层、压接规格完全一致，初始接触电阻离散度＜5%，确保120A负载下各针电流分配偏差＜±3%；当任意两针因污染/损伤/老化同时失效时，剩余4针自动均流承载80A常规负载，系统无需降额停机，可用性提升至99.999%，满足航空级/船级社对动力系统“双重故障容错”的最高安全规范。
• 铜镀镍(50-80μ")高耐磨触点：镀镍层厚度达50-80μ"（1.27-2.03μm），硬度HV400-500，插拔磨损量＜0.1μm/次，1000次插拔后接触电阻变化率＜10%；镍层化学稳定性优异，耐盐雾腐蚀＞96h（5% NaCl），适合重卡换电站户外严苛环境、船舶海洋盐雾工况、储能集装箱高湿环境，成本仅为镀金方案的1/5。
• PA66基材高强度承载：拉伸强度≥80MPa，弯曲强度≥120MPa，可承受重卡换电机器人高速对接冲击（3m/s速度无开裂）及船舶航行持续振动；CTI值≥250V，满足UL94 V0阻燃等级，热变形温度≥240℃（1.8MPa），短期耐受150℃峰值温度不软化，确保120A瞬态浪涌下壳体不变形。
• 14AWG液压压接一致性保障：6个端子均采用T2紫铜锻造结构，配合SYC-H20专用压线钳压接14AWG线缆，压接面积≥2.5mm²，拉脱力≥150N/针；批量生产必须采用气动压接机+压力传感器闭环控制，确保6针压接力离散度＜±5%，从工艺源头保障均流与双冗余可靠性。
• 增强型卡扣锁紧机构：针对120A大电流插拔力增大的特点，卡扣弹片加宽加厚并采用三金属冗余设计，锁紧保持力≥60N（较5Pin提升20%），解锁力≤20N仍支持单手操作；单弹片断裂时仍可维持≥35N保持力，避免强振动/高空场景意外脱落。
• -40℃~+105℃宽温均流稳定性：PA66基材低温韧性经改性优化，-40℃冲击不断裂；高温105℃下6针接触电阻同步上升率＜8%，避免因温漂差异导致均流失衡或冗余提前耗尽；密封胶圈（选配）压缩永久变形率＜20%，长期使用仍保持IP54防护等级。

垂直场景120A双冗余动力应用指南

兆瓦级储能直流侧互联：

• 6路20A并联连接电池簇与PCS直流母线，支持120A持续充放电；N+2双冗余设计确保单簇内任意两针失效时功率不降额，避免整站可用容量损失，满足GB/T 36545对储能连接器“双重故障容错”的最高等级要求。
• 线束工艺提示：6根14AWG线缆长度必须严格一致（公差±2mm），建议使用六芯绞合硅胶线；汇流排截面积≥35mm²，避免成为瓶颈；每300次充放电循环后做红外热成像检测，温差＞3K即预警。

重卡换电高压快充托架：

• 6路20A并联实现120A极速充电，支持8min补能80%（适配282kWh电池包）；同质端子设计确保机器视觉定位误差±2mm内仍可可靠接触；N+2双冗余避免因单针污染或机械损伤导致充电中断，日均服务车次提升20%。
• 线束工艺提示：托架端建议增加弹簧探针过渡，补偿安装公差并减少插拔磨损；线缆需耐受频繁弯折，建议使用拖链专用高柔性电缆；换电平台需做等电位接地，避免静电积累损伤触点。

船舶主推进电源接口：

• 6路20A并联连接动力电池组与主推进电机控制器，支持120A持续输出；N+2双冗余满足船级社对主推进系统“双重故障不丧失推进能力”的强制安全规范；铜镀镍触点耐海洋盐雾腐蚀，寿命远超镀锡方案。
• 线束工艺提示：线缆必须使用船用认证低烟无卤阻燃线材；连接器安装位置需避开甲板排水口，避免海水浸泡；每航次结束后做接触电阻全检，超标立即更换；建议加装不锈钢防护罩防机械损伤。

数据中心UPS锂电柜：

• 6路20A并联连接锂电柜与UPS主机，支持120A后备放电；N+2双冗余确保市电中断时任意两针失效仍可提供足额后备电力，避免数据中心宕机事故，满足Tier IV级数据中心对供电系统“双重容错”的认证要求。
• 线束工艺提示：线缆需使用阻燃LSZH材质，满足数据中心防火规范；连接器安装位置需远离空调出风口，避免冷凝水侵入；每季度做一次接触电阻与冗余状态测试，确保应急时可靠启动。

工程师避坑指南（6×20A双冗余版专属）

• ❌ 严禁将冗余针定义为备用信号针或空置：6针必须全部作为动力回路并联使用，若将任意针改为信号功能或空置，则丧失N+2双冗余能力，双针失效时将直接降额至80A以下，违背产品设计初衷与安全认证要求。
• ✅ 6针压接一致性强制验证：每批次首件必须做6针拉脱力测试（均≥150N）和接触电阻测试（离散度＜5%）；量产时每30件抽检一次，超标立即停线调整压接机参数，双冗余可靠性高度依赖工艺一致性。
• ✅ 双冗余状态监控机制：系统应通过BMS或外部监测模块实时检测各针电流/温度，当识别到单针异常时标记预警，双针异常时自动报警但允许继续80A运行直至计划维护；严禁在无监控状态下长期依赖双冗余运行。
• ✅ 热成像巡检制度化：投入运行后每两周做一次红外热成像检测，120A满载下6针温差应＜3K；若某针温度偏高＞5K，立即检查该针压接质量或触点污染情况，避免双冗余提前耗尽。
• ✅ 配对母座确认：必须与SYCBCHM01P6R1F配对，6Pin公头插入5Pin及以下母座会因针位错位导致壳体破裂或短路；镀镍公头可与镀镍/镀锡母座配对，但禁止与镀金母座长期混用。
• ✅ 存储与搬运防护：未使用的插头需存放在干燥环境中（湿度≤60%RH）；6针外露端子需用防静电泡棉保护，避免运输碰撞导致端子变形影响均流与双冗余性能。
• ✅ ESD防护虽为纯动力仍需重视：120A锂电系统对静电敏感，线束制作全程需佩戴防静电手环，避免ESD击穿电池保护板或BMS采样电路。
