产品概述

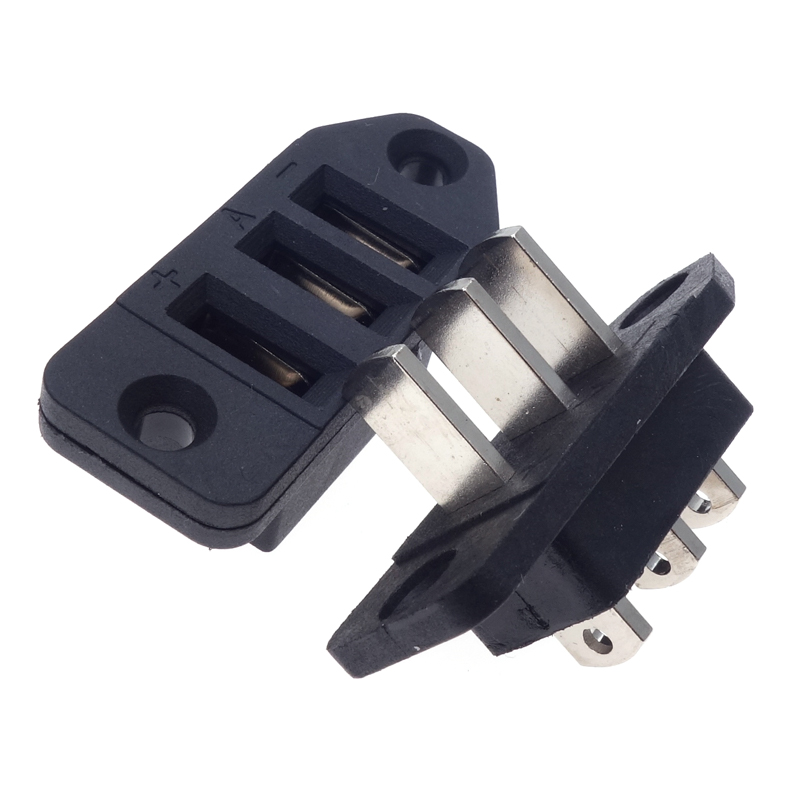

信音达 SYCBCHM01P3R1 是一款专为20A级智能锂电动力传输场景设计的3Pin大电流插头公头。该产品在2Pin纯动力基础上增加1路3A信号通道，支持NTC温度监测、电池ID识别或BMS通信功能，实现“动力+安全/智能”单口集成，彻底解决传统“动力口+信号线”分立布线导致的可靠性隐患。采用铜镀镍(50-80μ")高耐磨触点工艺，插拔寿命≥1000次且接触电阻稳定≤3mΩ；PA66绝缘基材兼顾机械强度与耐温性能，额定电流20A（主回路）/3A（信号），额定电压DC 250V，工作温度-40℃~+105℃。一体式卡扣锁紧机构提供≥30N保持力，非对称壳体设计物理防反接，推荐插拔寿命1000次。特别适配高端电动工具电池包、储能BMS采样接口、AGV电池管理口、医疗设备备用电源等对“20A动力+1路安全信号同步”有刚性需求的智能锂电应用场景，与母座SYCBCHM01P3R1F精准配对形成完整20A级智能锂电动力互连解决方案。

智能锂电动力端专属核心优势（3Pin版）

• 第3针多功能信号通道：1路3A信号端子可灵活定义为NTC温度监测、电池ID识别、BMS CAN/UART通信或使能控制，实现“动力+安全/智能”单口集成；信号端子与动力端子物理隔离+间距2.5mm，避免20A开关噪声干扰微弱模拟信号，EMI抑制＞40dB@10MHz。
• 铜镀镍(50-80μ")高耐磨触点：镀镍层厚度达50-80μ"（1.27-2.03μm），硬度HV400-500，插拔磨损量＜0.1μm/次，1000次插拔后接触电阻变化率＜10%；镍层化学稳定性优异，耐盐雾腐蚀＞96h（5% NaCl），适合户外电动工具、两轮车等潮湿多尘环境，成本仅为镀金方案的1/5。
• PA66基材机械强度保障：拉伸强度≥80MPa，弯曲强度≥120MPa，较PA6提升30%，可承受电动工具跌落冲击（1.5m自由跌落无开裂）；CTI值≥250V，满足UL94 V0阻燃等级，热变形温度≥240℃（1.8MPa），短期耐受150℃峰值温度不软化。
• 双规格端子液压压接工艺：主回路端子采用T2紫铜锻造结构，配合14AWG专用压线钳（型号SYC-H20）压接，拉脱力≥150N；信号端子配合22AWG压线钳（型号SYC-H03）压接，拉脱力≥50N；双规格压接确保动力与信号回路均达到最优接触电阻（动力≤3mΩ，信号≤10mΩ）。
• 非对称壳体物理防反接：壳体采用梯形轮廓+导向筋槽双重防呆设计，正负极与信号针位置唯一对应，彻底杜绝反插导致的电池短路或信号端子烧毁风险；导向筋槽深度2mm，确保插合前所有触点完全对齐，避免带电插拔产生电弧损伤。
• -40℃~+105℃宽温适应：PA66基材低温韧性经改性优化，-40℃冲击不断裂；高温105℃下尺寸变化率＜0.3%，满足户外储能、北方冬季电动工具等温差环境使用需求；密封胶圈（选配）压缩永久变形率＜20%，长期使用仍保持IP54防护等级。

垂直场景智能锂电应用指南

高端电动工具电池包接口：

• 2路20A为电钻/角磨机供电，第3针接入电池包内置NTC热敏电阻，实时监测电芯温度；当温度＞60℃时工具自动降功率，＞75℃时切断输出，避免过温起火风险，较2Pin方案安全等级提升2个数量级。
• 线束工艺提示：NTC信号线必须使用屏蔽双绞线，屏蔽层单端接地；信号线与动力线分槽走线，间距≥5mm；电池包内建议增加TVS防护，避免电机启停浪涌干扰温度采样精度。

储能BMS采样接口：

• 2路20A为BMS主控板供电，第3针作为CAN_H通信线（CAN_L通过外壳地回路），实现BMS与上位机“动力+通信”单缆连接，替代传统“DC Jack+CAN端子”分立方案，节省机柜空间30%，降低接线错误率90%。
• 线束工艺提示：CAN信号建议使用120Ω终端电阻就近放置；动力线增加磁环滤波，抑制共模噪声；BMS端建议增加光耦隔离，避免动力地与信号地环路干扰。

AGV电池管理口：

• 2路20A为AGV充电，第3针作为电池ID识别线，充电桩读取电池型号/容量/循环次数后自动匹配充电曲线，避免过充/欠充损伤电芯；支持热插拔安全协议，拔出瞬间先断信号再断动力，确保零电弧。
• 线束工艺提示：ID信号线建议串联1kΩ上拉电阻，避免浮空误识别；充电座安装平面度≤0.5mm，确保3针同时接触；定期用无水乙醇清洁触点，去除氧化膜保证ID识别可靠性。

医疗设备备用电源接口：

• 2路20A为监护仪/呼吸机提供备用直流，第3针作为电池状态反馈线，设备实时显示剩余电量/健康度/预计续航时间，满足IEC 60601-1对医用电源的安全监控要求。
• 线束工艺提示：信号线必须使用医疗级低烟无卤线材；电池包需通过UN38.3认证；连接器表面建议做抗菌处理，符合医院感染控制规范；每6个月做一次接触电阻全检，超标立即更换。

工程师避坑指南（3Pin智能锂电版专属）

• ❌ 严禁将信号端子与动力端子混用压线钳：22AWG信号线用H20钳会压断铜丝，14AWG动力线用H03钳会压不实导致发热，必须严格按规格选用SYC-H20/H03专用钳并做拉力验证。
• ✅ 第3针功能定义确认：采购前必须明确信号针用途（NTC/ID/CAN/Enable），不同定义对应不同线色与引脚顺序，错误定义会导致设备无法识别或损坏；建议在设计阶段锁定引脚定义图并归档。
• ✅ 信号完整性测试：上电前需用万用表验证信号针导通性，NTC回路阻值应在标称范围±5%内；CAN回路需测终端电阻是否为120Ω±10%，异常则排查虚焊或断路。
• ✅ 降额曲线强制确认：环境温度＞40℃时必须查阅降额曲线，60℃时20A降额至16A，85℃时降额至12A，105℃时降额至8A；信号回路3A不随温度降额，但需注意温升叠加效应。
• ✅ 配对母座确认：必须与SYCBCHM01P3R1F配对，3Pin公头插入2Pin母座会因缺少信号针定位导致壳体破裂，且存在短路风险；镀镍公头可与镀镍/镀锡母座配对，但禁止与镀金母座长期混用。
• ✅ 存储环境要求：未使用的插头需存放在干燥环境中（湿度≤60%RH），避免镀镍层长期暴露于高湿环境导致表面发暗；信号针较细，存放时需防挤压变形。
• ✅ ESD防护全流程：信号端子对静电敏感，线束制作全程需佩戴防静电手环，工作台接地电阻＜1MΩ，避免ESD击穿BMS或MCU信号端口。
