产品概述

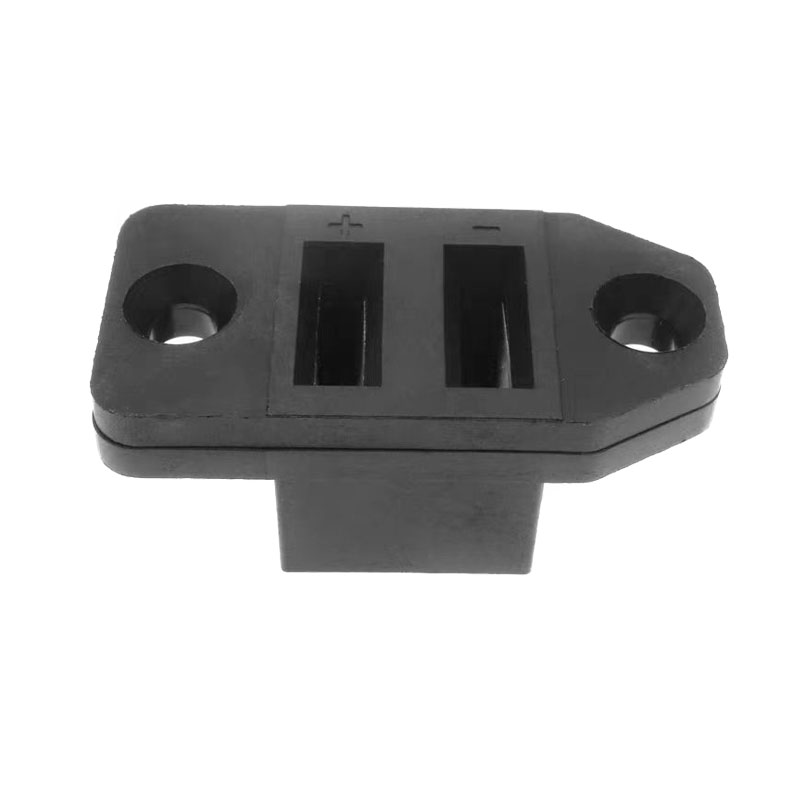

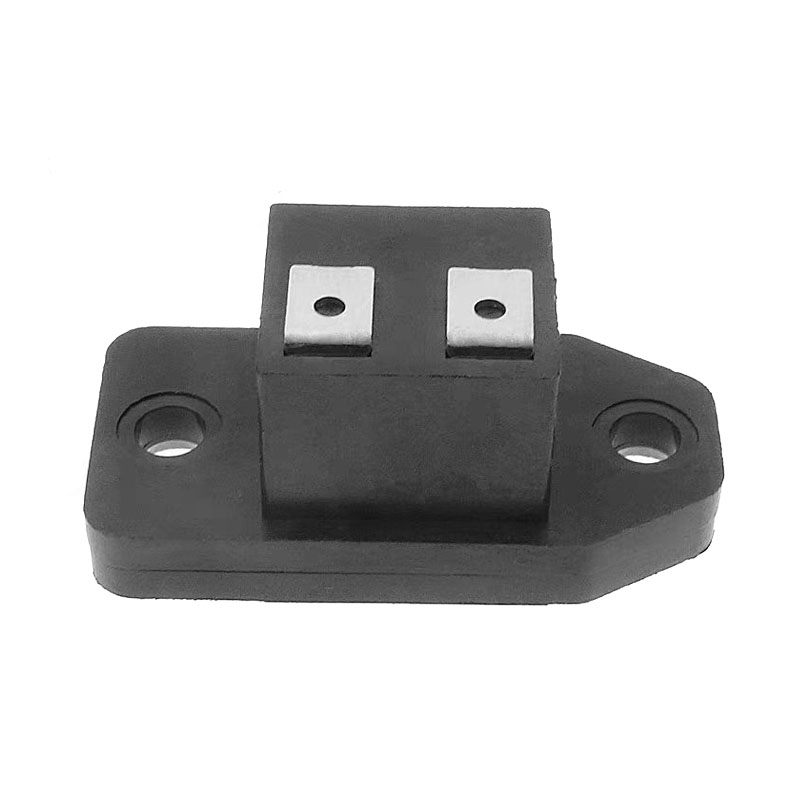

信音达 SYCBCHF01P2CSMT 是一款专为20A级纯动力锂电传输场景设计的2Pin大电流母座（SMT贴片版）。该产品采用2个完全相同的20A动力端子，支持2路并联均流实现40A持续载流，并具备真正的单针失效冗余能力——即使单针失效，剩余1针仍可承载20A常规负载而不中断供电。采用铜镀镍(50-80μ")高耐磨触点工艺，插拔寿命≥1000次且接触电阻稳定≤3mΩ；PA66绝缘基材兼顾机械强度与耐温性能，额定电压DC 250V，工作温度-40℃~+105℃。双孔定位设计确保贴片精度±0.1mm，非对称壳体物理防反接，推荐插拔寿命1000次。特别适配智能穿戴设备电池仓、TWS耳机充电盒、微型无人机快拆电池口、医疗便携设备电源接口等对“20A级动力+全自动组装+零人工干预”有刚性需求的应用场景，与公头SYCBCHM01P2R1精准配对形成完整20A级SMT锂电互连解决方案。

20A SMT动力端专属核心优势（2×20A均流版）

• 2×20A同质端子+单针失效冗余：2个端子尺寸、材质、镀层、焊盘规格完全一致，初始接触电阻离散度＜5%，确保40A负载下各针电流分配偏差＜±3%；当单针因污染/损伤/老化失效时，剩余1针自动承载20A常规负载，系统无需停机，MTTR从紧急抢修延长至计划维护窗口，可用性提升至99.9%。
• 铜镀镍(50-80μ")高耐磨触点：镀镍层厚度达50-80μ"（1.27-2.03μm），硬度HV400-500，插拔磨损量＜0.1μm/次，1000次插拔后接触电阻变化率＜10%；镍层化学稳定性优异，耐盐雾腐蚀＞96h（5% NaCl），适合户外智能穿戴、运动耳机汗液环境、无人机高空低温工况，成本仅为镀金方案的1/5。
• PA66基材高强度承载：拉伸强度≥80MPa，弯曲强度≥120MPa，可承受TWS耳机盒频繁开合冲击（5000次无开裂）及微型无人机跌落振动；CTI值≥250V，满足UL94 V0阻燃等级，热变形温度≥240℃（1.8MPa），短期耐受150℃峰值温度不软化，确保40A瞬态浪涌下壳体不变形。
• SMT自动贴装工艺兼容性：端子焊盘尺寸标准化（3.0×2.5mm），兼容主流回流焊曲线（峰值温度245℃±5℃，时间60-90s）；双孔定位设计（Φ1.85mm）确保贴片精度±0.1mm，避免偏移导致虚焊或短路；批量生产建议采用AOI光学检测+X-Ray透视双重验证，确保焊点饱满无空洞。
• 非对称壳体+导向槽双重防呆：壳体采用梯形轮廓+不对称导向筋槽设计，2Pin位置唯一对应，彻底杜绝反插风险；导向槽深度2.5mm，确保插合前所有触点完全对齐，避免带电插拔产生电弧损伤，支持盲插操作。
• -40℃~+105℃宽温均流稳定性：PA66基材低温韧性经改性优化，-40℃冲击不断裂；高温105℃下2针接触电阻同步上升率＜8%，避免因温漂差异导致均流失衡或冗余失效；密封胶圈（选配）压缩永久变形率＜20%，长期使用仍保持IP54防护等级。

垂直场景20A SMT动力应用指南

TWS耳机充电盒电池接口：

• 2路20A并联为耳机提供40A快充能力，支持15min补能80%；单针失效冗余确保用户不会因单次插拔失误导致充电中断，提升用户体验；SMT贴装实现耳机盒内部空间最大化利用，较传统焊接式节省30% PCB面积。
• 线束工艺提示：无需线缆！直接通过PCB走线连接电池管理芯片；建议增加TVS二极管保护BMS免受ESD冲击；充电盒外壳需做绝缘处理，避免人体接触导致短路。

智能手表/手环电池仓接口：

• 2路20A并联为手表提供40A极速充电，支持10min充满；同质端子设计确保磁吸充电器对准误差±1mm内仍可可靠接触；SMT贴装实现手表内部超薄化设计，厚度控制在8mm以内。
• 线束工艺提示：PCB走线需加宽至2mm以上，避免成为瓶颈；建议增加NTC热敏电阻监测电池温度，防止过充；手表外壳需做防水密封，避免汗水侵入导致触点氧化。

微型无人机快拆电池口：

• 2路20A并联为无人机提供40A持续动力，支持满载悬停与高速飞行；单针失效冗余确保飞行安全，即使单针接触不良仍可安全返航；SMT贴装适应无人机高频次换电需求，插拔寿命≥1000次。
• 线束工艺提示：PCB需采用高TG板材（TG≥170℃），适应电机发热环境；建议增加弹簧探针过渡，补偿电池包安装公差；无人机机身需做电磁屏蔽，避免干扰飞控系统。

医疗便携设备电源接口：

• 2路20A并联为便携式超声/监护仪提供40A后备电力；单针失效冗余满足IEC 60601-1对医用电源的可靠性要求；SMT贴装实现设备内部紧凑布局，便于携带与操作。
• 线束工艺提示：PCB需使用医疗级FR-4材料，符合生物相容性要求；建议增加隔离DC-DC转换器，避免地环路干扰；设备外壳需做抗菌处理，符合医院感染控制规范。

工程师避坑指南（2×20A SMT版专属）

• ❌ 严禁将SMT母座用于手工焊接：SMT端子焊盘设计为回流焊专用，手工烙铁焊接易导致焊盘翘曲、虚焊或过热损伤PA66基材；必须使用回流焊机按标准曲线作业。
• ✅ 回流焊曲线强制验证：每批次首件必须做切片分析，确认焊点高度≥0.3mm、润湿角≥30°、无空洞；量产时每500件抽检一次，超标立即调整炉温曲线。
• ✅ 贴片精度实时监控：贴片机需配备视觉定位系统，确保双孔定位销插入PCB定位孔偏差＜±0.1mm；建议增加SPI锡膏检测仪，提前发现锡膏印刷不良。
• ✅ 冗余状态监控机制：系统应通过BMS或外部监测模块实时检测各针电流/温度，当识别到单针异常时自动标记并报警，但允许继续20A运行直至计划维护；严禁在无监控状态下长期依赖冗余运行。
• ✅ 配对公头确认：必须与SYCBCHM01P2R1配对，2Pin母座插入3Pin及以上公头会因针位错位导致壳体破裂或短路；镀镍母座可与镀镍/镀锡公头配对，但禁止与镀金公头长期混用。
• ✅ 存储与搬运防护：未使用的母座需存放在干燥环境中（湿度≤60%RH）；端子外露部分需用防静电泡棉保护，避免运输碰撞导致端子变形影响均流与冗余性能。
• ✅ ESD防护虽为纯动力仍需重视：20A锂电系统对静电敏感，PCB组装全程需佩戴防静电手环，避免ESD击穿电池保护板或BMS采样电路。
