产品概述

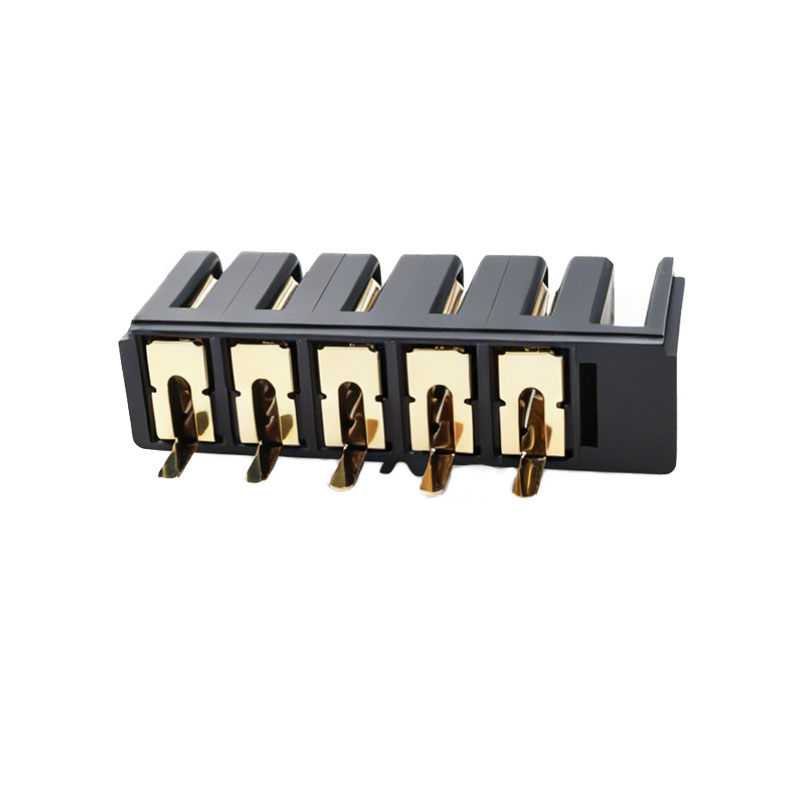

信音达 SYCZF02P5DIP（PA9T版）是一款专为高安全等级10A级动力/信号混合传输+重载机械应力场景设计的5Pin防呆锂电池连接器母座（DIP插件款）。该产品采用不对称梯形壳体+导向筋槽物理防呆结构，从机械层面彻底杜绝反插、错位插合风险；配合PA9T高性能基材，热变形温度≥310℃（1.8MPa），可承受260℃无铅波峰焊峰值温度（3-5s）不变形、不起泡；CTI值≥400V，满足IEC 60664-1过电压类别III、污染等级3的严苛绝缘要求。5.0mm标准间距确保爬电距离≥4.5mm，单针额定载流10A，总载流50A。DIP通孔结构配合加长双定位柱（高度3.5mm），PCB轴向保持力≥100N、径向保持力≥60N，较SMT版提升25%以上，可承受反复插拔与线缆拖拽应力。导向槽深度2.0mm支持盲插操作；镀锡触点（3-5μm）兼顾可焊性与耐磨性，插拔寿命≥500次。特别适配储能高压箱运维口、工业AGV手动充电座、电动工具电池包、车载BMS调试接口等对“防误插+高机械强度+260℃制程+10A混合传输”有刚性需求的应用场景，与防呆公头SYCZM02P5R1H590精准配对形成完整10A级5.0mm间距防呆DIP锂电互连解决方案。

PA9T版10A级5.0mm间距防呆DIP专属核心优势

• 物理防呆结构零误插：壳体采用不对称梯形轮廓+导向筋槽设计，5Pin位置唯一对应，反向或错位插入时壳体干涉量≥1.5mm，无法完成插合；相比颜色标识或丝印标记等视觉防呆方式，物理防呆不受光照、污渍、色觉障碍影响，在黑暗机箱、油污环境、紧急抢修等场景下仍100%可靠。
• DIP通孔+加长定位柱重载保持力：引脚直径1.2mm，配合PCB通孔公差±0.05mm，焊接后轴向保持力≥100N、径向保持力≥60N；双定位柱高度3.5mm（较SMT版增加0.5mm），深入PCB板内形成机械锚固，可承受反复插拔应力与线缆拖拽拉力，满足工业级15年使用寿命要求。
• PA9T基材耐260℃波峰焊+低吸水率：热变形温度≥310℃（1.8MPa），熔点305℃，可承受260℃无铅波峰焊峰值温度（3-5s）不软化、不起泡、不变色；饱和吸水率仅0.25%，湿度敏感等级MSL 2，无需烘烤即可直接上线，避免吸湿导致焊接爆裂或尺寸膨胀影响插件精度。
• CTI≥400V高漏电起痕指数：满足IEC 60664-1过电压类别III、污染等级3的绝缘要求；在潮湿、粉尘、盐雾等恶劣环境下，表面漏电路径形成时间延长3倍以上，显著降低高压锂电系统短路起火风险，特别适合储能电站、户外充电桩等应用场景。
• 5.0mm安全间距+混合传输架构：端子中心距5.0mm，有效爬电距离≥4.5mm，空气间隙≥3.5mm；单针持续载流10A（温升≤30K@25℃），5针并联可达50A；支持“2Pin动力+3Pin信号”或“3Pin动力+2Pin信号”灵活配置，实现BMS通讯与中功率供电同口集成。
• 导向槽盲插+镀锡触点长效可靠：导向槽深度2.0mm，确保插合前所有触点完全对齐，避免带电插拔产生电弧损伤；PA9T基材摩擦系数低，插拔力波动＜±5N，手感一致性优异；镀锡层厚度3-5μm，底层镍阻挡层2-3μm，500次插拔后接触电阻变化率＜15%。

垂直场景PA9T版10A级防呆DIP应用指南

 储能高压箱运维接口：

• 2Pin承载20A均衡电流+3Pin传输RS485/温度信号，支持1500V高压系统采样；物理防呆避免非专业运维人员误操作导致触电或设备损坏；DIP结构承受运维频繁插拔应力，保持力≥100N确保长期可靠；CTI≥400V确保在凝露、粉尘环境下不漏电；5.0mm间距提供足够爬电距离，避免高压拉弧。
• PCB布局提示：PCB需采用高CTI板材（CTI≥600V）匹配连接器性能；动力针焊盘加散热过孔阵列；建议增加气体放电管保护通讯线免受雷击浪涌；箱体需做密封处理（IP65），避免冷凝水积聚；运维手册需配防呆结构示意图。

 工业AGV手动充电座：

• 3Pin承载30A充电电流+2Pin传输充电协议信号，支持手动对接快充；物理防呆确保操作员在光线不足或戴手套情况下仍能正确插拔；DIP结构抵抗地面颠簸振动与线缆拖拽，保持力≥100N；PA9T基材耐受车间油污、切削液腐蚀；镀锡触点耐插拔磨损，500次寿命满足AGV日均10次充电×3年使用需求。
• PCB布局提示：充电板需增加散热铜皮面积≥3cm²/Pin；建议增加微动开关检测插合状态；触点表面需定期酒精清洁，避免油污碳化导致接触电阻升高；充电桩端需做防水防尘处理（IP54以上）；充电座外壳需设置机械限位，避免过度挤压连接器。

 电动工具电池包接口：

• 3Pin承载30A放电电流+2Pin传输ID识别/温度信号，支持智能电池包与主机握手；物理防呆避免用户误插导致短路或损坏；DIP结构抵抗冲击钻高频振动（10-2000Hz，10g）与电池包跌落冲击；PA9T耐受电机发热环境（85℃长期）+260℃波峰焊制程；5.0mm间距确保大电流传输安全。
• PCB布局提示：电池包内PCB需采用高TG板材（TG≥170℃）；动力针焊盘加泪滴增强机械强度；建议增加NTC热敏电阻紧贴连接器监测温升；外壳需做防尘密封，避免金属碎屑导致短路；电池包结构设计需预留连接器避让空间。

 车载BMS调试接口：

• 2Pin承载10A均衡电流+3Pin传输CAN FD/诊断信号，支持产线测试与售后维修；物理防呆避免维修人员误插导致高压短路；DIP结构承受调试频繁插拔应力，保持力≥100N；PA9T耐受发动机舱85℃长期工作+260℃波峰焊制程；CTI≥400V满足ISO 16750-2对车载高压系统的绝缘要求。
• PCB布局提示：动力针走线宽度≥1.5mm（2oz铜厚），信号针走线远离DC-DC开关噪声源；建议在BMS板增加共模电感抑制EMI；连接器下方禁止布置霍尔传感器等磁敏器件；防呆方向需在PCB丝印层明确标注，便于产线目检与维修识别。

工程师避坑指南（PA9T版10A级5.0mm防呆DIP专属）

• ❌ 严禁将防呆母座与非防呆公头混用：SYCZF02P5DIP必须与SYCZM02P5R1H590（防呆版）配对；强行插入标准对称公头会导致壳体破裂、端子变形或短路；采购时需核对型号后缀“02”标识，避免与普通版“01”混淆。
• ✅ PCB通孔公差强制管控：推荐孔径1.3±0.05mm，过大导致焊锡流失、保持力下降；过小导致引脚插入困难、损伤镀层。每批次首件必须做切片分析，确认焊锡填充率≥75%，空洞率＜10%；定位柱孔径2.0±0.03mm，确保机械锚固精度。
• ✅ 波峰焊温度曲线验证：预热区120℃±10℃（60-90s），焊接区260℃±5℃（3-5s），冷却区速率≤4℃/s；PA9T虽耐260℃，但长时间高温仍会导致尺寸微变；每批次首件需做尺寸CPK验证，确认关键尺寸公差±0.05mm内。
• ✅ 防呆结构装配验证：每批次首件必须做插拔验证，确认反向插入时干涉量≥1.5mm且无损伤；若防呆失效，立即停线排查模具磨损或注塑参数漂移；量产时每1000件抽检插拔力（插入力≤35N，拔出力≥8N），超标立即调整模具或电镀参数。
• ✅ DIP vs SMT选型决策树：若应用场景存在反复插拔、线缆拖拽、高振动冲击、或需现场维修更换，则必须选DIP版SYCZF02P5DIP；若仅为封闭式设备内部连接、全自动贴装产线、且空间极度受限，可选SMT版SYCZF02P5CSMT；两者电气性能与安全等级完全一致，仅机械强度与装配方式差异。
• ✅ 混合布线安全间距验证：动力针与信号针在PCB内层走线间距≥0.8mm，表层走线间距≥1.2mm；禁止动力线与信号线平行走线超过8mm，避免串扰干扰BMS采样精度；防呆版因壳体不对称，PCB布局时需预留避让空间，避免与周边器件干涉。
• ✅ 存储与MSL管控：PA9T虽为MSL 2级，但仍需在开封后72小时内完成焊接；未使用完的物料需真空包装+干燥剂保存；若超期，需在80℃烘箱除湿8小时后再上线，避免吸湿导致焊接缺陷。
